Полімерна композиція для протезно-ортопедичних виробів

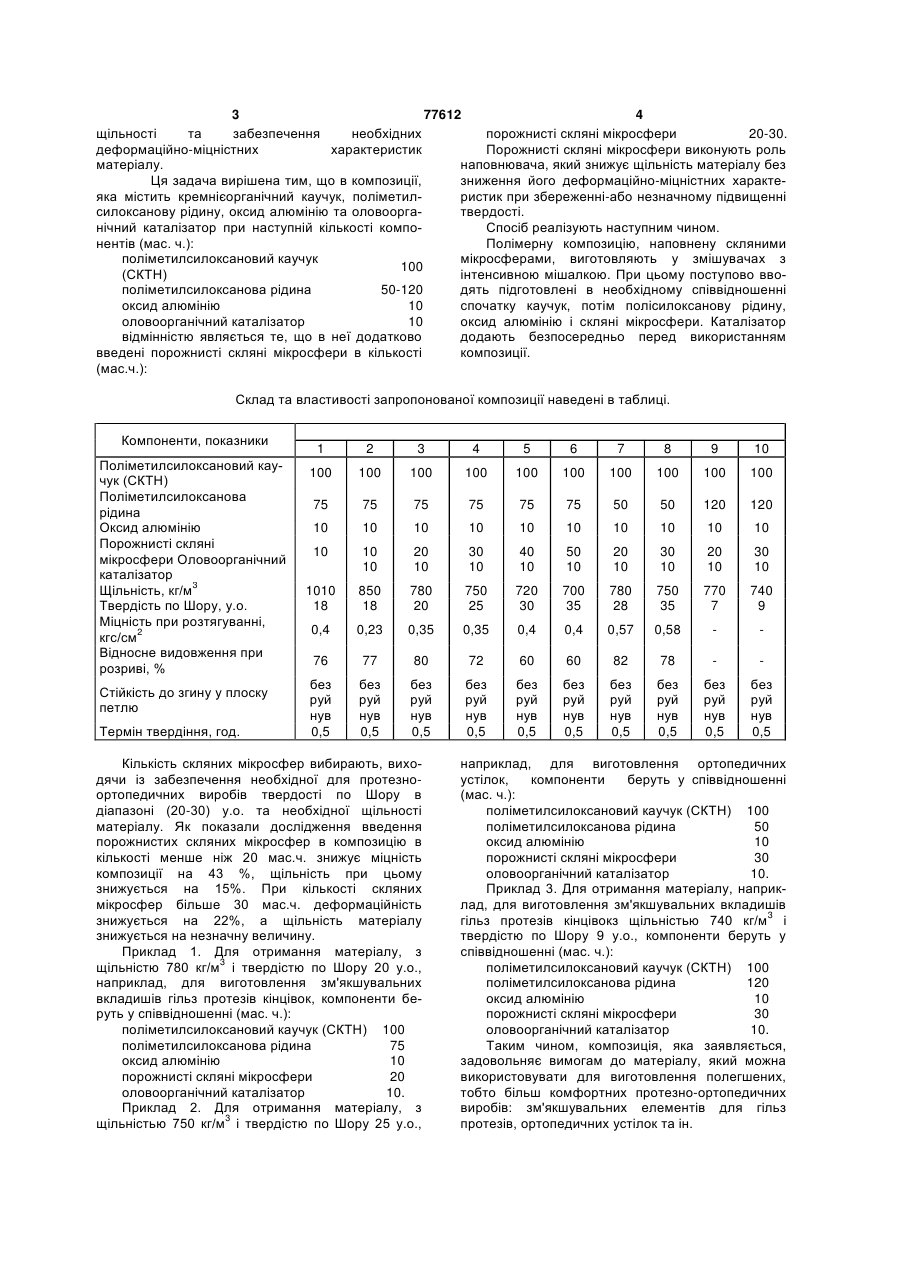

Композиція для протезно-ортопедичних виробів, що містить кремнієорганічний каучук, поліметилсилоксанову рідину, оксид алюмінію та оловоорганічний каталізатор при наступній кількості компонентів (мас. ч.): поліметилсилоксановий каучук (СКТН) поліметилсилоксанова рідина оксид алюмінію оловоорганічний каталізатор яка відрізняється тим, що в неї додатково введені порожнисті скляні мікросфери в кількості (мас. ч.): порожнисті скляні мікросфери 20-30 (19) (21) a200510875 (22) 17.11.2005 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Солнцева Ірина Леонардівна, Хмелевська Ірина Орестівна, Гришко Євгенія Кузьмівна, Чернов Євген Іванович, Бєлєвцова Людмила Олегівна (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРОТЕЗУВАННЯ, ПРОТЕЗОБУДУВАННЯ ТА ВІДНОВЛЕННЯ ПРАЦЕЗДАТНОСТІ (56) UA 50622, 15.10.2002 RU 2187296, 20.08.2002 US 5151315, 29.09.1992 US 3986213, 19.10.1976 UA 45645, 15.04.2002 3 77612 4 щільності та забезпечення необхідних порожнисті скляні мікросфери 20-30. деформаційно-міцністних характеристик Порожнисті скляні мікросфери виконують роль матеріалу. наповнювача, який знижує щільність матеріалу без Ця задача вирішена тим, що в композиції, зниження його деформаційно-міцністних характеяка містить кремнієорганічний каучук, поліметилристик при збереженні-або незначному підвищенні силоксанову рідину, оксид алюмінію та оловооргатвердості. нічний каталізатор при наступній кількості компоСпосіб реалізують наступним чином. нентів (мас. ч.): Полімерну композицію, наповнену скляними поліметилсилоксановий каучук мікросферами, виготовляють у змішувачах з 100 (СКТН) інтенсивною мішалкою. При цьому поступово ввополіметилсилоксанова рідина 50-120 дять підготовлені в необхідному співвідношенні оксид алюмінію 10 спочатку каучук, потім полісилоксанову рідину, оловоорганічний каталізатор 10 оксид алюмінію і скляні мікросфери. Каталізатор відмінністю являється те, що в неї додатково додають безпосередньо перед використанням введені порожнисті скляні мікросфери в кількості композиції. (мас.ч.): Склад та властивості запропонованої композиції наведені в таблиці. Компоненти, показники Поліметилсилоксановий каучук (СКТН) Поліметилсилоксанова рідина Оксид алюмінію Порожнисті скляні мікросфери Оловоорганічний каталізатор Щільність, кг/м3 Твердість по Шору, у.о. Міцність при розтягуванні, 2 кгс/см Відносне видовження при розриві, % Стійкість до згину у плоску петлю Термін твердіння, год. 1 2 3 4 5 6 7 8 9 10 100 100 100 100 100 100 100 100 100 100 75 75 75 75 75 75 50 50 120 120 10 10 10 10 10 10 10 10 10 10 10 10 10 20 10 30 10 40 10 50 10 20 10 30 10 20 10 30 10 1010 18 850 18 780 20 750 25 720 30 700 35 780 28 750 35 770 7 740 9 0,4 0,23 0,35 0,35 0,4 0,4 0,57 0,58 76 77 80 72 60 60 82 78 без руй нув 0,5 без руй нув 0,5 без руй нув 0,5 без руй нув 0,5 без руй нув 0,5 без руй нув 0,5 без руй нув 0,5 без руй нув 0,5 без руй нув 0,5 без руй нув 0,5 Кількість скляних мікросфер вибирають, виходячи із забезпечення необхідної для протезноортопедичних виробів твердості по Шору в діапазоні (20-30) у.о. та необхідної щільності матеріалу. Як показали дослідження введення порожнистих скляних мікросфер в композицію в кількості менше ніж 20 мас.ч. знижує міцність композиції на 43 %, щільність при цьому знижується на 15%. При кількості скляних мікросфер більше 30 мас.ч. деформаційність знижується на 22%, а щільність матеріалу знижується на незначну величину. Приклад 1. Для отримання матеріалу, з щільністю 780 кг/м3 і твердістю по Шору 20 у.о., наприклад, для виготовлення зм'якшувальних вкладишів гільз протезів кінцівок, компоненти беруть у співвідношенні (мас. ч.): поліметилсилоксановий каучук (СКТН) 100 поліметилсилоксанова рідина 75 оксид алюмінію 10 порожнисті скляні мікросфери 20 оловоорганічний каталізатор 10. Приклад 2. Для отримання матеріалу, з щільністью 750 кг/м3 і твердістю по Шору 25 у.о., наприклад, для виготовлення ортопедичних устілок, компоненти беруть у співвідношенні (мас. ч.): поліметилсилоксановий каучук (СКТН) 100 поліметилсилоксанова рідина 50 оксид алюмінію 10 порожнисті скляні мікросфери 30 оловоорганічний каталізатор 10. Приклад 3. Для отримання матеріалу, наприклад, для виготовлення зм'якшувальних вкладишів гільз протезів кінцівокз щільністью 740 кг/м3 і твердістю по Шору 9 у.о., компоненти беруть у співвідношенні (мас. ч.): поліметилсилоксановий каучук (СКТН) 100 поліметилсилоксанова рідина 120 оксид алюмінію 10 порожнисті скляні мікросфери 30 оловоорганічний каталізатор 10. Таким чином, композиція, яка заявляється, задовольняє вимогам до матеріалу, який можна використовувати для виготовлення полегшених, тобто більш комфортних протезно-ортопедичних виробів: зм'якшувальних елементів для гільз протезів, ортопедичних устілок та ін. 5 Комп’ютерна верстка М. Клюкін 77612 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
