Формувач логічного імпульсу

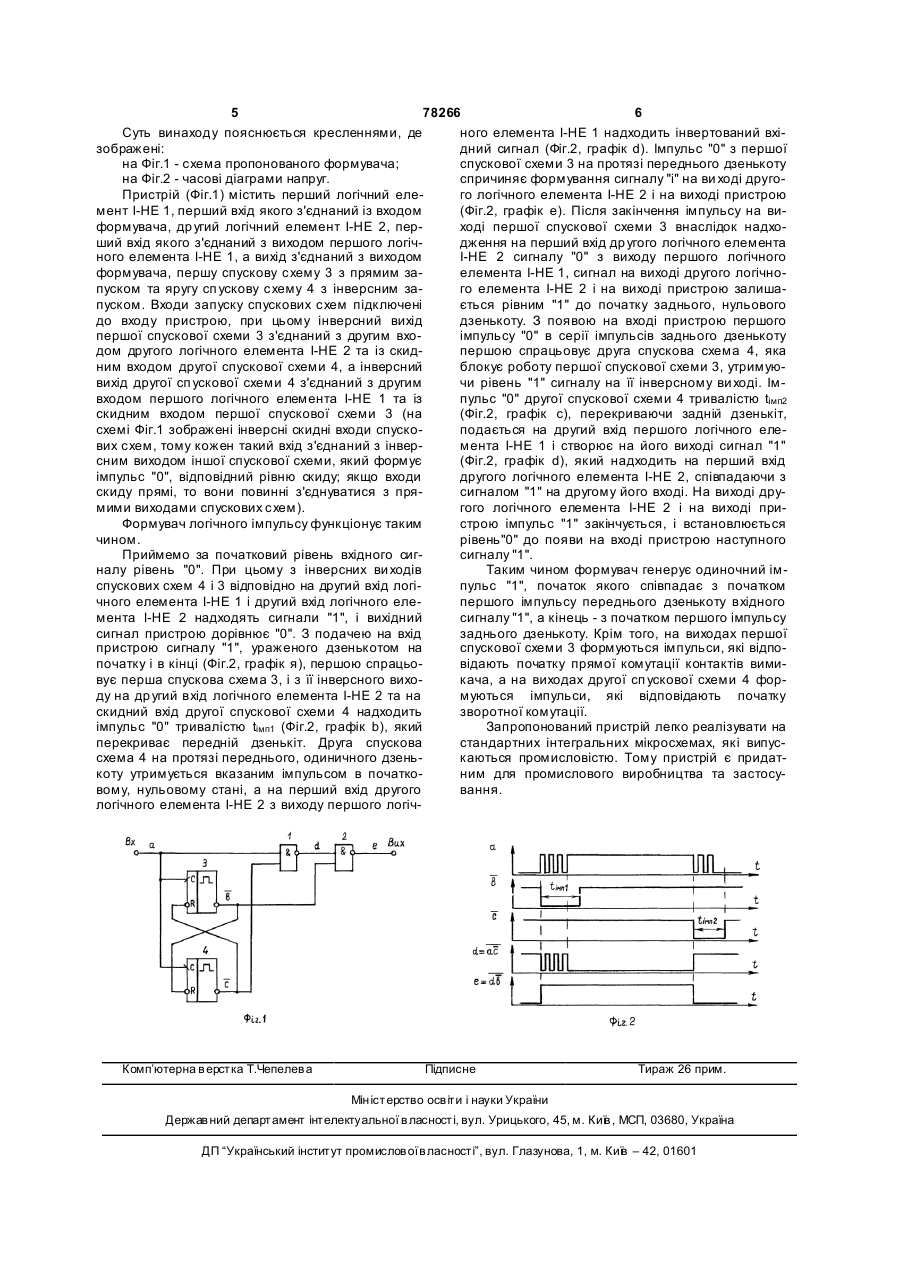

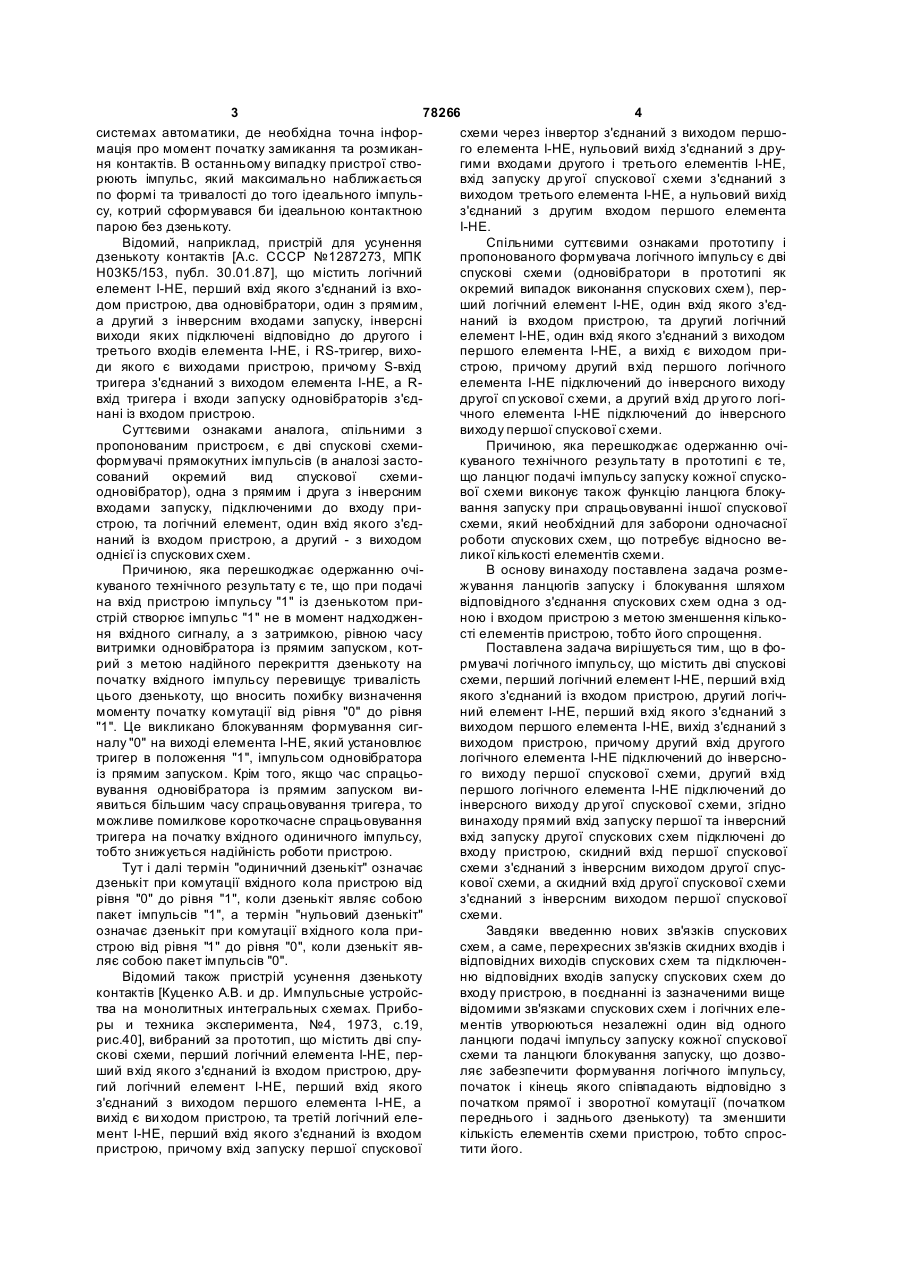

Формувач логічного імпульсу, що містить дві спускові схеми, перший логічний елемент І-НІ, перший вхід якого з'єднаний із входом пристрою, другий логічний елемент І-НІ, перший вхід якого з'єднаний з виходом першого елемента І-НІ, вихід з'єднаний з виходом пристрою, причому другий вхід другого логічного елемента І-НІ підключений до інверсного виходу першої спускової схеми, другий вхід першого логічного елемента І-НІ підключений до інверсного виходу другої сп ускової схеми, який відрізняється тим, що прямий вхід запуску першої та інверсний вхід запуску другої спускових схем підключені до входу пристрою, скидний вхід першої спускової схеми з'єднаний з інверсним виходом другої спускової схеми, а скидний вхід другої спускової схеми з'єднаний з інверсним виходом першої спускової схеми. UA (21) 20040706049 (22) 21.07.2004 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Багацький Валентин Олексійович, Бугаєнко Віталій Васильйович (73) ІНСТИТУТ КІБЕРНЕТИКИ ІМ. В.М. ГЛУШКОВА НАН УКРАЇНИ (56) Куценко А.В., Полосьянц Б. А., Широченков В.А. Импульсные устройства на монолитных интегральных схемах. М.:Приборы и техника эксперимента. 1973. - №4. SU 1287273 A1, 30.01.1987 SU 1239847 A1, 23.06.1986 SU 809523, 15.03.1981 SU 1598133 A1, 07.10.1990 SU 1556505 A1, 21.01.1996 SU 1499452 A1, 07.08.1989 RU 2036551 C1, 27.05.1995 RU 93051945 A, 10.07.1996 RU 94037921 A1, 27.07.1996 C2 2 (19) 1 3 78266 4 системах автоматики, де необхідна точна інфорсхеми через інвертор з'єднаний з виходом першомація про момент початку замикання та розмиканго елемента І-НЕ, нульовий вихід з'єднаний з друня контактів. В останньому випадку пристрої ствогими входами другого і третього елементів І-НЕ, рюють імпульс, який максимально наближається вхід запуску др угої спускової схеми з'єднаний з по формі та тривалості до того ідеального імпульвиходом третього елемента І-НЕ, а нульовий вихід су, котрий сформувався би ідеальною контактною з'єднаний з другим входом першого елемента парою без дзенькоту. І-НЕ. Відомий, наприклад, пристрій для усунення Спільними суттєвими ознаками прототипу і дзенькоту контактів [А.с. СССР №1287273, МПК пропонованого формувача логічного імпульсу є дві Н03К5/153, публ. 30.01.87], що містить логічний спускові схеми (одновібратори в прототипі як елемент І-НЕ, перший вхід якого з'єднаний із вхоокремий випадок виконання спускових схем), пердом пристрою, два одновібратори, один з прямим, ший логічний елемент І-НЕ, один вхід якого з'єда другий з інверсним входами запуску, інверсні наний із входом пристрою, та другий логічний виходи яких підключені відповідно до другого і елемент І-НЕ, один вхід якого з'єднаний з виходом третього входів елемента І-НЕ, і RS-тригер, вихопершого елемента І-НЕ, а вихід є виходом приди якого є виходами пристрою, причому S-вхід строю, причому другий вхід першого логічного тригера з'єднаний з виходом елемента І-НЕ, а Rелемента І-НЕ підключений до інверсного виходу вхід тригера і входи запуску одновібраторів з'єддругої сп ускової схеми, а другий вхід др уго го логінані із входом пристрою. чного елемента І-НЕ підключений до інверсного Суттєвими ознаками аналога, спільними з виходу першої спускової схеми. пропонованим пристроєм, є дві спускові схемиПричиною, яка перешкоджає одержанню очіформувачі прямокутних імпульсів (в аналозі застокуваного технічного результату в прототипі є те, сований окремий вид спускової схемищо ланцюг подачі імпульсу запуску кожної спускоодновібратор), одна з прямим і друга з інверсним вої схеми виконує також функцію ланцюга блокувходами запуску, підключеними до входу привання запуску при спрацьовуванні іншої спускової строю, та логічний елемент, один вхід якого з'єдсхеми, який необхідний для заборони одночасної наний із входом пристрою, а другий - з виходом роботи спускових схем, що потребує відносно веоднієї із спускових схем. ликої кількості елементів схеми. Причиною, яка перешкоджає одержанню очіВ основу винаходу поставлена задача розмекуваного технічного результату є те, що при подачі жування ланцюгів запуску і блокування шляхом на вхід пристрою імпульсу "1" із дзенькотом привідповідного з'єднання спускових схем одна з одстрій створює імпульс "1" не в момент надходженною і входом пристрою з метою зменшення кільконя вхідного сигналу, а з затримкою, рівною часу сті елементів пристрою, тобто його спрощення. витримки одновібратора із прямим запуском, котПоставлена задача вирішується тим, що в форий з метою надійного перекриття дзенькоту на рмувачі логічного імпульсу, що містить дві спускові початку вхідного імпульсу перевищує тривалість схеми, перший логічний елемент І-НЕ, перший вхід цього дзенькоту, що вносить похибку визначення якого з'єднаний із входом пристрою, другий логічмоменту початку комутації від рівня "0" до рівня ний елемент І-НЕ, перший вхід якого з'єднаний з "1". Це викликано блокуванням формування сигвиходом першого елемента І-НЕ, вихід з'єднаний з налу "0" на виході елемента І-НЕ, який установлює виходом пристрою, причому другий вхід другого тригер в положення "1", імпульсом одновібратора логічного елемента І-НЕ підключений до інверсноіз прямим запуском. Крім того, якщо час спрацього виходу першої спускової схеми, другий вхід вування одновібратора із прямим запуском випершого логічного елемента І-НЕ підключений до явиться більшим часу спрацьовування тригера, то інверсного виходу др угої спускової схеми, згідно можливе помилкове короткочасне спрацьовування винаходу прямий вхід запуску першої та інверсний тригера на початку вхідного одиничного імпульсу, вхід запуску другої спускових схем підключені до тобто знижується надійність роботи пристрою. входу пристрою, скидний вхід першої спускової Тут і далі термін "одиничний дзенькіт" означає схеми з'єднаний з інверсним виходом другої спусдзенькіт при комутації вхідного кола пристрою від кової схеми, а скидний вхід другої спускової схеми рівня "0" до рівня "1", коли дзенькіт являє собою з'єднаний з інверсним виходом першої спускової пакет імпульсів "1", а термін "нульовий дзенькіт" схеми. означає дзенькіт при комутації вхідного кола приЗавдяки введенню нових зв'язків спускових строю від рівня "1" до рівня "0", коли дзенькіт явсхем, а саме, перехресних зв'язків скидних входів і ляє собою пакет імпульсів "0". відповідних виходів спускових схем та підключенВідомий також пристрій усунення дзенькоту ню відповідних входів запуску спускових схем до контактів [Куценко А.В. и др. Импульсные устройсвходу пристрою, в поєднанні із зазначеними вище тва на монолитных интегральных схемах. Прибовідомими зв'язками спускових схем і логічних елеры и техника эксперимента, №4, 1973, с.19, ментів утворюються незалежні один від одного рис.40], вибраний за прототип, що містить дві спуланцюги подачі імпульсу запуску кожної спускової скові схеми, перший логічний елемента І-НЕ, персхеми та ланцюги блокування запуску, що дозвоший вхід якого з'єднаний із входом пристрою, друляє забезпечити формування логічного імпульсу, гий логічний елемент І-НЕ, перший вхід якого початок і кінець якого співпадають відповідно з з'єднаний з виходом першого елемента І-НЕ, а початком прямої і зворотної комутації (початком вихід є ви ходом пристрою, та третій логічний елепереднього і заднього дзенькоту) та зменшити мент І-НЕ, перший вхід якого з'єднаний із входом кількість елементів схеми пристрою, тобто спроспристрою, причому вхід запуску першої спускової тити його. 5 78266 6 Суть винаходу пояснюється кресленнями, де ного елемента І-НЕ 1 надходить інвертований вхізображені: дний сигнал (Фіг.2, графік d). Імпульс "0" з першої на Фіг.1 - схема пропонованого формувача; спускової схеми 3 на протязі переднього дзенькоту на Фіг.2 - часові діаграми напруг. спричиняє формування сигналу "і" на ви ході другоПристрій (Фіг.1) містить перший логічний елего логічного елемента І-НЕ 2 і на виході пристрою мент І-НЕ 1, перший вхід якого з'єднаний із входом (Фіг.2, графік е). Після закінчення імпульсу на виформувача, др угий логічний елемент І-НЕ 2, перході першої спускової схеми 3 внаслідок надхоший вхід якого з'єднаний з виходом першого логічдження на перший вхід др угого логічного елемента ного елемента І-НЕ 1, а вихід з'єднаний з виходом І-НЕ 2 сигналу "0" з виходу першого логічного формувача, першу спускову схему 3 з прямим заелемента І-НЕ 1, сигнал на виході другого логічнопуском та яругу сп ускову схему 4 з інверсним заго елемента І-НЕ 2 і на виході пристрою залишапуском. Входи запуску спускових схем підключені ється рівним "1" до початку заднього, нульового до входу пристрою, при цьому інверсний вихід дзенькоту. З появою на вході пристрою першого першої спускової схеми 3 з'єднаний з другим вхоімпульсу "0" в серії імпульсів заднього дзенькоту дом другого логічного елемента І-НЕ 2 та із скидпершою спрацьовує друга спускова схема 4, яка ним входом другої спускової схеми 4, а інверсний блокує роботу першої спускової схеми 3, утримуювихід другої сп ускової схеми 4 з'єднаний з другим чи рівень "1" сигналу на її інверсному ви ході. Імвходом першого логічного елемента І-НЕ 1 та із пульс "0" другої спускової схеми 4 тривалістю tімп2 скидним входом першої спускової схеми 3 (на (Фіг.2, графік с), перекриваючи задній дзенькіт, схемі Фіг.1 зображені інверсні скидні входи спускоподається на другий вхід першого логічного елевих схем, тому кожен такий вхід з'єднаний з інвермента І-НЕ 1 і створює на його виході сигнал "1" сним виходом іншої спускової схеми, який формує (Фіг.2, графік d), який надходить на перший вхід імпульс "0", відповідний рівню скиду; якщо входи другого логічного елемента І-НЕ 2, співпадаючи з скиду прямі, то вони повинні з'єднуватися з прясигналом "1" на другому його вході. На виході друмими виходами спускових схем). гого логічного елемента І-НЕ 2 і на виході приФормувач логічного імпульсу функціонує таким строю імпульс "1" закінчується, і встановлюється чином. рівень"0" до появи на вході пристрою наступного Приймемо за початковий рівень вхідного сигсигналу "1". налу рівень "0". При цьому з інверсних ви ходів Таким чином формувач генерує одиночний імспускових схем 4 і 3 відповідно на другий вхід логіпульс "1", початок якого співпадає з початком чного елемента І-НЕ 1 і другий вхід логічного елепершого імпульсу переднього дзенькоту вхідного мента І-НЕ 2 надходять сигнали "1", і вихідний сигналу "1", а кінець - з початком першого імпульсу сигнал пристрою дорівнює "0". З подачею на вхід заднього дзенькоту. Крім того, на виходах першої пристрою сигналу "1", ураженого дзенькотом на спускової схеми 3 формуються імпульси, які відпопочатку і в кінці (Фіг.2, графік я), першою спрацьовідають початку прямої комутації контактів вимивує перша спускова схема 3, і з її інверсного вихокача, а на виходах другої сп ускової схеми 4 форду на др угий вхід логічного елемента І-НЕ 2 та на муються імпульси, які відповідають початку скидний вхід другої спускової схеми 4 надходить зворотної комутації. імпульс "0" тривалістю tiмп1 (Фіг.2, графік b), який Запропонований пристрій легко реалізувати на перекриває передній дзенькіт. Друга спускова стандартних інтегральних мікросхемах, які випуссхема 4 на протязі переднього, одиничного дзенькаються промисловістю. Тому пристрій є придаткоту утримується вказаним імпульсом в початконим для промислового виробництва та застосувому, нульовому стані, а на перший вхід другого вання. логічного елемента I-НЕ 2 з виходу першого логіч Комп’ютерна в ерстка Т.Чепелева Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
