Магнітний сепаратор

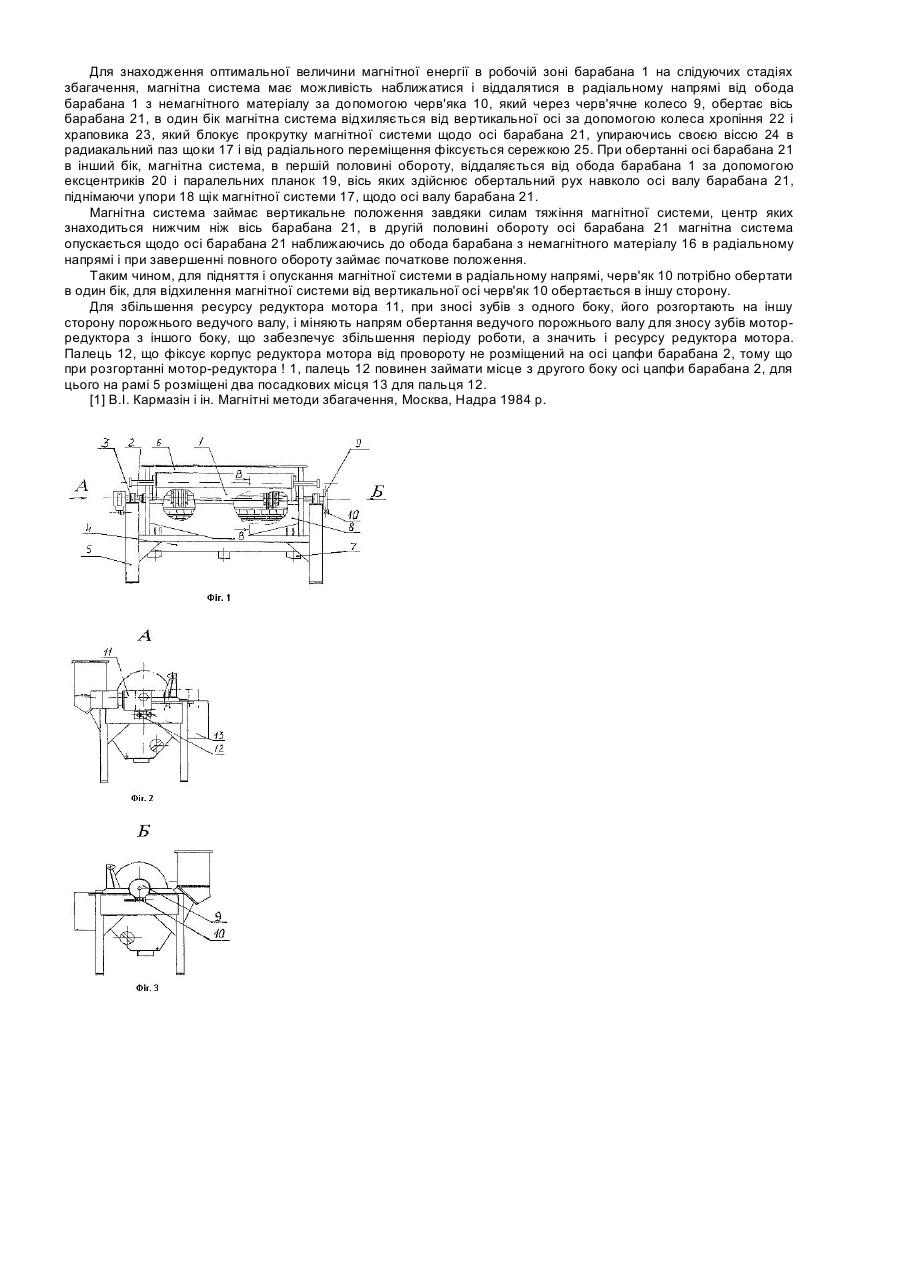

Винахід відноситься до техніки збагачення корисних копалини, переважно для збагачення дуже магнітних руд. Відомий магнітний сепаратор, що містить немагнітний барабан, розміщену в ньому магнітну систему, що складається з магнітопровідного ярма, на якому закріплені різними полюсами магнітні блоки і привід обертання барабана, механізм відхилення магнітної системи, що містить важіль, один кінець якого закріплений на кінці осі барабана, інший шарнірно закріплений з натяжним і винтом [1]. Недоліком такого сепаратора є те, що привід обертання барабана розташований усередині барабана і не має можливості переустановлення приводу для зворотнього обертання зубчатих коліс при зносі зубів з одного боку і для зносу їх з іншої, таким чином збільшуючи ресурс приводу. Механізм відхилення магнітної системи не має можливості регулювання величини магнітної напруги в робочій зоні барабана, а також використовується тільки половина магнітної енергії магнітних блоків для сепарації в робочій зоні. Відомий магнітний сепаратор, у якого з метою збільшення ефективності процесу сепарації, за рахунок регулювання напруженості магнітного поля в зоні перечищення магнітної фракції, тяга, що сполучає одна з ланок магнітної системи, розташована в зоні перечищення, з валом виконана у вигляді гвинтової пари [А.С. СРСР №668305]. Недоліком такого механізму регулювання величини магнітного поля в робочій зоні на барабані є те, що регулювання можливе тільки при розбиранні барабана. Найближчим прототипом є відомий магнітний сепаратор, що містить магнітну систему, яка складається з основної і допоміжної магнітних систем, при цьому основна магнітна система виконана у вигляді магнітних блоків, а допоміжна магнітна система містить феромагнітні прямокутні пластини, розміщені між блоками магнітних пластин, які мають різну полярність суміжних полюсів, при цьому всі магнітні пластини розміщені по обидві сторони феромагнітних пластин мають однакову полярність [А.С. СРСР № 882621]. Недоліком такого сепаратора є те, що феромагнітні пластини виконані прямокутними, тому випромінюють велику частину магнітної енергії до центру барабана, оскільки кінці пластин, що знаходяться на меншому радіусі, розташовані ближче, а на більшому радіусі - далі, що створює більший опір магнітним полям, зменшуючи напруженість магнітного поля в робочій зоні барабана сепаратора до меншої половини випромінюваної енергії феромагнітних пластин. У основу винаходу поставлене завдання збільшення напруженості магнітного поля в робочій зоні на барабані сепаратора і мати можливість регулювання величини напруженості магнітного поля в робочій зоні на барабані, необхідне для Оптимального вибору її на всіх стадіях збагачення на ходу. Перелік фігур графічних зображень: Фіг.1 - фронтальний вид сепаратора з виривками. Фіг.2 - вигляд з боку приводу на сепаратора. Фіг.3 - вигляд збоку приводу мотор-редуктора з порожнистим провідним валом на сепараторі. Фіг.4 - поперечний розріз механізму регулювання. Фіг.5 - подовжній розріз механізму регулювання. Фіг.6 - поперечний розріз механізму регулювання. Фіг.7 - поперечний розріз механізму регулювання. Барабан 1, одним кінцем спирається через цапфу барабана 2, з можливістю обертання, на підшипникову опору 3 на рамі сепаратора, а іншим кінцем на вісь барабана 21, з можливістю обертання. Сама вісь барабана 21, одним кінцем спирається на опору рами і цапфу барабана 2, з можливістю обертання. Ванна 4 із змиваючим пристроєм розміщена на рамі 5. Живильник розміщений на ванні 4, в якій знаходиться пристрій для виходу хвостів 7, пристрій для виходу концентрату 8, закріпленого до ванни 4 і рамі 5. На кінці осі барабана 21 закріплене черв'ячне колесо 9, яке обертається завдяки черв'яку 10, закріпленого на рамі 5. На кінці цапфи барабана 2, посаджений порожнистим провідним валом мотор-редуктор 11, який від провороту зафіксований пальцем 12, один кінець якого сидить в корпусі редуктора мотора, а інший в посадочному місці 13 на рамі 5. Магнітна система що складае із з магнітних блоків 14 зафіксованих на основі з немагнітного матеріалу 15 і повернених один до одного однаковими полюсами, між якими розміщені клини з магнітопровідного матеріалу 16. До підстави 15 закріплені щоки 17, на яких зовні розміщені паралельні упори 18, де між ними розміщені планки 19, з можливістю кругового переміщення осі в площині перпендикулярної осі барабана 21 від ексцентриків 20, розміщених в планках 19, з можливістю обертання і зафіксованих на осі барабана 21. Між щоками 17, розміщено хоапове колесо 22, яке зафіксоване на осі барабана 21. Храповик 23 блокує обертання колеса хропіння 22 в одну із сторін і сидить з можливістю обертання на осі 24, кінці якої знаходяться у сережках 25, розміщених на виступах колеса хропіння 22, з можливістю обертання, а також в пазах щік магнітної системи 17. Магнітний сепаратор працює таким чином: пульпа з живильника 6 попадає у ванну 4, де обертається барабан з немагнітного матеріалу 1, в якому розміщена магнітна система з магнітними блоками 14, притягають магнітні матеріали до барабана 1, який обертається, що виносить їх в пристрій для виходу концентрату 7, а немагнітний матеріал покидає ванну 4 через пристрій для виходу хвостів 8. На перших стадіях збагачення потрібна найбільша притягаюча сила магнітного поля, для цього блоки магнітні 14 повинні розміщуватися ближче до поверхні барабана 1 і випромінювати найбільшу силу магнітного поля. Це досягається тим, що магнітні блоки 14 закріплені на основі з немагнітного матеріалу 15 і повернені однаковими полюсами один до одного, де розміщені клини з феромагнітного матеріалу 16, таке виконання магнітної системи дозволяє випромінювати велику частину магнітної енергії на зовнішню сторону магнітної системи до поверхні барабана 1 тому, що клин з феромагнітного матеріалу 16 розміщений до центру вершиною з якою майже не випромінюється магнітна енергія блоків магнітних 14, а до барабана 1 широкою основою клину, яка не дає значного опору випромінюванню магнітної енергії, як вершина клину з феромагнітного матеріалу 16. Таким чином, велика частина магнітної енергії блоків магнітних 14 випромінюється в робочу зону барабана 1 магнітного сепаратора. Для знаходження оптимальної величини магнітної енергії в робочій зоні барабана 1 на слідуючих стадіях збагачення, магнітна система має можливість наближатися і віддалятися в радіальному напрямі від обода барабана 1 з немагнітного матеріалу за допомогою черв'яка 10, який через черв'ячне колесо 9, обертає вісь барабана 21, в один бік магнітна система відхиляється від вертикальної осі за допомогою колеса хропіння 22 і храповика 23, який блокує прокрутку магнітної системи щодо осі барабана 21, упираючись своєю віссю 24 в радиакальний паз щоки 17 і від радіального переміщення фіксується сережкою 25. При обертанні осі барабана 21 в інший бік, магнітна система, в першій половині обороту, віддаляється від обода барабана 1 за допомогою ексцентриків 20 і паралельних планок 19, вісь яких здійснює обертальний рух навколо осі валу барабана 21, піднімаючи упори 18 щік магнітної системи 17, щодо осі валу барабана 21. Магнітна система займає вертикальне положення завдяки силам тяжіння магнітної системи, центр яких знаходиться нижчим ніж вісь барабана 21, в другій половині обороту осі барабана 21 магнітна система опускається щодо осі барабана 21 наближаючись до обода барабана з немагнітного матеріалу 16 в радіальному напрямі і при завершенні повного обороту займає початкове положення. Таким чином, для підняття і опускання магнітної системи в радіальному напрямі, черв'як 10 потрібно обертати в один бік, для відхилення магнітної системи від вертикальної осі черв'як 10 обертається в іншу сторону. Для збільшення ресурсу редуктора мотора 11, при зносі зубів з одного боку, його розгортають на іншу сторону порожнього ведучого валу, і міняють напрям обертання ведучого порожнього валу для зносу зубів моторредуктора з іншого боку, що забезпечує збільшення періоду роботи, а значить і ресурсу редуктора мотора. Палець 12, що фіксує корпус редуктора мотора від провороту не розміщений на осі цапфи барабана 2, тому що при розгортанні мотор-редуктора ! 1, палець 12 повинен займати місце з другого боку осі цапфи барабана 2, для цього на рамі 5 розміщені два посадкових місця 13 для пальця 12. [1] B.I. Кармазін і ін. Магнітні методи збагачення, Москва, Надра 1984 p.
