Пристрій для контролю горизонтальності крана

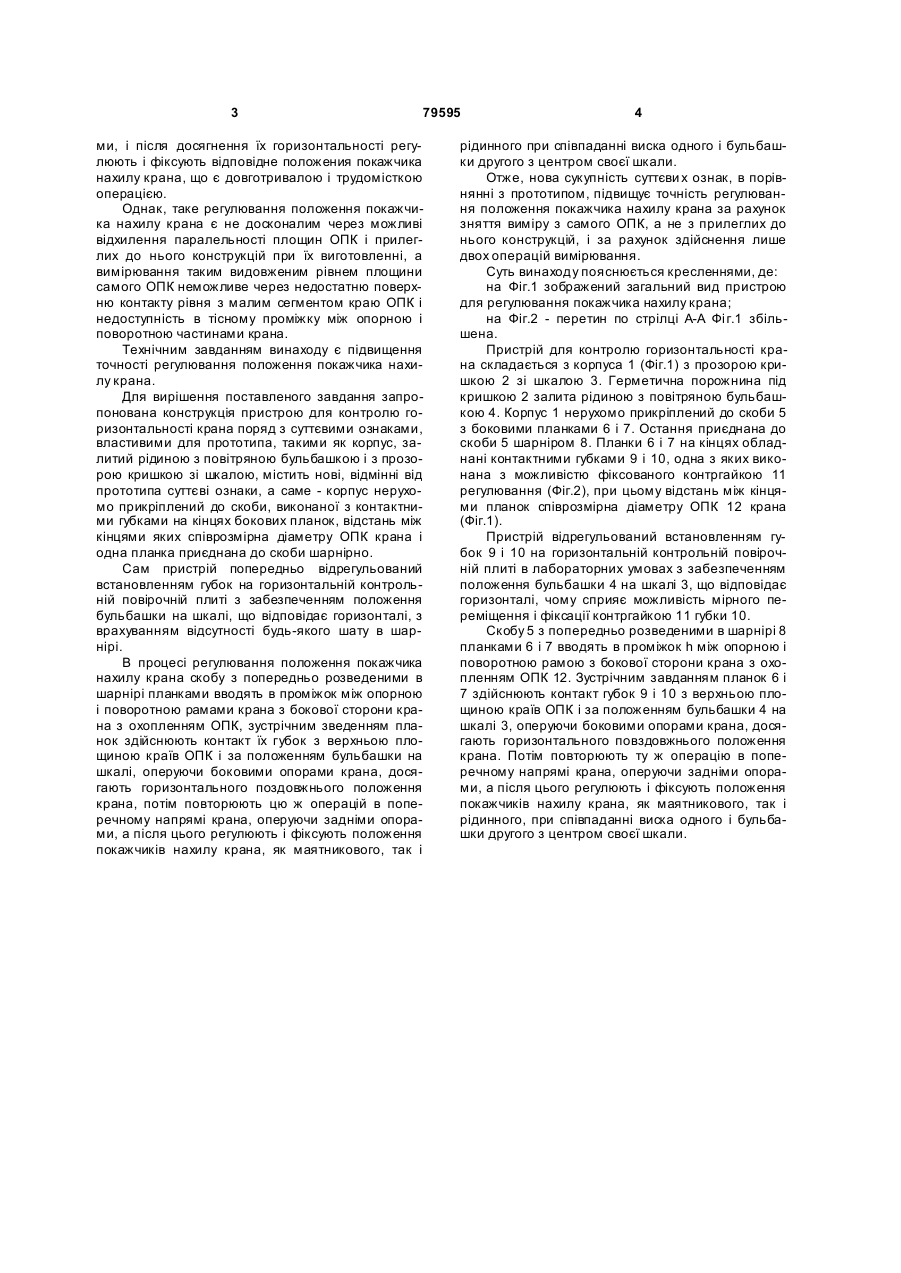

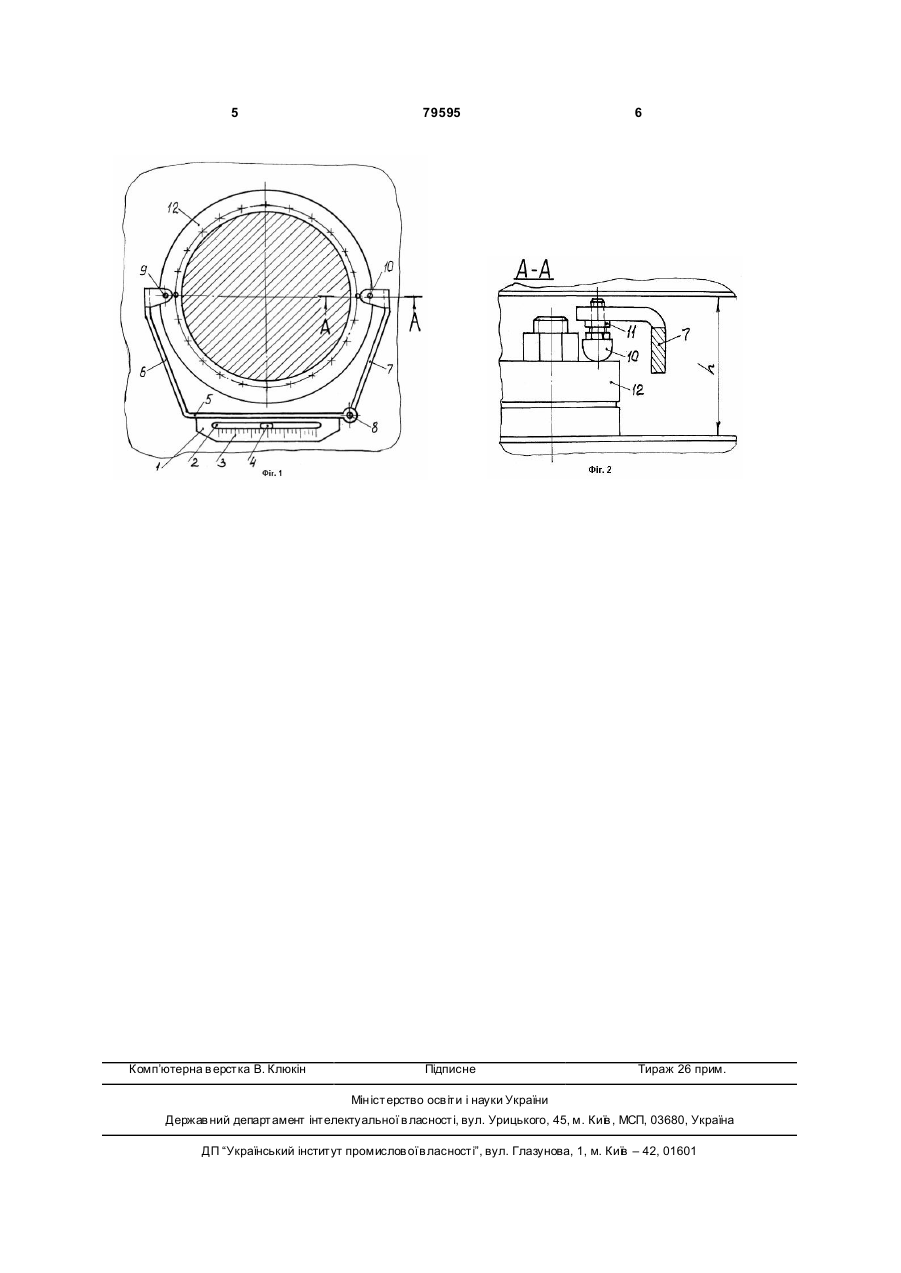

Пристрій для контролю горизонтальності крана, що містить корпус, у якому розташована герметична порожнина з прозорою кришкою зі шкалою, і рідину в порожнині з повітряною бульбашкою, який відрізняється тим, що корпус нерухомо прикріплений до скоби з боковими планками, одна з яких приєднана до скоби шарнірно, бокові планки на кінцях обладнані контактними губками, при цьому відстань між кінцями планок співрозмірна діаметру опорно-поворотного круга крана. Винахід відноситься до засобів контролю горизонтальності, що застосовуються, зокрема, в кранобудуванні. Відомий, як аналог, маятниковий покажчик нахилу крана, що містить висок з тягарцем на стержні, підвішеному верхнею петлею на пальці опорної частини крана з можливістю вільного вертикального провисання виска, під центрально загостреним нижнім кінцем стержня з незначним зазором в поперечній площині розташована шкала, проградуйована концентричними кільцями [див., наприклад, книжку ББК 39.33 Л.В. Зайцев и др. "Автомобильные краны". М. "Высшая школа" 1978г. Стр.166, рис. 101в. Ксерокопії титульної сторінки і сторінок 166 та 167 додані до матеріалів даної заявки в 1 прим.]. При виставленні крана на опори керуються положенням виска відносно шкали, добиваючись співпадання його з центром шкали, а в транспортному стані крана висок жорстко фіксують на опорній рамі. Недолік аналога полягає в складності точного виставлення шкали відносно конструкції крана, що вимагає строгої паралельності вертикалі між точкою підвішування виска і центром шкали до верти кальної вісі опорно-поворотного круга крана, надалі - OПK. Відомий також, вибраний як прототип за більшістю співпадаючих суттєви х ознак, рідинний покажчик нахилу крана, принцип дії якого оснований на властивості вільної поверхні рідини зберігати горизонтальне положення. Прототип містить залитий рідиною корпус, герметичне закритий згори випуклою прозорою кришкою зі шкалою, проградуйованою концентричними кільцями, і повітряну бульбашку в рідині під шкалою [див. ту ж саму книжку, стор.167, рис.102]. При виставленні крана на опори керуються положенням повітряної бульбашки, добиваючись співпадання її з центром шкали. За встановленим в кабіні крана прототипом кранівник орієнтується про небезпечний нахил крана підчас роботи. Недолік прототипа, як і аналога, полягає в складності точного виставлення шкали відносно конструкцій крана, що вимагає строгої паралельності горизонтальної поверхні рідини до площини ОПК крана. Для досягнення такої паралельності лінійновидовженим рідинним рівнем вимірюють горизонтальність положення прилеглих до ОПК конструкцій уздовж і впоперек крана, маніпулюючи опора (19) UA (11) 79595 (13) C2 (21) 2004010527 (22) 26.01.2004 (24) 10.07.2007 (46) 10.07.2007, Бюл. №10, 2007р. (72) Хом'як Роман Ілліч, Швідлер Олександр Петрович, Мельникевич Микола Феліксович (73) Хом'як Роман Ілліч, Швідлер Олександр Петрович, Мельникевич Микола Феліксович (56) Зайцев Л.В. Автомобильные краны. - М.: Высшая школа, 1978. - С. 166-167 US 4319405 16.03.1982 EP 1022546 A1 26.07.2000 US 312266 17.02.1885 DE 702856 23.01.1941 US 6332377 B1 25.12.2001 3 79595 ми, і після досягнення їх горизонтальності регулюють і фіксують відповідне положения покажчика нахилу крана, що є довготривалою і трудомісткою операцією. Однак, таке регулювання положення покажчика нахилу крана є не досконалим через можливі відхилення паралельності площин ОПК і прилеглих до нього конструкцій при їх виготовленні, а вимірювання таким видовженим рівнем площини самого ОПК неможливе через недостатню поверхню контакту рівня з малим сегментом краю ОПК і недоступність в тісному проміжку між опорною і поворотною частинами крана. Технічним завданням винаходу є підвищення точності регулювання положення покажчика нахилу крана. Для вирішення поставленого завдання запропонована конструкція пристрою для контролю горизонтальності крана поряд з суттєвими ознаками, властивими для прототипа, такими як корпус, залитий рідиною з повітряною бульбашкою і з прозорою кришкою зі шкалою, містить нові, відмінні від прототипа суттєві ознаки, а саме - корпус нерухомо прикріплений до скоби, виконаної з контактними губками на кінцях бокових планок, відстань між кінцями яких співрозмірна діаметру ОПК крана і одна планка приєднана до скоби шарнірно. Сам пристрій попередньо відрегульований встановленням губок на горизонтальній контрольній повірочній плиті з забезпеченням положення бульбашки на шкалі, що відповідає горизонталі, з врахуванням відсутності будь-якого шату в шарнірі. В процесі регулювання положення покажчика нахилу крана скобу з попередньо розведеними в шарнірі планками вводять в проміжок між опорною і поворотною рамами крана з бокової сторони крана з охопленням ОПК, зустрічним зведенням планок здійснюють контакт їх губок з верхньою площиною країв ОПК і за положенням бульбашки на шкалі, оперуючи боковими опорами крана, досягають горизонтального поздовжнього положення крана, потім повторюють цю ж операцій в поперечному напрямі крана, оперуючи задніми опорами, а після цього регулюють і фіксують положення покажчиків нахилу крана, як маятникового, так і 4 рідинного при співпаданні виска одного і бульбашки другого з центром своєї шкали. Отже, нова сукупність cyттєви x ознак, в порівнянні з прототипом, підвищує точність регулювання положення покажчика нахилу крана за рахунок зняття виміру з самого ОПК, а не з прилеглих до нього конструкцій, і за рахунок здійснення лише двох операцій вимірювання. Суть винаходу пояснюється кресленнями, де: на Фіг.1 зображений загальний вид пристрою для регулювання покажчика нахилу крана; на Фіг.2 - перетин по стрілці А-А Фі г.1 збільшена. Пристрій для контролю горизонтальності крана складається з корпуса 1 (Фіг.1) з прозорою кришкою 2 зі шкалою 3. Герметична порожнина під кришкою 2 залита рідиною з повітряною бульбашкою 4. Корпус 1 нерухомо прикріплений до скоби 5 з боковими планками 6 і 7. Остання приєднана до скоби 5 шарніром 8. Планки 6 і 7 на кінцях обладнані контактними губками 9 і 10, одна з яких виконана з можливістю фіксованого контргайкою 11 регулювання (Фіг.2), при цьому відстань між кінцями планок співрозмірна діаметру ОПК 12 крана (Фіг.1). Пристрій відрегульований встановленням губок 9 і 10 на горизонтальній контрольній повірочній плиті в лабораторних умовах з забезпеченням положення бульбашки 4 на шкалі 3, що відповідає горизонталі, чому сприяє можливість мірного переміщення і фіксації контргайкою 11 губки 10. Скобу 5 з попередньо розведеними в шарнірі 8 планками 6 і 7 вводять в проміжок h між опорною і поворотною рамою з бокової сторони крана з охопленням ОПК 12. Зустрічним завданням планок 6 і 7 здійснюють контакт губок 9 і 10 з верхньою площиною країв ОПК і за положенням бульбашки 4 на шкалі 3, оперуючи боковими опорами крана, досягають горизонтального повздовжнього положення крана. Потім повторюють ту ж операцію в поперечному напрямі крана, оперуючи задніми опорами, а після цього регулюють і фіксують положення покажчиків нахилу крана, як маятникового, так і рідинного, при співпаданні виска одного і бульбашки другого з центром своєї шкали. 5 Комп’ютерна в ерстка В. Клюкін 79595 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
