Давач лічення кількості та напрямку обертів

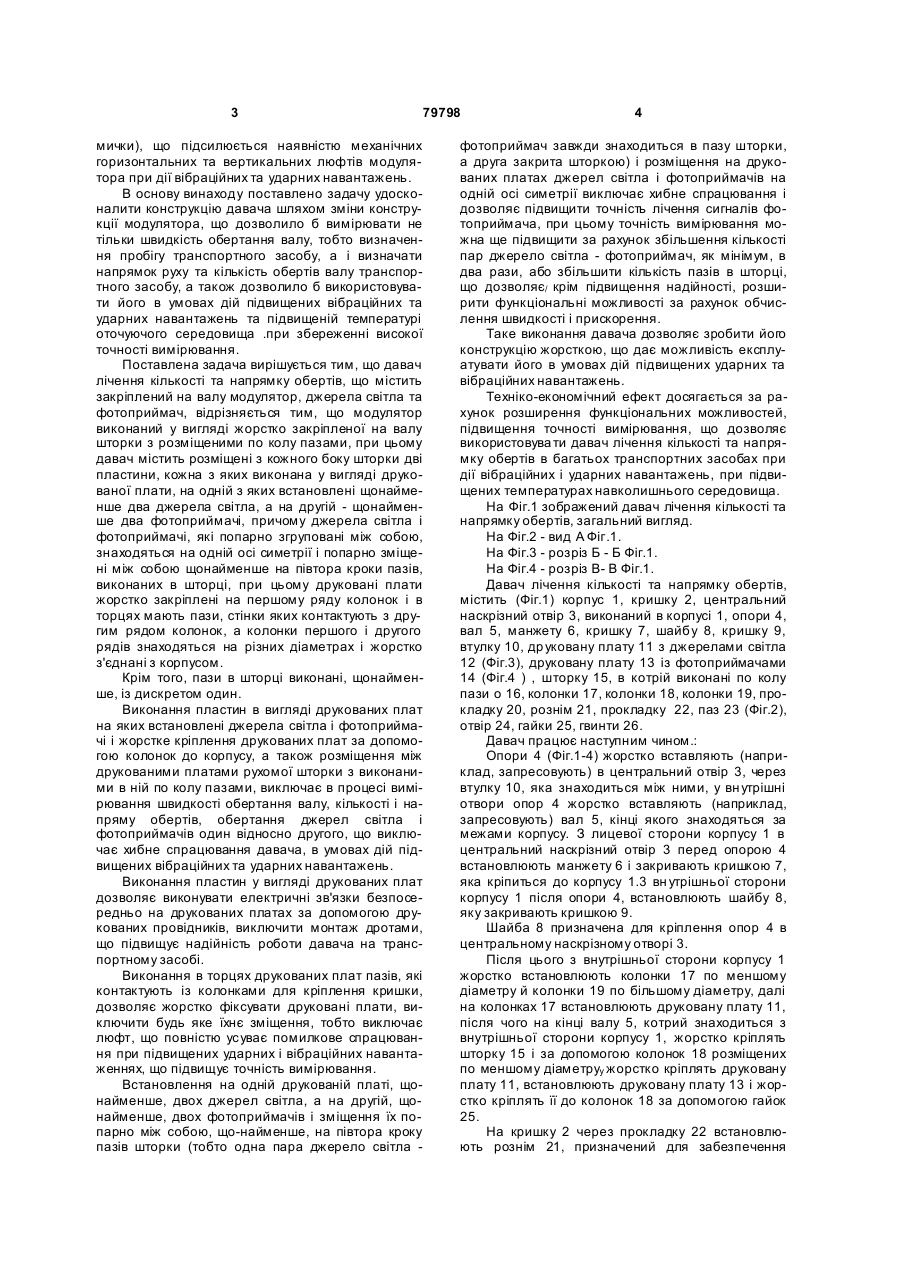

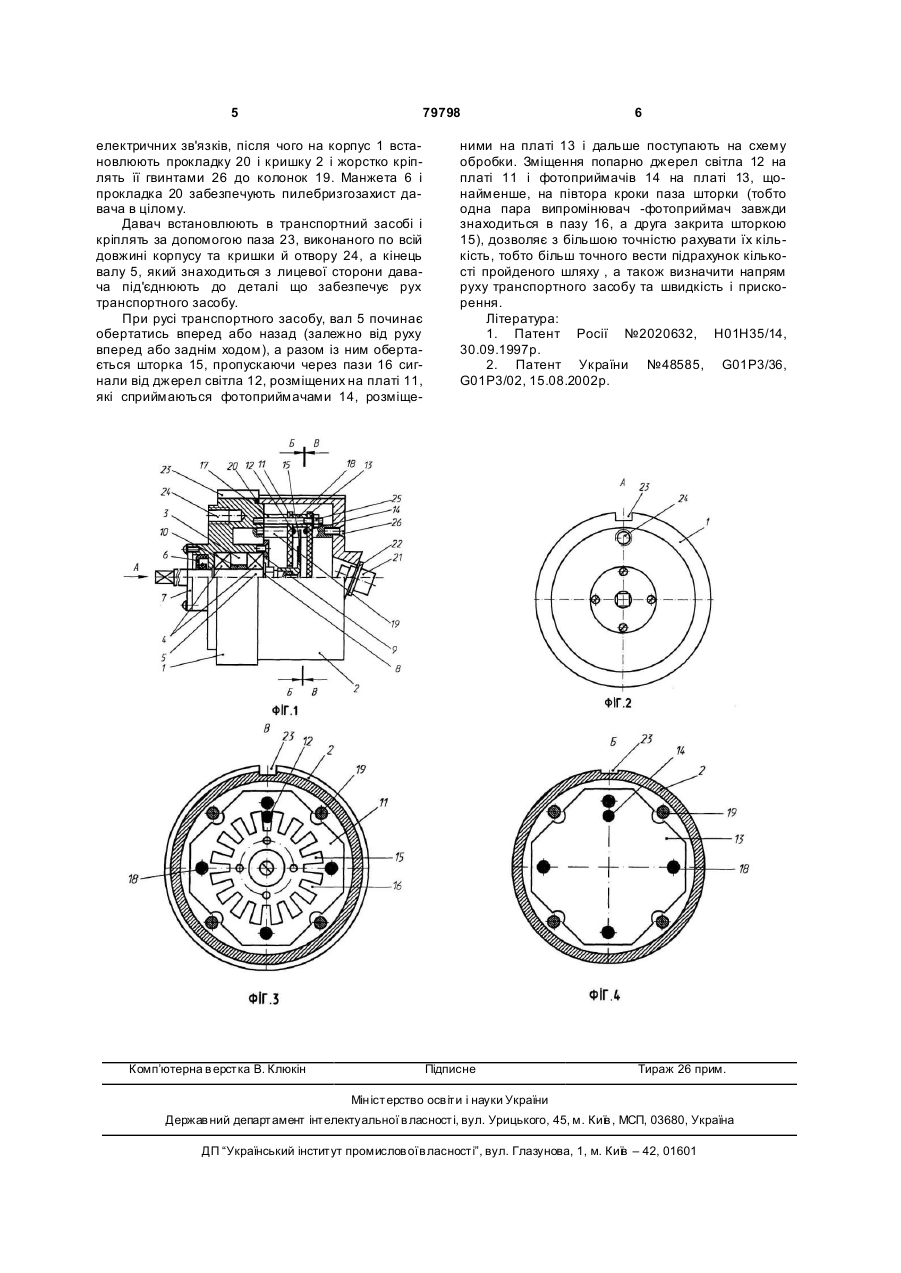

1. Давач лічення кількості та напрямку обертів, що містить закріплений на валу модулятор, джерела світла та фотоприймачі, який відрізняється тим, що модулятор виконаний у вигляді жо 3 79798 мички), що підсилюється наявністю механічних горизонтальних та вертикальних люфтів модулятора при дії вібраційних та ударних навантажень. В основу винаходу поставлено задачу удосконалити конструкцію давача шляхом зміни конструкції модулятора, що дозволило б вимірювати не тільки швидкість обертання валу, тобто визначення пробігу транспортного засобу, а і визначати напрямок руху та кількість обертів валу транспортного засобу, а також дозволило б використовувати його в умовах дій підвищених вібраційних та ударних навантажень та підвищеній температурі оточуючого середовища .при збереженні високої точності вимірювання. Поставлена задача вирішується тим, що давач лічення кількості та напрямку обертів, що містить закріплений на валу модулятор, джерела світла та фотоприймач, відрізняється тим, що модулятор виконаний у вигляді жорстко закріпленої на валу шторки з розміщеними по колу пазами, при цьому давач містить розміщені з кожного боку шторки дві пластини, кожна з яких виконана у вигляді друкованої плати, на одній з яких встановлені щонайменше два джерела світла, а на другій - щонайменше два фотоприймачі, причому джерела світла і фотоприймачі, які попарно згруповані між собою, знаходяться на одній осі симетрії і попарно зміщені між собою щонайменше на півтора кроки пазів, виконаних в шторці, при цьому друковані плати жорстко закріплені на першому ряду колонок і в торцях мають пази, стінки яких контактують з другим рядом колонок, а колонки першого і другого рядів знаходяться на різних діаметрах і жорстко з'єднані з корпусом. Крім того, пази в шторці виконані, щонайменше, із дискретом один. Виконання пластин в вигляді друкованих плат на яких встановлені джерела світла і фотоприймачі і жорстке кріплення друкованих плат за допомогою колонок до корпусу, а також розміщення між друкованими платами рухомої шторки з виконаними в ній по колу пазами, виключає в процесі вимірювання швидкості обертання валу, кількості і напряму обертів, обертання джерел світла і фотоприймачів один відносно другого, що виключає хибне спрацювання давача, в умовах дій підвищених вібраційних та ударних навантажень. Виконання пластин у вигляді друкованих плат дозволяє виконувати електричні зв'язки безпосередньо на друкованих платах за допомогою друкованих провідників, виключити монтаж дротами, що підвищує надійність роботи давача на транспортному засобі. Виконання в торцях друкованих плат пазів, які контактують із колонками для кріплення кришки, дозволяє жорстко фіксувати друковані плати, виключити будь яке їхнє зміщення, тобто виключає люфт, що повністю усуває помилкове спрацювання при підвищених ударних і вібраційних навантаженнях, що підвищує точність вимірювання. Встановлення на одній друкованій платі, щонайменше, двох джерел світла, а на другій, щонайменше, двох фотоприймачів і зміщення їх попарно між собою, що-найменше, на півтора кроку пазів шторки (тобто одна пара джерело світла 4 фотоприймач завжди знаходиться в пазу шторки, а друга закрита шторкою) і розміщення на друкованих платах джерел світла і фотоприймачів на одній осі симетрії виключає хибне спрацювання і дозволяє підвищити точність лічення сигналів фотоприймача, при цьому точність вимірювання можна ще підвищити за рахунок збільшення кількості пар джерело світла - фотоприймач, як мінімум, в два рази, або збільшити кількість пазів в шторці, що дозволяє/ крім підвищення надійності, розширити функціональні можливості за рахунок обчислення швидкості і прискорення. Таке виконання давача дозволяє зробити його конструкцію жорсткою, що дає можливість експлуатувати його в умовах дій підвищених ударних та вібраційних навантажень. Техніко-економічний ефект досягається за рахунок розширення функціональних можливостей, підвищення точності вимірювання, що дозволяє використовува ти давач лічення кількості та напрямку обертів в багатьох транспортних засобах при дії вібраційних і ударних навантажень, при підвищених температурах навколишнього середовища. На Фіг.1 зображений давач лічення кількості та напрямку обертів, загальний вигляд. На Фіг.2 - вид А Фіг.1. На Фіг.3 - розріз Б - Б Фіг.1. На Фіг.4 - розріз В- В Фіг.1. Давач лічення кількості та напрямку обертів, містить (Фіг.1) корпус 1, кришку 2, центральний наскрізний отвір 3, виконаний в корпусі 1, опори 4, вал 5, манжету 6, кришку 7, шайбу 8, кришку 9, втулку 10, др уковану плату 11 з джерелами світла 12 (Фіг.3), друковану плату 13 із фотоприймачами 14 (Фіг.4 ) , шторку 15, в котрій виконані по колу пази о 16, колонки 17, колонки 18, колонки 19, прокладку 20, рознім 21, прокладку 22, паз 23 (Фіг.2), отвір 24, гайки 25, гвинти 26. Давач працює наступним чином.: Опори 4 (Фіг.1-4) жорстко вставляють (наприклад, запресовують) в центральний отвір 3, через втулку 10, яка знаходиться між ними, у вн утрішні отвори опор 4 жорстко вставляють (наприклад, запресовують) вал 5, кінці якого знаходяться за межами корпусу. З лицевої сторони корпусу 1 в центральний наскрізний отвір 3 перед опорою 4 встановлюють манжету 6 і закривають кришкою 7, яка кріпиться до корпусу 1.3 вн утрішньої сторони корпусу 1 після опори 4, встановлюють шайбу 8, яку закривають кришкою 9. Шайба 8 призначена для кріплення опор 4 в центральному наскрізному отворі 3. Після цього з внутрішньої сторони корпусу 1 жорстко встановлюють колонки 17 по меншому діаметру й колонки 19 по більшому діаметру, далі на колонках 17 встановлюють друковану плату 11, після чого на кінці валу 5, котрий знаходиться з внутрішньої сторони корпусу 1, жорстко кріплять шторку 15 і за допомогою колонок 18 розміщених по меншому діаметруу жорстко кріплять друковану плату 11, встановлюють друковану плату 13 і жорстко кріплять її до колонок 18 за допомогою гайок 25. На кришку 2 через прокладку 22 встановлюють рознім 21, призначений для забезпечення 5 79798 електричних зв'язків, після чого на корпус 1 встановлюють прокладку 20 і кришку 2 і жорстко кріплять її гвинтами 26 до колонок 19. Манжета 6 і прокладка 20 забезпечують пилебризгозахист давача в цілому. Давач встановлюють в транспортний засобі і кріплять за допомогою паза 23, виконаного по всій довжині корпусу та кришки й отвору 24, а кінець валу 5, який знаходиться з лицевої сторони давача під'єднюють до деталі що забезпечує рух транспортного засобу. При русі транспортного засобу, вал 5 починає обертатись вперед або назад (залежно від руху вперед або заднім ходом), а разом із ним обертається шторка 15, пропускаючи через пази 16 сигнали від джерел світла 12, розміщених на платі 11, які сприймаються фотоприймачами 14, розміще Комп’ютерна в ерстка В. Клюкін 6 ними на платі 13 і дальше поступають на схему обробки. Зміщення попарно джерел світла 12 на платі 11 і фотоприймачів 14 на платі 13, щонайменше, на півтора кроки паза шторки (тобто одна пара випромінювач -фотоприймач завжди знаходиться в пазу 16, а друга закрита шторкою 15), дозволяє з більшою точністю рахувати їх кількість, тобто більш точного вести підрахунок кількості пройденого шляху , а також визначити напрям руху транспортного засобу та швидкість і прискорення. Література: 1. Патент Росії №2020632, Н01Н35/14, 30.09.1997р. 2. Патент України №48585, G01P3/36, G01P3/02, 15.08.2002р. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
