Модульний ендопротез колінного суглоба

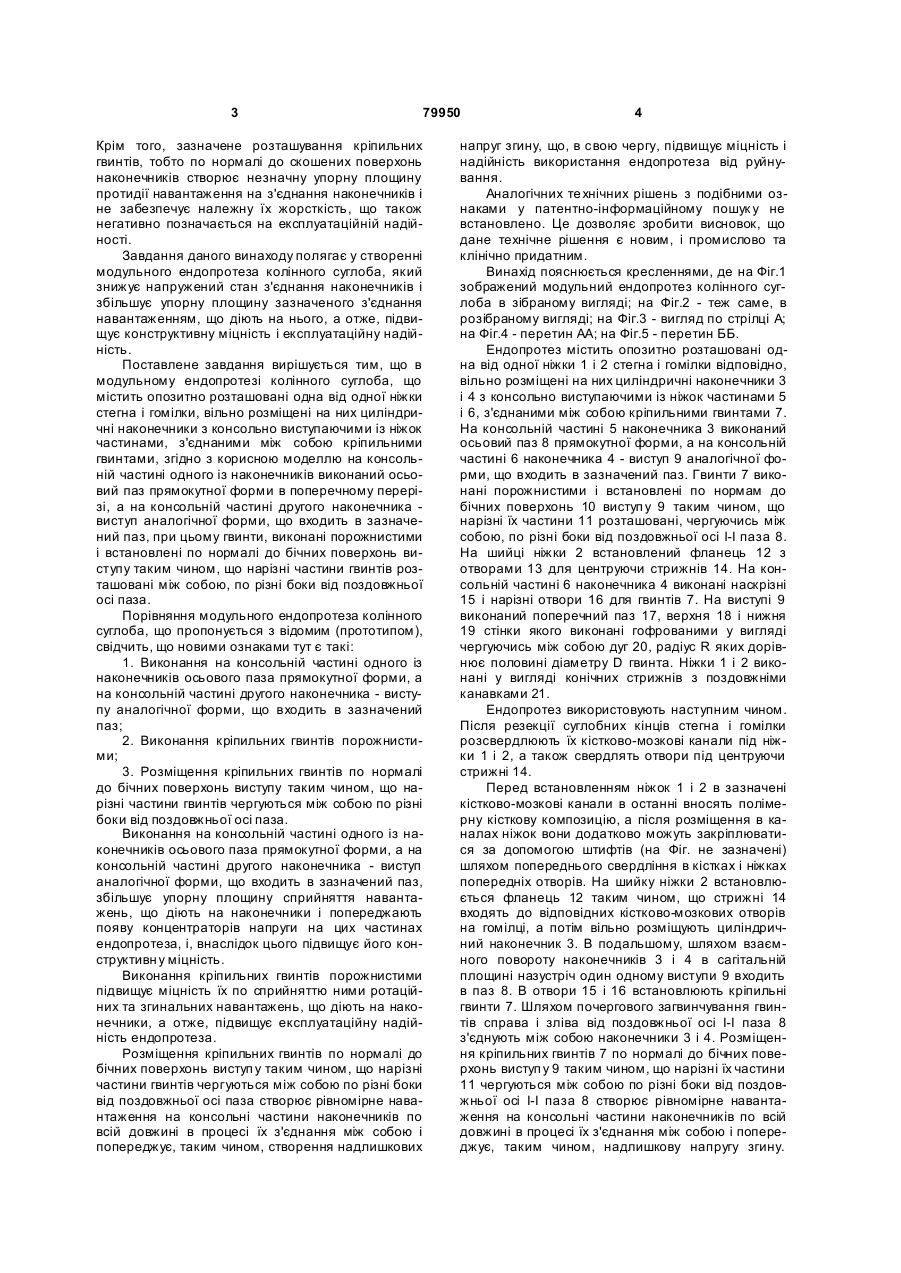

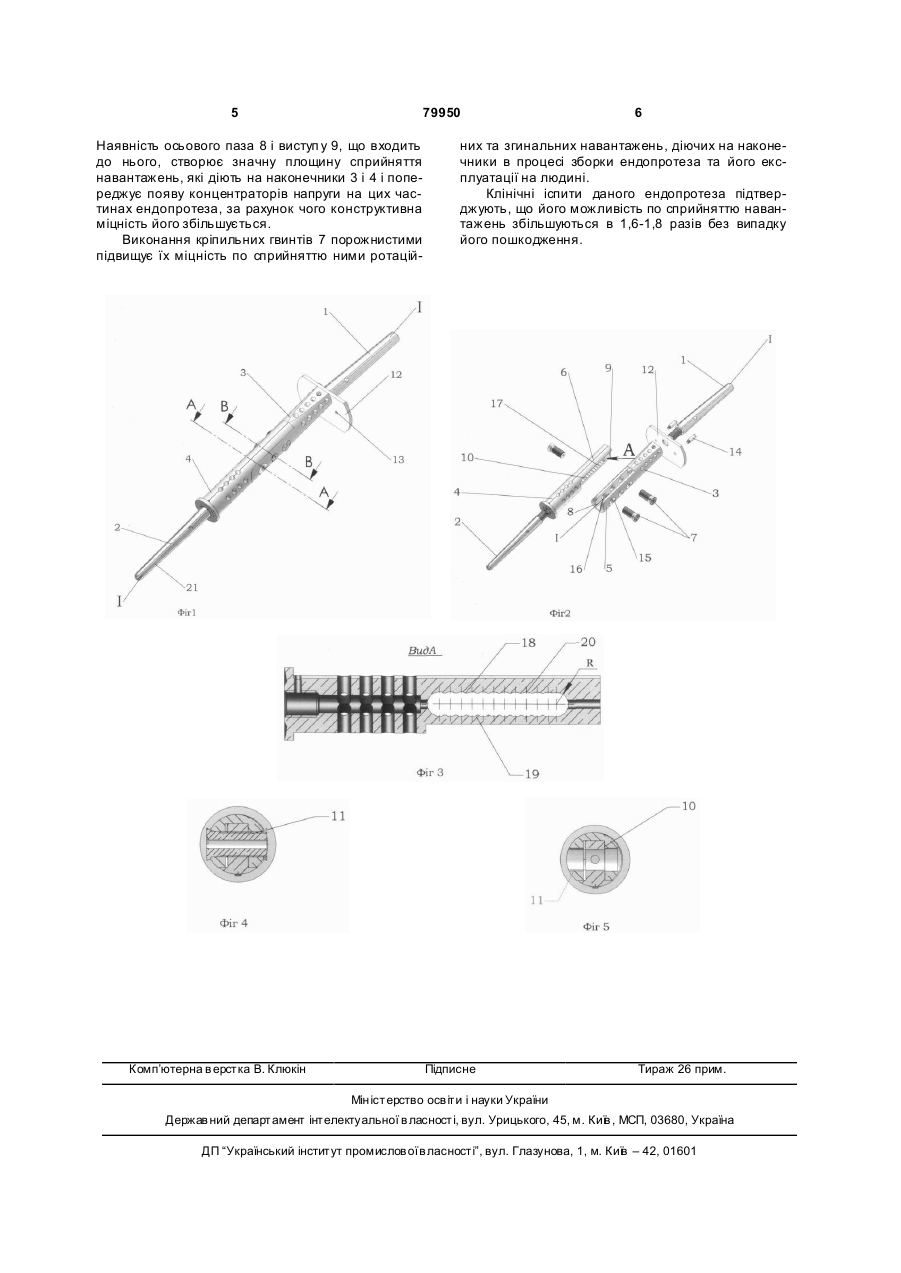

Модульний ендопротез колінного суглоба, що містить опозитно розташовані одна від одної ніжки 3 79950 Крім того, зазначене розташування кріпильних гвинтів, тобто по нормалі до скошених поверхонь наконечників створює незначну упорну площину протидії навантаження на з'єднання наконечників і не забезпечує належну їх жорсткість, що також негативно позначається на експлуатаційній надійності. Завдання даного винаходу полягає у створенні модульного ендопротеза колінного суглоба, який знижує напружений стан з'єднання наконечників і збільшує упорну площину зазначеного з'єднання навантаженням, що діють на нього, а отже, підвищує конструктивну міцність і експлуатаційну надійність. Поставлене завдання вирішується тим, що в модульному ендопротезі колінного суглоба, що містить опозитно розташовані одна від одної ніжки стегна і гомілки, вільно розміщені на них циліндричні наконечники з консольно виступаючими із ніжок частинами, з'єднаними між собою кріпильними гвинтами, згідно з корисною моделлю на консольній частині одного із наконечників виконаний осьовий паз прямокутної форми в поперечному перерізі, а на консольній частині другого наконечника виступ аналогічної форми, що входить в зазначений паз, при цьому гвинти, виконані порожнистими і встановлені по нормалі до бічних поверхонь виступу таким чином, що нарізні частини гвинтів розташовані між собою, по різні боки від поздовжньої осі паза. Порівняння модульного ендопротеза колінного суглоба, що пропонується з відомим (прототипом), свідчить, що новими ознаками тут є такі: 1. Виконання на консольній частині одного із наконечників осьового паза прямокутної форми, а на консольній частині другого наконечника - виступу аналогічної форми, що входить в зазначений паз; 2. Виконання кріпильних гвинтів порожнистими; 3. Розміщення кріпильних гвинтів по нормалі до бічних поверхонь виступу таким чином, що нарізні частини гвинтів чергуються між собою по різні боки від поздовжньої осі паза. Виконання на консольній частині одного із наконечників осьового паза прямокутної форми, а на консольній частині другого наконечника - виступ аналогічної форми, що входить в зазначений паз, збільшує упорну площину сприйняття навантажень, що діють на наконечники і попереджають появу концентраторів напруги на цих частинах ендопротеза, і, внаслідок цього підвищує його конструктивн у міцність. Виконання кріпильних гвинтів порожнистими підвищує міцність їх по сприйняттю ними ротаційних та згинальних навантажень, що діють на наконечники, а отже, підвищує експлуатаційну надійність ендопротеза. Розміщення кріпильних гвинтів по нормалі до бічних поверхонь виступ у таким чином, що нарізні частини гвинтів чергуються між собою по різні боки від поздовжньої осі паза створює рівномірне навантаження на консольні частини наконечників по всій довжині в процесі їх з'єднання між собою і попереджує, таким чином, створення надлишкових 4 напруг згину, що, в свою чергу, підвищує міцність і надійність використання ендопротеза від руйнування. Аналогічних те хнічних рішень з подібними ознаками у патентно-інформаційному пошук у не встановлено. Це дозволяє зробити висновок, що дане технічне рішення є новим, і промислово та клінічно придатним. Винахід пояснюється кресленнями, де на Фіг.1 зображений модульний ендопротез колінного суглоба в зібраному вигляді; на Фіг.2 - теж саме, в розібраному вигляді; на Фіг.3 - вигляд по стрілці А; на Фіг.4 - перетин АА; на Фіг.5 - перетин ББ. Ендопротез містить опозитно розташовані одна від одної ніжки 1 і 2 стегна і гомілки відповідно, вільно розміщені на них циліндричні наконечники 3 і 4 з консольно виступаючими із ніжок частинами 5 і 6, з'єднаними між собою кріпильними гвинтами 7. На консольній частині 5 наконечника 3 виконаний осьовий паз 8 прямокутної форми, а на консольній частині 6 наконечника 4 - виступ 9 аналогічної форми, що входить в зазначений паз. Гвинти 7 виконані порожнистими і встановлені по нормам до бічних поверхонь 10 виступ у 9 таким чином, що нарізні їх частини 11 розташовані, чергуючись між собою, по різні боки від поздовжньої осі І-І паза 8. На шийці ніжки 2 встановлений фланець 12 з отворами 13 для центруючи стрижнів 14. На консольній частині 6 наконечника 4 виконані наскрізні 15 і нарізні отвори 16 для гвинтів 7. На виступі 9 виконаний поперечний паз 17, верхня 18 і нижня 19 стінки якого виконані гофрованими у вигляді чергуючись між собою дуг 20, радіус R яких дорівнює половині діаметру D гвинта. Ніжки 1 і 2 виконані у вигляді конічних стрижнів з поздовжніми канавками 21. Ендопротез використовують наступним чином. Після резекції суглобних кінців стегна і гомілки розсвердлюють їх кістково-мозкові канали під ніжки 1 і 2, а також свердлять отвори під центруючи стрижні 14. Перед встановленням ніжок 1 і 2 в зазначені кістково-мозкові канали в останні вносять полімерну кісткову композицію, а після розміщення в каналах ніжок вони додатково можуть закріплюватися за допомогою штифтів (на Фіг. не зазначені) шляхом попереднього свердління в кістках і ніжках попередніх отворів. На шийку ніжки 2 встановлюється фланець 12 таким чином, що стрижні 14 входять до відповідних кістково-мозкових отворів на гомілці, а потім вільно розміщують циліндричний наконечник 3. В подальшому, шляхом взаємного повороту наконечників 3 і 4 в сагітальній площині назустріч один одному виступи 9 входить в паз 8. В отвори 15 і 16 встановлюють кріпильні гвинти 7. Шляхом почергового загвинчування гвинтів справа і зліва від поздовжньої осі І-І паза 8 з'єднують між собою наконечники 3 і 4. Розміщення кріпильних гвинтів 7 по нормалі до бічних поверхонь виступ у 9 таким чином, що нарізні їх частини 11 чергуються між собою по різні боки від поздовжньої осі І-І паза 8 створює рівномірне навантаження на консольні частини наконечників по всій довжині в процесі їх з'єднання між собою і попереджує, таким чином, надлишкову напругу згину. 5 79950 Наявність осьового паза 8 і виступ у 9, що входить до нього, створює значну площину сприйняття навантажень, які діють на наконечники 3 і 4 і попереджує появу концентраторів напруги на цих частинах ендопротеза, за рахунок чого конструктивна міцність його збільшується. Виконання кріпильних гвинтів 7 порожнистими підвищує їх міцність по сприйняттю ними ротацій Комп’ютерна в ерстка В. Клюкін 6 них та згинальних навантажень, діючих на наконечники в процесі зборки ендопротеза та його експлуатації на людині. Клінічні іспити даного ендопротеза підтверджують, що його можливість по сприйняттю навантажень збільшуються в 1,6-1,8 разів без випадку його пошкодження. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
