Пристрій для транспортування і очистки коренебульбоплодів

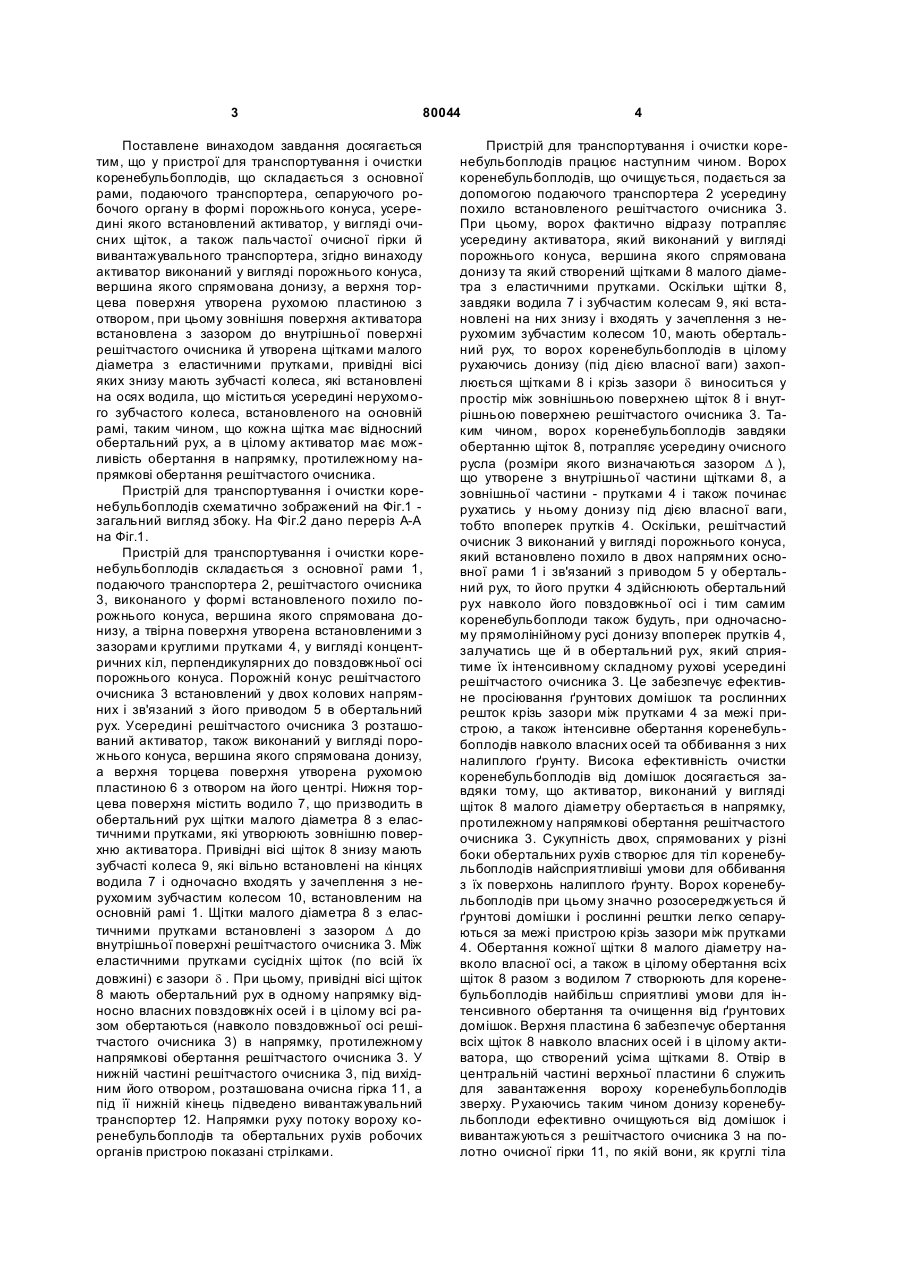

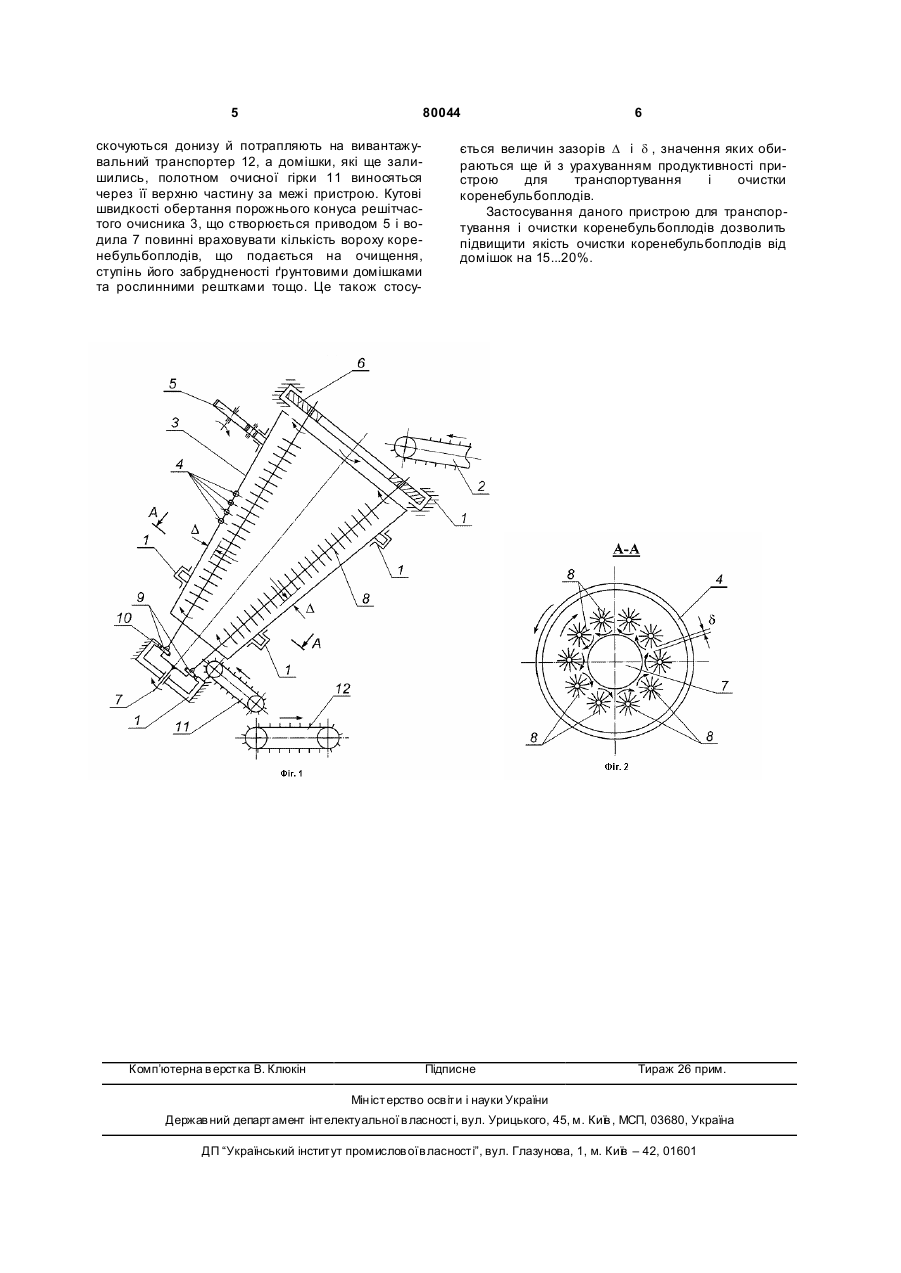

Пристрій для транспортування і очистки коренебульбоплодів, що складається з основної рами, подавального транспортера, сепарувального робочого органа в формі порожнистого конуса, усередині якого встановлений активатор, у вигляді 3 80044 Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що складається з основної рами, подаючого транспортера, сепаруючого робочого органу в формі порожнього конуса, усередині якого встановлений активатор, у вигляді очисних щіток, а також пальчастої очисної гірки й вивантажувального транспортера, згідно винаходу активатор виконаний у вигляді порожнього конуса, вершина якого спрямована донизу, а верхня торцева поверхня утворена рухомою пластиною з отвором, при цьому зовнішня поверхня активатора встановлена з зазором до внутрішньої поверхні решітчастого очисника й утворена щітками малого діаметра з еластичними прутками, привідні вісі яких знизу мають зубчасті колеса, які встановлені на осях водила, що міститься усередині нерухомого зубчастого колеса, встановленого на основній рамі, таким чином, що кожна щітка має відносний обертальний рух, а в цілому активатор має можливість обертання в напрямку, протилежному напрямкові обертання решітчастого очисника. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. На Фіг.2 дано переріз А-А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подаючого транспортера 2, решітчастого очисника 3, виконаного у формі встановленого похило порожнього конуса, вершина якого спрямована донизу, а твірна поверхня утворена встановленими з зазорами круглими прутками 4, у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнього конуса. Порожній конус решітчастого очисника 3 встановлений у двох колових напрямних і зв'язаний з його приводом 5 в обертальний рух. Усередині решітчастого очисника 3 розташований активатор, також виконаний у вигляді порожнього конуса, вершина якого спрямована донизу, а верхня торцева поверхня утворена рухомою пластиною 6 з отвором на його центрі. Нижня торцева поверхня містить водило 7, що призводить в обертальний рух щітки малого діаметра 8 з еластичними прутками, які утворюють зовнішню поверхню активатора. Привідні вісі щіток 8 знизу мають зубчасті колеса 9, які вільно встановлені на кінцях водила 7 і одночасно входять у зачеплення з нерухомим зубчастим колесом 10, встановленим на основній рамі 1. Щітки малого діаметра 8 з еластичними прутками встановлені з зазором D до внутрішньої поверхні решітчастого очисника 3. Між еластичними прутками сусідніх щіток (по всій їх довжині) є зазори d . При цьому, привідні вісі щіток 8 мають обертальний рух в одному напрямку відносно власних повздовжніх осей і в цілому всі разом обертаються (навколо повздовжньої осі решітчастого очисника 3) в напрямку, протилежному напрямкові обертання решітчастого очисника 3. У нижній частині решітчастого очисника 3, під вихідним його отвором, розташована очисна гірка 11, а під її нижній кінець підведено вивантажувальний транспортер 12. Напрямки руху потоку вороху коренебульбоплодів та обертальних рухів робочих органів пристрою показані стрілками. 4 Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 2 усередину похило встановленого решітчастого очисника 3. При цьому, ворох фактично відразу потрапляє усередину активатора, який виконаний у вигляді порожнього конуса, вершина якого спрямована донизу та який створений щітками 8 малого діаметра з еластичними прутками. Оскільки щітки 8, завдяки водила 7 і зубчастим колесам 9, які встановлені на них знизу і входять у зачеплення з нерухомим зубчастим колесом 10, мають обертальний рух, то ворох коренебульбоплодів в цілому рухаючись донизу (під дією власної ваги) захоплюється щітками 8 і крізь зазори d виноситься у простір між зовнішньою поверхнею щіток 8 і внутрішньою поверхнею решітчастого очисника 3. Таким чином, ворох коренебульбоплодів завдяки обертанню щіток 8, потрапляє усередину очисного русла (розміри якого визначаються зазором D ), що утворене з внутрішньої частини щітками 8, а зовнішньої частини - прутками 4 і також починає рухатись у ньому донизу під дією власної ваги, тобто впоперек прутків 4. Оскільки, решітчастий очисник 3 виконаний у вигляді порожнього конуса, який встановлено похило в двох напрямних основної рами 1 і зв'язаний з приводом 5 у обертальний рух, то його прутки 4 здійснюють обертальний рух навколо його повздовжньої осі і тим самим коренебульбоплоди також будуть, при одночасному прямолінійному русі донизу впоперек прутків 4, залучатись ще й в обертальний рух, який сприятиме їх інтенсивному складному рухові усередині решітчастого очисника 3. Це забезпечує ефективне просіювання ґрунтових домішок та рослинних решток крізь зазори між прутками 4 за межі пристрою, а також інтенсивне обертання коренебульбоплодів навколо власних осей та оббивання з них налиплого ґрунту. Висока ефективність очистки коренебульбоплодів від домішок досягається завдяки тому, що активатор, виконаний у вигляді щіток 8 малого діаметру обертається в напрямку, протилежному напрямкові обертання решітчастого очисника 3. Сукупність двох, спрямованих у різні боки обертальних рухів створює для тіл коренебульбоплодів найсприятливіші умови для оббивання з їх поверхонь налиплого ґрунту. Ворох коренебульбоплодів при цьому значно розосереджується й ґрунтові домішки і рослинні рештки легко сепаруються за межі пристрою крізь зазори між прутками 4. Обертання кожної щітки 8 малого діаметру навколо власної осі, а також в цілому обертання всіх щіток 8 разом з водилом 7 створюють для коренебульбоплодів найбільш сприятливі умови для інтенсивного обертання та очищення від ґрунтових домішок. Верхня пластина 6 забезпечує обертання всіх щіток 8 навколо власних осей і в цілому активатора, що створений усіма щітками 8. Отвір в центральній частині верхньої пластини 6 служить для завантаження вороху коренебульбоплодів зверху. Рухаючись таким чином донизу коренебульбоплоди ефективно очищуються від домішок і вивантажуються з решітчастого очисника 3 на полотно очисної гірки 11, по якій вони, як круглі тіла 5 80044 скочуються донизу й потрапляють на вивантажувальний транспортер 12, а домішки, які ще залишились, полотном очисної гірки 11 виносяться через її верхню частину за межі пристрою. Кутові швидкості обертання порожнього конуса решітчастого очисника 3, що створюється приводом 5 і водила 7 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, ступінь його забрудненості ґрунтовими домішками та рослинними рештками тощо. Це також стосу Комп’ютерна в ерстка В. Клюкін 6 ється величин зазорів D і d , значення яких обираються ще й з урахуванням продуктивності пристрою для транспортування і очистки коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15...20%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
