Вимірювальний пристрій для плоду

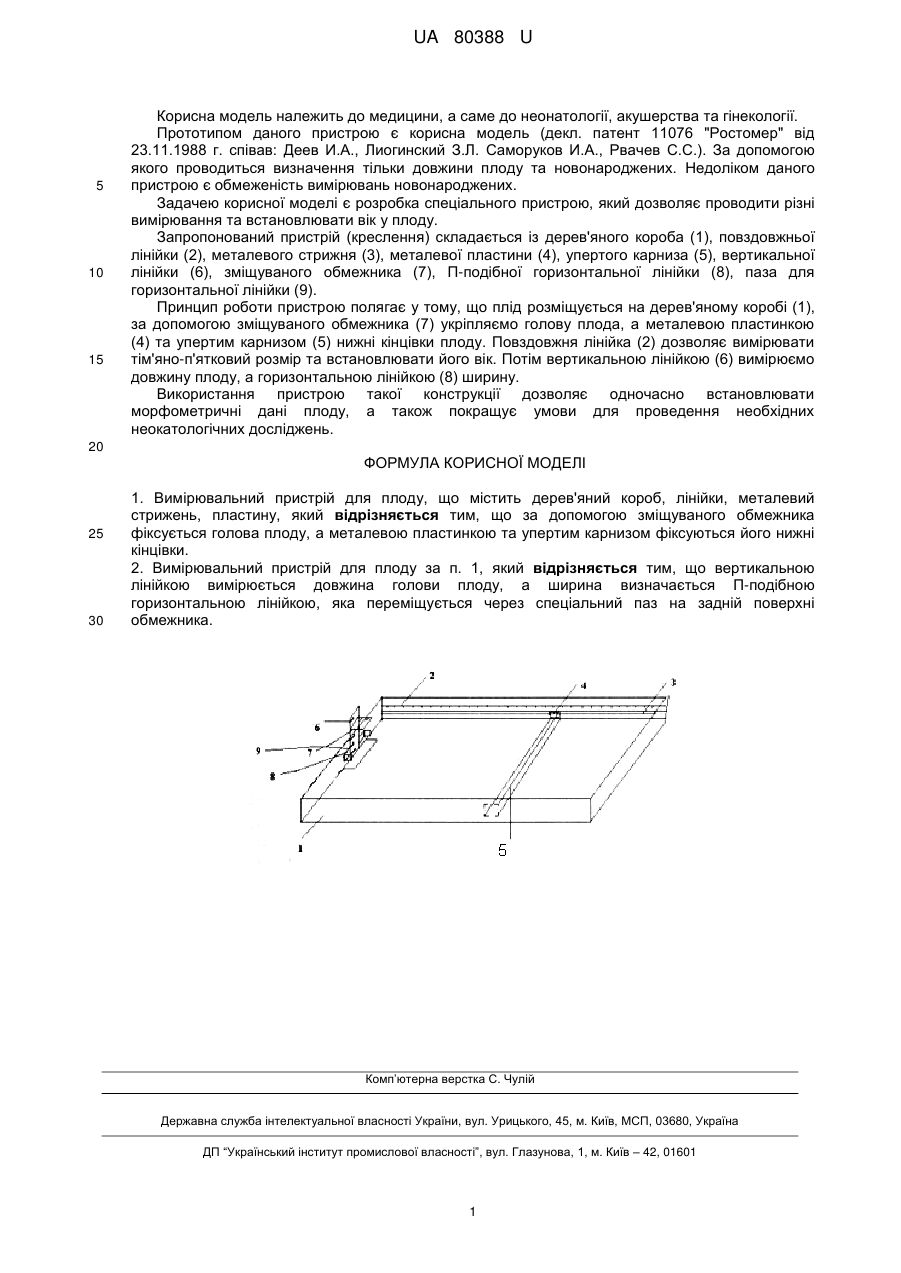

Реферат: Вимірювальний пристрій для плоду містить дерев'яний короб, лінійки, металевий стрижень, пластину. За допомогою зміщуваного обмежника фіксується голова плоду, а металевою пластинкою та упертим карнизом фіксуються його нижні кінцівки. UA 80388 U (54) ВИМІРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛОДУ UA 80388 U UA 80388 U 5 10 15 Корисна модель належить до медицини, а саме до неонатології, акушерства та гінекології. Прототипом даного пристрою є корисна модель (декл. патент 11076 "Ростомер" від 23.11.1988 г. співав: Деев И.А., Лиогинский З.Л. Саморуков И.А., Рвачев С.С.). За допомогою якого проводиться визначення тільки довжини плоду та новонароджених. Недоліком даного пристрою є обмеженість вимірювань новонароджених. Задачею корисної моделі є розробка спеціального пристрою, який дозволяє проводити різні вимірювання та встановлювати вік у плоду. Запропонований пристрій (креслення) складається із дерев'яного короба (1), повздовжньої лінійки (2), металевого стрижня (3), металевої пластини (4), упертого карниза (5), вертикальної лінійки (6), зміщуваного обмежника (7), П-подібної горизонтальної лінійки (8), паза для горизонтальної лінійки (9). Принцип роботи пристрою полягає у тому, що плід розміщується на дерев'яному коробі (1), за допомогою зміщуваного обмежника (7) укріпляємо голову плода, а металевою пластинкою (4) та упертим карнизом (5) нижні кінцівки плоду. Повздовжня лінійка (2) дозволяє вимірювати тім'яно-п'ятковий розмір та встановлювати його вік. Потім вертикальною лінійкою (6) вимірюємо довжину плоду, а горизонтальною лінійкою (8) ширину. Використання пристрою такої конструкції дозволяє одночасно встановлювати морфометричні дані плоду, а також покращує умови для проведення необхідних неокатологічних досліджень. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Вимірювальний пристрій для плоду, що містить дерев'яний короб, лінійки, металевий стрижень, пластину, який відрізняється тим, що за допомогою зміщуваного обмежника фіксується голова плоду, а металевою пластинкою та упертим карнизом фіксуються його нижні кінцівки. 2. Вимірювальний пристрій для плоду за п. 1, який відрізняється тим, що вертикальною лінійкою вимірюється довжина голови плоду, а ширина визначається П-подібною горизонтальною лінійкою, яка переміщується через спеціальний паз на задній поверхні обмежника. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
