Захищений волоконно-оптичний кабель з одношаровою дротяною бронею

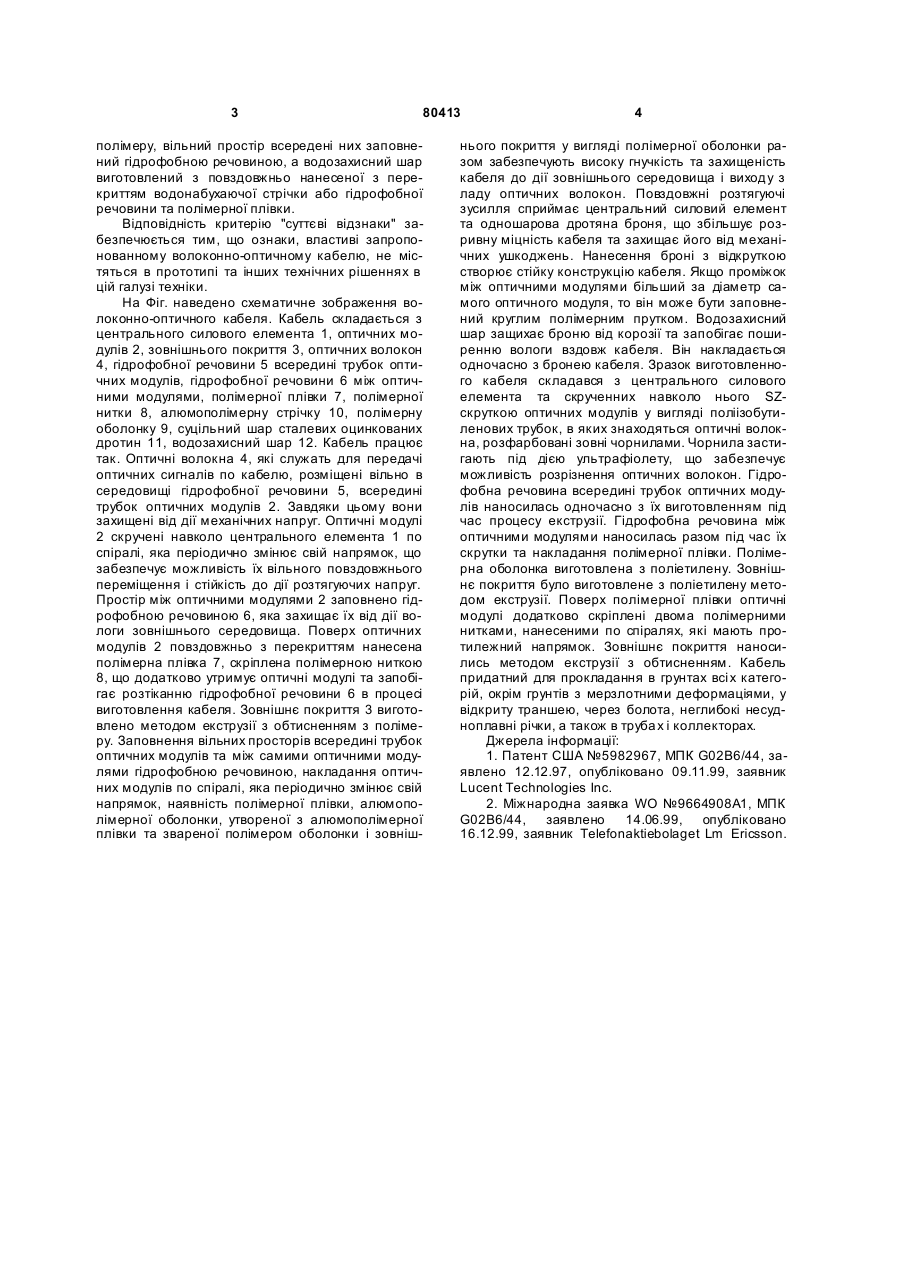

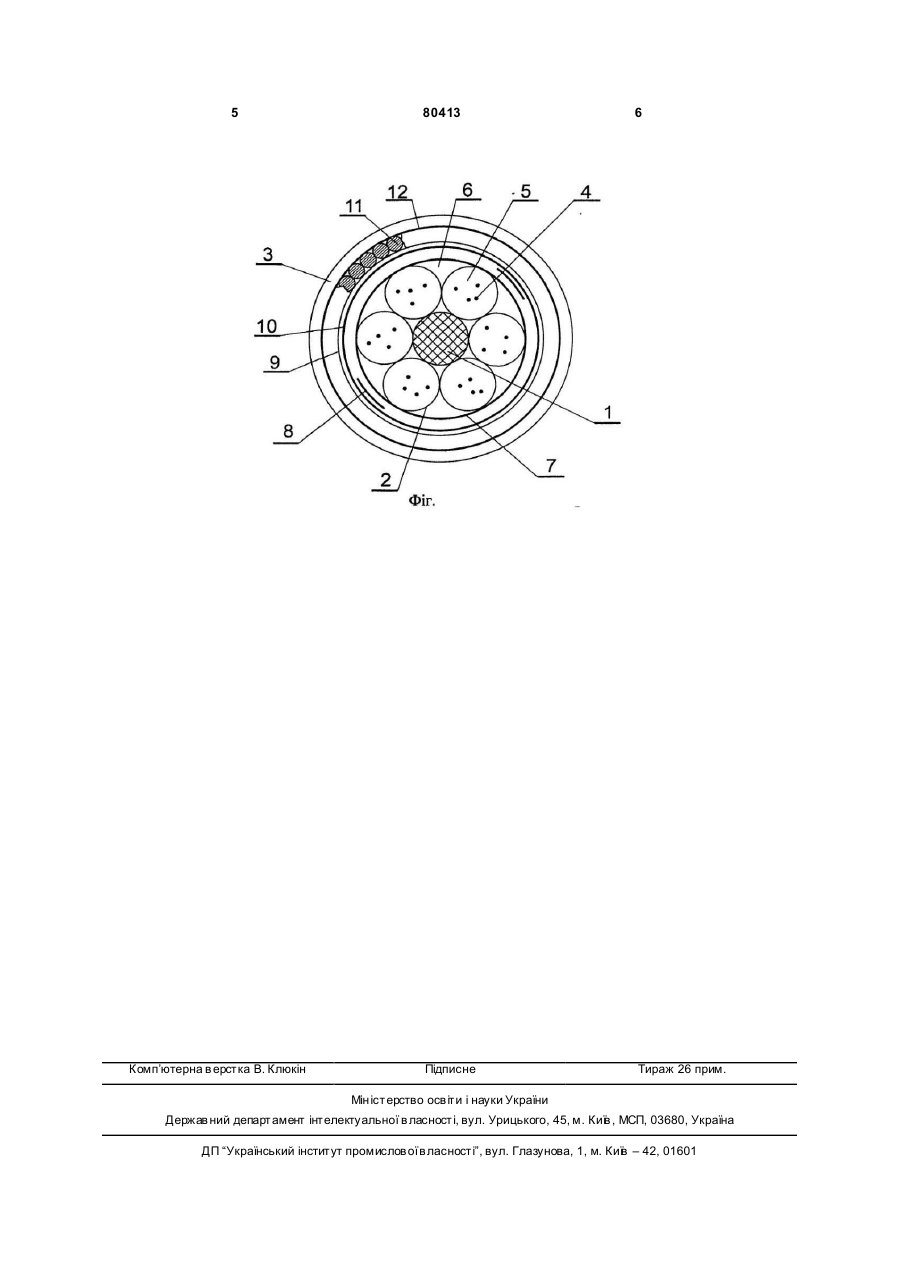

Захищений волоконно-оптичний кабель з одношаровою дротяною бронею, який складається з C2 1 3 80413 полімеру, вільний простір всередені них заповнений гідрофобною речовиною, а водозахисний шар виготовлений з повздовжньо нанесеної з перекриттям водонабухаючої стрічки або гідрофобної речовини та полімерної плівки. Відповідність критерію "суттєві відзнаки" забезпечюється тим, що ознаки, властиві запропонованному волоконно-оптичному кабелю, не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. На Фіг. наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8, алюмополімерну стрічку 10, полімерну оболонку 9, суцільний шар сталевих оцинкованих дротин 11, водозахисний шар 12. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабеля. Зовнішнє покриття 3 виготовлено методом екструзії з обтисненням з полімеру. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки, алюмополімерної оболонки, утвореної з алюмополімерної плівки та звареної полімером оболонки і зовніш 4 нього покриття у вигляді полімерної оболонки разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища і виходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймає центральний силовий елемент та одношарова дротяна броня, що збільшує розривну міцність кабеля та захищає його від механічних ушкоджень. Нанесення броні з відкруткою створює стійку конструкцію кабеля. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Водозахисний шар защихає броню від корозії та запобігає поширенню вологи вздовж кабеля. Він накладається одночасно з бронею кабеля. Зразок виготовленного кабеля складався з центрального силового елемента та скрученних навколо нього SZскруткою оптичних модулів у вигляді поліізобутиленових трубок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх виготовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Полімерна оболонка виготовлена з поліетилену. Зовнішнє покриття було виготовлене з поліетилену методом екструзії. Поверх полімерної плівки оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Зовнішнє покриття наносились методом екструзії з обтисненням. Кабель придатний для прокладання в грунтах всі х категорій, окрім грунтів з мерзлотними деформаціями, у відкриту траншею, через болота, неглибокі несудноплавні річки, а також в труба х і коллекторах. Джерела інформації: 1. Патент США №5982967, МПК G02В6/44, заявлено 12.12.97, опубліковано 09.11.99, заявник Lucent Technologies Inc. 2. Міжнародна заявка WO №9664908А1, МПК G02В6/44, заявлено 14.06.99, опубліковано 16.12.99, заявник Telefonaktiebolaget Lm Ericsson. 5 Комп’ютерна в ерстка В. Клюкін 80413 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
