Пристрій для транспортування і очистки коренебульбоплодів

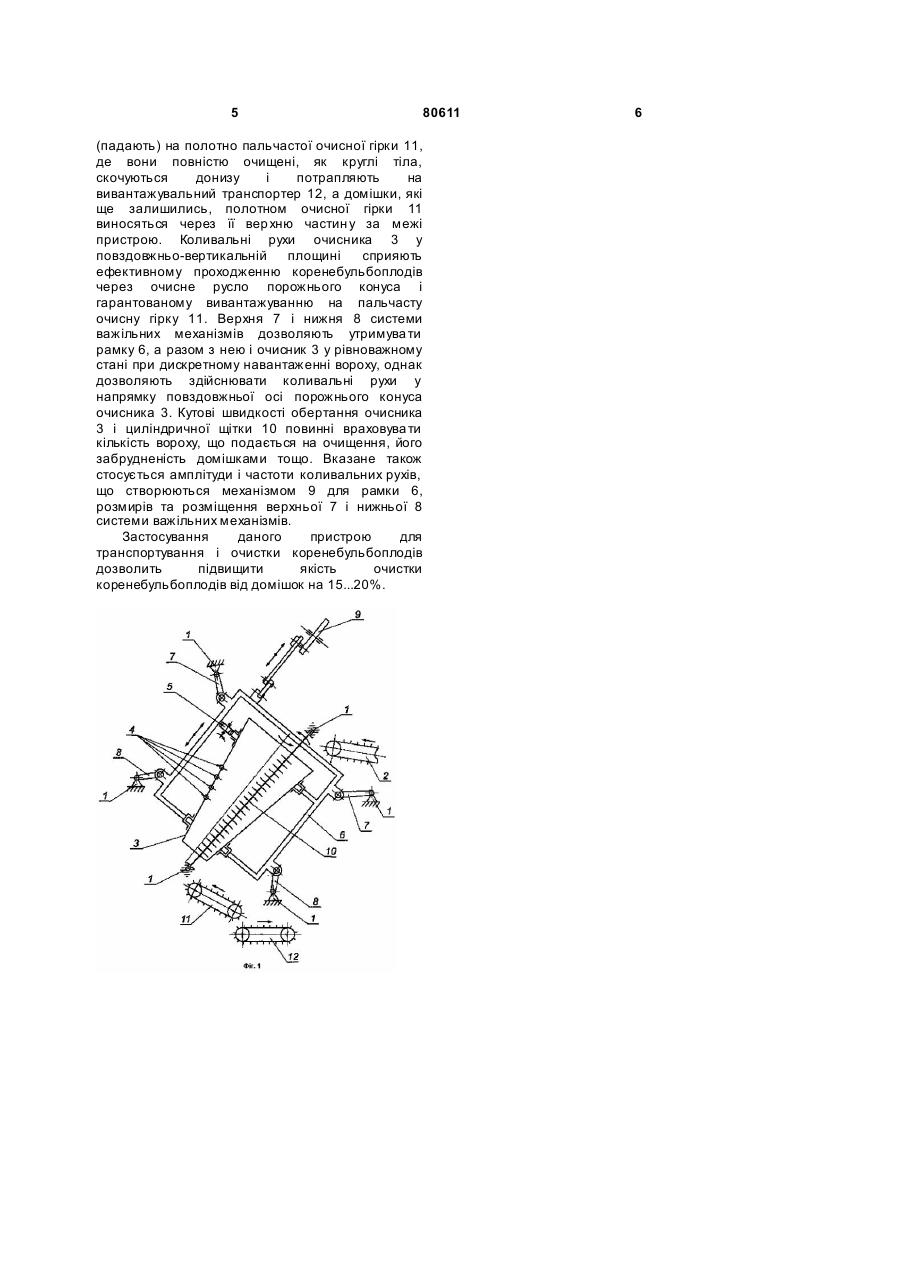

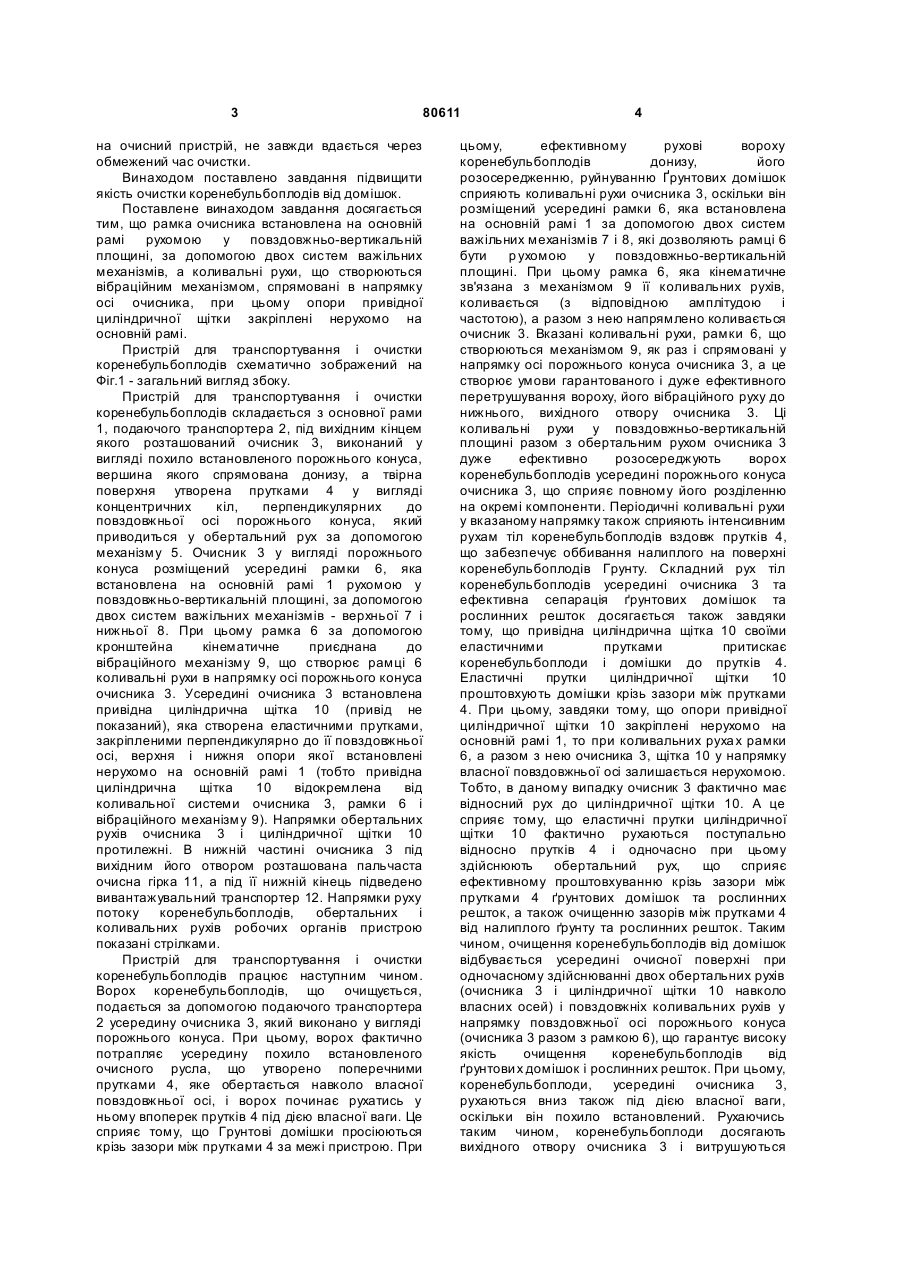

Пристрій для транспортування і очистки коренебульбоплодів, що складається з основної рами, подавального транспортера, сепаруючого робочого органа й вивантажувального транспортера, який відрізняється тим, що сепаруючий робочий орган виконаний у формі порожнистого конуса, усередині якого встановлений активатор, у вигляді привідної циліндричної щітки, та пальчаста очисна гірка, при цьому на основній рамі, рухомо у повздовжньовертикальній площині, встановлена рамка очисника, яка приводиться у рух двома системами важільних механізмів та вібраційним механізмом, що додатково надає останній коливальні рухи, які спрямовані в напрямку осі очисника, при цьому опори привідної циліндричної щітки закріплені нерухомо на основній рамі. (19) (21) a200510820 (22) 15.11.2005 (24) 10.10.2007 (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) SU 1752240 A1, 5 A01D 17/04, 27/04, 07.08.1992 UA 46066 C2, 6 A01D 33/08, B07B 1/00, 15.05.2002 SU 1720537 A1, 5 A01D 33/08, B07B 1/22, 23.03.1992 SU 1303065 A1, 4 A01D 33/08, 15.04.1987 SU 1720539 A1, 5 A01D 33/08, 23.03.1992 SU 75652, A01D, 30.11.1949 GB 265675, A01D, 09.02.1927 GB 1268511, A01D 17/04, 17/10, 29.03.1972 3 80611 на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що рамка очисника встановлена на основній рамі рухомою у повздовжньо-вертикальній площині, за допомогою двох систем важільних механізмів, а коливальні рухи, що створюються вібраційним механізмом, спрямовані в напрямку осі очисника, при цьому опори привідної циліндричної щітки закріплені нерухомо на основній рамі. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подаючого транспортера 2, під вихідним кінцем якого розташований очисник 3, виконаний у вигляді похило встановленого порожнього конуса, вершина якого спрямована донизу, а твірна поверхня утворена прутками 4 у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнього конуса, який приводиться у обертальний рух за допомогою механізму 5. Очисник 3 у вигляді порожнього конуса розміщений усередині рамки 6, яка встановлена на основній рамі 1 рухомою у повздовжньо-вертикальній площині, за допомогою двох систем важільних механізмів - верхньої 7 і нижньої 8. При цьому рамка 6 за допомогою кронштейна кінематичне приєднана до вібраційного механізму 9, що створює рамці 6 коливальні рухи в напрямку осі порожнього конуса очисника 3. Усередині очисника 3 встановлена привідна циліндрична щітка 10 (привід не показаний), яка створена еластичними прутками, закріпленими перпендикулярно до її повздовжньої осі, верхня і нижня опори якої встановлені нерухомо на основній рамі 1 (тобто привідна циліндрична щітка 10 відокремлена від коливальної системи очисника 3, рамки 6 і вібраційного механізму 9). Напрямки обертальних рухів очисника 3 і циліндричної щітки 10 протилежні. В нижній частині очисника 3 під вихідним його отвором розташована пальчаста очисна гірка 11, а під її нижній кінець підведено вивантажувальний транспортер 12. Напрямки руху потоку коренебульбоплодів, обертальних і коливальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 2 усередину очисника 3, який виконано у вигляді порожнього конуса. При цьому, ворох фактично потрапляє усередину похило встановленого очисного русла, що утворено поперечними прутками 4, яке обертається навколо власної повздовжньої осі, і ворох починає рухатись у ньому впоперек прутків 4 під дією власної ваги. Це сприяє тому, що Грунтові домішки просіюються крізь зазори між прутками 4 за межі пристрою. При 4 цьому, ефективному рухові вороху коренебульбоплодів донизу, його розосередженню, руйнуванню Ґрунтових домішок сприяють коливальні рухи очисника 3, оскільки він розміщений усередині рамки 6, яка встановлена на основній рамі 1 за допомогою двох систем важільних механізмів 7 і 8, які дозволяють рамці 6 бути р ухомою у повздовжньо-вертикальній площині. При цьому рамка 6, яка кінематичне зв'язана з механізмом 9 її коливальних рухів, коливається (з відповідною амплітудою і частотою), а разом з нею напрямлено коливається очисник 3. Вказані коливальні рухи, рамки 6, що створюються механізмом 9, як раз і спрямовані у напрямку осі порожнього конуса очисника 3, а це створює умови гарантованого і дуже ефективного перетрушування вороху, його вібраційного руху до нижнього, вихідного отвору очисника 3. Ці коливальні рухи у повздовжньо-вертикальній площині разом з обертальним рухом очисника 3 дуже ефективно розосереджують ворох коренебульбоплодів усередині порожнього конуса очисника 3, що сприяє повному його розділенню на окремі компоненти. Періодичні коливальні рухи у вказаному напрямку також сприяють інтенсивним рухам тіл коренебульбоплодів вздовж прутків 4, що забезпечує оббивання налиплого на поверхні коренебульбоплодів Грунту. Складний рух тіл коренебульбоплодів усередині очисника 3 та ефективна сепарація ґрунтових домішок та рослинних решток досягається також завдяки тому, що привідна циліндрична щітка 10 своїми еластичними прутками притискає коренебульбоплоди і домішки до прутків 4. Еластичні прутки циліндричної щітки 10 проштовхують домішки крізь зазори між прутками 4. При цьому, завдяки тому, що опори привідної циліндричної щітки 10 закріплені нерухомо на основній рамі 1, то при коливальних руха х рамки 6, а разом з нею очисника 3, щітка 10 у напрямку власної повздовжньої осі залишається нерухомою. Тобто, в даному випадку очисник 3 фактично має відносний рух до циліндричної щітки 10. А це сприяє тому, що еластичні прутки циліндричної щітки 10 фактично рухаються поступально відносно прутків 4 і одночасно при цьому здійснюють обертальний рух, що сприяє ефективному проштовхуванню крізь зазори між прутками 4 ґрунтових домішок та рослинних решток, а також очищенню зазорів між прутками 4 від налиплого ґрунту та рослинних решток. Таким чином, очищення коренебульбоплодів від домішок відбувається усередині очисної поверхні при одночасному здійснюванні двох обертальних рухів (очисника 3 і циліндричної щітки 10 навколо власних осей) і повздовжніх коливальних рухів у напрямку повздовжньої осі порожнього конуса (очисника 3 разом з рамкою 6), що гарантує високу якість очищення коренебульбоплодів від ґрунтови х домішок і рослинних решток. При цьому, коренебульбоплоди, усередині очисника 3, рухаються вниз також під дією власної ваги, оскільки він похило встановлений. Рухаючись таким чином, коренебульбоплоди досягають вихідного отвору очисника 3 і витрушуються 5 80611 (падають) на полотно пальчастої очисної гірки 11, де вони повністю очищені, як круглі тіла, скочуються донизу і потрапляють на вивантажувальний транспортер 12, а домішки, які ще залишились, полотном очисної гірки 11 виносяться через її вер хню частин у за межі пристрою. Коливальні рухи очисника 3 у повздовжньо-вертикальній площині сприяють ефективному проходженню коренебульбоплодів через очисне русло порожнього конуса і гарантованому вивантажуванню на пальчасту очисну гірку 11. Верхня 7 і нижня 8 системи важільних механізмів дозволяють утримува ти рамку 6, а разом з нею і очисник 3 у рівноважному стані при дискретному навантаженні вороху, однак дозволяють здійснювати коливальні рухи у напрямку повздовжньої осі порожнього конуса очисника 3. Кутові швидкості обертання очисника 3 і циліндричної щітки 10 повинні враховува ти кількість вороху, що подається на очищення, його забрудненість домішками тощо. Вказане також стосується амплітуди і частоти коливальних рухів, що створюються механізмом 9 для рамки 6, розмирів та розміщення верхньої 7 і нижньої 8 системи важільних механізмів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15...20%. 6
