Формула / Реферат

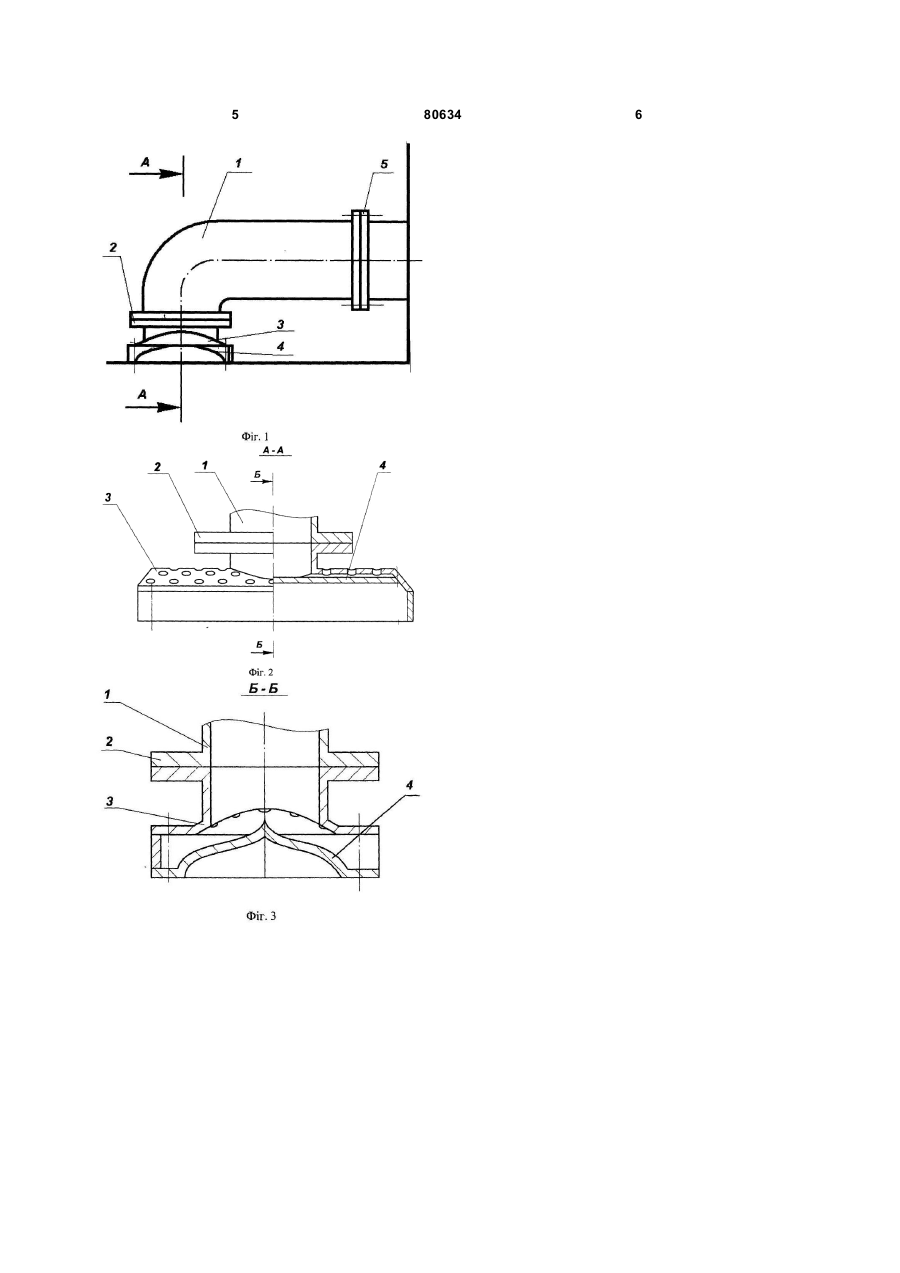

Приймально-роздавальний патрубок резервуара для рідини, що складається з коліноподібного корпуса, засобу для захисту дна резервуара від гідравлічного удару струмини рідини та засобу для направлення рідини в різні боки, який відрізняється тим, що як засіб для захисту дна резервуара від гідравлічного удару струмини рідини він містить розсікач, який складається із двох симетричних частин, поверхня кожної з яких утворена синусоїдальною кривою, а як засіб для направлення рідини в різні боки - направляючий зонт з отворами на поверхні, який з'єднаний з корпусом патрубка за допомогою фланців.

Текст

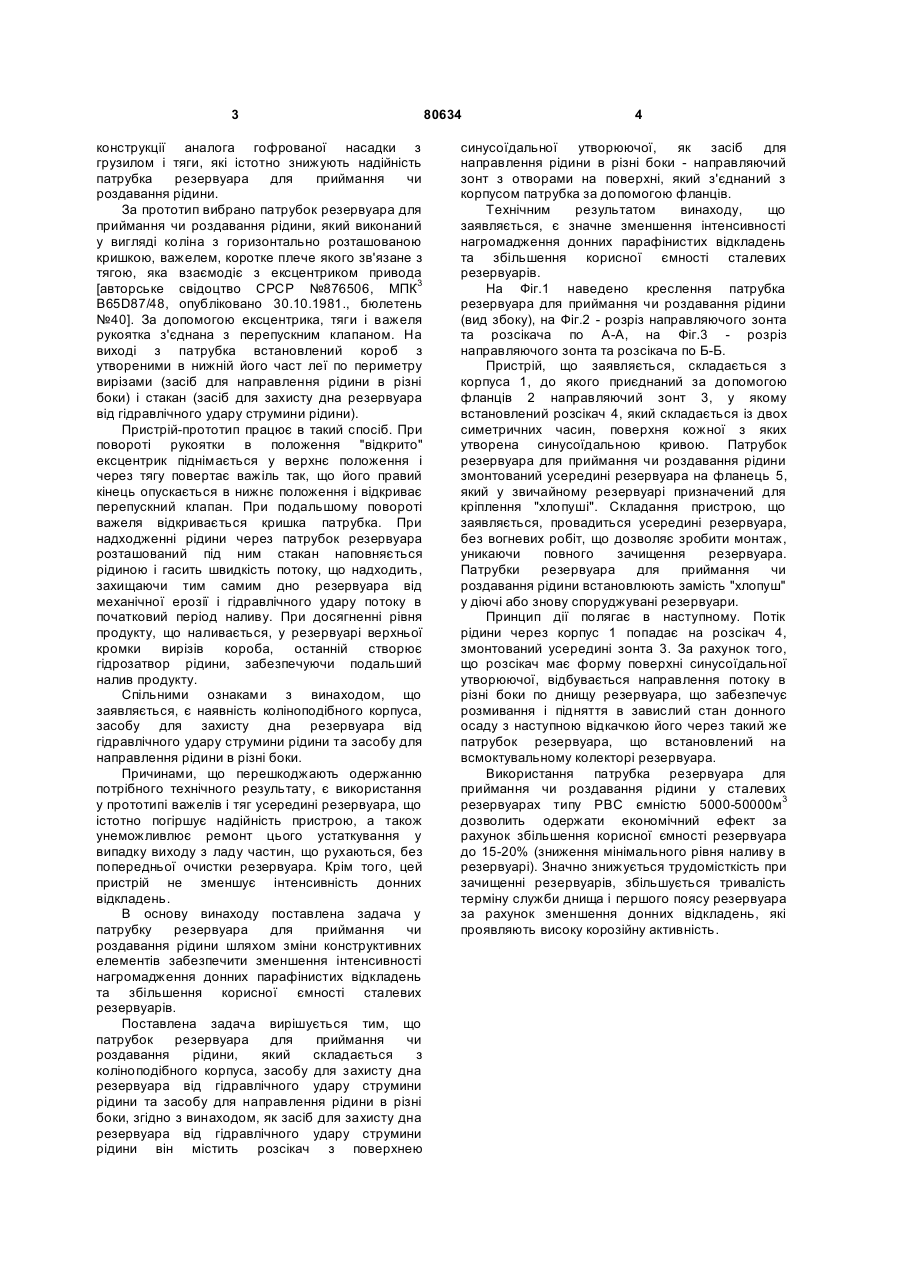

Приймально-роздавальний патрубок резервуара для рідини, що складається з коліноподібного корпуса, засобу для захисту дна резервуара від гідравлічного удару струмини рідини та засобу для направлення рідини в різні боки, який відрізняється тим, що як засіб для захисту дна резервуара від гідравлічного удару струмини рідини він містить розсікач, який складається із двох симетричних частин, поверхня кожної з яких утворена синусоїдальною кривою, а як засіб для направлення рідини в різні боки направляючий зонт з отворами на поверхні, який з'єднаний з корпусом патрубка за допомогою фланців. Винахід належить до пристроїв та пристосувань, що полегшують завантаження або розвантаження резервуарів для нафти та нафтопродуктів і може знайти застосування в нафтовій та нафтопереробній промисловості. Відомий патрубок, резервуара для приймання чи роздавання рідини [патент Російської Федерації №2036124, МПК6 B65D90/54, дата публікації 1995.05.27.], який складається з встановленої на днище на опорі похилої вигнутої труби й укріпленої на патрубку кришки з тягою. Він змонтований у стінці над днищем циліндричного корпуса резервуара для нафтопродуктів. Патрубок резервуара і верхня ділянка похилої труби виконані з косими торцями, причому верхня ділянка похилої труби шарнірно з'єднана з кришкою і через додаткову тягу з патрубком резервуара для приймання чи роздавання рідини з боку, протилежного кріпленню кришки. Опора утворена укріпленим на нижньому кінці вигнутої похилої труби роликом і похилою пластиною, укріпленою на днищі, похила вигнута труба розміщена таким чином, що її верхня ділянка розташована на площині, що проходить через подовжню вісь патрубка, а нижня ділянка його розміщена так, що його подовжня вісь симетрії збігається з хордою поперечного перерізу циліндричного корпуса резервуара. Спільними ознаками з винаходом, що заявляється є наявність вигнутої труби. Причинами, що перешкоджають одержанню потрібного технічного результату, є наявність у конструкції аналога рухомих деталей і тяг, які істотно знижують надійність патрубка резервуара для приймання чи роздавання рідини. Відомий також патрубок резервуара для приймання чи роздавання рідини [авторське свідоцтво СРСР №518422, МПК2 В65D87/48, дата публікації 25.06.76., бюлетень №23], що складається з коліноподібного корпуса з косим зрізом, кришки і з'єднаної з нею тяги для керування роботою. На нижньому кінці корпуса розміщена гофрована насадка з грузилом, яка зв'язана з ним тягою для регулювання величини її опускання, а кришка шарнірно укріплена на патрубку. Спільними ознаками з винаходом, що заявляється, є наявність коліноподібного корпуса. Причинами, що перешкоджають одержанню потрібного технічного результату, є наявність у (19) UA (11) 80634 (13) C2 (21) a200601860 (22) 21.02.2006 (24) 10.10.2007 (72) БАРСУКОВ ІГОР МИКОЛАЙОВИЧ, UA, БУРАК ІГОР ЗІНОВІЙОВИЧ, UA, ЛІНЧЕВСЬКИЙ МИХАЙЛО ПЕТРОВИЧ, UA, НЕМЧИН ДАНИЛО ОЛЕКСАНДРОВИЧ, UA, ОХРІМЧУК СЕРГІЙ ОЛЕКСІЙОВИЧ, UA, СТАДНІК ГЕННАДІЙ ВАСИЛЬОВИЧ, UA, СТЕЦЬКІВ ІГОР МИХАЙЛОВИЧ, UA, ТАРАШЕВСЬКИЙ ВЛАДИСЛАВ СТАНІСЛАВОВИЧ, UA, ШЕЙКО АНАТОЛІЙ ДМИТРОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "УКРАЇНСЬКІ ТЕХНОЛОГІЇ", UA (56) SU 876506, 05.11.1981 SU 518422, 15.07.1976 RU 2166594 C1, 10.05.2001 3 конструкції аналога гофрованої насадки з грузилом і тяги, які істотно знижують надійність патрубка резервуара для приймання чи роздавання рідини. За прототип вибрано патрубок резервуара для приймання чи роздавання рідини, який виконаний у вигляді коліна з горизонтально розташованою кришкою, важелем, коротке плече якого зв'язане з тягою, яка взаємодіє з ексцентриком привода [авторське свідоцтво СРСР №876506, МПК3 B65D87/48, опубліковано 30.10.1981., бюлетень №40]. За допомогою ексцентрика, тяги і важеля рукоятка з'єднана з перепускним клапаном. На виході з патрубка встановлений короб з утвореними в нижній його част леї по периметру вирізами (засіб для направлення рідини в різні боки) і стакан (засіб для захисту дна резервуара від гідравлічного удару струмини рідини). Пристрій-прототип працює в такий спосіб. При повороті рукоятки в положення "відкрито" ексцентрик піднімається у верхнє положення і через тягу повертає важіль так, що його правий кінець опускається в нижнє положення і відкриває перепускний клапан. При подальшому повороті важеля відкривається кришка патрубка. При надходженні рідини через патрубок резервуара розташований під ним стакан наповняється рідиною і гасить швидкість потоку, що надходить, захищаючи тим самим дно резервуара від механічної ерозії і гідравлічного удару потоку в початковий період наливу. При досягненні рівня продукту, що наливається, у резервуарі верхньої кромки вирізів короба, останній створює гідрозатвор рідини, забезпечуючи подальший налив продукту. Спільними ознаками з винаходом, що заявляється, є наявність коліноподібного корпуса, засобу для захисту дна резервуара від гідравлічного удару струмини рідини та засобу для направлення рідини в різні боки. Причинами, що перешкоджають одержанню потрібного технічного результату, є використання у прототипі важелів і тяг усередині резервуара, що істотно погіршує надійність пристрою, а також унеможливлює ремонт цього устаткування у випадку виходу з ладу частин, що рухаються, без попередньої очистки резервуара. Крім того, цей пристрій не зменшує інтенсивність донних відкладень. В основу винаходу поставлена задача у патрубку резервуара для приймання чи роздавання рідини шляхом зміни конструктивних елементів забезпечити зменшення інтенсивності нагромадження донних парафінистих відкладень та збільшення корисної ємності сталевих резервуарів. Поставлена задача вирішується тим, що патрубок резервуара для приймання чи роздавання рідини, який складається з коліноподібного корпуса, засобу для захисту дна резервуара від гідравлічного удару струмини рідини та засобу для направлення рідини в різні боки, згідно з винаходом, як засіб для захисту дна резервуара від гідравлічного удару струмини рідини він містить розсікач з поверхнею 80634 4 синусоїдальної утворюючої, як засіб для направлення рідини в різні боки - направляючий зонт з отворами на поверхні, який з'єднаний з корпусом патрубка за допомогою фланців. Технічним результатом винаходу, що заявляється, є значне зменшення інтенсивності нагромадження донних парафінистих відкладень та збільшення корисної ємності сталевих резервуарів. На Фіг.1 наведено креслення патрубка резервуара для приймання чи роздавання рідини (вид збоку), на Фіг.2 - розріз направляючого зонта та розсікача по А-А, на Фіг.3 - розріз направляючого зонта та розсікача по Б-Б. Пристрій, що заявляється, складається з корпуса 1, до якого приєднаний за допомогою фланців 2 направляючий зонт 3, у якому встановлений розсікач 4, який складається із двох симетричних часин, поверхня кожної з яких утворена синусоїдальною кривою. Патрубок резервуара для приймання чи роздавання рідини змонтований усередині резервуара на фланець 5, який у звичайному резервуарі призначений для кріплення "хлопуші". Складання пристрою, що заявляється, провадиться усередині резервуара, без вогневих робіт, що дозволяє зробити монтаж, уникаючи повного зачищення резервуара. Патрубки резервуара для приймання чи роздавання рідини встановлюють замість "хлопуш" у діючі або знову споруджувані резервуари. Принцип дії полягає в наступному. Потік рідини через корпус 1 попадає на розсікач 4, змонтований усередині зонта 3. За рахунок того, що розсікач має форму поверхні синусоїдальної утворюючої, відбувається направлення потоку в різні боки по днищу резервуара, що забезпечує розмивання і підняття в завислий стан донного осаду з наступною відкачкою його через такий же патрубок резервуара, що встановлений на всмоктувальному колекторі резервуара. Використання патрубка резервуара для приймання чи роздавання рідини у сталевих резервуарах типу РВС ємністю 5000-50000м3 дозволить одержати економічний ефект за рахунок збільшення корисної ємності резервуара до 15-20% (зниження мінімального рівня наливу в резервуарі). Значно знижується трудомісткість при зачищенні резервуарів, збільшується тривалість терміну служби днища і першого поясу резервуара за рахунок зменшення донних відкладень, які проявляють високу корозійну активність. 5 80634 6

Дивитися

Додаткова інформація

Назва патенту англійською

Receiving-distributing branch pipe of tank for liquid

Автори англійською

Barsukov Ihor Mykolaiovych, Burak Ihor Zinoviiovych, Linchevskyi Mykhailo Petrovych, Nemchyn Danylo Oleksandrovych, Okhrimchuk Serhii Oleksiiovych, Stadnik Hennadii Vasyliovych, Stetskiv Ihor Mykhailovych, Tarashevskyi Vladyslav Stanislavovych, Sheiko Anatolii Dmytrovych

Назва патенту російською

Приемно-раздаточный патрубок резервуара для жидкости

Автори російською

Барсуков Игорь Николаевич, Бурак Игорь Зиновьевич, Линчевский Михаил Петрович, Немчин Даниил Александрович, Охримчук Сергей Алексеевич, Стадник Геннадий Васильевич, Стецькив Игорь Михайлович, Тарашевский Владислав Станиславович, Шейко Анатолий Дмитриевич

МПК / Мітки

МПК: B65D 88/54, B65D 90/00

Мітки: рідини, приймально-роздавальний, резервуара, патрубок
