Затиск підтримуючий

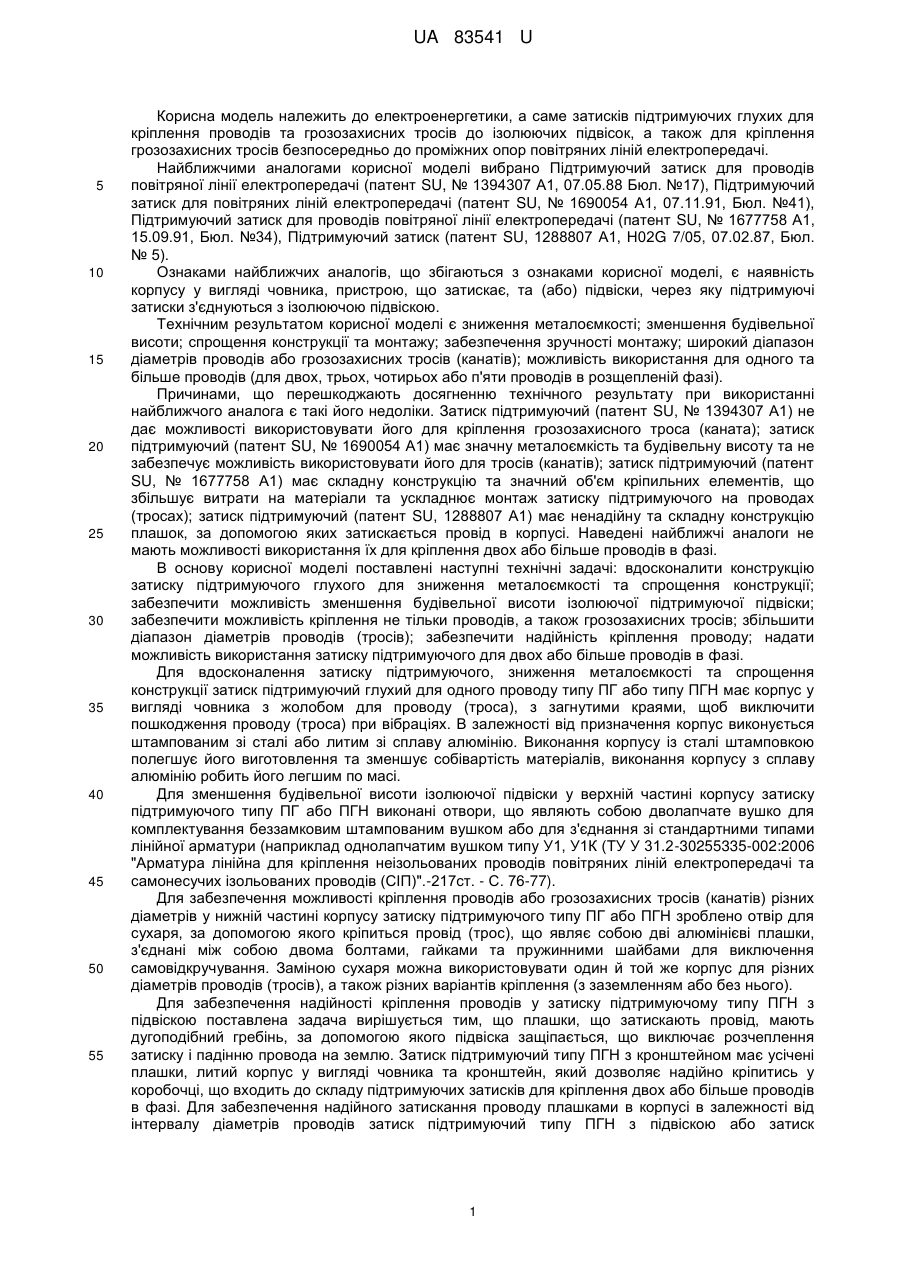

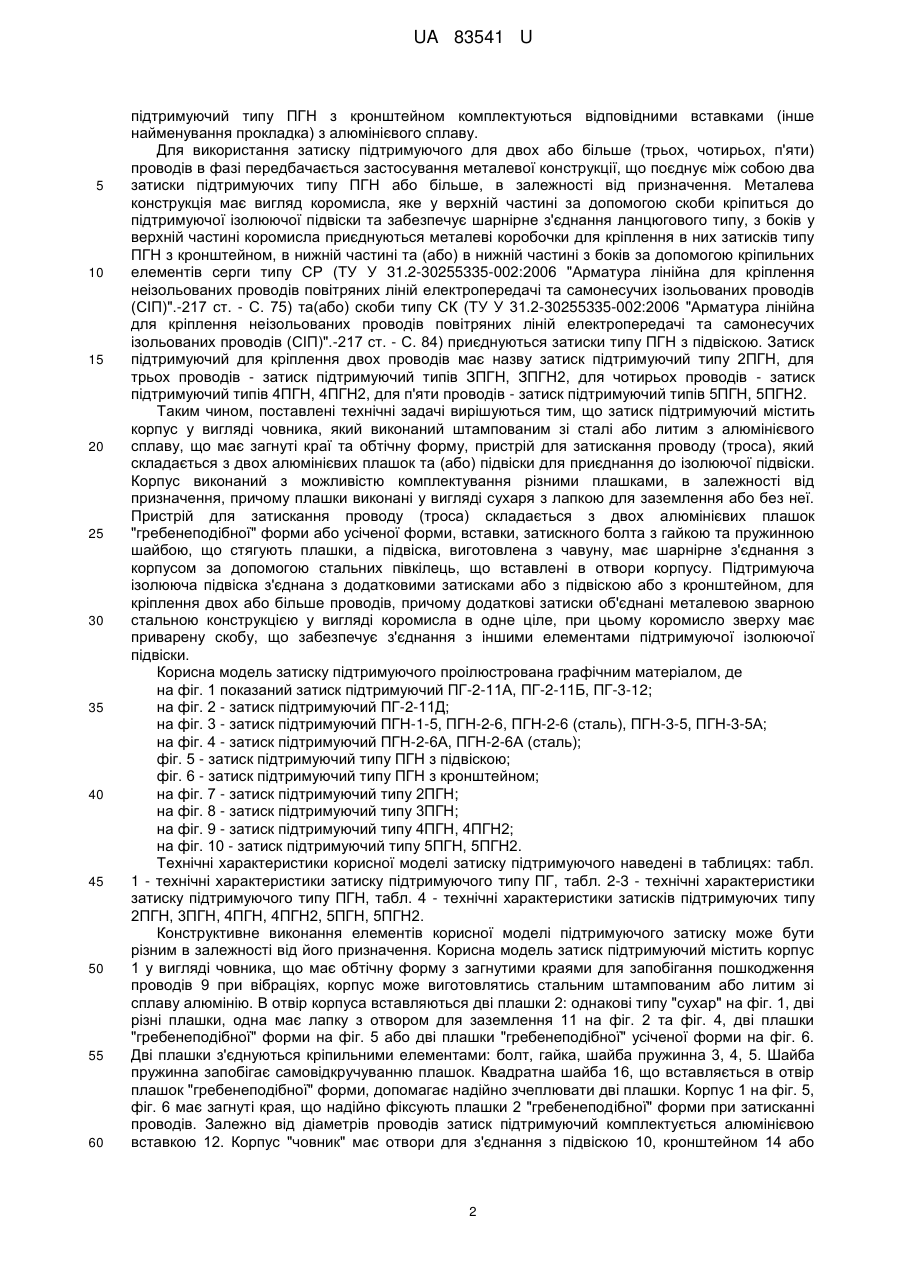

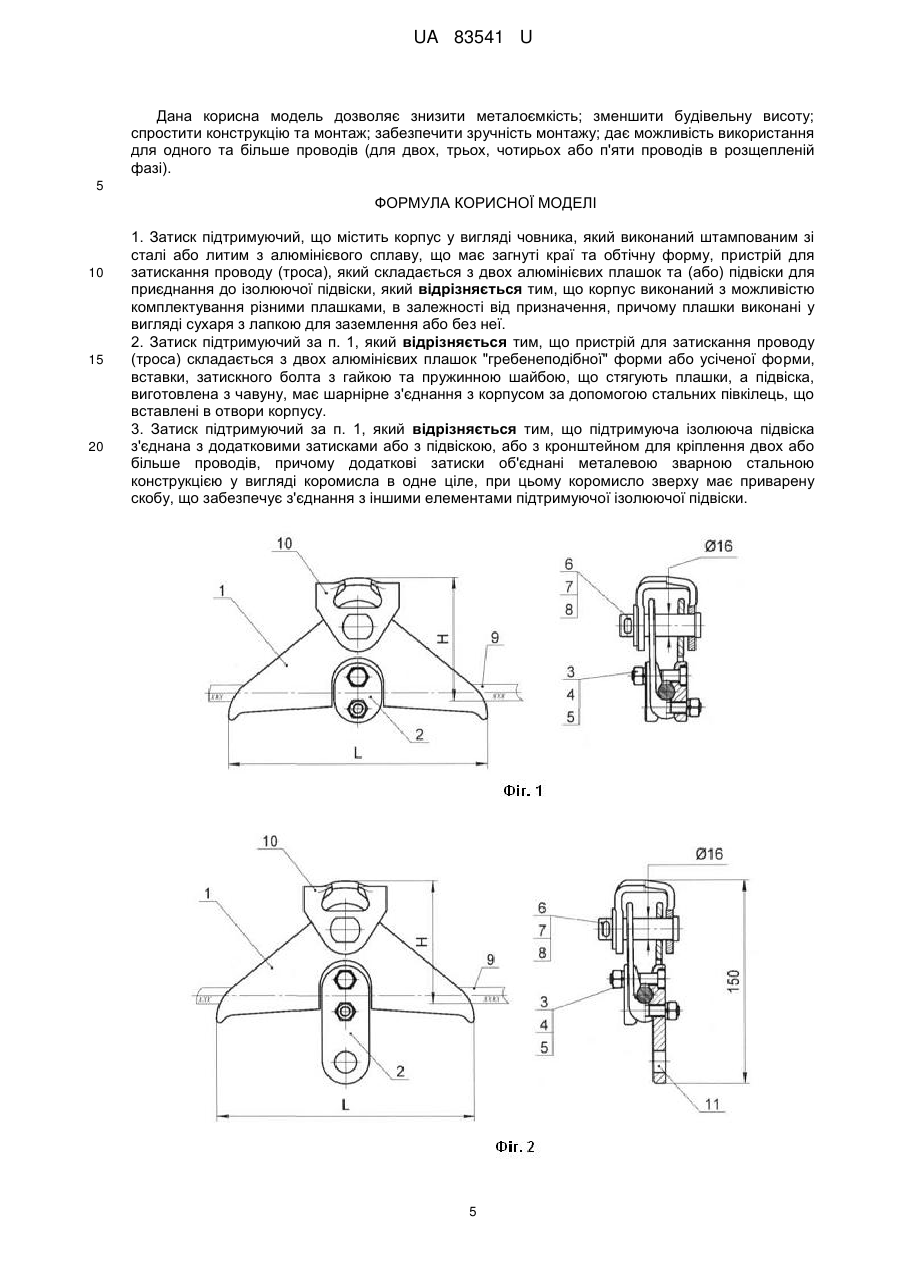

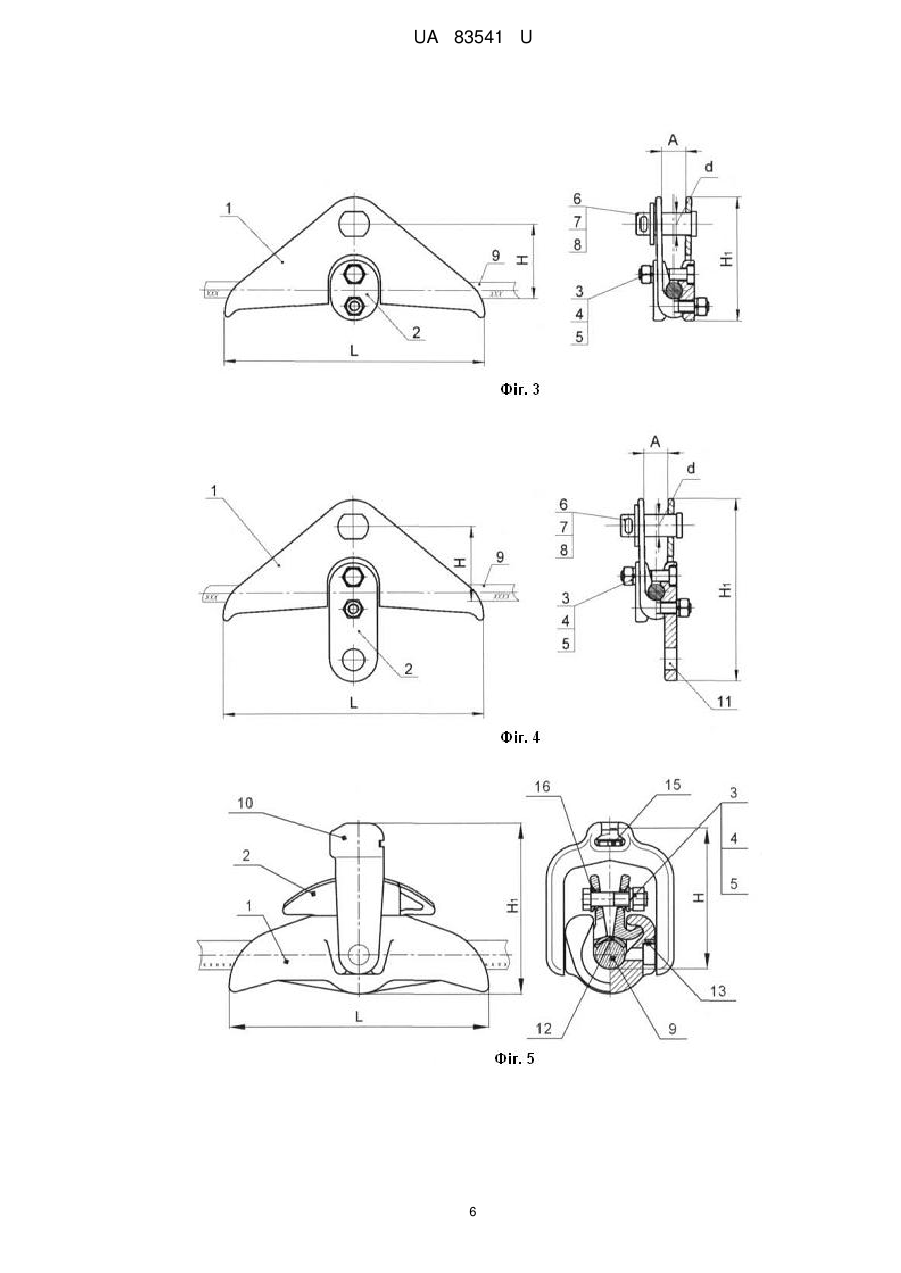

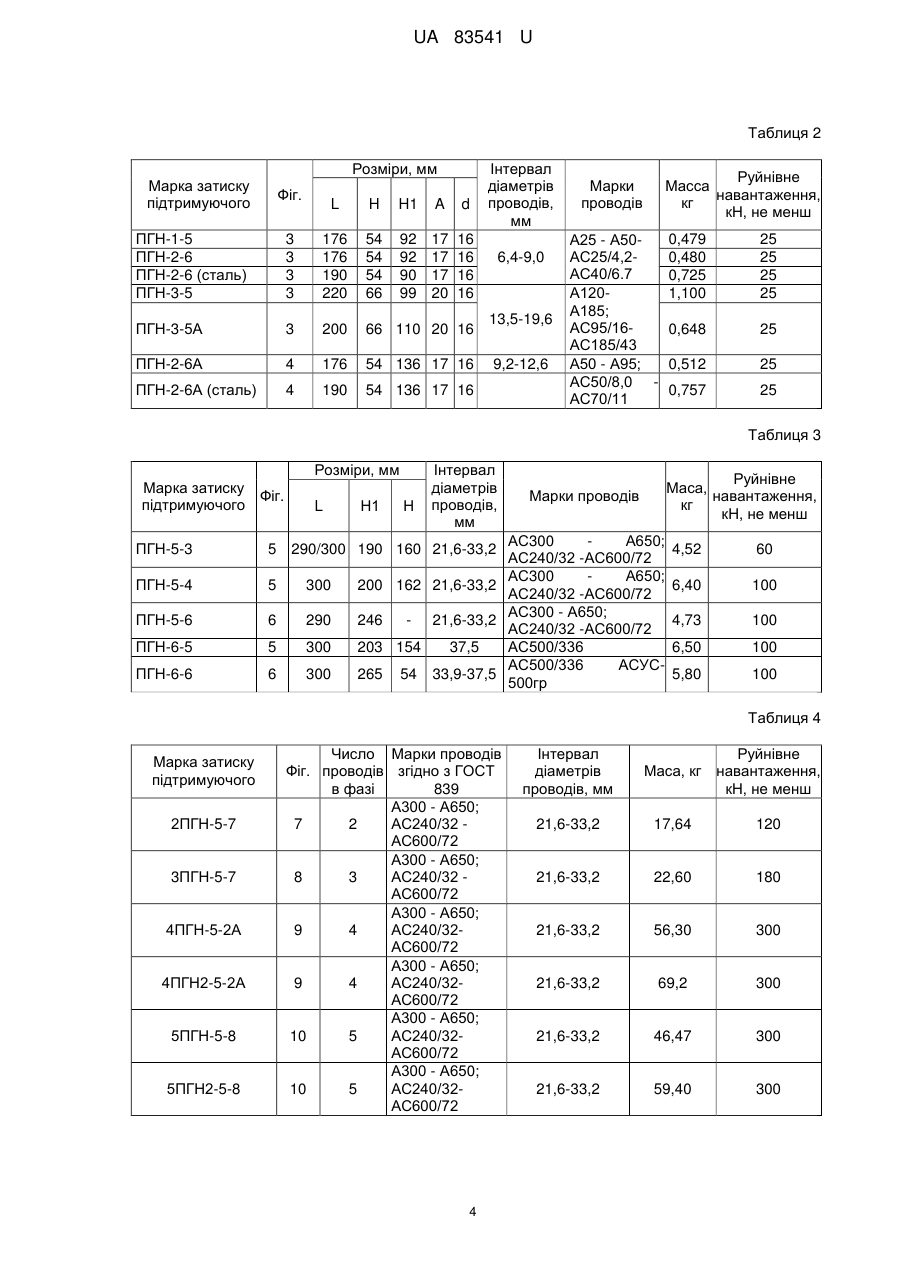

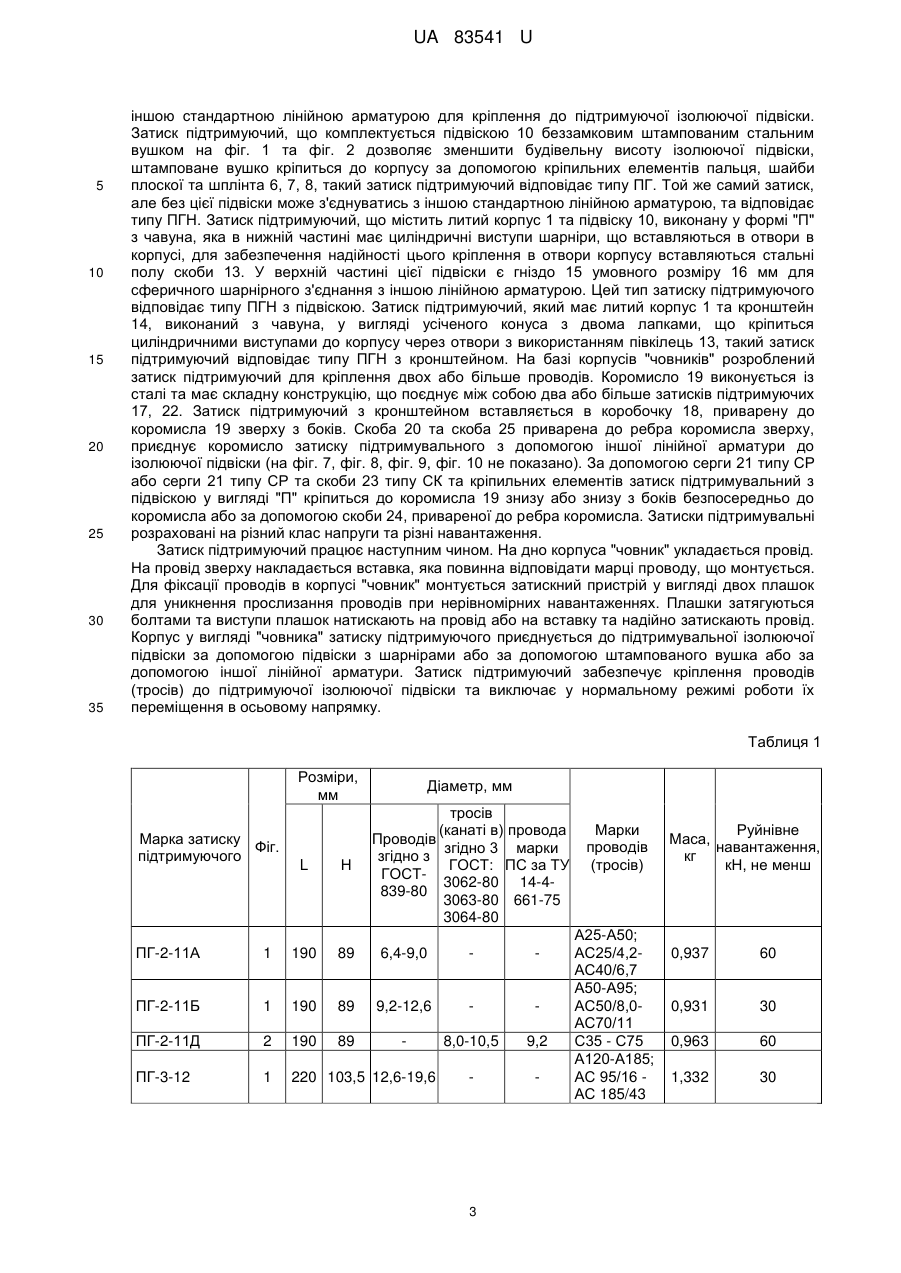

Реферат: UA 83541 U UA 83541 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроенергетики, а саме затисків підтримуючих глухих для кріплення проводів та грозозахисних тросів до ізолюючих підвісок, а також для кріплення грозозахисних тросів безпосередньо до проміжних опор повітряних ліній електропередачі. Найближчими аналогами корисної моделі вибрано Підтримуючий затиск для проводів повітряної лінії електропередачі (патент SU, № 1394307 А1, 07.05.88 Бюл. №17), Підтримуючий затиск для повітряних ліній електропередачі (патент SU, № 1690054 А1, 07.11.91, Бюл. №41), Підтримуючий затиск для проводів повітряної лінії електропередачі (патент SU, № 1677758 А1, 15.09.91, Бюл. №34), Підтримуючий затиск (патент SU, 1288807 А1, Н02G 7/05, 07.02.87, Бюл. № 5). Ознаками найближчих аналогів, що збігаються з ознаками корисної моделі, є наявність корпусу у вигляді човника, пристрою, що затискає, та (або) підвіски, через яку підтримуючі затиски з'єднуються з ізолюючою підвіскою. Технічним результатом корисної моделі є зниження металоємкості; зменшення будівельної висоти; спрощення конструкції та монтажу; забезпечення зручності монтажу; широкий діапазон діаметрів проводів або грозозахисних тросів (канатів); можливість використання для одного та більше проводів (для двох, трьох, чотирьох або п'яти проводів в розщепленій фазі). Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога є такі його недоліки. Затиск підтримуючий (патент SU, № 1394307 А1) не дає можливості використовувати його для кріплення грозозахисного троса (каната); затиск підтримуючий (патент SU, № 1690054 А1) має значну металоємкість та будівельну висоту та не забезпечує можливість використовувати його для тросів (канатів); затиск підтримуючий (патент SU, № 1677758 А1) має складну конструкцію та значний об'єм кріпильних елементів, що збільшує витрати на матеріали та ускладнює монтаж затиску підтримуючого на проводах (тросах); затиск підтримуючий (патент SU, 1288807 А1) має ненадійну та складну конструкцію плашок, за допомогою яких затискається провід в корпусі. Наведені найближчі аналоги не мають можливості використання їх для кріплення двох або більше проводів в фазі. В основу корисної моделі поставлені наступні технічні задачі: вдосконалити конструкцію затиску підтримуючого глухого для зниження металоємкості та спрощення конструкції; забезпечити можливість зменшення будівельної висоти ізолюючої підтримуючої підвіски; забезпечити можливість кріплення не тільки проводів, а також грозозахисних тросів; збільшити діапазон діаметрів проводів (тросів); забезпечити надійність кріплення проводу; надати можливість використання затиску підтримуючого для двох або більше проводів в фазі. Для вдосконалення затиску підтримуючого, зниження металоємкості та спрощення конструкції затиск підтримуючий глухий для одного проводу типу ПГ або типу ПГН має корпус у вигляді човника з жолобом для проводу (троса), з загнутими краями, щоб виключити пошкодження проводу (троса) при вібраціях. В залежності від призначення корпус виконується штампованим зі сталі або литим зі сплаву алюмінію. Виконання корпусу із сталі штамповкою полегшує його виготовлення та зменшує собівартість матеріалів, виконання корпусу з сплаву алюмінію робить його легшим по масі. Для зменшення будівельної висоти ізолюючої підвіски у верхній частині корпусу затиску підтримуючого типу ПГ або ПГН виконані отвори, що являють собою дволапчате вушко для комплектування беззамковим штампованим вушком або для з'єднання зі стандартними типами лінійної арматури (наприклад однолапчатим вушком типу У1, У1К (ТУ У 31.2-30255335-002:2006 "Арматура лінійна для кріплення неізольованих проводів повітряних ліній електропередачі та самонесучих ізольованих проводів (СІП)".-217ст. - С. 76-77). Для забезпечення можливості кріплення проводів або грозозахисних тросів (канатів) різних діаметрів у нижній частині корпусу затиску підтримуючого типу ПГ або ПГН зроблено отвір для сухаря, за допомогою якого кріпиться провід (трос), що являє собою дві алюмінієві плашки, з'єднані між собою двома болтами, гайками та пружинними шайбами для виключення самовідкручування. Заміною сухаря можна використовувати один й той же корпус для різних діаметрів проводів (тросів), а також різних варіантів кріплення (з заземленням або без нього). Для забезпечення надійності кріплення проводів у затиску підтримуючому типу ПГН з підвіскою поставлена задача вирішується тим, що плашки, що затискають провід, мають дугоподібний гребінь, за допомогою якого підвіска защіпається, що виключає розчеплення затиску і падінню провода на землю. Затиск підтримуючий типу ПГН з кронштейном має усічені плашки, литий корпус у вигляді човника та кронштейн, який дозволяє надійно кріпитись у коробочці, що входить до складу підтримуючих затисків для кріплення двох або більше проводів в фазі. Для забезпечення надійного затискання проводу плашками в корпусі в залежності від інтервалу діаметрів проводів затиск підтримуючий типу ПГН з підвіскою або затиск 1 UA 83541 U 5 10 15 20 25 30 35 40 45 50 55 60 підтримуючий типу ПГН з кронштейном комплектуються відповідними вставками (інше найменування прокладка) з алюмінієвого сплаву. Для використання затиску підтримуючого для двох або більше (трьох, чотирьох, п'яти) проводів в фазі передбачається застосування металевої конструкції, що поєднує між собою два затиски підтримуючих типу ПГН або більше, в залежності від призначення. Металева конструкція має вигляд коромисла, яке у верхній частині за допомогою скоби кріпиться до підтримуючої ізолюючої підвіски та забезпечує шарнірне з'єднання ланцюгового типу, з боків у верхній частині коромисла приєднуються металеві коробочки для кріплення в них затисків типу ПГН з кронштейном, в нижній частині та (або) в нижній частині з боків за допомогою кріпильних елементів серги типу СР (ТУ У 31.2-30255335-002:2006 "Арматура лінійна для кріплення неізольованих проводів повітряних ліній електропередачі та самонесучих ізольованих проводів (СІП)".-217 ст. - С. 75) та(або) скоби типу СК (ТУ У 31.2-30255335-002:2006 "Арматура лінійна для кріплення неізольованих проводів повітряних ліній електропередачі та самонесучих ізольованих проводів (СІП)".-217 ст. - С. 84) приєднуються затиски типу ПГН з підвіскою. Затиск підтримуючий для кріплення двох проводів має назву затиск підтримуючий типу 2ПГН, для трьох проводів - затиск підтримуючий типів ЗПГН, ЗПГН2, для чотирьох проводів - затиск підтримуючий типів 4ПГН, 4ПГН2, для п'яти проводів - затиск підтримуючий типів 5ПГН, 5ПГН2. Таким чином, поставлені технічні задачі вирішуються тим, що затиск підтримуючий містить корпус у вигляді човника, який виконаний штампованим зі сталі або литим з алюмінієвого сплаву, що має загнуті краї та обтічну форму, пристрій для затискання проводу (троса), який складається з двох алюмінієвих плашок та (або) підвіски для приєднання до ізолюючої підвіски. Корпус виконаний з можливістю комплектування різними плашками, в залежності від призначення, причому плашки виконані у вигляді сухаря з лапкою для заземлення або без неї. Пристрій для затискання проводу (троса) складається з двох алюмінієвих плашок "гребенеподібної" форми або усіченої форми, вставки, затискного болта з гайкою та пружинною шайбою, що стягують плашки, а підвіска, виготовлена з чавуну, має шарнірне з'єднання з корпусом за допомогою стальних півкілець, що вставлені в отвори корпусу. Підтримуюча ізолююча підвіска з'єднана з додатковими затисками або з підвіскою або з кронштейном, для кріплення двох або більше проводів, причому додаткові затиски об'єднані металевою зварною стальною конструкцією у вигляді коромисла в одне ціле, при цьому коромисло зверху має приварену скобу, що забезпечує з'єднання з іншими елементами підтримуючої ізолюючої підвіски. Корисна модель затиску підтримуючого проілюстрована графічним матеріалом, де на фіг. 1 показаний затиск підтримуючий ПГ-2-11А, ПГ-2-11Б, ПГ-3-12; на фіг. 2 - затиск підтримуючий ПГ-2-11Д; на фіг. 3 - затиск підтримуючий ПГН-1-5, ПГН-2-6, ПГН-2-6 (сталь), ПГН-3-5, ПГН-3-5А; на фіг. 4 - затиск підтримуючий ПГН-2-6А, ПГН-2-6А (сталь); фіг. 5 - затиск підтримуючий типу ПГН з підвіскою; фіг. 6 - затиск підтримуючий типу ПГН з кронштейном; на фіг. 7 - затиск підтримуючий типу 2ПГН; на фіг. 8 - затиск підтримуючий типу 3ПГН; на фіг. 9 - затиск підтримуючий типу 4ПГН, 4ПГН2; на фіг. 10 - затиск підтримуючий типу 5ПГН, 5ПГН2. Технічні характеристики корисної моделі затиску підтримуючого наведені в таблицях: табл. 1 - технічні характеристики затиску підтримуючого типу ПГ, табл. 2-3 - технічні характеристики затиску підтримуючого типу ПГН, табл. 4 - технічні характеристики затисків підтримуючих типу 2ПГН, 3ПГН, 4ПГН, 4ПГН2, 5ПГН, 5ПГН2. Конструктивне виконання елементів корисної моделі підтримуючого затиску може бути різним в залежності від його призначення. Корисна модель затиск підтримуючий містить корпус 1 у вигляді човника, що має обтічну форму з загнутими краями для запобігання пошкодження проводів 9 при вібраціях, корпус може виготовлятись стальним штампованим або литим зі сплаву алюмінію. В отвір корпуса вставляються дві плашки 2: однакові типу "сухар" на фіг. 1, дві різні плашки, одна має лапку з отвором для заземлення 11 на фіг. 2 та фіг. 4, дві плашки "гребенеподібної" форми на фіг. 5 або дві плашки "гребенеподібної" усіченої форми на фіг. 6. Дві плашки з'єднуються кріпильними елементами: болт, гайка, шайба пружинна 3, 4, 5. Шайба пружинна запобігає самовідкручуванню плашок. Квадратна шайба 16, що вставляється в отвір плашок "гребенеподібної" форми, допомагає надійно зчеплювати дві плашки. Корпус 1 на фіг. 5, фіг. 6 має загнуті края, що надійно фіксують плашки 2 "гребенеподібної" форми при затисканні проводів. Залежно від діаметрів проводів затиск підтримуючий комплектується алюмінієвою вставкою 12. Корпус "човник" має отвори для з'єднання з підвіскою 10, кронштейном 14 або 2 UA 83541 U 5 10 15 20 25 30 35 іншою стандартною лінійною арматурою для кріплення до підтримуючої ізолюючої підвіски. Затиск підтримуючий, що комплектується підвіскою 10 беззамковим штампованим стальним вушком на фіг. 1 та фіг. 2 дозволяє зменшити будівельну висоту ізолюючої підвіски, штамповане вушко кріпиться до корпусу за допомогою кріпильних елементів пальця, шайби плоскої та шплінта 6, 7, 8, такий затиск підтримуючий відповідає типу ПГ. Той же самий затиск, але без цієї підвіски може з'єднуватись з іншою стандартною лінійною арматурою, та відповідає типу ПГН. Затиск підтримуючий, що містить литий корпус 1 та підвіску 10, виконану у формі "П" з чавуна, яка в нижній частині має циліндричні виступи шарніри, що вставляються в отвори в корпусі, для забезпечення надійності цього кріплення в отвори корпусу вставляються стальні полу скоби 13. У верхній частині цієї підвіски є гніздо 15 умовного розміру 16 мм для сферичного шарнірного з'єднання з іншою лінійною арматурою. Цей тип затиску підтримуючого відповідає типу ПГН з підвіскою. Затиск підтримуючий, який має литий корпус 1 та кронштейн 14, виконаний з чавуна, у вигляді усіченого конуса з двома лапками, що кріпиться циліндричними виступами до корпусу через отвори з використанням півкілець 13, такий затиск підтримуючий відповідає типу ПГН з кронштейном. На базі корпусів "човників" розроблений затиск підтримуючий для кріплення двох або більше проводів. Коромисло 19 виконується із сталі та має складну конструкцію, що поєднує між собою два або більше затисків підтримуючих 17, 22. Затиск підтримуючий з кронштейном вставляється в коробочку 18, приварену до коромисла 19 зверху з боків. Скоба 20 та скоба 25 приварена до ребра коромисла зверху, приєднує коромисло затиску підтримувального з допомогою іншої лінійної арматури до ізолюючої підвіски (на фіг. 7, фіг. 8, фіг. 9, фіг. 10 не показано). За допомогою серги 21 типу СР або серги 21 типу СР та скоби 23 типу СК та кріпильних елементів затиск підтримувальний з підвіскою у вигляді "П" кріпиться до коромисла 19 знизу або знизу з боків безпосередньо до коромисла або за допомогою скоби 24, привареної до ребра коромисла. Затиски підтримувальні розраховані на різний клас напруги та різні навантаження. Затиск підтримуючий працює наступним чином. На дно корпуса "човник" укладається провід. На провід зверху накладається вставка, яка повинна відповідати марці проводу, що монтується. Для фіксації проводів в корпусі "човник" монтується затискний пристрій у вигляді двох плашок для уникнення прослизання проводів при нерівномірних навантаженнях. Плашки затягуються болтами та виступи плашок натискають на провід або на вставку та надійно затискають провід. Корпус у вигляді "човника" затиску підтримуючого приєднується до підтримувальної ізолюючої підвіски за допомогою підвіски з шарнірами або за допомогою штампованого вушка або за допомогою іншої лінійної арматури. Затиск підтримуючий забезпечує кріплення проводів (тросів) до підтримуючої ізолюючої підвіски та виключає у нормальному режимі роботи їх переміщення в осьовому напрямку. Таблиця 1 Розміри, мм Марка затиску Фіг. підтримуючого L Н Діаметр, мм тросів (канаті в) провода Проводів згідно 3 марки згідно з ГОСТ: ПС за ТУ ГОСТ3062-80 14-4839-80 3063-80 661-75 3064-80 ПГ-2-11А 1 190 89 6,4-9,0 ПГ-2-11Б 1 190 89 9,2-12,6 ПГ-2-11Д 2 190 89 8,0-10,5 9,2 ПГ-3-12 1 220 103,5 12,6-19,6 3 Марки проводів (тросів) А25-А50; АС25/4,2АС40/6,7 А50-А95; АС50/8,0АС70/11 С35 - С75 А120-А185; АС 95/16 АС 185/43 Руйнівне Маса, навантаження, кг кН, не менш 0,937 60 0,931 30 0,963 60 1,332 30 UA 83541 U Таблиця 2 Розміри, мм Марка затиску підтримуючого Фіг. L H H1 A d 92 92 90 99 17 17 17 20 Інтервал діаметрів проводів, мм 16 16 16 16 ПГН-1-5 ПГН-2-6 ПГН-2-6 (сталь) ПГН-3-5 3 3 3 3 176 176 190 220 54 54 54 66 ПГН-3-5А 3 200 66 110 20 16 ПГН-2-6А 4 176 54 136 17 16 ПГН-2-6А (сталь) 4 190 54 136 17 16 6,4-9,0 13,5-19,6 9,2-12,6 Руйнівне Масса навантаження, кг кН, не менш Марки проводів 0,479 А25 - А50АС25/4,20,480 АС40/6.7 0,725 А1201,100 А185; АС95/160,648 АС185/43 А50 - А95; 0,512 АС50/8,0 0,757 АС70/11 25 25 25 25 25 25 25 Таблиця 3 Розміри, мм Марка затиску Фіг. підтримуючого L Н1 Н Інтервал діаметрів проводів, мм Руйнівне Маса, навантаження, кг кН, не менш Марки проводів АС300 А650; АС240/32 -АС600/72 АС300 А650; 200 162 21,6-33,2 АС240/32 -АС600/72 АС300 - А650; 246 - 21,6-33,2 АС240/32 -АС600/72 203 154 37,5 АС500/336 АС500/336 АСУС265 54 33,9-37,5 500гр ПГН-5-3 5 290/300 190 160 21,6-33,2 4,52 60 ПГН-5-4 5 300 6,40 100 ПГН-5-6 6 290 4,73 100 ПГН-6-5 5 300 6,50 100 ПГН-6-6 6 300 5,80 100 Таблиця 4 Марка затиску підтримуючого 2ПГН-5-7 3ПГН-5-7 4ПГН-5-2А 4ПГН2-5-2А 5ПГН-5-8 5ПГН2-5-8 Число Марки проводів Фіг. проводів згідно з ГОСТ в фазі 839 А300 - А650; 7 2 АС240/32 АС600/72 А300 - А650; 8 3 АС240/32 АС600/72 А300 - А650; 9 4 АС240/32АС600/72 А300 - А650; 9 4 АС240/32АС600/72 А300 - А650; 10 5 АС240/32АС600/72 А300 - А650; 10 5 АС240/32АС600/72 4 Інтервал діаметрів проводів, мм Руйнівне Маса, кг навантаження, кН, не менш 21,6-33,2 17,64 120 21,6-33,2 22,60 180 21,6-33,2 56,30 300 21,6-33,2 69,2 300 21,6-33,2 46,47 300 21,6-33,2 59,40 300 UA 83541 U Дана корисна модель дозволяє знизити металоємкість; зменшити будівельну висоту; спростити конструкцію та монтаж; забезпечити зручність монтажу; дає можливість використання для одного та більше проводів (для двох, трьох, чотирьох або п'яти проводів в розщепленій фазі). 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Затиск підтримуючий, що містить корпус у вигляді човника, який виконаний штампованим зі сталі або литим з алюмінієвого сплаву, що має загнуті краї та обтічну форму, пристрій для затискання проводу (троса), який складається з двох алюмінієвих плашок та (або) підвіски для приєднання до ізолюючої підвіски, який відрізняється тим, що корпус виконаний з можливістю комплектування різними плашками, в залежності від призначення, причому плашки виконані у вигляді сухаря з лапкою для заземлення або без неї. 2. Затиск підтримуючий за п. 1, який відрізняється тим, що пристрій для затискання проводу (троса) складається з двох алюмінієвих плашок "гребенеподібної" форми або усіченої форми, вставки, затискного болта з гайкою та пружинною шайбою, що стягують плашки, а підвіска, виготовлена з чавуну, має шарнірне з'єднання з корпусом за допомогою стальних півкілець, що вставлені в отвори корпусу. 3. Затиск підтримуючий за п. 1, який відрізняється тим, що підтримуюча ізолююча підвіска з'єднана з додатковими затисками або з підвіскою, або з кронштейном для кріплення двох або більше проводів, причому додаткові затиски об'єднані металевою зварною стальною конструкцією у вигляді коромисла в одне ціле, при цьому коромисло зверху має приварену скобу, що забезпечує з'єднання з іншими елементами підтримуючої ізолюючої підвіски. 5 UA 83541 U 6 UA 83541 U 7 UA 83541 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
