Зчіпка

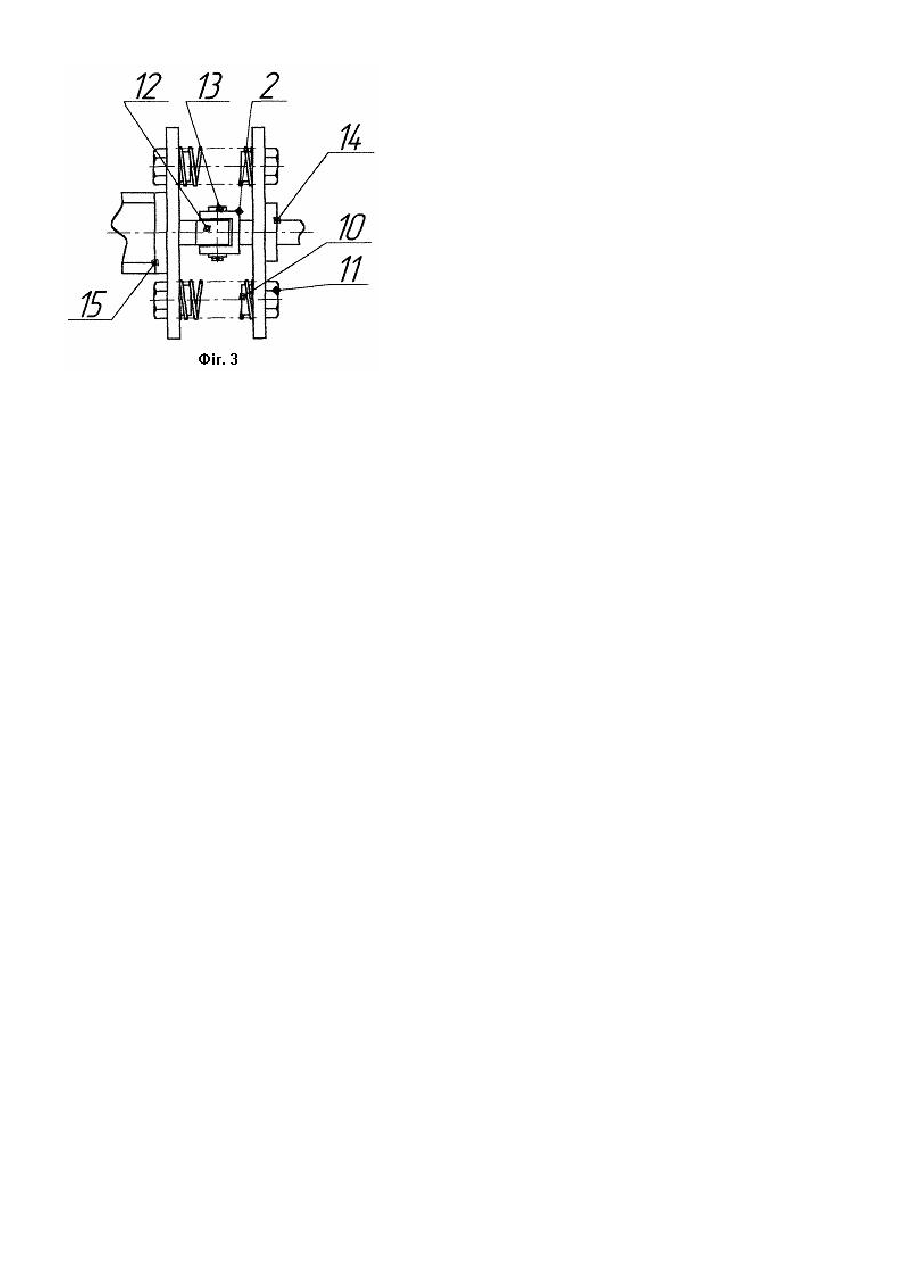

Корисна модель відноситься до області машинобудування та може бути використана при формуванні машинно-тракторних агрегатів забезпечуючи їх стійку роботу. Відома конструкція зчіпки СП-11 яка складається зі сниці, розкосів, гнучких розтяжок, бруса рами, коліс, що самі встановлюються. [Поляк А.С., Пейсахович Б.И. Скоростная сельскохозяйственная техника. Альбом-справочник М.: Росселъхозиздат, 1977. - с. 200]. Недоліком цієї конструкції є те, що якщо, на приклад, агрегат складається з трактора та культиватора, що виконує таку операцію як міжрядна обробка, то будуть підрізатися не тільки бур'яни в міжрядді але і рослини в рядку. Це обумовлюється тим, що рельєф поля, по якому рухається агрегат, абсолютно рівним ніколи не буває, до того ж за складом, вологості та механічним властивостям грунт неоднорідний, також зустрічається каміння, коріння рослин та ін. Тому коли агрегат переміщується по полю, то з тієї сторони де зустрічаються фактори збудження (переущільнення грунту, коріння рослин, підвищена вологість та ін.) збільшується навантаження на робочі органи культиватора і він розвертається разом зі зчіпкою відносно вісі з'єднання з трактором в сторону меншого опору. Це відбувається з причини, що ширина захоплення зчіпки СП-11 з культиватором вісім метрів. Тому якщо при переміщенні агрегату з однієї сторони збільшується навантаження на робочі органи машини, то з цієї сторони виникає крутний момент, який повертає культиватор зі зчіпкою навколо осі з'єднання з трактором, а так як ширина захвату зчіпки з культиватором значно більше ніж його довжина, то момент інерції її не великий, тому повернення агрегату в нормальне положення відбудеться не швидко пошкоджуючи на своєму шляху сходи та чим більше буде швидкість переміщення агрегату, тим більше буде шлях на якому будуть пошкоджені рядки. Тому недоліком цієї зчіпки є низька стійкість руху, тобто не здатність машини швидко повертатися в вихідне робоче положення після припинення дії на неї збуджуючих сил, що веде до зниження якісного виконання технологічної операції агрегатом (підрізання сходів в рядках, пропуски бур'янів), а звідси до зниження врожайності. За найближчий аналог прийнята конструкція зчіпки СП-20 яка складається зі сниці, розкосів, бруса рами, коліс, що самі встановлюються, подовжувачів. [Поляк А.С., Пейсахович Б.И. Скоростная сельскохозяйственная техника. Альбом-справочник М.: Россельхозиздат, 1977. - с. 202]. Не дивлячись на те, що продуктивність агрегату в який входить зчіпка СП-20 висока, все ж таки її недоліком є низька якість руху. Недоліком цієї зчіпки є не можливість забезпечення агрегату необхідною стійкістю роботи машини при виконанні сільськогосподарських робіт (виконання міжродової обробки культиватором). Це обумовлюється тим, що так як грунт по складу, вологості, щільності та механічним властивостям неоднорідний, до того ж можуть зустрічатися каміння, коріння рослин та ін., то при взаємодії робочого органа культиватора з більш ущільненими ділянками поля та з іншим деяким збуджувачем, збільшується сила опору різання, тобто з цієї ж сторони збільшується обертаючий момент, який старається розвернути увесь агрегат зі зчіпкою відносно вісі з'єднання зчепи з трактором. Не дивлячись на те, що до зчіпки СП-20 культиватори приєднуються в шахматному порядку в два ряди, тобто довжина агрегату збільшується, все ж момент інерції, що сприяє поверненню агрегату в вихідне робоче положення порівняно малий, так як ширина агрегату 20м. Тому при виконанні такого технологічного процесу як міжрядна обробка культиватором, за той час доки агрегат вийде в вихідне робоче положення підріже значну кількість сходів, при цьому залишаючи огріхи, тобто не зрізані бур'яни. Тому основним недоліком цієї конструкції зчіпки є не стійкий рух агрегату, тобто не неможливість швидкого повернення агрегату в вихідне робоче положення після припинення дії на нього збуджувача, що веде до ураження сходів та пропуску бур'янів, а це веде в свою чергу до засмічення поля та зниження врожайності. В основу корисної моделі покладена задача вдосконалення зчіпки в якій на сниці закріплено блок пружин, що сприяє більш швидкому поверненню зчіпки з машинами в вихідне робоче положення тим самим підвищуючи стійкість руху агрегату, тобто покращенню якості роботи агрегату виключаючи тим самим підрізання сходів в рядку та зрізаючи бур'яни в міжрядді. Поставлена задача вирішується тим, що в зчіпці, яка складається зі сниці до якої попереду приварений причіп, а позаду брус з колесами, що самі встановлюються, та розкосів приварених до сниці та брусу, відповідно до корисної моделі на сниці за причепом жорстко закріплений блок пружин. Закріплення на сниці зчіпки блоку пружин дозволить підвищити стійкість агрегату, тобто менш чутким до збуджувачів та швидкому поверненню машини в вихідне робоче положення після припинення дії на неї збуджувача та відповідно покращенню якості виконання технологічного пронесу. Технічна сутність та принцип роботи запропонованої зчіпки пояснюється кресленнями. Фіг.1 - Схема агрегату; Фіг.2 - Вид зверху блоку пружин; Фіг.3 - Вид збоку Фіг.2. Запропонована зчіпка складається зі сниці 1, на якій попереду приварений причіп 2, а позаду брус 3 з колесами 4, що самі встановлюються, та розкосів 5. До того ж на сниці 1 перед причепом 2 встановлено блок пружин, що складається з заднього бруса 6 та переднього бруса 7 та між ними розташованими пружинами 8 та 9. Пружини 8 та 10 кріпляться до переднього бруса 7 та задньому брусу 6 за допомогою пробок 10 і болтів 11. Зчіпка з'єднується з трактором за допомогою серги 12, пальця 13, кронштейна 14, планки 15. Для виконання технологічного процесу, наприклад міжрядної обробки складають агрегат, куди входить трактор, зчіпка та культиватори. Агрегат збирається в наступній послідовності: отвір причепа 2 сполучають з отвором серги 12 трактора та з'єднують за допомогою пальця 13, потім до кронштейна 14, привареного на сниці, кріплять болтами задній брус 6, блока пружин, а до поперечної планки 15 трактора передній брус 7, причому довжина пружин 8 та 10, які працюють на розтягнення і на стиск дорівнює відстані між закріпленим заднім брусом 6 та переднім брусом 7. Після приєднання зчіпки до неї приєднують робочі машини (культиватори) та виїжджають в поле. Пристрій працює наступним чином: Агрегат заїжджає в поле, лапи культиватора заглиблюються в грунт і при своєму переміщенні підрізають бур'яни, що знаходяться між рядками. При появі збуджуючого фактора (переущільненого грунту, каміння, коріння рослин і т.д.), наприклад з лівої сторони по ходу трактора, що дії на робочі органи культиватора, з'являється крутний момент, який буде розвертати причіпні машини разом зі зчіпкою навколо пальця 13. Так як зі сницею 1 буде розвертатися навколо пальця 13 проти часової стрілки, то пружини 9 будуть стискатися, при цьому сила, що виникає буде старатися повернути зчіпку в вихідне положення, а пружини 8 розтягатися і сила, що виникає буде також старатися повернути в вихідне положення зчіпку. Отже стійкість руху агрегату відновиться за менш короткий час. До того ж незначні збуджуючі фактори не будуть впливати на стійкість руху агрегату, так як блок пружин буде їх "гасити" силами, що виникають при цьому в пружинах 8 і 9.
