Спосіб запису ідентифікаційних позначок на компакт-диски

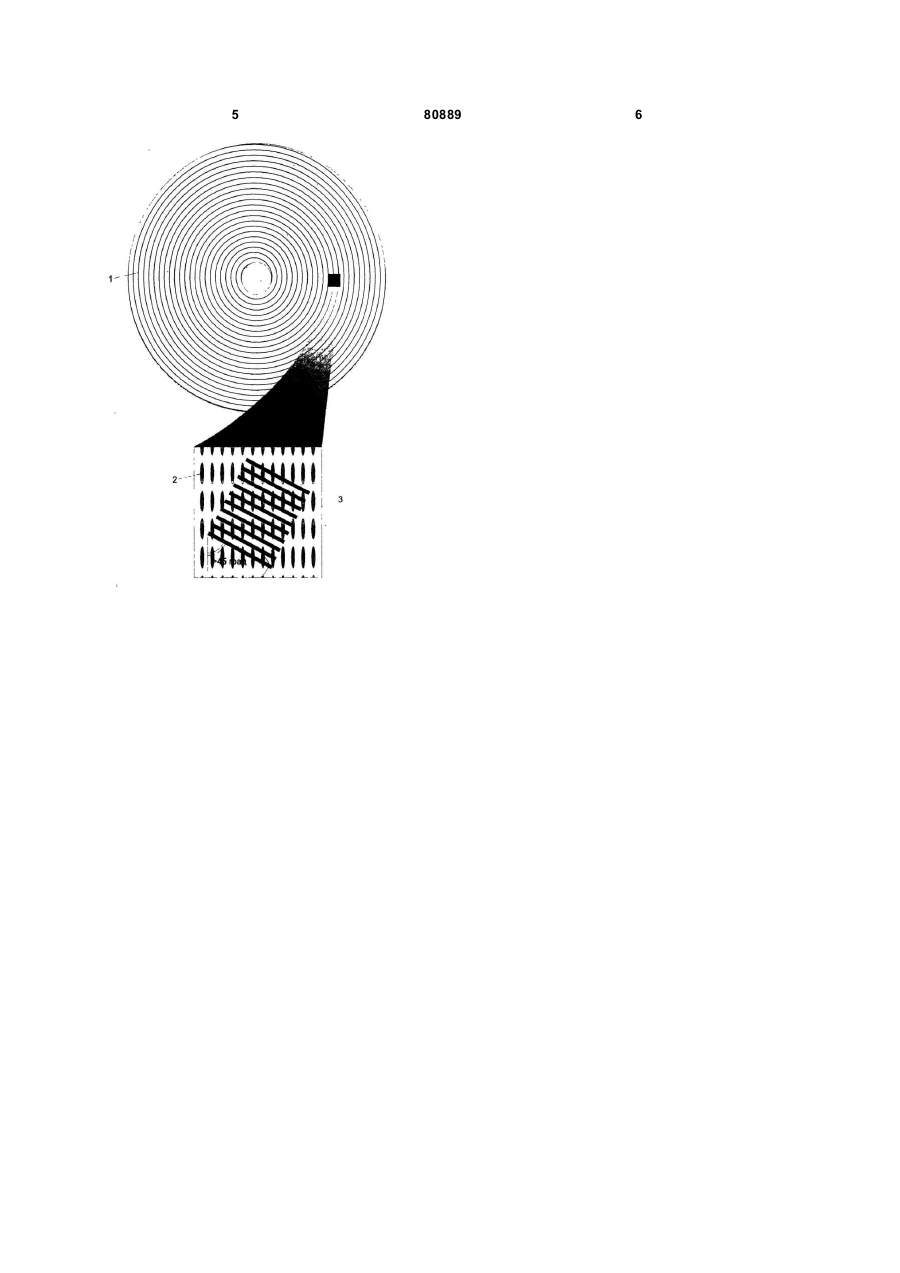

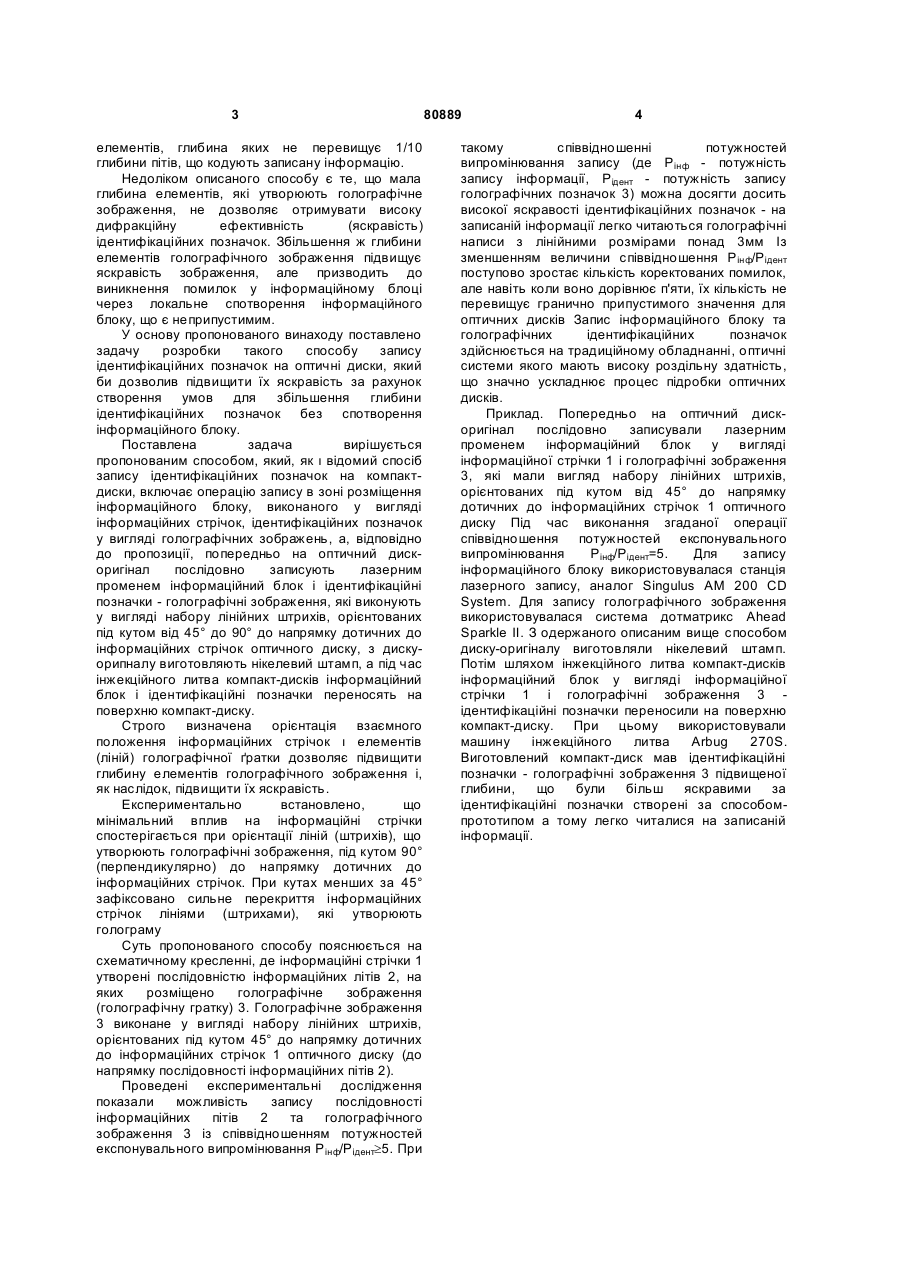

Спосіб запису ідентифікаційних позначок на компакт-диски, який включає операцію запису інформаційного блока, виконаного у вигляді інформаційних доріжок, операцію запису ідентифікаційних позначок у вигляді голографічних зображень на диск-оригінал, виготовлення з диска-оригіналу нікелевого штампа і перенесення інформаційного блока та ідентифікаційних позначок на поверхню компакт-диска шляхом інжекційного лиття компакт-дисків, який відрізняється тим, що ідентифікаційні позначки на диск-оригінал записують лазерним променем як голографічні зображення, які виконують у вигляді набору лінійних штрихів, орієнтованих під кутом 45° - 90° до напрямку дотичних до інформаційних доріжок оптичного диска. UA (21) a200512696 (22) 28.12.2005 (24) 12.11.2007 (72) БЕЙЛІН ГЕОРГІЙ ВОЛОДИМИРОВИЧ, UA, ІВАНОВСЬКИЙ АНДРІЙ АЛЬБЕРТОВИЧ, UA, СИДОРЕНКО ЮРІЙ ГРИГОРОВИЧ, UA, ТВЕРДОХЛІБ ІГОР ВІКТОРОВИЧ, UA, ТИМОШЕНКО АНДРІЙ МИКОЛАЙОВИЧ, UA, ПЕТРОВ ВЯЧЕСЛАВ ВАСИЛЬОВИЧ, UA, ШАНОЙЛО СЕМЕН МИХАЙЛОВИЧ, UA, КРЮЧИН АНДРІЙ АНДРІЙОВИЧ, UA, КОСТЮКЕВИЧ СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA, КОСТЮКЕВИЧ КАТЕРИНА ВІКТОРІВНА, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СПЕЦІАЛІЗОВАНЕ ПІДПРИЄМСТВО "ГОЛОГРАФІЯ", UA, ІНСТИТУТ ФІЗИКИ НАПІВПРОВІДНИКІВ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, UA, ІНСТИТУТ ПРОБЛЕМ РЕЄСТРАЦІЇ ІНФОРМАЦІЇ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, UA C2 2 (19) 1 3 елементів, глибина яких не перевищує 1/10 глибини пітів, що кодують записану інформацію. Недоліком описаного способу є те, що мала глибина елементів, які утворюють голографічне зображення, не дозволяє отримувати високу дифракційну ефективність (яскравість) ідентифікаційних позначок. Збільшення ж глибини елементів голографічного зображення підвищує яскравість зображення, але призводить до виникнення помилок у інформаційному блоці через локальне спотворення інформаційного блоку, що є неприпустимим. У основу пропонованого винаходу поставлено задачу розробки такого способу запису ідентифікаційних позначок на оптичні диски, який би дозволив підвищити їх яскравість за рахунок створення умов для збільшення глибини ідентифікаційних позначок без спотворення інформаційного блоку. Поставлена задача вирішується пропонованим способом, який, як ι відомий спосіб запису ідентифікаційних позначок на компактдиски, включає операцію запису в зоні розміщення інформаційного блоку, виконаного у вигляді інформаційних стрічок, ідентифікаційних позначок у вигляді голографічних зображень, а, відповідно до пропозиції, попередньо на оптичний дискоригінал послідовно записують лазерним променем інформаційний блок і ідентифікаційні позначки - голографічні зображення, які виконують у вигляді набору лінійних штрихів, орієнтованих під кутом від 45° до 90° до напрямку дотичних до інформаційних стрічок оптичного диску, з дискуорипналу виготовляють нікелевий штамп, а під час інжекційного литва компакт-дисків інформаційний блок і ідентифікаційні позначки переносять на поверхню компакт-диску. Строго визначена орієнтація взаємного положення інформаційних стрічок ι елементів (ліній) голографічної ґратки дозволяє підвищити глибину елементів голографічного зображення і, як наслідок, підвищити їх яскравість. Експериментально встановлено, що мінімальний вплив на інформаційні стрічки спостерігається при орієнтації ліній (штрихів), що утворюють голографічні зображення, під кутом 90° (перпендикулярно) до напрямку дотичних до інформаційних стрічок. При кутах менших за 45° зафіксовано сильне перекриття інформаційних стрічок лініями (штрихами), які утворюють голограму Суть пропонованого способу пояснюється на схематичному кресленні, де інформаційні стрічки 1 утворені послідовністю інформаційних літів 2, на яких розміщено голографічне зображення (голографічну гратку) 3. Голографічне зображення 3 виконане у вигляді набору лінійних штрихів, орієнтованих під кутом 45° до напрямку дотичних до інформаційних стрічок 1 оптичного диску (до напрямку послідовності інформаційних пітів 2). Проведені експериментальні дослідження показали можливість запису послідовності інформаційних пітів 2 та голографічного зображення 3 із співвідношенням потужностей експонувального випромінювання Р інф/Рідент³5. При 80889 4 такому співвідношенні потужностей випромінювання запису (де Рінф - потужність запису інформації, Рідент - потужність запису голографічних позначок 3) можна досягти досить високої яскравості ідентифікаційних позначок - на записаній інформації легко читаються голографічні написи з лінійними розмірами понад 3мм Із зменшенням величини співвідношення Р інф/Рідент поступово зростає кількість коректованих помилок, але навіть коли воно дорівнює п'яти, їх кількість не перевищує гранично припустимого значення для оптичних дисків Запис інформаційного блоку та голографічних ідентифікаційних позначок здійснюється на традиційному обладнанні, оптичні системи якого мають високу роздільну здатність, що значно ускладнює процес підробки оптичних дисків. Приклад. Попередньо на оптичний дискоригінал послідовно записували лазерним променем інформаційний блок у вигляді інформаційної стрічки 1 і голографічні зображення 3, які мали вигляд набору лінійних штрихів, орієнтованих під кутом від 45° до напрямку дотичних до інформаційних стрічок 1 оптичного диску Під час виконання згаданої операції співвідношення потужностей експонувального випромінювання Рінф/Рідент=5. Для запису інформаційного блоку використовувалася станція лазерного запису, аналог Singulus AM 200 CD System. Для запису голографічного зображення використовувалася система дотматрикс Ahead Sparkle IІ. З одержаного описаним вище способом диску-оригіналу виготовляли нікелевий штамп. Потім шляхом інжекційного литва компакт-дисків інформаційний блок у вигляді інформаційної стрічки 1 і голографічні зображення 3 ідентифікаційні позначки переносили на поверхню компакт-диску. При цьому використовували машину інжекційного литва Arbug 270S. Виготовлений компакт-диск мав ідентифікаційні позначки - голографічні зображення 3 підвищеної глибини, що були більш яскравими за ідентифікаційні позначки створені за способомпрототипом а тому легко читалися на записаній інформації. 5 80889 6
