Спосіб вимірювання резонансних частот агрегатів автоматики виробів

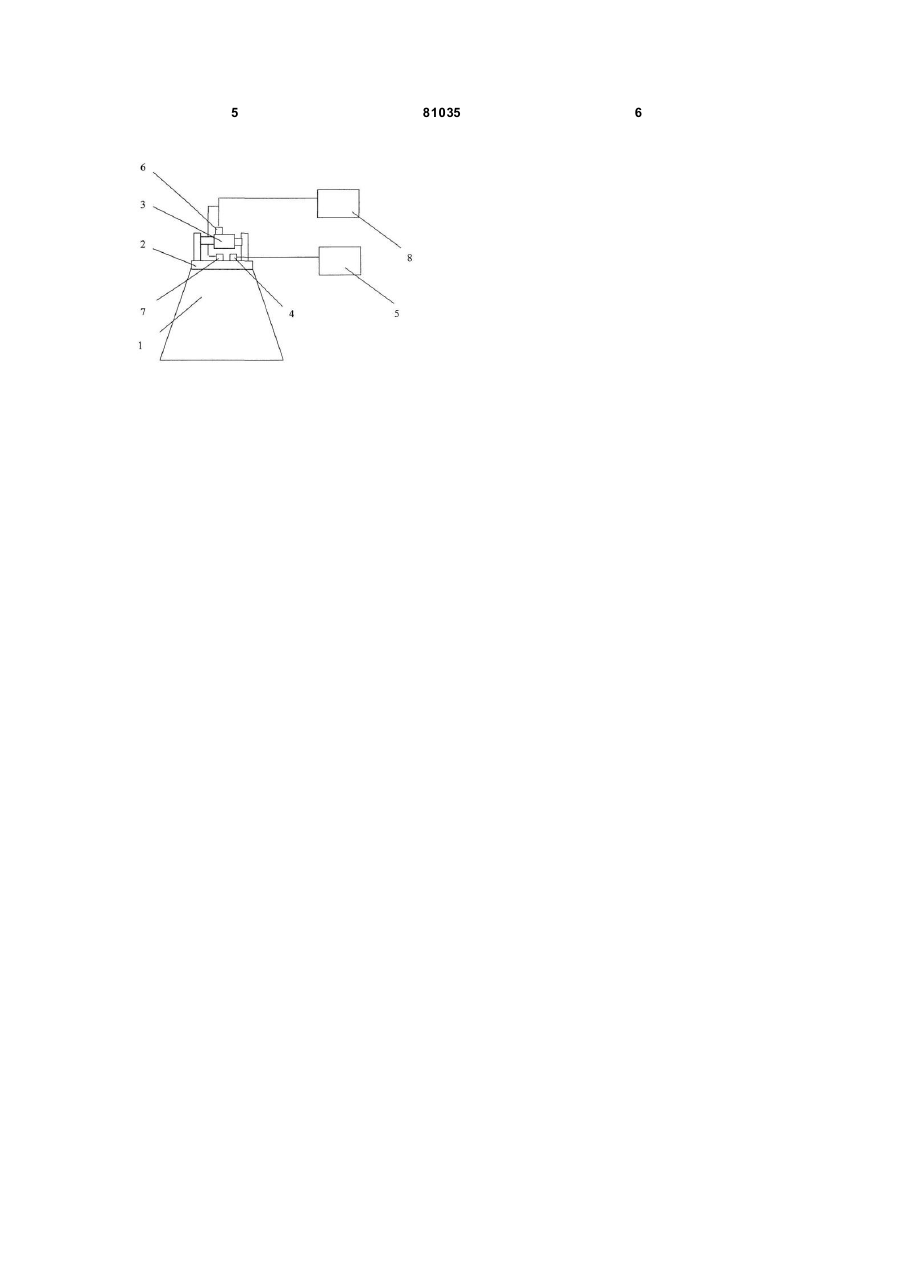

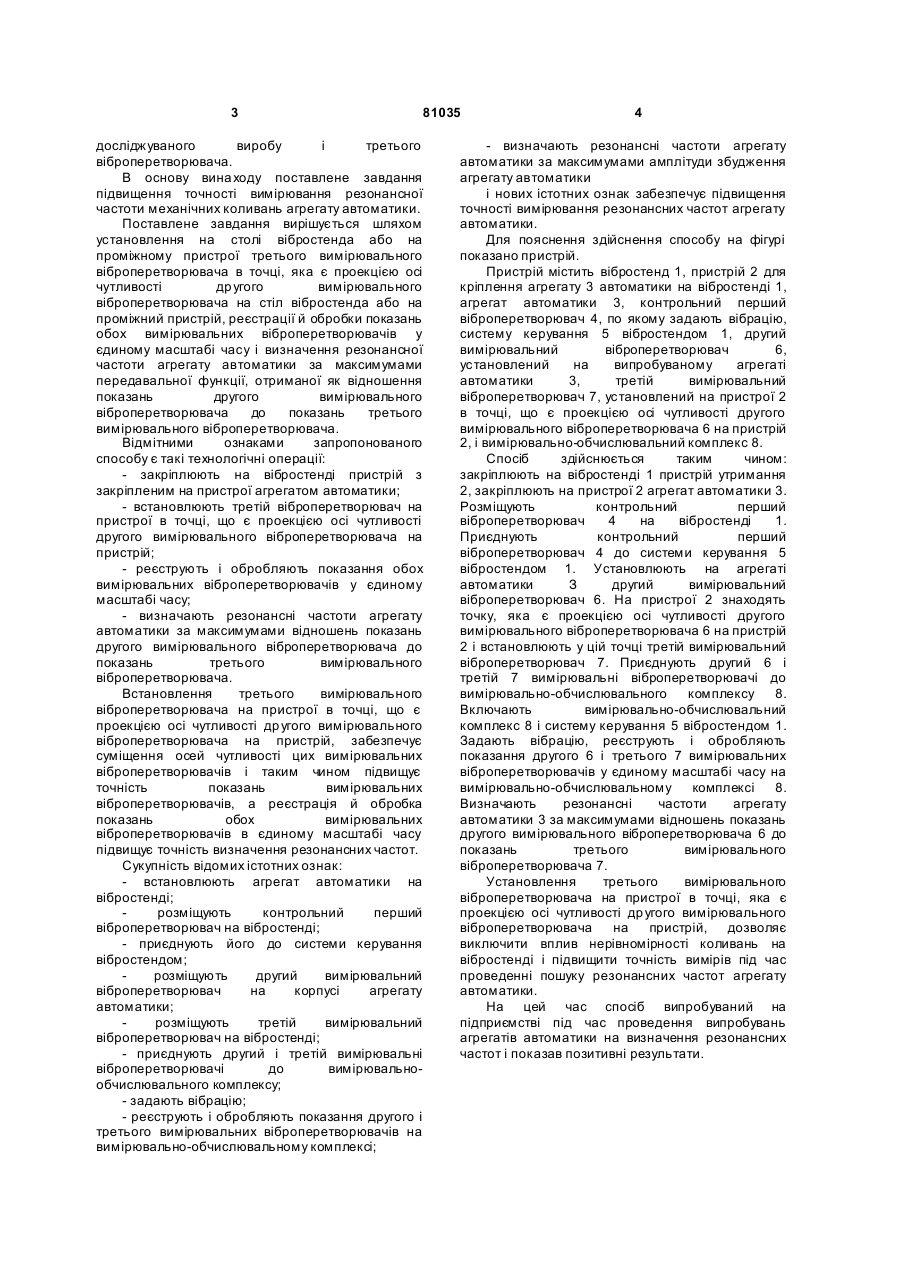

Спосіб вимірювання резонансних частот агрегатів автоматики виробів, за яким встановлюють агрегат автоматики на вібростенді, розміщують контрольний перший віброперетворювач на вібростенді та приєднують його до системи керування вібростендом, розміщують другий вимірювальний віброперетворювач на корпусі агрегату автоматики, розміщують третій вимірювальний C2 2 (19) 1 3 81035 досліджуваного виробу і третього віброперетворювача. В основу вина ходу поставлене завдання підвищення точності вимірювання резонансної частоти механічних коливань агрегату автоматики. Поставлене завдання вирішується шляхом установлення на столі вібростенда або на проміжному пристрої третього вимірювального віброперетворювача в точці, яка є проекцією осі чутливості др угого вимірювального віброперетворювача на стіл вібростенда або на проміжний пристрій, реєстрації й обробки показань обох вимірювальних віброперетворювачів у єдиному масштабі часу і визначення резонансної частоти агрегату автоматики за максимумами передавальної функції, отриманої як відношення показань другого вимірювального віброперетворювача до показань третього вимірювального віброперетворювача. Відмітними ознаками запропонованого способу є такі технологічні операції: - закріплюють на вібростенді пристрій з закріпленим на пристрої агрегатом автоматики; - встановлюють третій віброперетворювач на пристрої в точці, що є проекцією осі чутливості другого вимірювального віброперетворювача на пристрій; - реєструють і обробляють показання обох вимірювальних віброперетворювачів у єдиному масштабі часу; - визначають резонансні частоти агрегату автоматики за максимумами відношень показань другого вимірювального віброперетворювача до показань третього вимірювального віброперетворювача. Встановлення третього вимірювального віброперетворювача на пристрої в точці, що є проекцією осі чутливості др угого вимірювального віброперетворювача на пристрій, забезпечує суміщення осей чутливості цих вимірювальних віброперетворювачів і таким чином підвищує точність показань вимірювальних віброперетворювачів, а реєстрація й обробка показань обох вимірювальних віброперетворювачів в єдиному масштабі часу підвищує точність визначення резонансних частот. Сукупність відомих істотних ознак: - встановлюють агрегат автоматики на вібростенді; розміщують контрольний перший віброперетворювач на вібростенді; - приєднують його до системи керування вібростендом; розміщують другий вимірювальний віброперетворювач на корпусі агрегату автоматики; розміщують третій вимірювальний віброперетворювач на вібростенді; - приєднують другий і третій вимірювальні віброперетворювачі до вимірювальнообчислювального комплексу; - задають вібрацію; - реєструють і обробляють показання другого і третього вимірювальних віброперетворювачів на вимірювально-обчислювальному комплексі; 4 - визначають резонансні частоти агрегату автоматики за максимумами амплітуди збудження агрегату автоматики і нових істотних ознак забезпечує підвищення точності вимірювання резонансних частот агрегату автоматики. Для пояснення здійснення способу на фігурі показано пристрій. Пристрій містить вібростенд 1, пристрій 2 для кріплення агрегату 3 автоматики на вібростенді 1, агрегат автоматики 3, контрольний перший віброперетворювач 4, по якому задають вібрацію, систему керування 5 вібростендом 1, другий вимірювальний віброперетворювач 6, установлений на випробуваному агрегаті автоматики 3, третій вимірювальний віброперетворювач 7, установлений на пристрої 2 в точці, що є проекцією осі чутливості другого вимірювального віброперетворювача 6 на пристрій 2, і вимірювально-обчислювальний комплекс 8. Спосіб здійснюється таким чином: закріплюють на вібростенді 1 пристрій утримання 2, закріплюють на пристрої 2 агрегат автоматики 3. Розміщують контрольний перший віброперетворювач 4 на вібростенді 1. Приєднують контрольний перший віброперетворювач 4 до системи керування 5 вібростендом 1. Установлюють на агрегаті автоматики З другий вимірювальний віброперетворювач 6. На пристрої 2 знаходять точку, яка є проекцією осі чутливості другого вимірювального віброперетворювача 6 на пристрій 2 і встановлюють у цій точці третій вимірювальний віброперетворювач 7. Приєднують другий 6 і третій 7 вимірювальні віброперетворювачі до вимірювально-обчислювального комплексу 8. Включають вимірювально-обчислювальний комплекс 8 і систему керування 5 вібростендом 1. Задають вібрацію, реєструють і обробляють показання другого 6 і третього 7 вимірювальних віброперетворювачів у єдиному масштабі часу на вимірювально-обчислювальному комплексі 8. Визначають резонансні частоти агрегату автоматики 3 за максимумами відношень показань другого вимірювального віброперетворювача 6 до показань третього вимірювального віброперетворювача 7. Установлення третього вимірювального віброперетворювача на пристрої в точці, яка є проекцією осі чутливості др угого вимірювального віброперетворювача на пристрій, дозволяє виключити вплив нерівномірності коливань на вібростенді і підвищити точність вимірів під час проведенні пошуку резонансних частот агрегату автоматики. На цей час спосіб випробуваний на підприємстві під час проведення випробувань агрегатів автоматики на визначення резонансних частот і показав позитивні результати. 5 81035 6
