Геліосушарка

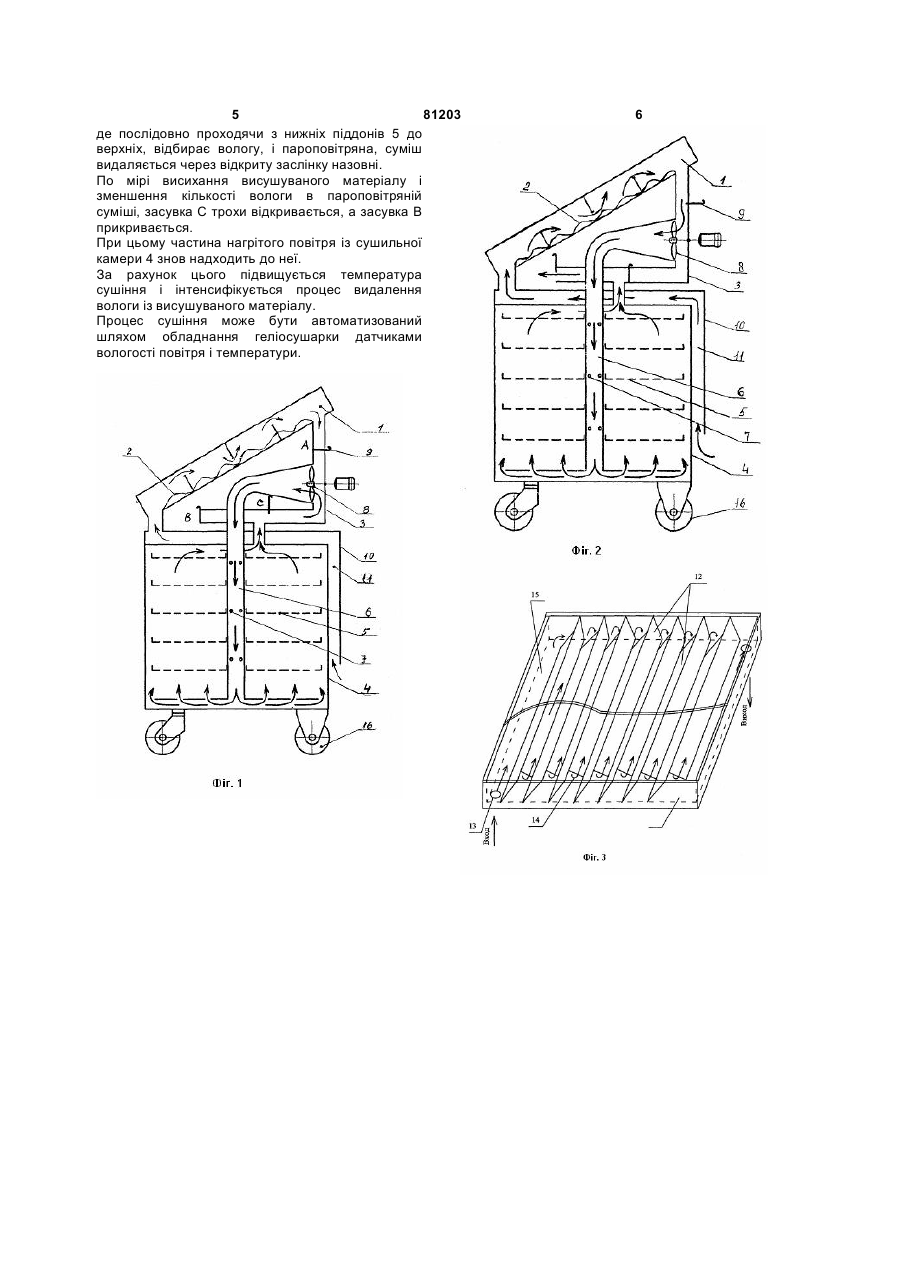

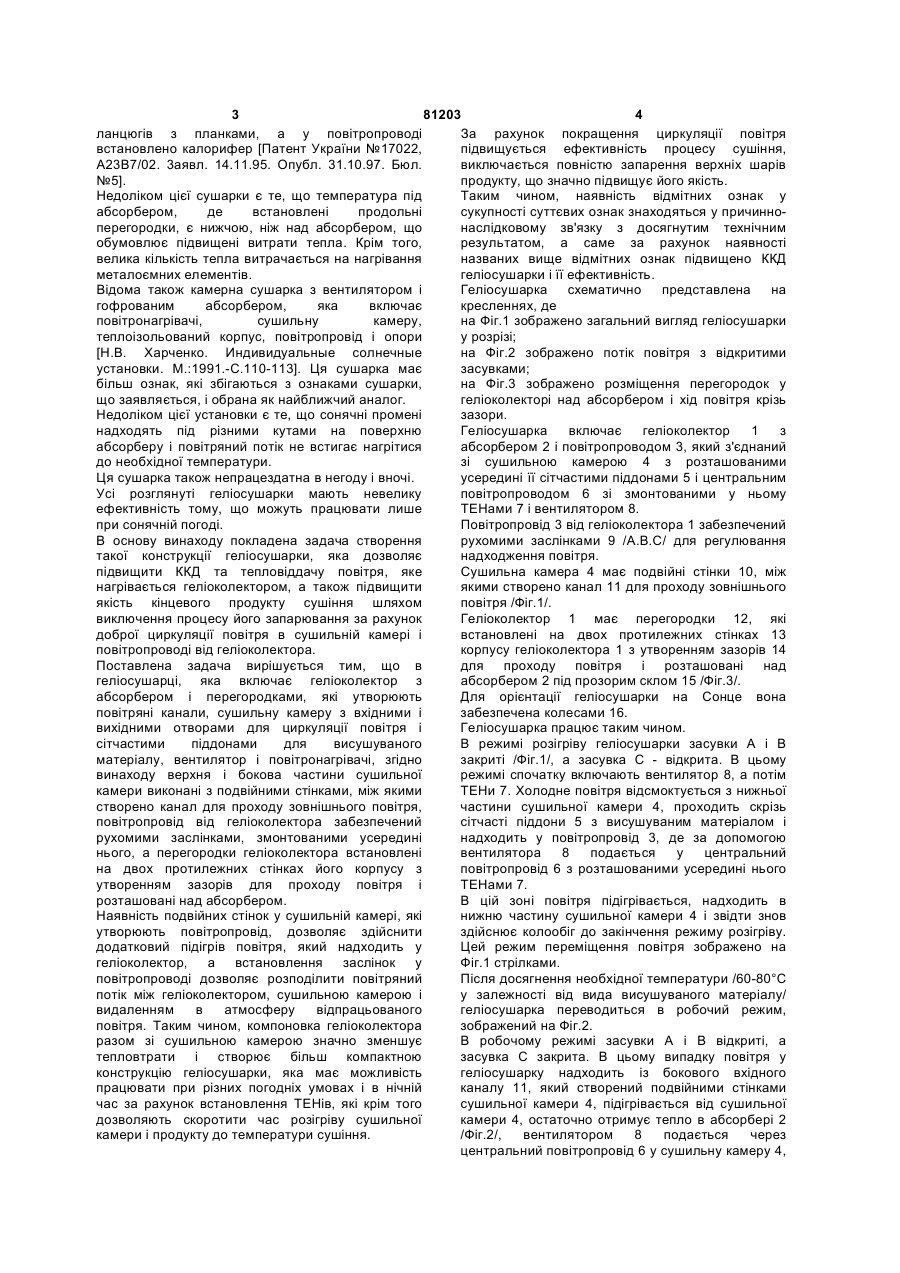

Геліосушарка, яка містить геліоколектор з абсорбером і перегородками, які утворюють повітряні канали, сушильну камеру з вхідними і вихідними отворами для циркуляції повітря і сітчастими піддонами для висушуваного матеріалу, вентилятор і повітрoнагрівачі, яка відрізняється тим, що верхня і бокова частини сушильної камери виконані з подвійними стінками, між якими утворено канал для проходу зовнішнього повітря, повітропровід від геліоколектора забезпечений рухомими заслінками, змонтованими всередині нього, а перегородки геліоколектора встановлені на двох протилежних стінках його корпуса з утворенням зазорів для проходу повітря і розташовані над абсорбером. UA (21) a200610896 (22) 16.10.2006 (24) 10.12.2007 (72) ГРУБА ГРИГОРІЙ ІВАНОВИЧ, UA, ВАРІКАША ВАСИЛЬ ІВАНОВИЧ, UA, КАЛАФАТОВ ІДРИС ЕНВЄРОВИЧ, UA, ТОКАРЕНКО ВІКТОР ІВАНОВИЧ, UA, КАЛАФАТОВ ЕНВЄР ТЕФІКОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КРИМЕНЕРГО", UA, НАУКОВО-ВИРОБНИЧЕ ОБ'ЄДНАННЯ "СЕЛТА" НАЦІОНАЛЬНОГО НАУКОВОГО ЦЕНТРУ "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК, UA (56) SU 1762855, 23.09.1990 RU 2042092, 20.08.1995 RU 2089800, 10.09.1997 UA 75822, 15.05.2006 UA 13833, 25.04.1997 RU 2212149, 20.09.2003 C2 2 (19) 1 3 81203 4 ланцюгів з планками, а у повітропроводі За рахунок покращення циркуляції повітря встановлено калорифер [Патент України №17022, підвищується ефективність процесу сушіння, А23В7/02. 3аявл. 14.11.95. Опубл. 31.10.97. Бюл. виключається повністю запарення верхніх шарів №5]. продукту, що значно підвищує його якість. Недоліком цієї сушарки є те, що температура під Таким чином, наявність відмітних ознак у абсорбером, де встановлені продольні сукупності суттєвих ознак знаходяться у причинноперегородки, є нижчою, ніж над абсорбером, що наслідковому зв'язку з досягнутим технічним обумовлює підвищені витрати тепла. Крім того, результатом, а саме за рахунок наявності велика кількість тепла витрачається на нагрівання названих вище відмітних ознак підвищено ККД металоємних елементів. геліосушарки і її ефективність. Відома також камерна сушарка з вентилятором і Геліосушарка схематично представлена на гофрованим абсорбером, яка включає кресленнях, де повітронагрівачі, сушильну камеру, на Фіг.1 зображено загальний вигляд геліосушарки теплоізольований корпус, повітропровід і опори у розрізі; [Н.В. Харченко. Индивидуальные солнечные на Фіг.2 зображено потік повітря з відкритими установки. М.:1991.-С.110-113]. Ця сушарка має засувками; більш ознак, які збігаються з ознаками сушарки, на Фіг.3 зображено розміщення перегородок у що заявляється, і обрана як найближчий аналог. геліоколекторі над абсорбером і хід повітря крізь Недоліком цієї установки є те, що сонячні промені зазори. надходять під різними кутами на поверхню Геліосушарка включає геліоколектор 1 з абсорберу і повітряний потік не встигає нагрітися абсорбером 2 і повітропроводом 3, який з'єднаний до необхідної температури. зі сушильною камерою 4 з розташованими Ця сушарка також непрацездатна в негоду і вночі. усередині її сітчастими піддонами 5 і центральним Усі розглянуті геліосушарки мають невелику повітропроводом 6 зі змонтованими у ньому ефективність тому, що можуть працювати лише ТЕНами 7 і вентилятором 8. при сонячній погоді. Повітропровід 3 від геліоколектора 1 забезпечений В основу винаходу покладена задача створення рухомими заслінками 9 /А.В.С/ для регулювання такої конструкції геліосушарки, яка дозволяє надходження повітря. підвищити ККД та тепловіддачу повітря, яке Сушильна камера 4 має подвійні стінки 10, між нагрівається геліоколектором, а також підвищити якими створено канал 11 для проходу зовнішнього якість кінцевого продукту сушіння шляхом повітря /Фіг.1/. виключення процесу його запарювання за рахунок Геліоколектор 1 має перегородки 12, які доброї циркуляції повітря в сушильній камері і встановлені на двох протилежних стінках 13 повітропроводі від геліоколектора. корпусу геліоколектора 1 з утворенням зазорів 14 Поставлена задача вирішується тим, що в для проходу повітря і розташовані над геліосушарці, яка включає геліоколектор з абсорбером 2 під прозорим склом 15 /Фіг.3/. абсорбером і перегородками, які утворюють Для орієнтації геліосушарки на Сонце вона повітряні канали, сушильну камеру з вхідними і забезпечена колесами 16. вихідними отворами для циркуляції повітря і Геліосушарка працює таким чином. сітчастими піддонами для висушуваного В режимі розігріву геліосушарки засувки А і В матеріалу, вентилятор і повітронагрівачі, згідно закриті /Фіг.1/, а засувка С - відкрита. В цьому винаходу верхня і бокова частини сушильної режимі спочатку включають вентилятор 8, а потім камери виконані з подвійними стінками, між якими ТЕНи 7. Холодне повітря відсмоктується з нижньої створено канал для проходу зовнішнього повітря, частини сушильної камери 4, проходить скрізь повітропровід від геліоколектора забезпечений сітчасті піддони 5 з висушуваним матеріалом і рухомими заслінками, змонтованими усередині надходить у повітропровід 3, де за допомогою нього, а перегородки геліоколектора встановлені вентилятора 8 подається у центральний на двох протилежних стінках його корпусу з повітропровід 6 з розташованими усередині нього утворенням зазорів для проходу повітря і ТЕНами 7. розташовані над абсорбером. В цій зоні повітря підігрівається, надходить в Наявність подвійних стінок у сушильній камері, які нижню частину сушильної камери 4 і звідти знов утворюють повітропровід, дозволяє здійснити здійснює колообіг до закінчення режиму розігріву. додатковий підігрів повітря, який надходить у Цей режим переміщення повітря зображено на геліоколектор, а встановлення заслінок у Фіг.1 стрілками. повітропроводі дозволяє розподілити повітряний Після досягнення необхідної температури /60-80°С потік між геліоколектором, сушильною камерою і у залежності від вида висушуваного матеріалу/ видаленням в атмосферу відпрацьованого геліосушарка переводиться в робочий режим, повітря. Таким чином, компоновка геліоколектора зображений на Фіг.2. разом зі сушильною камерою значно зменшує В робочому режимі засувки А і В відкриті, а тепловтрати і створює більш компактною засувка С закрита. В цьому випадку повітря у конструкцію геліосушарки, яка має можливість геліосушарку надходить із бокового вхідного працювати при різних погодніх умовах і в нічній каналу 11, який створений подвійними стінками час за рахунок встановлення ТЕНів, які крім того сушильної камери 4, підігрівається від сушильної дозволяють скоротити час розігріву сушильної камери 4, остаточно отримує тепло в абсорбері 2 камери і продукту до температури сушіння. /Фіг.2/, вентилятором 8 подається через центральний повітропровід 6 у сушильну камеру 4, 5 81203 де послідовно проходячи з нижніх піддонів 5 до верхніх, відбирає вологу, і пароповітряна, суміш видаляється через відкриту заслінку назовні. По мірі висихання висушуваного матеріалу і зменшення кількості вологи в пароповітряній суміші, засувка С трохи відкривається, а засувка В прикривається. При цьому частина нагрітого повітря із сушильної камери 4 знов надходить до неї. За рахунок цього підвищується температура сушіння і інтенсифікується процес видалення вологи із висушуваного матеріалу. Процес сушіння може бути автоматизований шляхом обладнання геліосушарки датчиками вологості повітря і температури. 6
