Пристрій для виміру витрати рідини

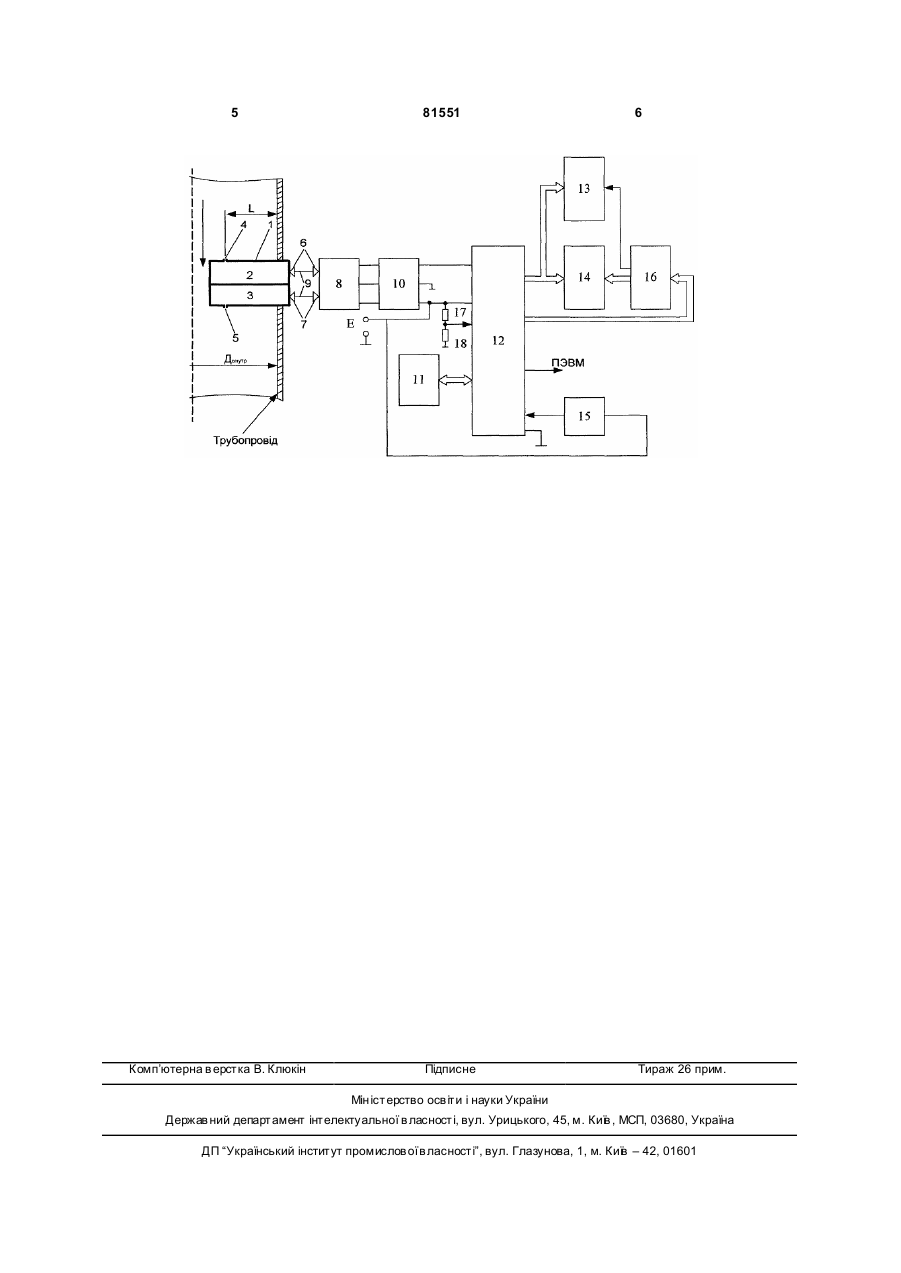

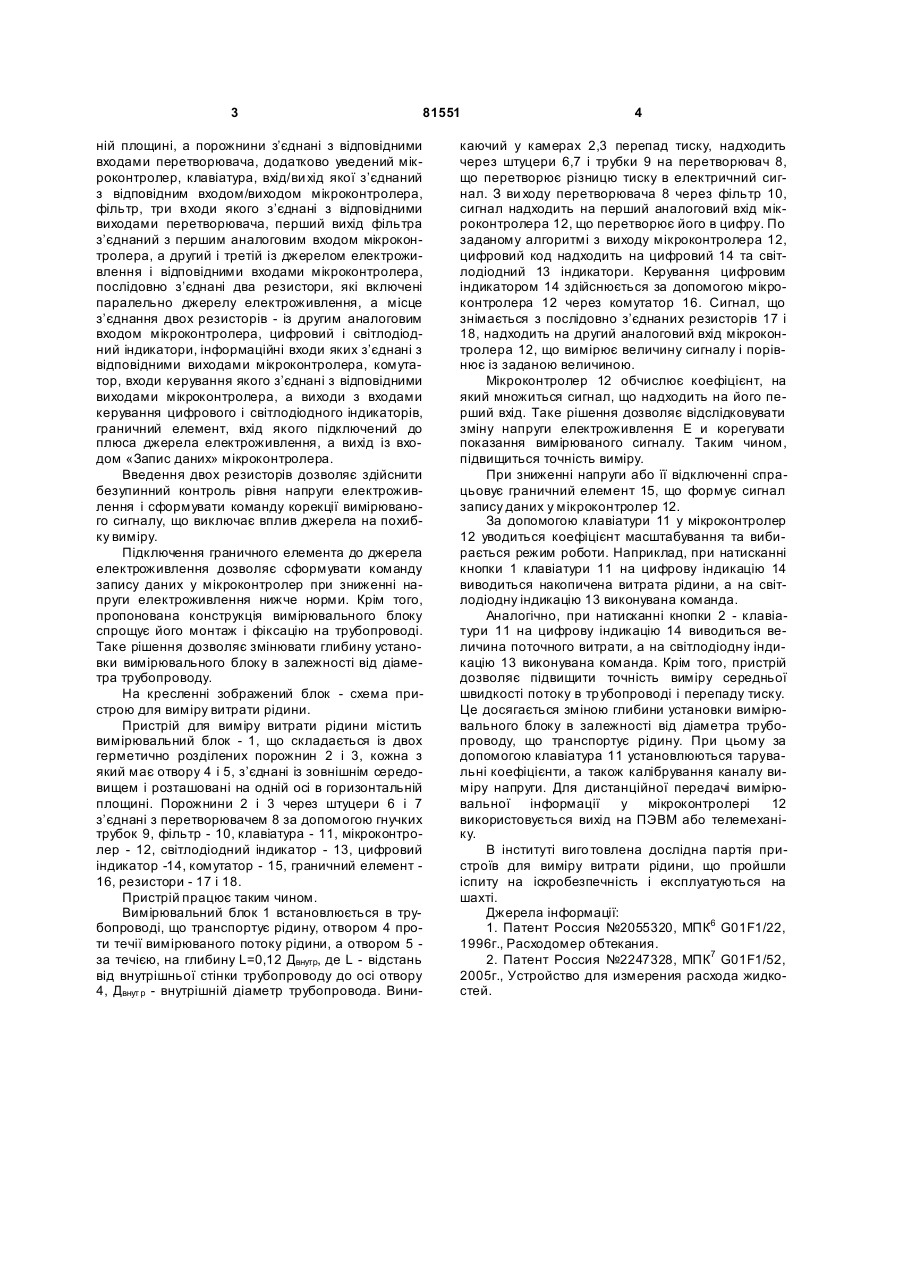

Пристрій для виміру витрати рідини, який містить вимірювальний блок і перетворювач, який відрізняє ться тим, що вимірювальний блок виконаний у вигляді циліндричної трубки, що складається із двох герметично розділених порожнин, C2 2 (19) 1 3 81551 ній площині, а порожнини з’єднані з відповідними входами перетворювача, додатково уведений мікроконтролер, клавіатура, вхід/ви хід якої з’єднаний з відповідним входом/виходом мікроконтролера, фільтр, три входи якого з’єднані з відповідними виходами перетворювача, перший вихід фільтра з’єднаний з першим аналоговим входом мікроконтролера, а другий і третій із джерелом електроживлення і відповідними входами мікроконтролера, послідовно з’єднані два резистори, які включені паралельно джерелу електроживлення, а місце з’єднання двох резисторів - із другим аналоговим входом мікроконтролера, цифровий і світлодіодний індикатори, інформаційні входи яких з’єднані з відповідними виходами мікроконтролера, комутатор, входи керування якого з’єднані з відповідними виходами мікроконтролера, а виходи з входами керування цифрового і світлодіодного індикаторів, граничний елемент, вхід якого підключений до плюса джерела електроживлення, а вихід із входом «Запис даних» мікроконтролера. Введення двох резисторів дозволяє здійснити безупинний контроль рівня напруги електроживлення і сформувати команду корекції вимірюваного сигналу, що виключає вплив джерела на похибку виміру. Підключення граничного елемента до джерела електроживлення дозволяє сформувати команду запису даних у мікроконтролер при зниженні напруги електроживлення нижче норми. Крім того, пропонована конструкція вимірювального блоку спрощує його монтаж і фіксацію на трубопроводі. Таке рішення дозволяє змінювати глибину установки вимірювального блоку в залежності від діаметра трубопроводу. На кресленні зображений блок - схема пристрою для виміру витрати рідини. Пристрій для виміру витрати рідини містить вимірювальний блок - 1, що складається із двох герметично розділених порожнин 2 і 3, кожна з який має отвору 4 і 5, з’єднані із зовнішнім середовищем і розташовані на одній осі в горизонтальній площині. Порожнини 2 і 3 через штуцери 6 і 7 з’єднані з перетворювачем 8 за допомогою гнучких трубок 9, фільтр - 10, клавіатура - 11, мікроконтролер - 12, світлодіодний індикатор - 13, цифровий індикатор -14, комутатор - 15, граничний елемент 16, резистори - 17 і 18. Пристрій працює таким чином. Вимірювальний блок 1 встановлюється в трубопроводі, що транспортує рідину, отвором 4 проти течії вимірюваного потоку рідини, а отвором 5 за течією, на глибину L=0,12 Двнутр, де L - відстань від внутрішньої стінки трубопроводу до осі отвору 4, Двнут р - внутрішній діаметр трубопровода. Вини 4 каючий у камерах 2,3 перепад тиску, надходить через штуцери 6,7 і трубки 9 на перетворювач 8, що перетворює різницю тиску в електричний сигнал. З ви ходу перетворювача 8 через фільтр 10, сигнал надходить на перший аналоговий вхід мікроконтролера 12, що перетворює його в цифру. По заданому алгоритмі з виходу мікроконтролера 12, цифровий код надходить на цифровий 14 та світлодіодний 13 індикатори. Керування цифровим індикатором 14 здійснюється за допомогою мікроконтролера 12 через комутатор 16. Сигнал, що знімається з послідовно з’єднаних резисторів 17 і 18, надходить на другий аналоговий вхід мікроконтролера 12, що вимірює величину сигналу і порівнює із заданою величиною. Мікроконтролер 12 обчислює коефіцієнт, на який множиться сигнал, що надходить на його перший вхід. Таке рішення дозволяє відслідковувати зміну напруги електроживлення Е и корегувати показання вимірюваного сигналу. Таким чином, підвищиться точність виміру. При зниженні напруги або її відключенні спрацьовує граничний елемент 15, що формує сигнал запису даних у мікроконтролер 12. За допомогою клавіатури 11 у мікроконтролер 12 уводиться коефіцієнт масштабування та вибирається режим роботи. Наприклад, при натисканні кнопки 1 клавіатури 11 на цифрову індикацію 14 виводиться накопичена витрата рідини, а на світлодіодну індикацію 13 виконувана команда. Аналогічно, при натисканні кнопки 2 - клавіатури 11 на цифрову індикацію 14 виводиться величина поточного витрати, а на світлодіодну індикацію 13 виконувана команда. Крім того, пристрій дозволяє підвищити точність виміру середньої швидкості потоку в тр убопроводі і перепаду тиску. Це досягається зміною глибини установки вимірювального блоку в залежності від діаметра трубопроводу, що транспортує рідину. При цьому за допомогою клавіатура 11 установлюються тарувальні коефіцієнти, а також калібрування каналу виміру напруги. Для дистанційної передачі вимірювальної інформації у мікроконтролері 12 використовується вихід на ПЭВМ або телемеханіку. В інституті виго товлена дослідна партія пристроїв для виміру витрати рідини, що пройшли іспиту на іскробезпечність і експлуатуються на шахті. Джерела інформації: 1. Патент Россия №2055320, МПК6 G01F1/22, 1996г., Расходомер обтекания. 2. Патент Россия №2247328, МПК7 G01F1/52, 2005г., Устройство для измерения расхода жидкостей. 5 Комп’ютерна в ерстка В. Клюкін 81551 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
