Передавальний механізм для сільськогосподарської машини, сівалка і насіннєвий ящик з таким передавальним механізмом

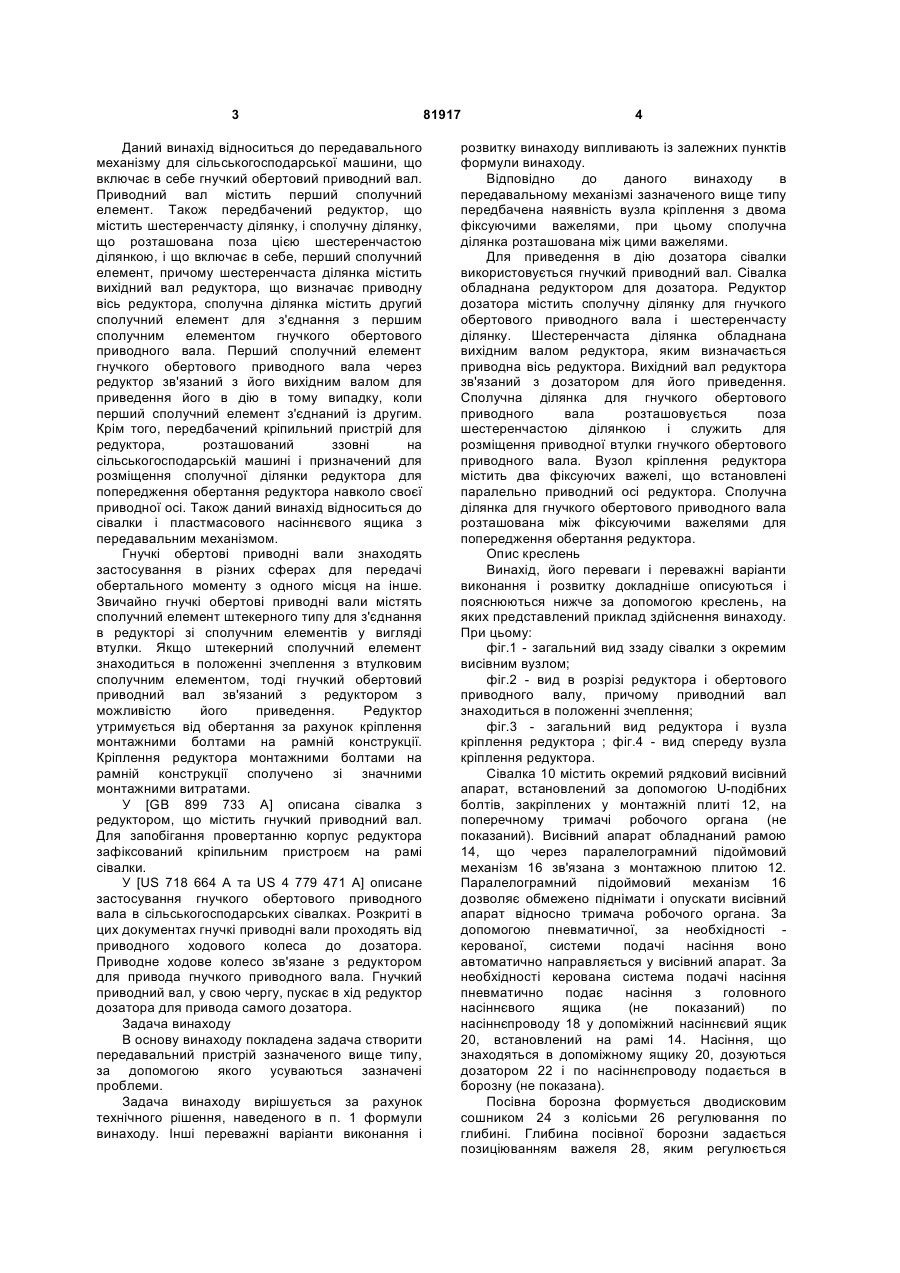

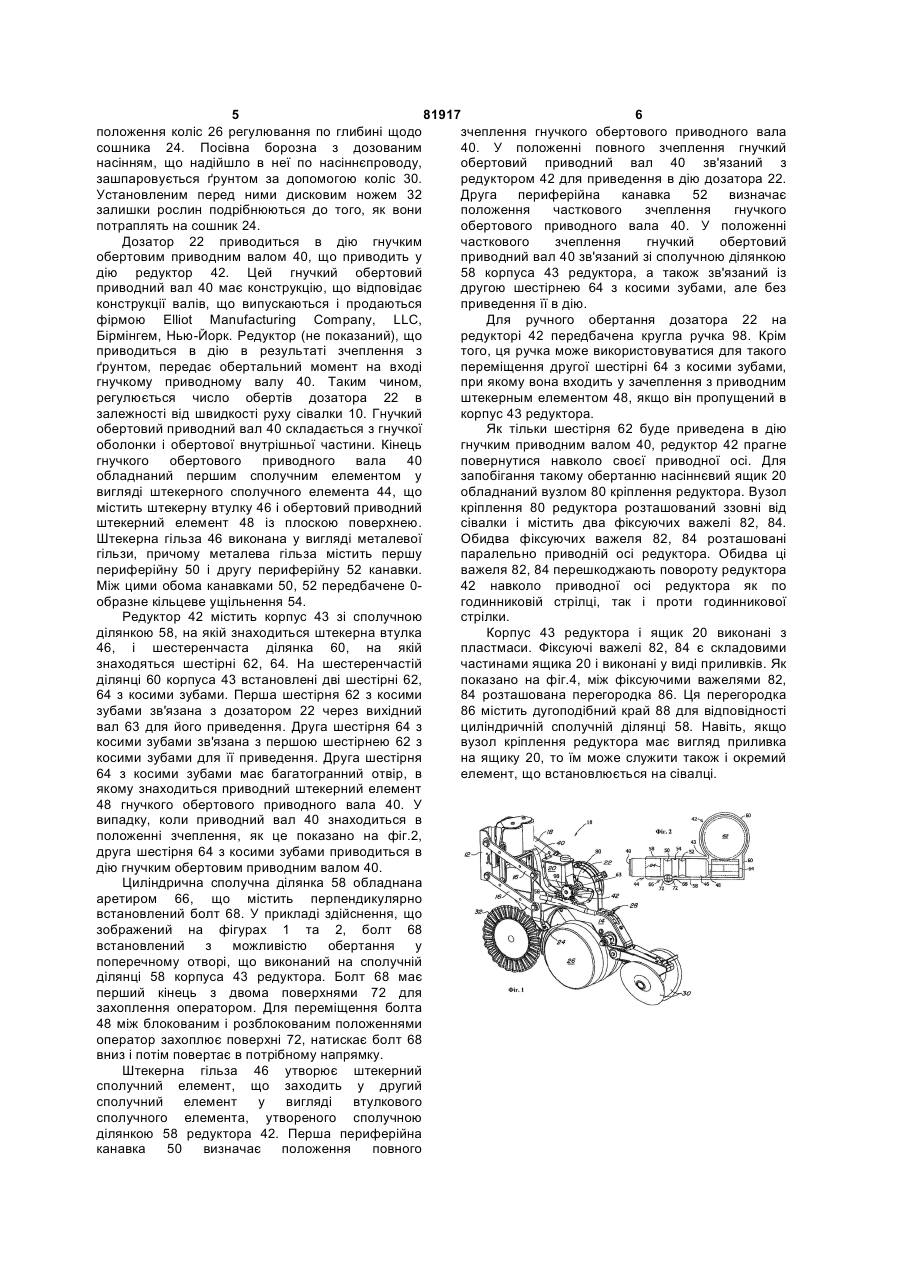

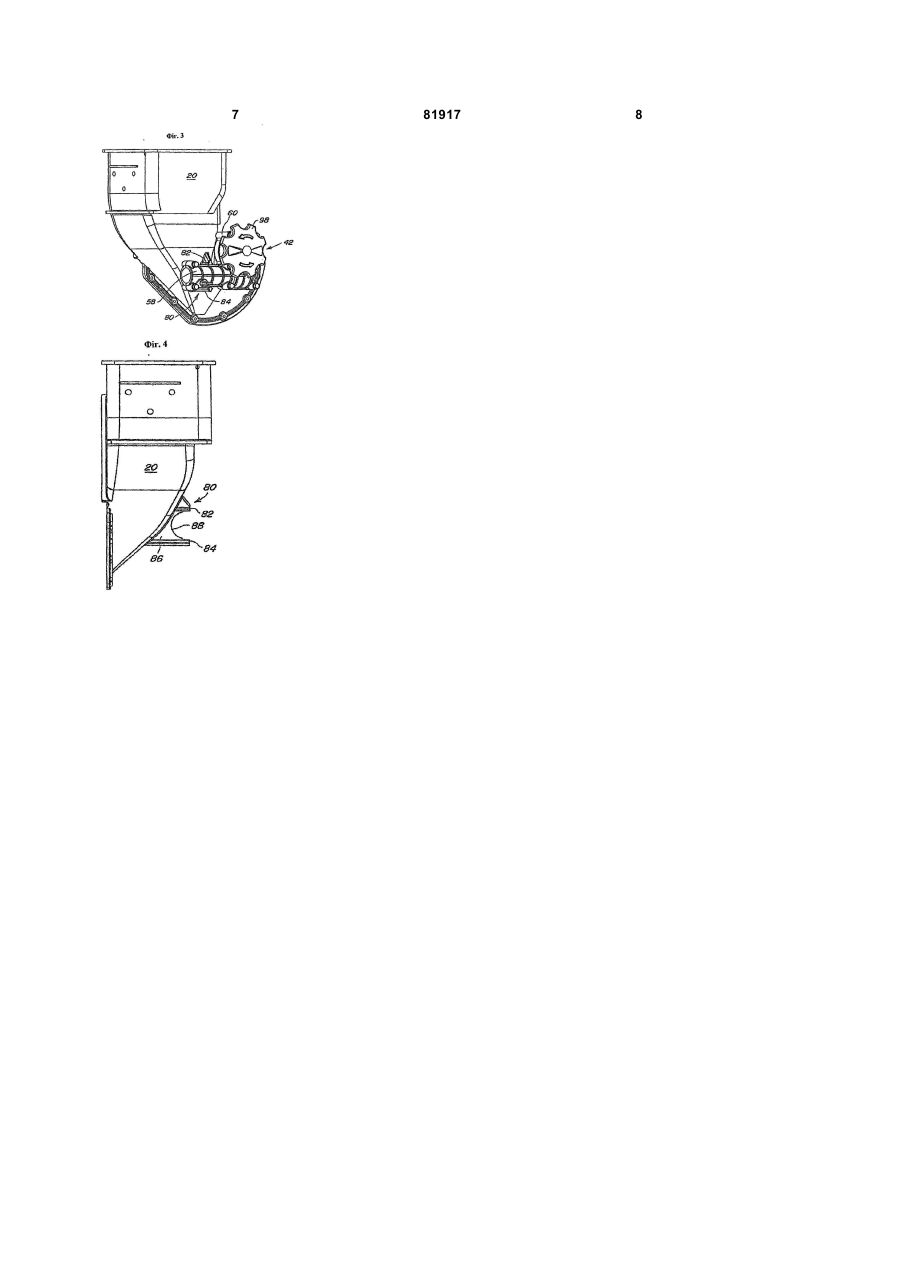

1. Передавальний механізм для сільськогосподарської машини (10), який містить гнучкий обертовий привідний вал (40) з першим сполучним елементом (44), редуктор (42), що містить шестеренчасту ділянку (60) і сполучну ділянку (58), яка розташована поза шестеренчастою ділянкою (60) і служить для розміщення сполучного елемента (44), причому шестеренчаста ділянка (60) містить вихідний вал (63) редуктора, яким визначається привідна вісь редуктора, а сполучна ділянка (58) містить другий сполучний елемент для зв'язку з першим сполучним елементом (44) гнучкого обертового привідного вала (40), при цьому сполучний елемент (44) гнучкого обертового привідного вала (40) зв'язаний через редуктор (42) з вихідним валом (63) редуктора для його приведення у випадку, коли перший сполучний елемент (44) зв'язаний з другим сполучним елементом, і що також містить вузол кріплення (80) для редуктора, який розташований ззовні на сільськогосподарській машині (10) і призначений для розміщення сполучної ділянки (58) редуктора (42) і попередження обертання редуктора (42) навколо своєї привідної осі, який відрізняється тим, що вузол кріплення (80) редуктора містить два фіксуючих важелі (82, 84) а сполучна ділянка (58) розташована між фіксуючими важелями (82, 84). СІВАЛКА UA 1 МАШИНИ, (19) ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ 3 Даний винахід відноситься до передавального механізму для сільськогосподарської машини, що включає в себе гнучкий обертовий приводний вал. Приводний вал містить перший сполучний елемент. Також передбачений редуктор, що містить шестеренчасту ділянку, і сполучну ділянку, що розташована поза цією шестеренчастою ділянкою, і що включає в себе, перший сполучний елемент, причому шестеренчаста ділянка містить вихідний вал редуктора, що визначає приводну вісь редуктора, сполучна ділянка містить другий сполучний елемент для з'єднання з першим сполучним елементом гнучкого обертового приводного вала. Перший сполучний елемент гнучкого обертового приводного вала через редуктор зв'язаний з його вихідним валом для приведення його в дію в тому випадку, коли перший сполучний елемент з'єднаний із другим. Крім того, передбачений кріпильний пристрій для редуктора, розташований ззовні на сільськогосподарській машині і призначений для розміщення сполучної ділянки редуктора для попередження обертання редуктора навколо своєї приводної осі. Також даний винахід відноситься до сівалки і пластмасового насіннєвого ящика з передавальним механізмом. Гнучкі обертові приводні вали знаходять застосування в різних сферах для передачі обертального моменту з одного місця на інше. Звичайно гнучкі обертові приводні вали містять сполучний елемент штекерного типу для з'єднання в редукторі зі сполучним елементів у вигляді втулки. Якщо штекерний сполучний елемент знаходиться в положенні зчеплення з втулковим сполучним елементом, тоді гнучкий обертовий приводний вал зв'язаний з редуктором з можливістю його приведення. Редуктор утримується від обертання за рахунок кріплення монтажними болтами на рамній конструкції. Кріплення редуктора монтажними болтами на рамній конструкції сполучено зі значними монтажними витратами. У [GB 899 733 А] описана сівалка з редуктором, що містить гнучкий приводний вал. Для запобігання провертанню корпус редуктора зафіксований кріпильним пристроєм на рамі сівалки. У [US 718 664 А та US 4 779 471 А] описане застосування гнучкого обертового приводного вала в сільськогосподарських сівалках. Розкриті в цих документах гнучкі приводні вали проходять від приводного ходового колеса до дозатора. Приводне ходове колесо зв'язане з редуктором для привода гнучкого приводного вала. Гнучкий приводний вал, у свою чергу, пускає в хід редуктор дозатора для привода самого дозатора. Задача винаходу В основу винаходу покладена задача створити передавальний пристрій зазначеного вище типу, за допомогою якого усуваються зазначені проблеми. Задача винаходу вирішується за рахунок технічного рішення, наведеного в п. 1 формули винаходу. Інші переважні варіанти виконання і 81917 4 розвитку винаходу випливають із залежних пунктів формули винаходу. Відповідно до даного винаходу в передавальному механізмі зазначеного вище типу передбачена наявність вузла кріплення з двома фіксуючими важелями, при цьому сполучна ділянка розташована між цими важелями. Для приведення в дію дозатора сівалки використовується гнучкий приводний вал. Сівалка обладнана редуктором для дозатора. Редуктор дозатора містить сполучну ділянку для гнучкого обертового приводного вала і шестеренчасту ділянку. Шестеренчаста ділянка обладнана вихідним валом редуктора, яким визначається приводна вісь редуктора. Вихідний вал редуктора зв'язаний з дозатором для його приведення. Сполучна ділянка для гнучкого обертового приводного вала розташовується поза шестеренчастою ділянкою і служить для розміщення приводної втулки гнучкого обертового приводного вала. Вузол кріплення редуктора містить два фіксуючих важелі, що встановлені паралельно приводний осі редуктора. Сполучна ділянка для гнучкого обертового приводного вала розташована між фіксуючими важелями для попередження обертання редуктора. Опис креслень Винахід, його переваги і переважні варіанти виконання і розвитку докладніше описуються і пояснюються нижче за допомогою креслень, на яких представлений приклад здійснення винаходу. При цьому: фіг.1 - загальний вид ззаду сівалки з окремим висівним вузлом; фіг.2 - вид в розрізі редуктора і обертового приводного валу, причому приводний вал знаходиться в положенні зчеплення; фіг.3 - загальний вид редуктора і вузла кріплення редуктора ; фіг.4 - вид спереду вузла кріплення редуктора. Сівалка 10 містить окремий рядковий висівний апарат, встановлений за допомогою U-подібних болтів, закріплених у монтажній плиті 12, на поперечному тримачі робочого органа (не показаний). Висівний апарат обладнаний рамою 14, що через паралелограмний підоймовий механізм 16 зв'язана з монтажною плитою 12. Паралелограмний підоймовий механізм 16 дозволяє обмежено піднімати і опускати висівний апарат відносно тримача робочого органа. За допомогою пневматичної, за необхідності керованої, системи подачі насіння воно автоматично направляється у висівний апарат. За необхідності керована система подачі насіння пневматично подає насіння з головного насіннєвого ящика (не показаний) по насіннєпроводу 18 у допоміжний насіннєвий ящик 20, встановлений на рамі 14. Насіння, що знаходяться в допоміжному ящику 20, дозуються дозатором 22 і по насіннєпроводу подається в борозну (не показана). Посівна борозна формується дводисковим сошником 24 з колісьми 26 регулювання по глибині. Глибина посівної борозни задається позиціюванням важеля 28, яким регулюється 5 81917 6 положення коліс 26 регулювання по глибині щодо зчеплення гнучкого обертового приводного вала сошника 24. Посівна борозна з дозованим 40. У положенні повного зчеплення гнучкий насінням, що надійшло в неї по насіннєпроводу, обертовий приводний вал 40 зв'язаний з зашпаровується ґрунтом за допомогою коліс 30. редуктором 42 для приведення в дію дозатора 22. Установленим перед ними дисковим ножем 32 Друга периферійна канавка 52 визначає залишки рослин подрібнюються до того, як вони положення часткового зчеплення гнучкого потраплять на сошник 24. обертового приводного вала 40. У положенні Дозатор 22 приводиться в дію гнучким часткового зчеплення гнучкий обертовий обертовим приводним валом 40, що приводить у приводний вал 40 зв'язаний зі сполучною ділянкою дію редуктор 42. Цей гнучкий обертовий 58 корпуса 43 редуктора, а також зв'язаний із приводний вал 40 має конструкцію, що відповідає другою шестірнею 64 з косими зубами, але без конструкції валів, що випускаються і продаються приведення її в дію. фірмою Elliot Manufacturing Company, LLC, Для ручного обертання дозатора 22 на Бірмінгем, Нью-Йорк. Редуктор (не показаний), що редукторі 42 передбачена кругла ручка 98. Крім приводиться в дію в результаті зчеплення з того, ця ручка може використовуватися для такого ґрунтом, передає обертальний момент на вході переміщення другої шестірні 64 з косими зубами, гнучкому приводному валу 40. Таким чином, при якому вона входить у зачеплення з приводним регулюється число обертів дозатора 22 в штекерным елементом 48, якщо він пропущений в залежності від швидкості руху сівалки 10. Гнучкий корпус 43 редуктора. обертовий приводний вал 40 складається з гнучкої Як тільки шестірня 62 буде приведена в дію оболонки і обертової внутрішньої частини. Кінець гнучким приводним валом 40, редуктор 42 прагне гнучкого обертового приводного вала 40 повернутися навколо своєї приводної осі. Для обладнаний першим сполучним елементом у запобігання такому обертанню насіннєвий ящик 20 вигляді штекерного сполучного елемента 44, що обладнаний вузлом 80 кріплення редуктора. Вузол містить штекерну втулку 46 і обертовий приводний кріплення 80 редуктора розташований ззовні від штекерний елемент 48 із плоскою поверхнею. сівалки і містить два фіксуючих важелі 82, 84. Штекерна гільза 46 виконана у вигляді металевої Обидва фіксуючих важеля 82, 84 розташовані гільзи, причому металева гільза містить першу паралельно приводній осі редуктора. Обидва ці периферійну 50 і другу периферійну 52 канавки. важеля 82, 84 перешкоджають повороту редуктора Між цими обома канавками 50, 52 передбачене 042 навколо приводної осі редуктора як по образне кільцеве ущільнення 54. годинниковій стрілці, так і проти годинникової Редуктор 42 містить корпус 43 зі сполучною стрілки. ділянкою 58, на якій знаходиться штекерна втулка Корпус 43 редуктора і ящик 20 виконані з 46, і шестеренчаста ділянка 60, на якій пластмаси. Фіксуючі важелі 82, 84 є складовими знаходяться шестірні 62, 64. На шестеренчастій частинами ящика 20 і виконані у виді приливків. Як ділянці 60 корпуса 43 встановлені дві шестірні 62, показано на фіг.4, між фіксуючими важелями 82, 64 з косими зубами. Перша шестірня 62 з косими 84 розташована перегородка 86. Ця перегородка зубами зв'язана з дозатором 22 через вихідний 86 містить дугоподібний край 88 для відповідності вал 63 для його приведення. Друга шестірня 64 з циліндричній сполучній ділянці 58. Навіть, якщо косими зубами зв'язана з першою шестірнею 62 з вузол кріплення редуктора має вигляд приливка косими зубами для її приведення. Друга шестірня на ящику 20, то їм може служити також і окремий 64 з косими зубами має багатогранний отвір, в елемент, що встановлюється на сівалці. якому знаходиться приводний штекерний елемент 48 гнучкого обертового приводного вала 40. У випадку, коли приводний вал 40 знаходиться в положенні зчеплення, як це показано на фіг.2, друга шестірня 64 з косими зубами приводиться в дію гнучким обертовим приводним валом 40. Циліндрична сполучна ділянка 58 обладнана аретиром 66, що містить перпендикулярно встановлений болт 68. У прикладі здійснення, що зображений на фігурах 1 та 2, болт 68 встановлений з можливістю обертання у поперечному отворі, що виконаний на сполучній ділянці 58 корпуса 43 редуктора. Болт 68 має перший кінець з двома поверхнями 72 для захоплення оператором. Для переміщення болта 48 між блокованим і розблокованим положеннями оператор захоплює поверхні 72, натискає болт 68 вниз і потім повертає в потрібному напрямку. Штекерна гільза 46 утворює штекерний сполучний елемент, що заходить у другий сполучний елемент у вигляді втулкового сполучного елемента, утвореного сполучною ділянкою 58 редуктора 42. Перша периферійна канавка 50 визначає положення повного 7 81917 8
