Очисник головок коренеплодів від залишків гички

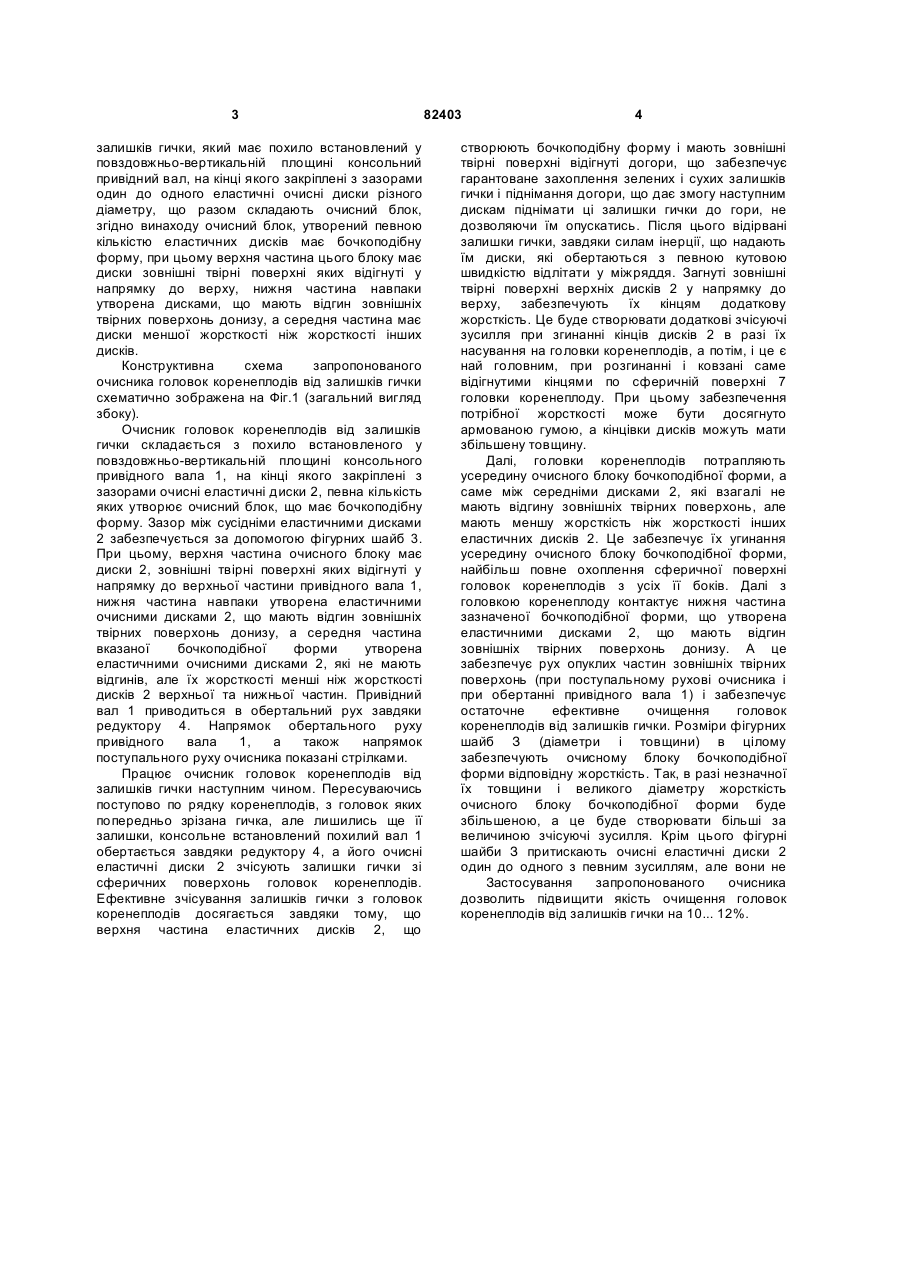

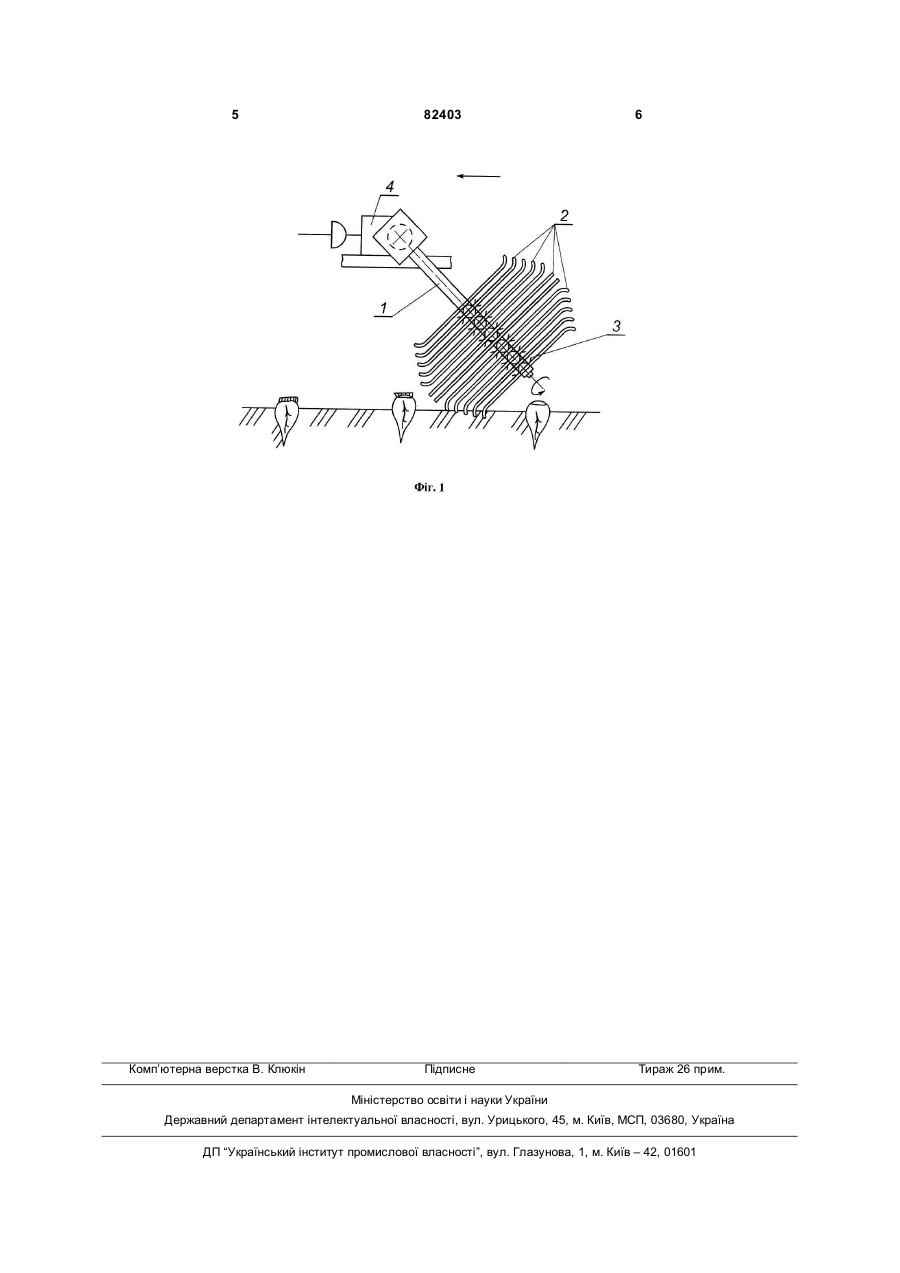

Очисник головок коренеплодів від залишків гички, який має похило встановлений у 3 залишків гички, який має похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені з зазорами один до одного еластичні очисні диски різного діаметру, що разом складають очисний блок, згідно винаходу очисний блок, утворений певною кількістю еластичних дисків має бочкоподібну форму, при цьому верхня частина цього блоку має диски зовнішні твірні поверхні яких відігнуті у напрямку до верху, нижня частина навпаки утворена дисками, що мають відгин зовнішніх твірних поверхонь донизу, а середня частина має диски меншої жорсткості ніж жорсткості інших дисків. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг.1 (загальний вигляд збоку). Очисник головок коренеплодів від залишків гички складається з похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 1, на кінці якого закріплені з зазорами очисні еластичні диски 2, певна кількість яких утворює очисний блок, що має бочкоподібну форму. Зазор між сусідніми еластичними дисками 2 забезпечується за допомогою фігурних шайб 3. При цьому, верхня частина очисного блоку має диски 2, зовнішні твірні поверхні яких відігнуті у напрямку до верхньої частини привідного вала 1, нижня частина навпаки утворена еластичними очисними дисками 2, що мають відгин зовнішніх твірних поверхонь донизу, а середня частина вказаної бочкоподібної форми утворена еластичними очисними дисками 2, які не мають відгинів, але їх жорсткості менші ніж жорсткості дисків 2 верхньої та нижньої частин. Привідний вал 1 приводиться в обертальний рух завдяки редуктору 4. Напрямок обертального руху привідного вала 1, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів, з головок яких попередньо зрізана гичка, але лишились ще її залишки, консольне встановлений похилий вал 1 обертається завдяки редуктору 4, а його очисні еластичні диски 2 зчісують залишки гички зі сферичних поверхонь головок коренеплодів. Ефективне зчісування залишків гички з головок коренеплодів досягається завдяки тому, що верхня частина еластичних дисків 2, що 82403 4 створюють бочкоподібну форму і мають зовнішні твірні поверхні відігнуті догори, що забезпечує гарантоване захоплення зелених і сухих залишків гички і піднімання догори, що дає змогу наступним дискам піднімати ці залишки гички до гори, не дозволяючи їм опускатись. Після цього відірвані залишки гички, завдяки силам інерції, що надають їм диски, які обертаються з певною кутовою швидкістю відлітати у міжряддя. Загнуті зовнішні твірні поверхні верхніх дисків 2 у напрямку до верху, забезпечують їх кінцям додаткову жорсткість. Це буде створювати додаткові зчісуючі зусилля при згинанні кінців дисків 2 в разі їх насування на головки коренеплодів, а потім, і це є най головним, при розгинанні і ковзані саме відігнутими кінцями по сферичній поверхні 7 головки коренеплоду. При цьому забезпечення потрібної жорсткості може бути досягнуто армованою гумою, а кінцівки дисків можуть мати збільшену товщину. Далі, головки коренеплодів потрапляють усередину очисного блоку бочкоподібної форми, а саме між середніми дисками 2, які взагалі не мають відгину зовнішніх твірних поверхонь, але мають меншу жорсткість ніж жорсткості інших еластичних дисків 2. Це забезпечує їх угинання усередину очисного блоку бочкоподібної форми, найбільш повне охоплення сферичної поверхні головок коренеплодів з усіх її боків. Далі з головкою коренеплоду контактує нижня частина зазначеної бочкоподібної форми, що утворена еластичними дисками 2, що мають відгин зовнішніх твірних поверхонь донизу. А це забезпечує рух опуклих частин зовнішніх твірних поверхонь (при поступальному рухові очисника і при обертанні привідного вала 1) і забезпечує остаточне ефективне очищення головок коренеплодів від залишків гички. Розміри фігурних шайб З (діаметри і товщини) в цілому забезпечують очисному блоку бочкоподібної форми відповідну жорсткість. Так, в разі незначної їх товщини і великого діаметру жорсткість очисного блоку бочкоподібної форми буде збільшеною, а це буде створювати більші за величиною зчісуючі зусилля. Крім цього фігурні шайби З притискають очисні еластичні диски 2 один до одного з певним зусиллям, але вони не допускають відносного обертання дисків 2. Застосування запропонованого очисника дозволить підвищити якість очищення головок коренеплодів від залишків гички на 10... 12%. 5 Комп’ютерна верстка В. Клюкін 82403 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
