Клавіатурний амплітудний модулятор
Номер патенту: 100431
Опубліковано: 25.12.2012
Автори: Політанський Леонід Францович, Сендульський Микола Володимирович, Полянський Олег Петрович
Формула / Реферат

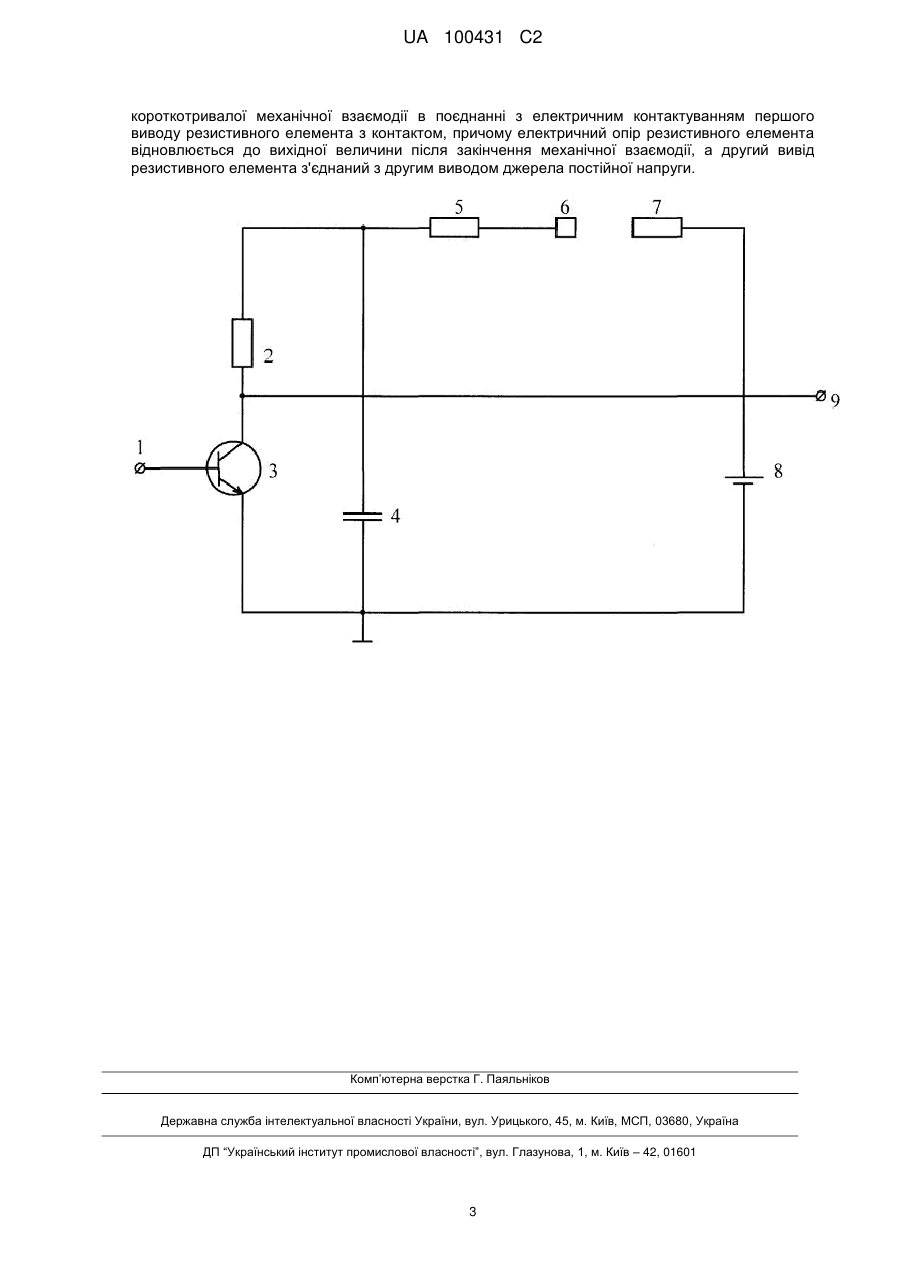

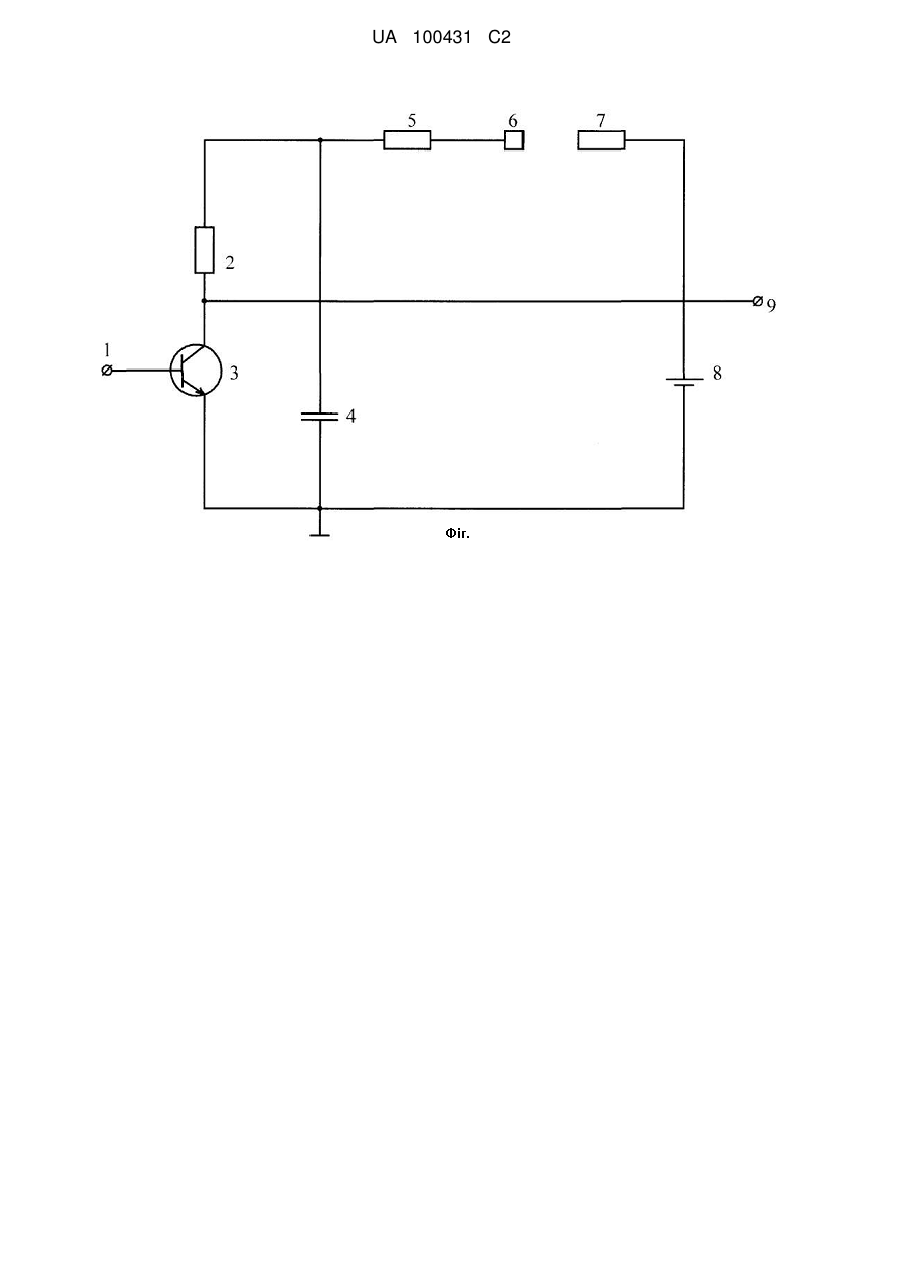

Клавіатурний амплітудний модулятор, який містить транзистор, база якого з'єднана з входом амплітудного модулятора, колектор транзистора з'єднаний з першим виводом першого резистора і виходом амплітудного модулятора, другий вивід першого резистора з'єднаний з першим виводом конденсатора і першим виводом другого резистора, другий вивід якого з'єднаний з контактом, загальна шина амплітудного модулятора з'єднана з емітером транзистора, другим виводом конденсатора і першим виводом джерела постійної напруги, полярність якого забезпечує пряме включення транзистора, який відрізняється тим, що додатково містить резистивний елемент, електричний опір якого залежить від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням першого виводу резистивного елемента з контактом, причому електричний опір резистивного елемента відновлюється до вихідної величини після закінчення механічної взаємодії, а другий вивід резистивного елемента з'єднаний з другим виводом джерела постійної напруги.
Текст

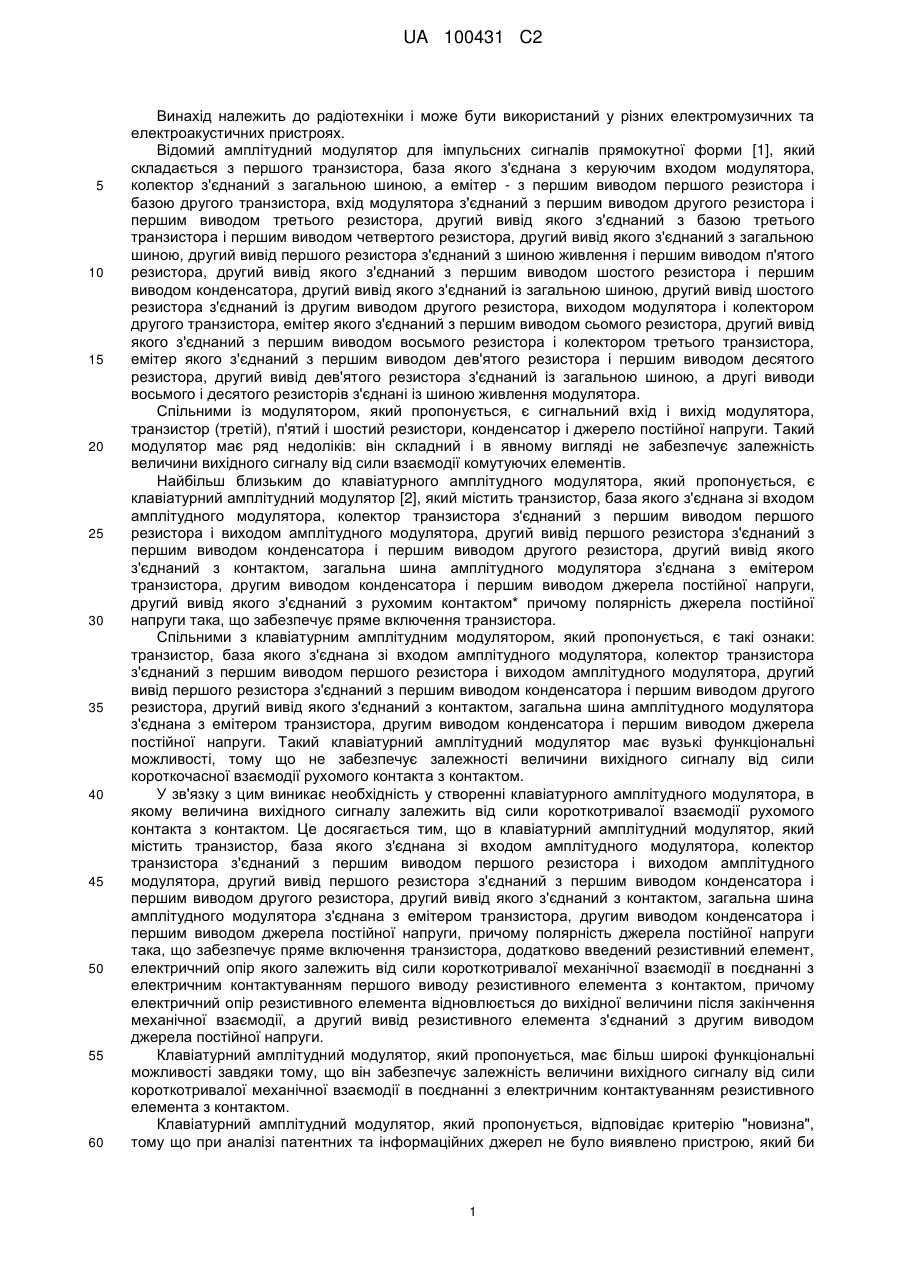

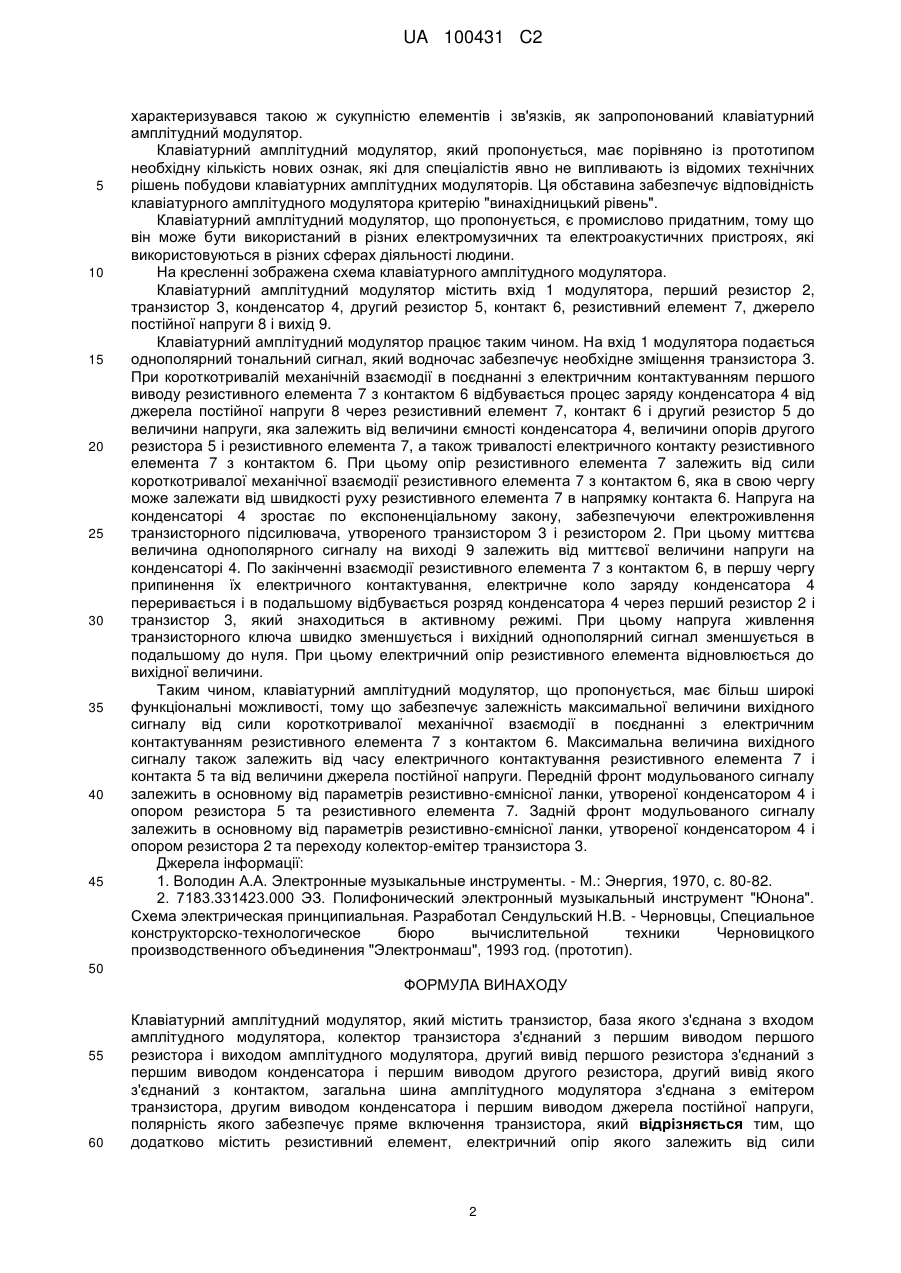

Реферат: Клавіатурний амплітудний модулятор належить до радіотехніки і може бути використаний у різноманітних електромузичних та електроакустичних пристроях. Клавіатурний амплітудний модулятор містить вхід модулятора, транзистор, два резистори, конденсатор, контакт, резистивний елемент, джерело постійної напруги та вихід модулятора. Резистивний елемент, електричний опір якого залежить від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням першого виводу резистивного елемента з контактом, причому електричний опір резистивного елемента відновлюється до вихідної величини після закінчення механічної взаємодії, а другий вивід резистивного елемента з'єднаний з другим виводом джерела постійної напруги. Технічним результатом є реалізація залежності величини вихідного сигналу клавіатурного амплітудного модулятора від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням резистивного елемента з контактом. UA 100431 C2 (12) UA 100431 C2 UA 100431 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до радіотехніки і може бути використаний у різних електромузичних та електроакустичних пристроях. Відомий амплітудний модулятор для імпульсних сигналів прямокутної форми [1], який складається з першого транзистора, база якого з'єднана з керуючим входом модулятора, колектор з'єднаний з загальною шиною, а емітер - з першим виводом першого резистора і базою другого транзистора, вхід модулятора з'єднаний з першим виводом другого резистора і першим виводом третього резистора, другий вивід якого з'єднаний з базою третього транзистора і першим виводом четвертого резистора, другий вивід якого з'єднаний з загальною шиною, другий вивід першого резистора з'єднаний з шиною живлення і першим виводом п'ятого резистора, другий вивід якого з'єднаний з першим виводом шостого резистора і першим виводом конденсатора, другий вивід якого з'єднаний із загальною шиною, другий вивід шостого резистора з'єднаний із другим виводом другого резистора, виходом модулятора і колектором другого транзистора, емітер якого з'єднаний з першим виводом сьомого резистора, другий вивід якого з'єднаний з першим виводом восьмого резистора і колектором третього транзистора, емітер якого з'єднаний з першим виводом дев'ятого резистора і першим виводом десятого резистора, другий вивід дев'ятого резистора з'єднаний із загальною шиною, а другі виводи восьмого і десятого резисторів з'єднані із шиною живлення модулятора. Спільними із модулятором, який пропонується, є сигнальний вхід і вихід модулятора, транзистор (третій), п'ятий і шостий резистори, конденсатор і джерело постійної напруги. Такий модулятор має ряд недоліків: він складний і в явному вигляді не забезпечує залежність величини вихідного сигналу від сили взаємодії комутуючих елементів. Найбільш близьким до клавіатурного амплітудного модулятора, який пропонується, є клавіатурний амплітудний модулятор [2], який містить транзистор, база якого з'єднана зі входом амплітудного модулятора, колектор транзистора з'єднаний з першим виводом першого резистора і виходом амплітудного модулятора, другий вивід першого резистора з'єднаний з першим виводом конденсатора і першим виводом другого резистора, другий вивід якого з'єднаний з контактом, загальна шина амплітудного модулятора з'єднана з емітером транзистора, другим виводом конденсатора і першим виводом джерела постійної напруги, другий вивід якого з'єднаний з рухомим контактом* причому полярність джерела постійної напруги така, що забезпечує пряме включення транзистора. Спільними з клавіатурним амплітудним модулятором, який пропонується, є такі ознаки: транзистор, база якого з'єднана зі входом амплітудного модулятора, колектор транзистора з'єднаний з першим виводом першого резистора і виходом амплітудного модулятора, другий вивід першого резистора з'єднаний з першим виводом конденсатора і першим виводом другого резистора, другий вивід якого з'єднаний з контактом, загальна шина амплітудного модулятора з'єднана з емітером транзистора, другим виводом конденсатора і першим виводом джерела постійної напруги. Такий клавіатурний амплітудний модулятор має вузькі функціональні можливості, тому що не забезпечує залежності величини вихідного сигналу від сили короткочасної взаємодії рухомого контакта з контактом. У зв'язку з цим виникає необхідність у створенні клавіатурного амплітудного модулятора, в якому величина вихідного сигналу залежить від сили короткотривалої взаємодії рухомого контакта з контактом. Це досягається тим, що в клавіатурний амплітудний модулятор, який містить транзистор, база якого з'єднана зі входом амплітудного модулятора, колектор транзистора з'єднаний з першим виводом першого резистора і виходом амплітудного модулятора, другий вивід першого резистора з'єднаний з першим виводом конденсатора і першим виводом другого резистора, другий вивід якого з'єднаний з контактом, загальна шина амплітудного модулятора з'єднана з емітером транзистора, другим виводом конденсатора і першим виводом джерела постійної напруги, причому полярність джерела постійної напруги така, що забезпечує пряме включення транзистора, додатково введений резистивний елемент, електричний опір якого залежить від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням першого виводу резистивного елемента з контактом, причому електричний опір резистивного елемента відновлюється до вихідної величини після закінчення механічної взаємодії, а другий вивід резистивного елемента з'єднаний з другим виводом джерела постійної напруги. Клавіатурний амплітудний модулятор, який пропонується, має більш широкі функціональні можливості завдяки тому, що він забезпечує залежність величини вихідного сигналу від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням резистивного елемента з контактом. Клавіатурний амплітудний модулятор, який пропонується, відповідає критерію "новизна", тому що при аналізі патентних та інформаційних джерел не було виявлено пристрою, який би 1 UA 100431 C2 5 10 15 20 25 30 35 40 45 характеризувався такою ж сукупністю елементів і зв'язків, як запропонований клавіатурний амплітудний модулятор. Клавіатурний амплітудний модулятор, який пропонується, має порівняно із прототипом необхідну кількість нових ознак, які для спеціалістів явно не випливають із відомих технічних рішень побудови клавіатурних амплітудних модуляторів. Ця обставина забезпечує відповідність клавіатурного амплітудного модулятора критерію "винахідницький рівень". Клавіатурний амплітудний модулятор, що пропонується, є промислово придатним, тому що він може бути використаний в різних електромузичних та електроакустичних пристроях, які використовуються в різних сферах діяльності людини. На кресленні зображена схема клавіатурного амплітудного модулятора. Клавіатурний амплітудний модулятор містить вхід 1 модулятора, перший резистор 2, транзистор 3, конденсатор 4, другий резистор 5, контакт 6, резистивний елемент 7, джерело постійної напруги 8 і вихід 9. Клавіатурний амплітудний модулятор працює таким чином. На вхід 1 модулятора подається однополярний тональний сигнал, який водночас забезпечує необхідне зміщення транзистора 3. При короткотривалій механічній взаємодії в поєднанні з електричним контактуванням першого виводу резистивного елемента 7 з контактом 6 відбувається процес заряду конденсатора 4 від джерела постійної напруги 8 через резистивний елемент 7, контакт 6 і другий резистор 5 до величини напруги, яка залежить від величини ємності конденсатора 4, величини опорів другого резистора 5 і резистивного елемента 7, а також тривалості електричного контакту резистивного елемента 7 з контактом 6. При цьому опір резистивного елемента 7 залежить від сили короткотривалої механічної взаємодії резистивного елемента 7 з контактом 6, яка в свою чергу може залежати від швидкості руху резистивного елемента 7 в напрямку контакта 6. Напруга на конденсаторі 4 зростає по експоненціальному закону, забезпечуючи електроживлення транзисторного підсилювача, утвореного транзистором 3 і резистором 2. При цьому миттєва величина однополярного сигналу на виході 9 залежить від миттєвої величини напруги на конденсаторі 4. По закінченні взаємодії резистивного елемента 7 з контактом 6, в першу чергу припинення їх електричного контактування, електричне коло заряду конденсатора 4 переривається і в подальшому відбувається розряд конденсатора 4 через перший резистор 2 і транзистор 3, який знаходиться в активному режимі. При цьому напруга живлення транзисторного ключа швидко зменшується і вихідний однополярний сигнал зменшується в подальшому до нуля. При цьому електричний опір резистивного елемента відновлюється до вихідної величини. Таким чином, клавіатурний амплітудний модулятор, що пропонується, має більш широкі функціональні можливості, тому що забезпечує залежність максимальної величини вихідного сигналу від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням резистивного елемента 7 з контактом 6. Максимальна величина вихідного сигналу також залежить від часу електричного контактування резистивного елемента 7 і контакта 5 та від величини джерела постійної напруги. Передній фронт модульованого сигналу залежить в основному від параметрів резистивно-ємнісної ланки, утвореної конденсатором 4 і опором резистора 5 та резистивного елемента 7. Задній фронт модульованого сигналу залежить в основному від параметрів резистивно-ємнісної ланки, утвореної конденсатором 4 і опором резистора 2 та переходу колектор-емітер транзистора 3. Джерела інформації: 1. Володин А.А. Электронные музыкальные инструменты. - М.: Энергия, 1970, с. 80-82. 2. 7183.331423.000 ЭЗ. Полифонический электронный музыкальный инструмент "Юнона". Схема электрическая принципиальная. Разработал Сендульский Н.В. - Черновцы, Специальное конструкторско-технологическое бюро вычислительной техники Черновицкого производственного объединения "Электронмаш", 1993 год. (прототип). 50 ФОРМУЛА ВИНАХОДУ 55 60 Клавіатурний амплітудний модулятор, який містить транзистор, база якого з'єднана з входом амплітудного модулятора, колектор транзистора з'єднаний з першим виводом першого резистора і виходом амплітудного модулятора, другий вивід першого резистора з'єднаний з першим виводом конденсатора і першим виводом другого резистора, другий вивід якого з'єднаний з контактом, загальна шина амплітудного модулятора з'єднана з емітером транзистора, другим виводом конденсатора і першим виводом джерела постійної напруги, полярність якого забезпечує пряме включення транзистора, який відрізняється тим, що додатково містить резистивний елемент, електричний опір якого залежить від сили 2 UA 100431 C2 короткотривалої механічної взаємодії в поєднанні з електричним контактуванням першого виводу резистивного елемента з контактом, причому електричний опір резистивного елемента відновлюється до вихідної величини після закінчення механічної взаємодії, а другий вивід резистивного елемента з'єднаний з другим виводом джерела постійної напруги. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюKeyboard amplitude modulator
Автори англійськоюPolitanskyi Leonid Franytsovych, Sendulskii Mykola Volodymyrovych, Polianskyi Oleh Petrovych
Назва патенту російськоюКлавиатурный амплитудный модулятор
Автори російськоюПолитанский Леонид Францевич, Сендульский Николай Владимирович, Полянский Олег Петрович
МПК / Мітки
МПК: G10H 1/00
Мітки: амплітудний, клавіатурний, модулятор
