Шахта доменної печі

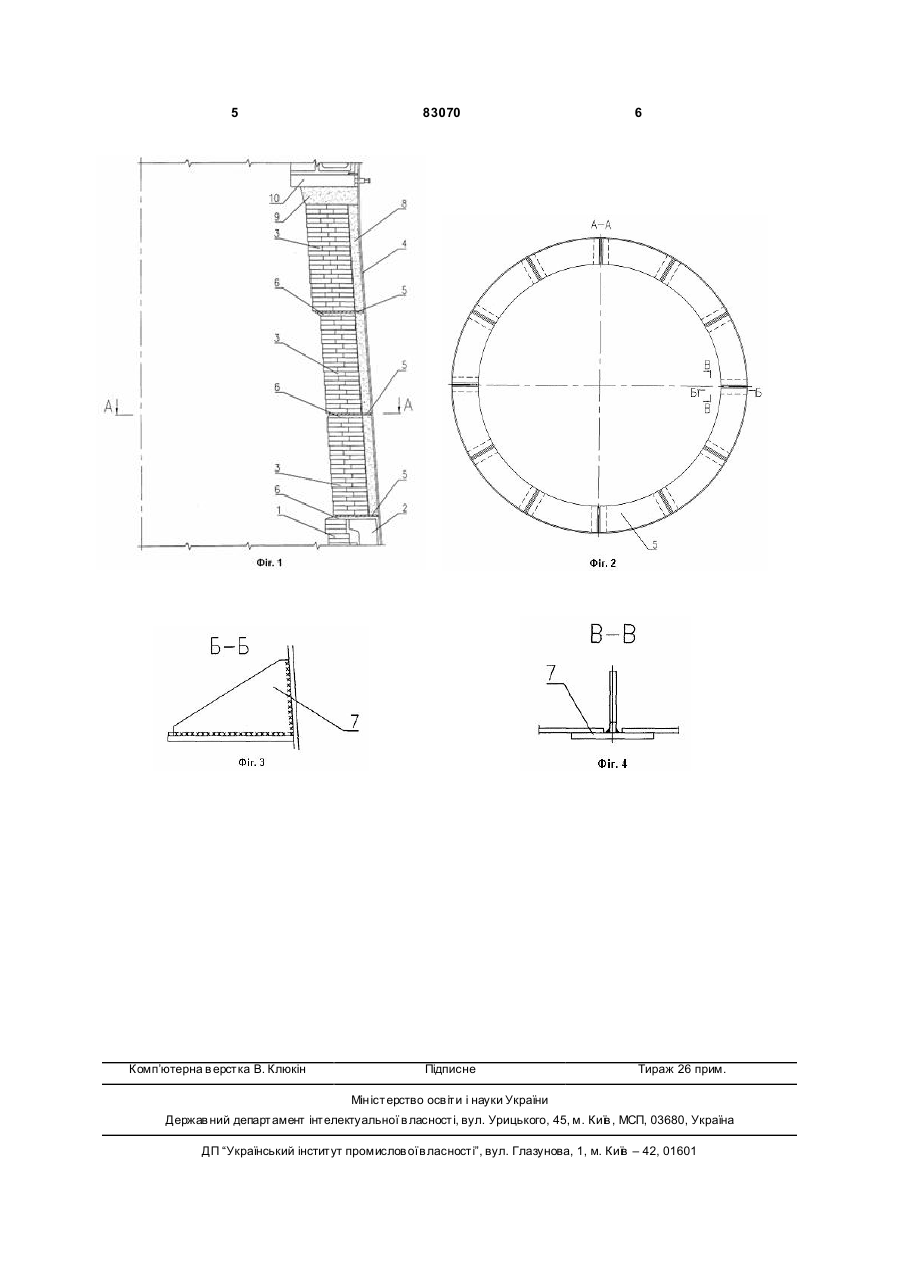

1. Шахта доменної печі, що включає охолоджувальну і неохолоджувальну частини пошарової футерівки печі з вогнетривких матеріалів, укладених в металевий кожух зі спираннями на основний і додатковий маратори, яка відрізняється тим, що неохолоджувальна частина печі оснащена додатковими мараторними кільцями, які вільно та рівномірно розміщені на стисливій вогнетривкій масі та опорних елементах, 2. Шахта доменної печі за закріплених до кожуха печі.п. 1, яка відрізняється тим, що її неохолоджувальна частина футерівки розділена не менш ніж на три горизонтальні кільцеві зони зі змінними діаметрами у вигляді зрізаних конусів. Винахід відноситься до чорної металургії і переважно до конструкцій шахт доменних печей. Відомі конструкції шахт доменних печей, що містять охолоджуючу частину, або зону та неохолоджуючу зону, укладених в металевий кожух. Охолоджуюча частина, або зона футерована металевими прямовісними плитовими холодильниками з поглибленними виступами на стороні, зверненої усередину печі [1]. Перевага такої конструкції складається в забезпеченні утворення в стінах печі стійкого гарнисажу. Недолік конструкції - наявність охолоджувальних пристроїв у верхній частині шахти, що має відносно низькі температури, що приводить до утворення охолоді. Відома конструкція шахти доменної печі, у якій сполучаються обладнана холодильними плитами нижня частина шахти і неохолоджуюча верхня частина шахти, футеровані вогнетривкою цеглою, або бетоном [2], що є аналогом. Недолік такої конструкції полягає в тому, що футеровка неохолоджуючої частини шахти піддається деформації, на ній у процесі експлуатації печі утворюється значна охолодь з наступним її обваленням в основному і буровибуховим способом. Крім того, просування матеріалів, що завантажуються в піч, по шахті печі супроводжується стиранням і виламлюванням ділянок футеровки. Це веде до порушення ходу печі і до зміни її профілю, втратам виробництва і скороченню міжремонтного періоду ша хти, тобто капремонтів 2-го розряду. Найбільш близьким по технічній суті до пропонованого технічного рішення є конструкція шахти доменної печі, у якій мається пошарова кладка, виконана з декількох обріїв, а саме: з основного та додаткового маратора і з верхнього ярусу холодильних плит з виступами усередину печі та утворюючих кільцеву опору -- прототип [3]. Недолік конструкції - утворення охолоді, деформація фу (19) UA (11) 83070 (13) (21) a200604344 (22) 18.04.2006 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ГРАЧОВ ЮРІЙ МИХАЙЛОВИЧ, U A, СКАКУН МИ ХАЙЛО ДМИТРОВИЧ, U A, СОКОЛОВСЬКИЙ БОРИС ЦУДІКОВИЧ, UA, КОВШОВ ВОЛОДИ МИР МИКОЛАЄВИЧ, UA, ПЕТРЕНКО ВІТАЛІЙ ОЛЕКСАНДРОВИЧ, U A, СУПРУН ВОЛОДИМИР ПАВЛОВИЧ, UA, ПОСПЄЛКІН ДМИТРО ЛЕОНІДОВИЧ, UA (73) НАЦІОН АЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ НМЕТАУ, UA, ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДНІПРОПЕТРОВСЬКИЙ МЕТАЛУРГІЙНИЙ ЗАВОД ІМ.ПЕТРОВСЬКОГО", U A (56) UA, 62522, A, 15.12.2003 SU, 846552, A1, 15.07.1981 SU, 1423592, A1, 15.09.1988 US, 3682457, A, 08.08.1972 US, 1664832, A, 03.04.1928 Кольцов С. В., Вендров И. Г., Кочеров В. М., Любачев В. А. Повышение качества ремонта мета C2 1 3 83070 теровки неохолоджуючої частини, її значний знос, що приводить до надмірного нагрівання кожуха, його деформаціям, утворенню тріщин і продувів кожуха, скороченню міжремонтного періоду. Поставлена задача передбачуваного винаходу - збереження профілю печі, економія матеріальних і трудових ресурсів, збільшення міжремонтного періоду і скорочення витрат виробництва. Поставлена задача здійснюється тим, що шахта доменної печі, що включає охолоджуючу і неохолоджуючу частини пошарової футеровки печі вогнетривкими матеріалами, укладеними в металевий кожух, з обпиранням на основний і додатковий маратори, яка відрізняється тим, що неохолоцжуюча частина печі постачена додатковими вільно та рівномірно розміщеними на стисливій вогнетривкій масі, та опорних елементах, закріплених до кожуху печі мараторними кільцями. Крім того, шахта доменної печі відрізняється тим, що її неохолоджуюча частина футеровки розділена не менш чим на три горизонтальні кільцеві зони з перемінними діаметрами. Пропонований пристрій шахти доменної печі приведено на Фіг.1 загальний вид; на Фіг.2 - перетин по А-А на Фіг.1; на Фіг.3 - перетином Б-Б на Фіг.2; на Фіг.4 - перетином В-В на Фіг.3. Пристрій містить: вогнетривку футеровку 1 охолоджуваної частини, холодильні плити 2, вогнетривку футеровку 3 неохолоджуваної частини, металевий кожух 4, мараторні кільця 5, стислу вогнетривку масу 6, металеві опорні елементи 7, прикріплені до кожуха 4. Робота конструкції шахти доменної печі полягає в наступному. Роблять на кожух 4 монтаж холодильних плит 2 і футеровку 1, починаючи з основного маратора. Від ярусу холодильних плит 2 з виступами укладають футеровку неохолоджуваної частини до захисних плит 8 колошника. До кожуха 4 із внутрішньої сторони печі на відстані 1/3 висоти роблять кріплення опорних елементів 7, розділяючи неохолоджувану частин у на 3 зони. На опорні елементи 7 вільно розміщають по колу мараторні кільця 5 у виді металевих листів різного діаметру відповідно до конфігурації профілю печі. Потім рівні частини неохолоджуваної зони прошарками футер ують вогнетривкою цеглою. Причому нижній шар футеровки 1 контактує з мараторними кільцями 5 через шари стисливої вогнетривкої маси 6, будучи в нижній зоні шаром, що вирівнює. 4 Між верхнім шаром футеровки і захисними плитами колошника 10 укладають компенсаційний шар 9. Зазор між кожухом ша хти і футеровкою 1 заповнюють комплексаційною вогнетривкою масою 8. При роботі конструкції шахти шари 8 і 9 відіграють роль компенсатора як радіальних, так і тангенціальних зусиль від дії розігрітих шихтовими матеріалами шарів футеровки на металевий кожух печі. Металеві мараторні кільця 5, знаходячись на стисливій вогнетривкій масі в товщі футеровки 1 і зчіплюючись з нею, відіграють роль арматури. Наявність мараторних кілець 5 сприяє збереженню профілю печі, а також само охороняють футеровку при обваленні охолоді вибуховим способом. У випадку ушкодження частини футеровки її при ремонтах можна замінити новою. Усі ремонтні роботи роблять з підвісних майданчиків, розміщених на сталевих стрічках в середині шахти печі. Для безпеки робіт на рівні захисних плит колошника влаштовують суцільне покриття (на Фіг.1, 2 відсутні). Перевага пропонованої конструкції шахти складається в підвищенні стійкості футеровки і відповідно міжремонтного періоду, у збереженні продуктивності домни. Завдяки наявності мараторних кілець, що мають різні коефіцієнти лінійного розширення в порівнянні з вогнетривкою цеглою, відбувається його самоущільнення, що зменшує газопроникність. З погляду роботи шахти найбільш важливим є зменшення трудових і матеріальних витрат, зв'язаних з виконанням ремонтів футеровки. Пропонована конструкція в даний час проходить досвідчений іспит на одній з доменних печей ОАО «Дніпропетровський металургійний завод ім. Петровского». Відхилень у роботі шахти дотепер не виявлено. Джерела інформації, використані при експертизі: 1. А.С. №148420 МКИ с21В7/06 2. В.Ф. Пашинский, Д.М. Пархоменко «Довідник металурга», Донбас, 1976р. з 29-аналог 3. С.В. Кольцов, И.Г. Вендров, В.М. Кочеров, В.А. Лобачев - М «Металургія», 1989р., с73 прототип. 5 Комп’ютерна в ерстка В. Клюкін 83070 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
