Навісна льонобралка

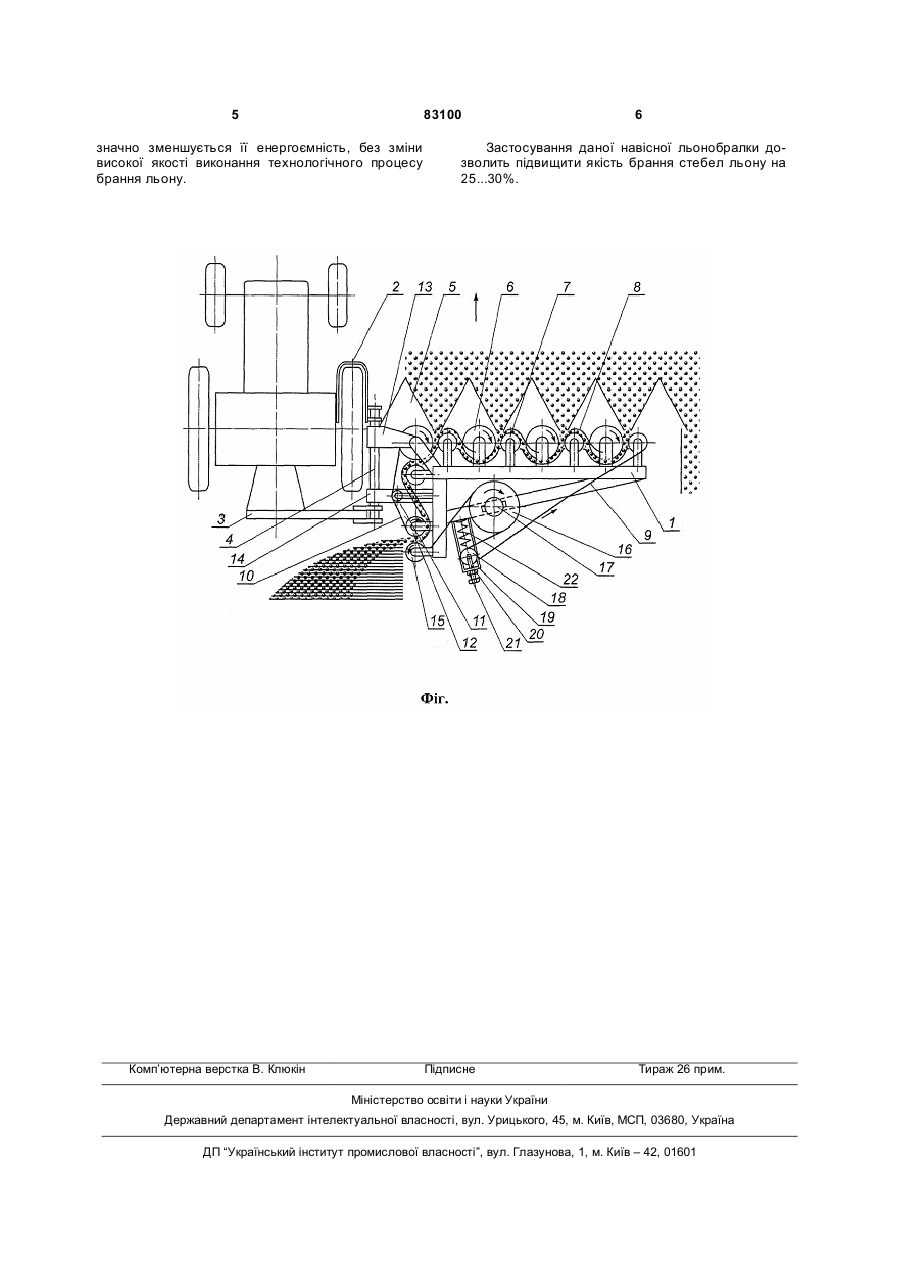

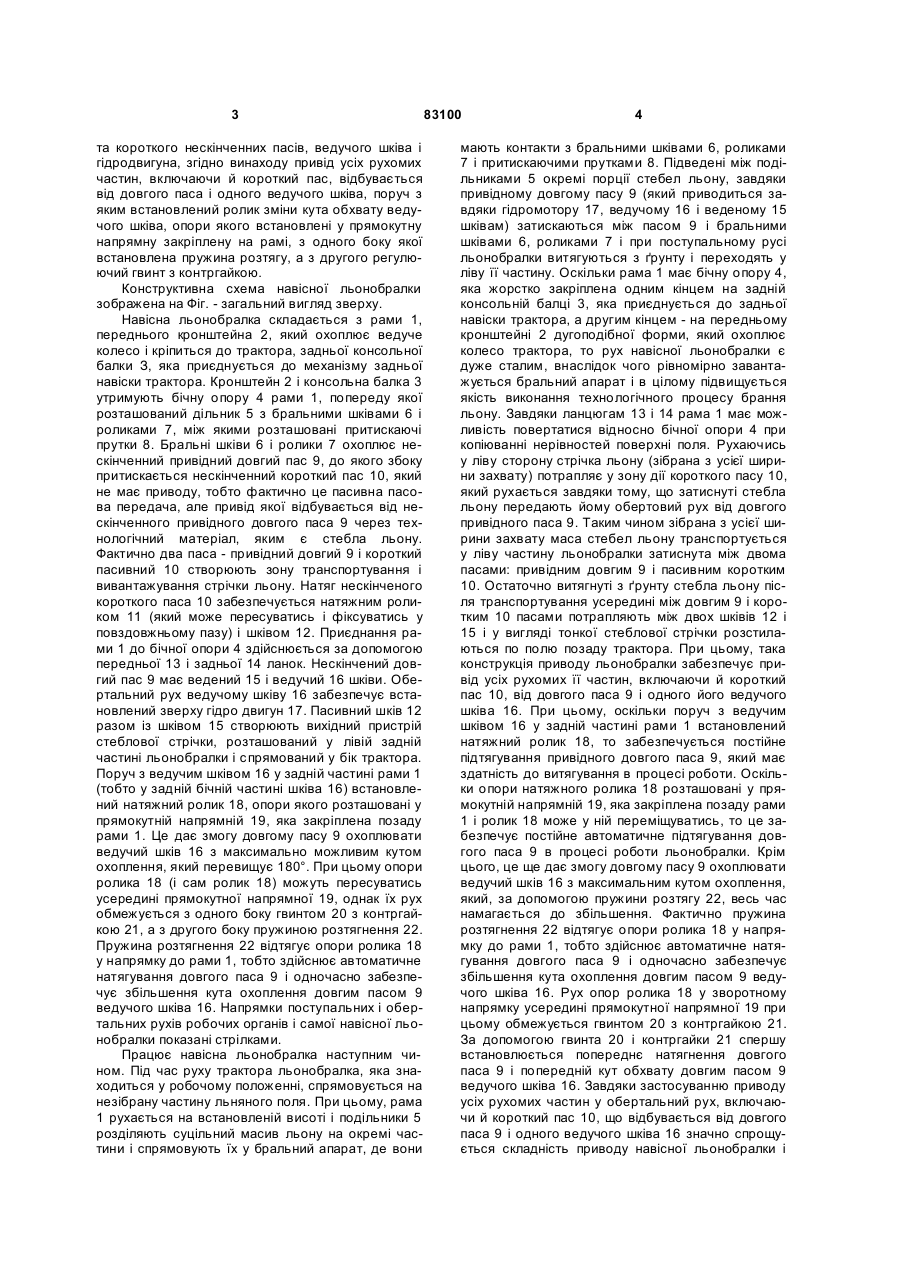

Навісна льонобралка, яка складається з рами, кронштейна і балки для приєднання до трактора, подільника, бральних шківів і роликів, довгого та короткого пасів, ведучого шківа і гідродвигуна, яка відрізняється тим, що привід усіх рухомих частин, включаючи й короткий пас, відбувається від довгого паса і одного ведучого шківа, поруч з яким встановлений ролик зміни кута обхвату ведучого шківа, опори якого встановлені у прямокутну напрямну, закріплену на рамі, з одного боку якої встановлена пружина розтягу, а з другого - регулюючий гвинт з контргайкою. (19) (21) a200607800 (22) 12.07.2006 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA, ХАЙЛІС ГЕДАЛЬ АБРАМОВИЧ, UA, ГОРБОВИЙ АРТУР ЮЛІАНОВИЧ, UA, БУЛГАКОВА ТЕТЯНА ВОЛОДИМИРІВНА, UA, ПОГРЕБНОЙ ВАДИМ ПАВЛОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) UA 13219, 15.03.2006 SU 1727664, 23.04.1992 SU 1405718, 30.06.1988 FR 2649857, 19.07.1990 3 та короткого нескінченних пасів, ведучого шківа і гідродвигуна, згідно винаходу привід усіх рухомих частин, включаючи й короткий пас, відбувається від довгого паса і одного ведучого шківа, поруч з яким встановлений ролик зміни кута обхвату ведучого шківа, опори якого встановлені у прямокутну напрямну закріплену на рамі, з одного боку якої встановлена пружина розтягу, а з другого регулюючий гвинт з контргайкою. Конструктивна схема навісної льонобралки зображена на Фіг. - загальний вигляд зверху. Навісна льонобралка складається з рами 1, переднього кронштейна 2, який охоплює ведуче колесо і кріпиться до трактора, задньої консольної балки З, яка приєднується до механізму задньої навіски трактора. Кронштейн 2 і консольна балка 3 утримують бічну опору 4 рами 1, попереду якої розташований дільник 5 з бральними шківами 6 і роликами 7, між якими розташовані притискаючі прутки 8. Бральні шківи 6 і ролики 7 охоплює нескінченний привідний довгий пас 9, до якого збоку притискається нескінченний короткий пас 10, який не має приводу, тобто фактично це пасивна пасова передача, але привід якої відбувається від нескінченного привідного довгого паса 9 через технологічний матеріал, яким є стебла льону. Фактично два паса - привідний довгий 9 і короткий пасивний 10 створюють зону транспортування і вивантажування стрічки льону. Натяг нескінченого короткого паса 10 забезпечується натяжним роликом 11 (який може пересуватись і фіксуватись у повздовжньому пазу) і шківом 12. Приєднання рами 1 до бічної опори 4 здійснюється за допомогою передньої 13 і задньої 14 ланок. Нескінчений довгий пас 9 має ведений 15 і ведучий 16 шківи. Обертальний рух ведучому шківу 16 забезпечує встановлений зверху гідро двигун 17. Пасивний шків 12 разом із шківом 15 створюють вихідний пристрій стеблової стрічки, розташований у лівій задній частині льонобралки і спрямований у бік трактора. Поруч з ведучим шківом 16 у задній частині рами 1 (тобто у задній бічній частині шківа 16) встановлений натяжний ролик 18, опори якого розташовані у прямокутній напрямній 19, яка закріплена позаду рами 1. Це дає змогу довгому пасу 9 охоплювати ведучий шків 16 з максимально можливим кутом охоплення, який перевищує 180°. При цьому опори ролика 18 (і сам ролик 18) можуть пересуватись усередині прямокутної напрямної 19, однак їх рух обмежується з одного боку гвинтом 20 з контргайкою 21, а з другого боку пружиною розтягнення 22. Пружина розтягнення 22 відтягує опори ролика 18 у напрямку до рами 1, тобто здійснює автоматичне натягування довгого паса 9 і одночасно забезпечує збільшення кута охоплення довгим пасом 9 ведучого шківа 16. Напрямки поступальних і обертальних рухів робочих органів і самої навісної льонобралки показані стрілками. Працює навісна льонобралка наступним чином. Під час руху трактора льонобралка, яка знаходиться у робочому положенні, спрямовується на незібрану частину льняного поля. При цьому, рама 1 рухається на встановленій висоті і подільники 5 розділяють суцільний масив льону на окремі частини і спрямовують їх у бральний апарат, де вони 83100 4 мають контакти з бральними шківами 6, роликами 7 і притискаючими прутками 8. Підведені між подільниками 5 окремі порції стебел льону, завдяки привідному довгому пасу 9 (який приводиться завдяки гідромотору 17, ведучому 16 і веденому 15 шківам) затискаються між пасом 9 і бральними шківами 6, роликами 7 і при поступальному русі льонобралки витягуються з ґрунту і переходять у ліву її частину. Оскільки рама 1 має бічну опору 4, яка жорстко закріплена одним кінцем на задній консольній балці 3, яка приєднується до задньої навіски трактора, а другим кінцем - на передньому кронштейні 2 дугоподібної форми, який охоплює колесо трактора, то рух навісної льонобралки є дуже сталим, внаслідок чого рівномірно завантажується бральний апарат і в цілому підвищується якість виконання технологічного процесу брання льону. Завдяки ланцюгам 13 і 14 рама 1 має можливість повертатися відносно бічної опори 4 при копіюванні нерівностей поверхні поля. Рухаючись у ліву сторону стрічка льону (зібрана з усієї ширини захвату) потрапляє у зону дії короткого пасу 10, який рухається завдяки тому, що затиснуті стебла льону передають йому обертовий рух від довгого привідного паса 9. Таким чином зібрана з усієї ширини захвату маса стебел льону транспортується у ліву частину льонобралки затиснута між двома пасами: привідним довгим 9 і пасивним коротким 10. Остаточно витягнуті з ґрунту стебла льону після транспортування усередині між довгим 9 і коротким 10 пасами потрапляють між двох шківів 12 і 15 і у вигляді тонкої стеблової стрічки розстилаються по полю позаду трактора. При цьому, така конструкція приводу льонобралки забезпечує привід усіх рухомих її частин, включаючи й короткий пас 10, від довгого паса 9 і одного його ведучого шківа 16. При цьому, оскільки поруч з ведучим шківом 16 у задній частині рами 1 встановлений натяжний ролик 18, то забезпечується постійне підтягування привідного довгого паса 9, який має здатність до витягування в процесі роботи. Оскільки опори натяжного ролика 18 розташовані у прямокутній напрямній 19, яка закріплена позаду рами 1 і ролик 18 може у ній переміщуватись, то це забезпечує постійне автоматичне підтягування довгого паса 9 в процесі роботи льонобралки. Крім цього, це ще дає змогу довгому пасу 9 охоплювати ведучий шків 16 з максимальним кутом охоплення, який, за допомогою пружини розтягу 22, весь час намагається до збільшення. Фактично пружина розтягнення 22 відтягує опори ролика 18 у напрямку до рами 1, тобто здійснює автоматичне натягування довгого паса 9 і одночасно забезпечує збільшення кута охоплення довгим пасом 9 ведучого шківа 16. Рух опор ролика 18 у зворотному напрямку усередині прямокутної напрямної 19 при цьому обмежується гвинтом 20 з контргайкою 21. За допомогою гвинта 20 і контргайки 21 спершу встановлюється попереднє натягнення довгого паса 9 і попередній кут обхвату довгим пасом 9 ведучого шківа 16. Завдяки застосуванню приводу усіх рухомих частин у обертальний рух, включаючи й короткий пас 10, що відбувається від довгого паса 9 і одного ведучого шківа 16 значно спрощується складність приводу навісної льонобралки і 5 83100 значно зменшується її енергоємність, без зміни високої якості виконання технологічного процесу брання льону. Комп’ютерна верстка В. Клюкін 6 Застосування даної навісної льонобралки дозволить підвищити якість брання стебел льону на 25...30%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
