Ключ гайковий динамометричний

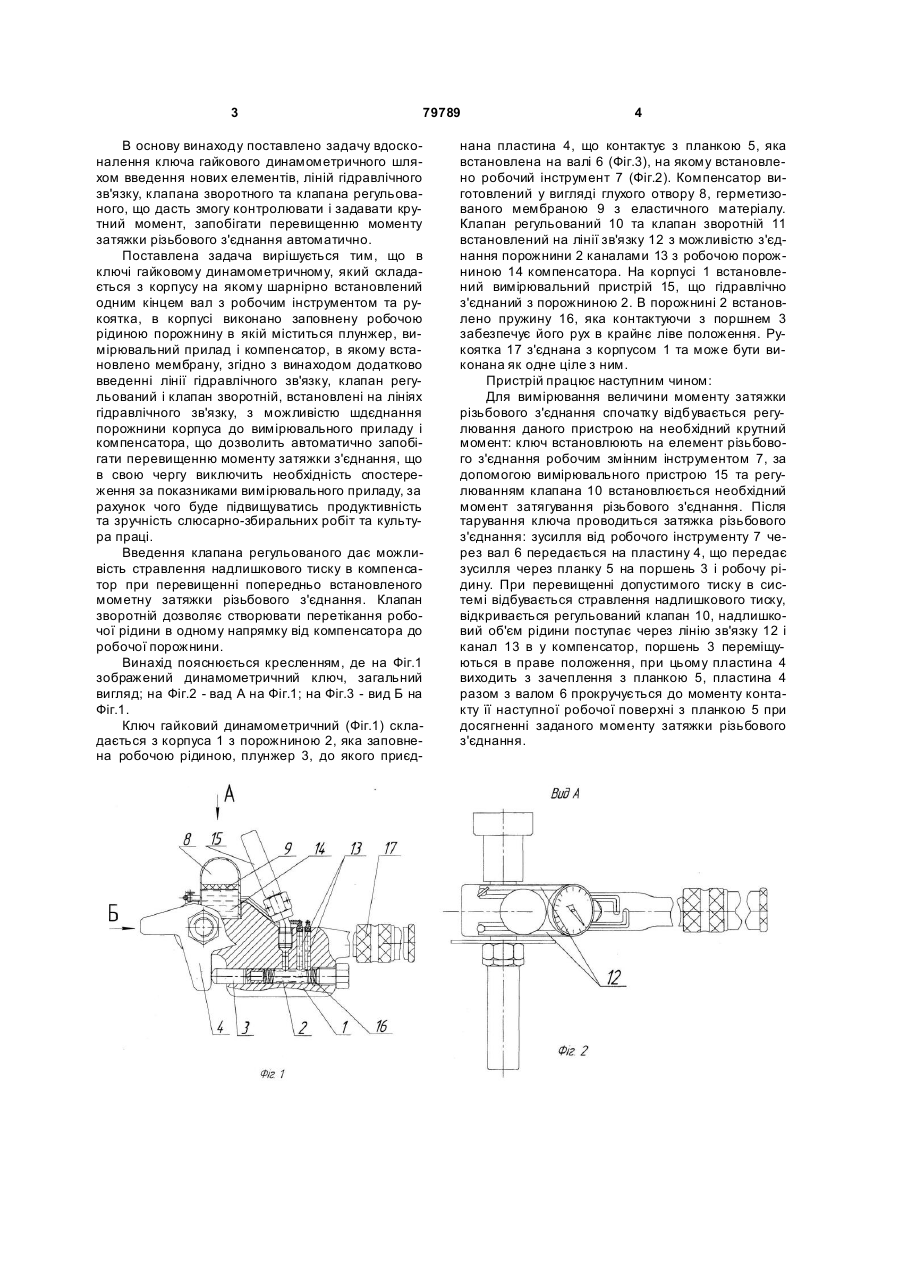

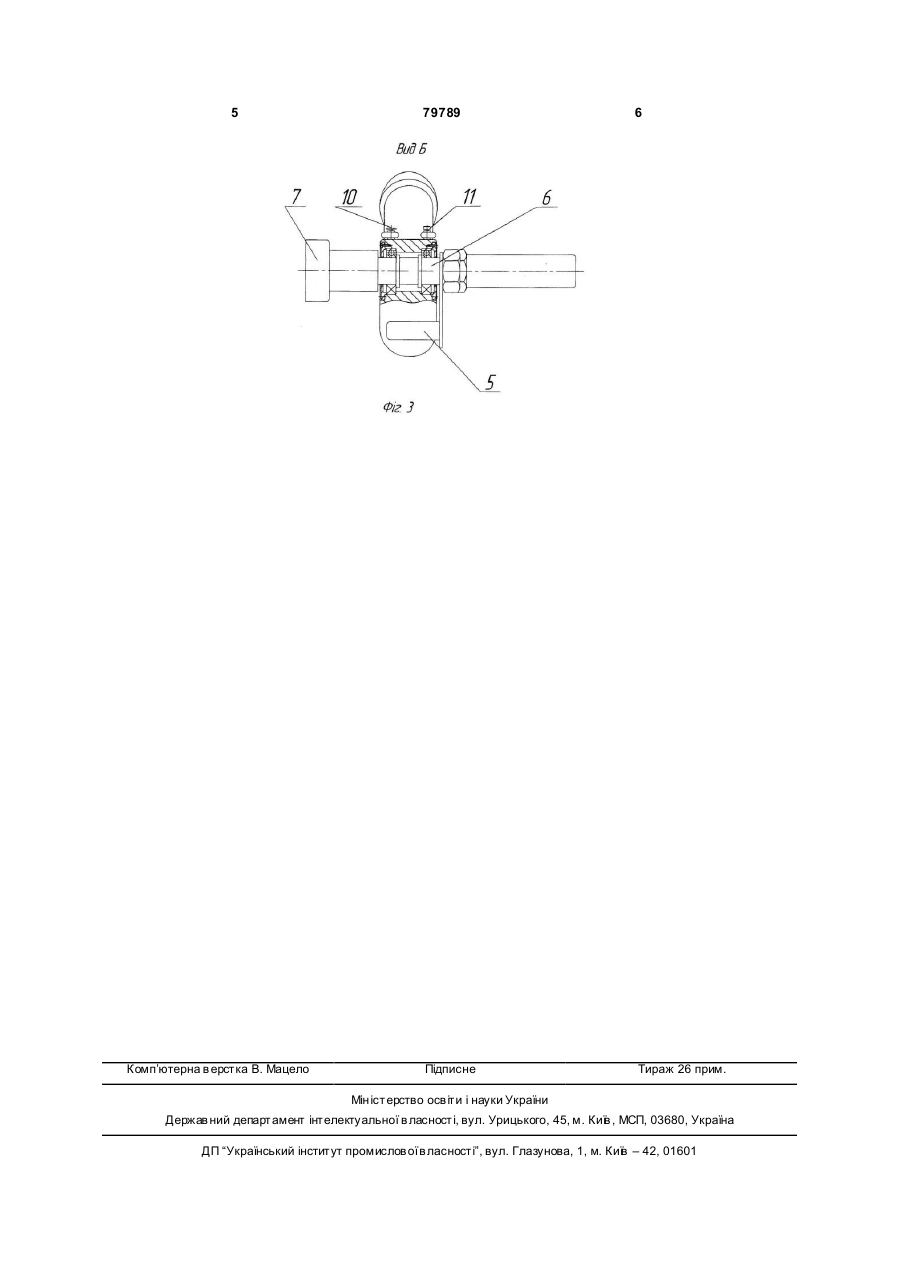

Ключ гайковий динамометричний, який містить корпус, на якому шарнірно встановлений одним кінцем вал з робочим інструментом, та рукоятку, в корпусі виконано заповнену робочою рідиною порожнину, в якій міститься плунжер і яка гідравлічно зв’язана з вимірювальним приладом і компенсатором, що містить мембрану, який відрізняється тим, що ключ додатково містить клапан регульований та клапан зворотний, які встановлені на лініях гідравлічного зв'язку порожнини корпуса із порожниною компенсатора. (19) (21) 20041210587 (22) 22.12.2004 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Михайлюк Василь Володимирович, Парайко Юрій Іванович, Шостаківський Ігор Іванович (73) Івано-Франківський національний технічний університет нафти і газу (56) UA 36730 A, 16.04.2001 SU 954207, 05.09.1982 SU 1736689 A1, 30.05.1982 SU 1763168 A1, 23.09.1992 RU 2091205 C1, 27.09.1997 3 79789 В основу винаходу поставлено задачу вдосконалення ключа гайкового динамометричного шляхом введення нових елементів, ліній гідравлічного зв'язку, клапана зворотного та клапана регульованого, що дасть змогу контролювати і задавати крутний момент, запобігати перевищенню моменту затяжки різьбового з'єднання автоматично. Поставлена задача вирішується тим, що в ключі гайковому динамометричному, який складається з корпусу на якому шарнірно встановлений одним кінцем вал з робочим інструментом та рукоятка, в корпусі виконано заповнену робочою рідиною порожнину в якій міститься плунжер, вимірювальний прилад і компенсатор, в якому встановлено мембрану, згідно з винаходом додатково введенні лінії гідравлічного зв'язку, клапан регульований і клапан зворотній, встановлені на лініях гідравлічного зв'язку, з можливістю шдєднання порожнини корпуса до вимірювального приладу і компенсатора, що дозволить автоматично запобігати перевищенню моменту затяжки з'єднання, що в свою чергу виключить необхідність спостереження за показниками вимірювального приладу, за рахунок чого буде підвищуватись продуктивність та зручність слюсарно-збиральних робіт та культура праці. Введення клапана регульованого дає можливість стравлення надлишкового тиску в компенсатор при перевищенні попередньо встановленого мометну затяжки різьбового з'єднання. Клапан зворотній дозволяє створювати перетікання робочої рідини в одному напрямку від компенсатора до робочої порожнини. Винахід пояснюється кресленням, де на Фіг.1 зображений динамометричний ключ, загальний вигляд; на Фіг.2 - вад А на Фіг.1; на Фіг.3 - вид Б на Фіг.1. Ключ гайковий динамометричний (Фіг.1) складається з корпуса 1 з порожниною 2, яка заповнена робочою рідиною, плунжер 3, до якого приєд 4 нана пластина 4, що контактує з планкою 5, яка встановлена на валі 6 (Фіг.3), на якому встановлено робочий інструмент 7 (Фіг.2). Компенсатор виготовлений у вигляді глухого отвору 8, герметизованого мембраною 9 з еластичного матеріалу. Клапан регульований 10 та клапан зворотній 11 встановлений на лінії зв'язку 12 з можливістю з'єднання порожнини 2 каналами 13 з робочою порожниною 14 компенсатора. На корпусі 1 встановлений вимірювальний пристрій 15, що гідравлічно з'єднаний з порожниною 2. В порожнині 2 встановлено пружину 16, яка контактуючи з поршнем 3 забезпечує його рух в крайнє ліве положення. Рукоятка 17 з'єднана з корпусом 1 та може бути виконана як одне ціле з ним. Пристрій працює наступним чином: Для вимірювання величини моменту затяжки різьбового з'єднання спочатку відбувається регулювання даного пристрою на необхідний крутний момент: ключ встановлюють на елемент різьбового з'єднання робочим змінним інструментом 7, за допомогою вимірювального пристрою 15 та регулюванням клапана 10 встановлюється необхідний момент затягування різьбового з'єднання. Після тарування ключа проводиться затяжка різьбового з'єднання: зусилля від робочого інструменту 7 через вал 6 передається на пластину 4, що передає зусилля через планку 5 на поршень 3 і робочу рідину. При перевищенні допустимого тиску в системі відбувається стравлення надлишкового тиску, відкривається регульований клапан 10, надлишковий об'єм рідини поступає через лінію зв'язку 12 і канал 13 в у компенсатор, поршень 3 переміщуються в праве положення, при цьому пластина 4 виходить з зачеплення з планкою 5, пластина 4 разом з валом 6 прокручується до моменту контакту її наступної робочої поверхні з планкою 5 при досягненні заданого моменту затяжки різьбового з'єднання. 5 Комп’ютерна в ерстка В. Мацело 79789 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
