Безперервнодіючий підземний генератор біоводню

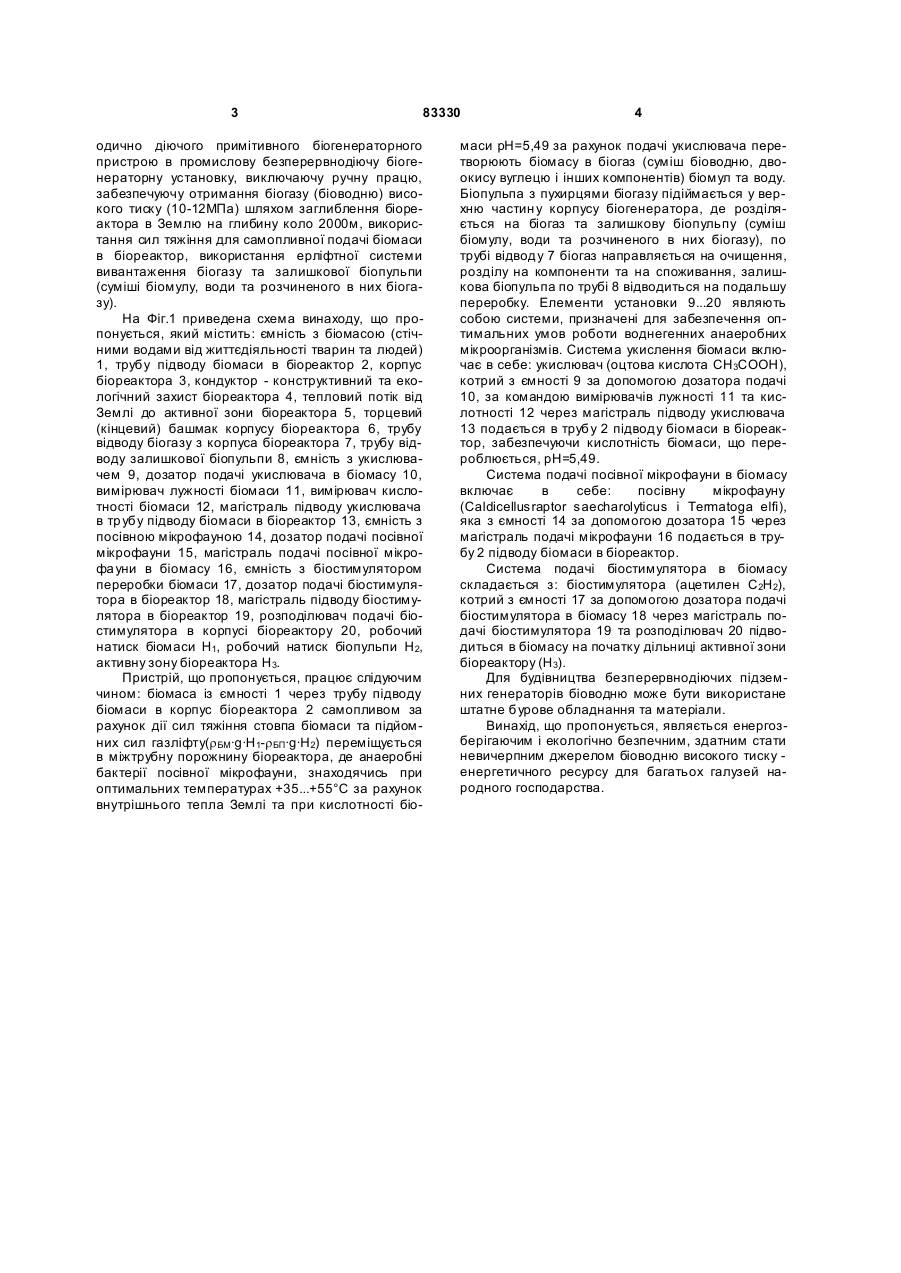

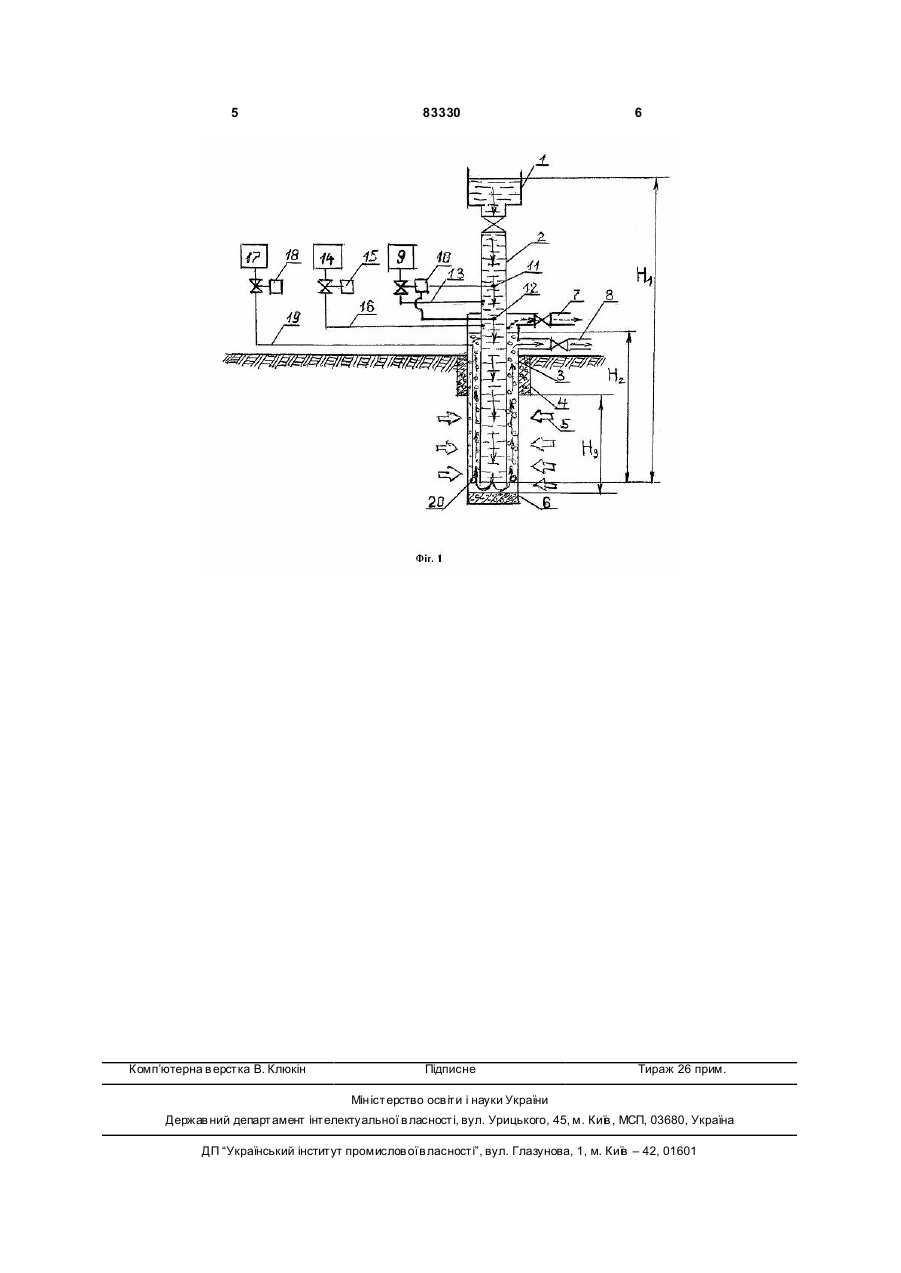

Безперервнодіючий підземний генератор бioводню, що складається з біореактора, заповненого до певного рівня біомасою, та газовідвідної труби, який відрізняється тим, що біореактор розміщений в землі на глибині 2000 м та додатково оснащений самоплинною системою заванта C2 2 (19) 1 3 83330 одично діючого примітивного біогенераторного пристрою в промислову безперервнодіючу біогенераторну установку, виключаючу ручну працю, забезпечуючу отримання біогазу (біоводню) високого тиску (10-12МПа) шляхом заглиблення біореактора в Землю на глибину коло 2000м, використання сил тяжіння для самопливної подачі біомаси в бiореактор, використання ерліфтної системи вивантаження біогазу та залишкової біопульпи (суміші біомулу, води та розчиненого в них біогазу). На Фіг.1 приведена схема винаходу, що пропонується, який містить: ємність з біомасою (стічними водами від життєдіяльності тварин та людей) 1, трубу підводу біомаси в біореактор 2, корпус біореактора 3, кондуктор - конструктивний та екологічний захист біореактора 4, тепловий потік від Землі до активної зони біореактора 5, торцевий (кінцевий) башмак корпусу біореактора 6, трубу відводу біогазу з корпуса біореактора 7, трубу відводу залишкової біопульпи 8, ємність з укислювачем 9, дозатор подачі укислювача в біомасу 10, вимірювач лужності біомаси 11, вимірювач кислотності біомаси 12, магістраль підводу укислювача в тр убу підводу біомаси в біореактор 13, ємність з посівною мікрофауною 14, дозатор подачі посівної мікрофауни 15, магістраль подачі посівної мікрофа уни в біомасу 16, ємність з біостимулятором переробки біомаси 17, дозатор подачі біостимулятора в біореактор 18, магістраль підводу біостимулятора в біореактор 19, розподілювач подачі біостимулятора в корпусі біореактору 20, робочий натиск біомаси Н1, робочий натиск біопульпи Н2, активну зону біореактора Н 3. Пристрій, що пропонується, працює слідуючим чином: біомаса із ємності 1 через трубу підводу біомаси в корпус біореактора 2 самопливом за рахунок дії сил тяжіння стовпа біомаси та підйомних сил газліфту(r БМ·g·Н1-r БП·g·Н2) переміщується в міжтрубну порожнину біореактора, де анаеробні бактерії посівної мікрофауни, знаходячись при оптимальних температурах +35...+55°С за рахунок внутрішнього тепла Землі та при кислотності біо 4 маси рН=5,49 за рахунок подачі укислювача перетворюють біомасу в біогаз (суміш біоводню, двоокису вуглецю і інших компонентів) біомул та воду. Біопульпа з пухирцями біогазу підіймається у верхню частин у корпусу біогенератора, де розділяється на біогаз та залишкову біопульпу (суміш біомулу, води та розчиненого в них біогазу), по трубі відводу 7 біогаз направляється на очищення, розділу на компоненти та на споживання, залишкова біопульпа по трубі 8 відводиться на подальшу переробку. Елементи установки 9...20 являють собою системи, призначені для забезпечення оптимальних умов роботи воднегенних анаеробних мікроорганізмів. Система укислення біомаси включає в себе: укислювач (оцтова кислота СН3СООН), котрий з ємності 9 за допомогою дозатора подачі 10, за командою вимірювачів лужності 11 та кислотності 12 через магістраль підводу укислювача 13 подається в трубу 2 підводу біомаси в біореактор, забезпечуючи кислотність біомаси, що перероблюється, рН=5,49. Система подачі посівної мікрофауни в біомасу включає в себе: посівну мікрофауну (Caldicellusraptor saecharolyticus і Termatoga elfi), яка з ємності 14 за допомогою дозатора 15 через магістраль подачі мікрофауни 16 подається в трубу 2 підводу біомаси в біореактор. Система подачі біостимулятора в біомасу складається з: біостимулятора (ацетилен С2Н2), котрий з ємності 17 за допомогою дозатора подачі біостимулятора в біомасу 18 через магістраль подачі біостимулятора 19 та розподілювач 20 підводиться в біомасу на початку дільниці активної зони біореактору (Н3). Для будівництва безперервнодіючих підземних генераторів біоводню може бути використане штатне бурове обладнання та матеріали. Винахід, що пропонується, являється енергозберігаючим і екологічно безпечним, здатним стати невичерпним джерелом біоводню високого тиску енергетичного ресурсу для багатьох галузей народного господарства. 5 Комп’ютерна в ерстка В. Клюкін 83330 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
