Спосіб одержання міднохромової сталі
Формула / Реферат
Спосіб одержання міднохромової сталі, що включає підготовку шихти, яка містить ферохром, легуючі елементи, сталевий чи чавунний брухт, відходи власного виробництва, розкислювачі та мідь, подальше плавлення шихти та прикінцеве розкислення одержаної з неї сталі, який відрізняється тим, що мідь вводять на початку плавлення шихти у 100% обсязі відносно необхідного її рівня в сталі.
Текст

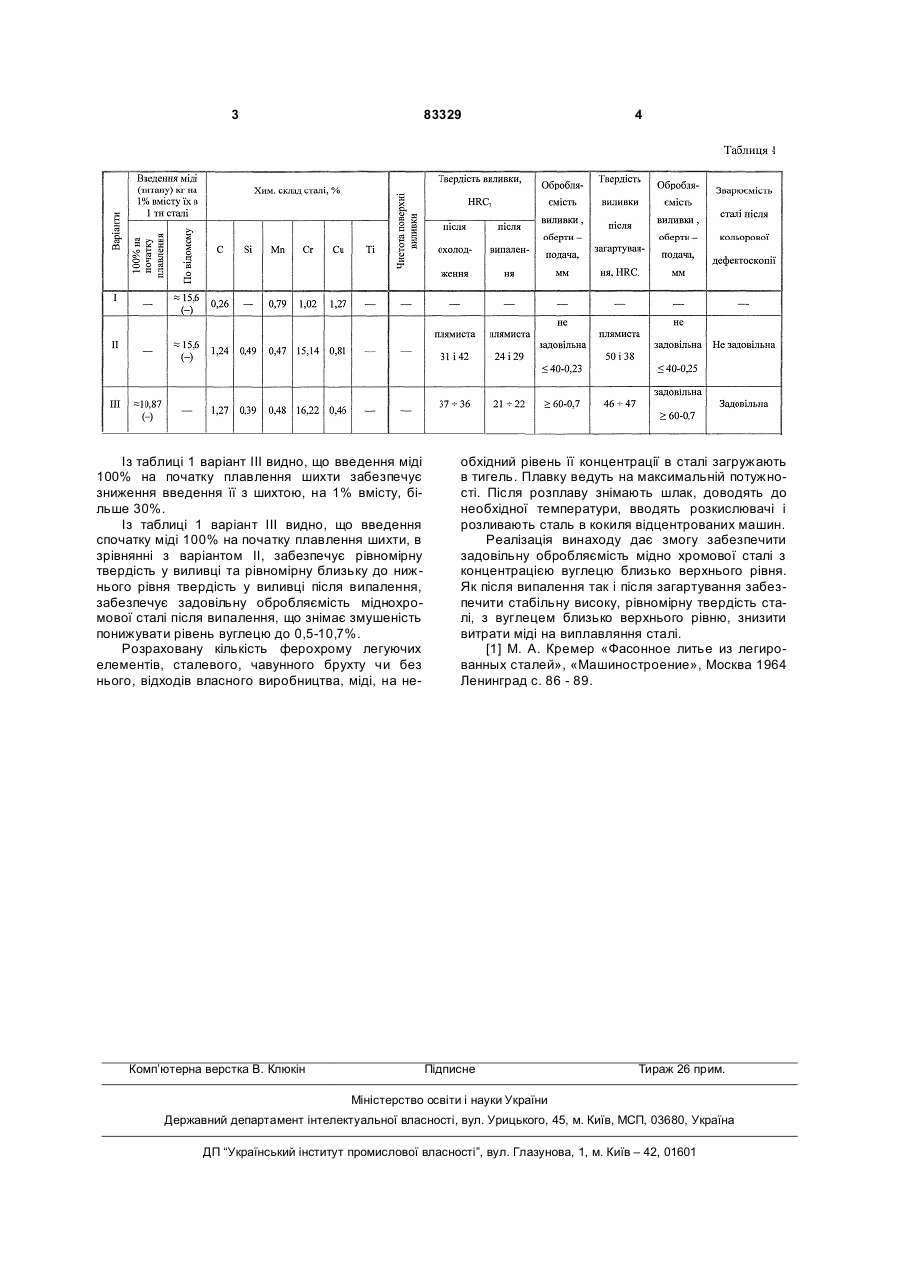

Спосіб одержання міднохромової сталі, що включає підготовку шихти, яка містить ферохром, легуючі елементи, сталевий чи чавунний брухт, відходи власного виробництва, розкислювачі та мідь, подальше плавлення шихти та прикінцеве розкислення одержаної з неї сталі, який відрізняється тим, що мідь вводять на початку плавлення шихти у 100% обсязі відносно необхідного її рівня в сталі. (19) (21) a200710101 (22) 10.09.2007 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ГЛИВА ВОЛОДИМИР КИРИЛОВИЧ, UA (73) ГЛИВА ВОЛОДИМИР КИРИЛОВИЧ, UA (56) Заявка UA a200610639, 25.05.2007 UA 79713 C2, 10.07.2007 SU 418552 A1, 05.03.1974 SU 454751 A3, 25.12.1974 SU 981425 A1, 15.12.1982 SU 1768646 A1, 15.10.1992 3 83329 Із таблиці 1 варіант III видно, що введення міді 100% на початку плавлення шихти забезпечує зниження введення її з шихтою, на 1% вмісту, більше 30%. Із таблиці 1 варіант III видно, що введення спочатку міді 100% на початку плавлення шихти, в зрівнянні з варіантом II, забезпечує рівномірну твердість у виливці та рівномірну близьку до нижнього рівня твердість у виливці після випалення, забезпечує задовільну обробляємість міднохромової сталі після випалення, що знімає змушеність понижувати рівень вуглецю до 0,5-10,7%. Розраховану кількість ферохрому легуючих елементів, сталевого, чавунного брухту чи без нього, відходів власного виробництва, міді, на не Комп’ютерна верстка В. Клюкін 4 обхідний рівень її концентрації в сталі загружають в тигель. Плавку ведуть на максимальній потужності. Після розплаву знімають шлак, доводять до необхідної температури, вводять розкислювачі і розливають сталь в кокиля відцентрованих машин. Реалізація винаходу дає змогу забезпечити задовільну обробляємість мідно хромової сталі з концентрацією вуглецю близько верхнього рівня. Як після випалення так і після загартування забезпечити стабільну високу, рівномірну твердість сталі, з вуглецем близько верхнього рівню, знизити витрати міді на виплавляння сталі. [1] М. А. Кремер «Фасонное литье из легированных сталей», «Машиностроение», Москва 1964 Ленинград с. 86 - 89. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for obtaining of copper-chromium steel
Автори англійськоюHlyva Volodymyr Kyrylovych
Назва патенту російськоюСпособ получения меднохромистой стали
Автори російськоюГлыва Владимир Кириллович
МПК / Мітки
МПК: C22C 1/03, C22C 33/06
Мітки: спосіб, сталі, міднохромової, одержання
Код посилання
<a href="https://ua.patents.su/2-83329-sposib-oderzhannya-midnokhromovo-stali.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання міднохромової сталі</a>
Дугова піч постійного струму для одержання сталі та спосіб одержання сталі
Номер патенту: 51849
Опубліковано: 16.12.2002
Автори: Плешіучнігг Фрітц-Петер, Ву Вей-Пінг
МПК: C21B 13/12, C21C 5/56, F27D 17/00, F27B 3/18, F27B 3/08, C21B 13/02, C21C 5/52, F27D 13/00, F27B 3/26
Мітки: струму, одержання, піч, постійного, сталі, дугова, спосіб
Формула / Реферат:
1. Дугова піч постійного струму для одержання сталі, яка містить плавильну місткість з електродами для створення дуг, отвори для випуску розплаву та шлаку, а також засоби для безпосереднього контролю відхідних газів, причому, щонайменше, два введених зверху у плавильну місткість електроди і, щонайменше, один подовий електрод розташовані так, що утворюються дві дуги, які проходять навскоси до центра поду плавильної печі, а плавильна місткість...
Спосіб плавлення високохромистої сталі з попереднім розкисленням
Номер патенту: 16323
Опубліковано: 15.08.2006
Автор: Глива Володимир Кирилович
МПК: C22C 38/00, B22C 1/00
Мітки: розкисленням, попереднім, плавлення, спосіб, високохромистої, сталі
Формула / Реферат:
Спосіб плавлення високохромистої сталі з попереднім розкисленням, що включає розрахунок шихти, що містить вуглець, ферохром, сталевий брухт, відходи власного виробництва, розкислювачі, а також процес плавлення та прикінцеве розкислення, який відрізняється тим, що кремній та марганець вводять до початку плавлення шихти, причому сумарну концентрацію кремнію та вуглецю за розплавом забезпечують на рівні принаймні 0,60 %.
Спосіб плавлення високохромистої сталі з попереднім розкисленням
Номер патенту: 79713
Опубліковано: 10.07.2007
Автор: Глива Володимир Кирилович
МПК: C21C 5/52, C21C 7/06, C22C 38/18
Мітки: спосіб, високохромистої, попереднім, розкисленням, сталі, плавлення
Формула / Реферат:
Спосіб плавлення високохромистої сталі з попереднім розкисленням, що включає підготовку шихти, яка містить вуглець, ферохром, сталевий брухт, відходи власного виробництва, розкислювачі, процес плавлення шихти, попереднє та прикінцеве розкислення, який відрізняється тим, що попереднє розкислення проводять кремнієм та марганцем на початку плавлення шихти, причому сумарну концентрацію кремнію та вуглецю у розплаві забезпечують на рівні...
Спосіб одержання комплексного сплаву для розкиснення сталі
Номер патенту: 29732
Опубліковано: 25.01.2008
Автори: Бондаренко Володимир Ілліч, Пілецький Володимир Георгійович, Пілов Петро Іванович
МПК: C22C 33/00
Мітки: одержання, комплексного, сталі, сплаву, розкиснення, спосіб
Формула / Реферат:
Спосіб одержання комплексного сплаву для розкиснення сталі, що включає підготовку оксидаційно-відновної шихти з вуглецем, виплавку комплексного сплаву, який відрізняється тим, що попередньо задають усереднене значення хімічного складу основних оксидів готової шихти, а у процесі підготовки шихти як вихідну сировину також вибирають дрібнофракційні відходи вуглезбагачення, збагачені відходи феросплавного виробництва, сировину перемішують із...
Спосіб одержання стабілізатора накипоутворення та інгібітора корозії сталі на основі нітрилоксіетилдиметилфосфонової кислоти
Номер патенту: 6443
Опубліковано: 16.05.2005
Автори: Гомеля Микола Дмитрович, Носачова Юлія Вікторівна
МПК: C07F 9/38, C23F 11/08
Мітки: корозії, спосіб, інгібітора, нітрилоксіетилдиметилфосфонової, сталі, накипоутворення, основі, кислоти, стабілізатора, одержання
Формула / Реферат:
Спосіб одержання стабілізатора накипоутворення та інгібітора корозії сталі на основі нітрилоксіетилдиметилфосфонової кислоти, що включає конденсацію фосфоруючого та амінуючого агентів, який відрізняється тим, що як амінуючий агент використовують моноетаноламін, а як фосфоруючий - метилолфосфонову кислоту, що попередньо одержують при взаємодії фосфористої кислоти з формальдегідом.
Попередній патент: Склад для профілактики захворювань порожнини рота
Наступний патент: Безперервнодіючий підземний генератор біоводню
Випадковий патент: Струмознімач екскаватора
