Спосіб обробки розплаву металу, який включає послідовну обробку порцій розплаву металу за рахунок електрогідроімпульсної дії від електророзрядної камери з електродами та хвилевідним стрижнем, який відрізняється тим, що попередньо на поверхні хвилевідного стрижня закріплюють кокіль з отвором у верхній частині, в кокіль заливають порцію металу та виконують електрогідроімпульсну дію до повної кристалізації металу в кокілі.

Текст

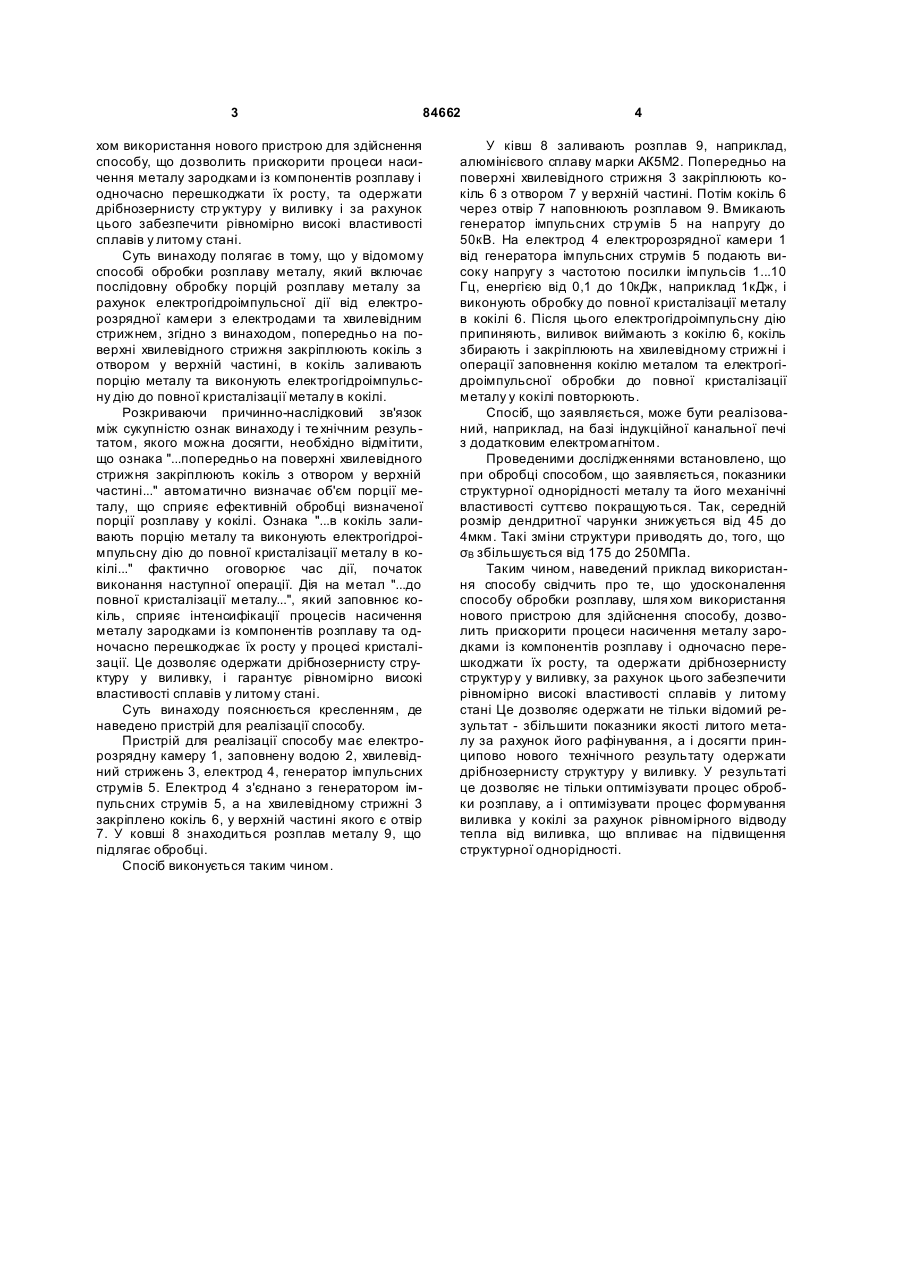

Спосіб обробки розплаву металу, який включає послідовну обробку порцій розплаву металу за рахунок електрогідроімпульсної дії від електророзрядної камери з електродами та хвилевідним стрижнем, який відрізняє ться тим, що попередньо на поверхні хвилевідного стрижня закріплюють кокіль з отвором у верхній частині, в кокіль заливають порцію металу та виконують електрогідроімпульсну дію до повної кристалізації металу в кокілі. (19) (21) a200714742 (22) 26.12.2007 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ГРАБОВИЙ ВАЛЕРІЙ МИХАЙЛОВИЧ, U A, ФІКССЕН ВЛАДИСЛАВ МИКОЛАЙОВИЧ, UA, ДУБОДЄЛОВ ВІКТОР ІВАНОВИЧ, UA, ЦУРКІН ВОЛОДИМИР МИКОЛАЙОВИЧ, U A, ГУМЕНЕНКО МИКОЛА КЛИ МОВИЧ, U A (73) ІНСТИТУТ ІМПУЛЬСНИХ ПРОЦЕСІВ І ТЕХНОЛОГІЙ НАЦІОН АЛЬНОЇ АКАДЕМІЇ Н АУК УКРАЇНИ, UA, ФІЗИКО-ТЕХНОЛОГІЧНИЙ ІНСТИТУТ МЕТАЛІВ ТА СПЛАВІВ НАЦІОН АЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, UA (56) UA 48491 A, 15.08.2002 3 84662 хом використання нового пристрою для здійснення способу, що дозволить прискорити процеси насичення металу зародками із компонентів розплаву і одночасно перешкоджати їх росту, та одержати дрібнозернисту стр уктуру у виливку і за рахунок цього забезпечити рівномірно високі властивості сплавів у литому стані. Суть винаходу полягає в тому, що у відомому способі обробки розплаву металу, який включає послідовну обробку порцій розплаву металу за рахунок електрогідроімпульсної дії від електророзрядної камери з електродами та хвилевідним стрижнем, згідно з винаходом, попередньо на поверхні хвилевідного стрижня закріплюють кокіль з отвором у верхній частині, в кокіль заливають порцію металу та виконують електрогідроімпульсну дію до повної кристалізації металу в кокілі. Розкриваючи причинно-наслідковий зв'язок між сукупністю ознак винаходу і те хнічним резуль татом, якого можна досягти, необхідно відмітити, що ознака "...попередньо на поверхні хвилевідного стрижня закріплюють кокіль з отвором у верхній частині..." автоматично визначає об'єм порції металу, що сприяє ефективній обробці визначеної порції розплаву у кокілі. Ознака "...в кокіль заливають порцію металу та виконують електрогідроімпульсну дію до повної кристалізації металу в кокілі..." фактично оговорює час дії, початок виконання наступної операції. Дія на метал "...до повної кристалізації металу...", який заповнює кокіль, сприяє інтенсифікації процесів насичення металу зародками із компонентів розплаву та одночасно перешкоджає їх росту у процесі кристалізації. Це дозволяє одержати дрібнозернисту структуру у виливку, і гарантує рівномірно високі властивості сплавів у литому стані. Суть винаходу пояснюється кресленням, де наведено пристрій для реалізації способу. Пристрій для реалізації способу має електророзрядну камеру 1, заповнену водою 2, хвилевідний стрижень 3, електрод 4, генератор імпульсних струмів 5. Електрод 4 з'єднано з генератором імпульсних струмів 5, а на хвилевідному стрижні 3 закріплено кокіль 6, у верхній частині якого є отвір 7. У ковші 8 знаходиться розплав металу 9, що підлягає обробці. Спосіб виконується таким чином. 4 У ківш 8 заливають розплав 9, наприклад, алюмінієвого сплаву марки АК5М2. Попередньо на поверхні хвилевідного стрижня 3 закріплюють кокіль 6 з отвором 7 у верхній частині. Потім кокіль 6 через отвір 7 наповнюють розплавом 9. Вмикають генератор імпульсних стр умів 5 на напругу до 50кВ. На електрод 4 електророзрядної камери 1 від генератора імпульсних струмів 5 подають високу напругу з частотою посилки імпульсів 1...10 Гц, енергією від 0,1 до 10кДж, наприклад 1кДж, і виконують обробку до повної кристалізації металу в кокілі 6. Після цього електрогідроімпульсну дію припиняють, виливок виймають з кокілю 6, кокіль збирають і закріплюють на хвилевідному стрижні і операції заповнення кокілю металом та електрогідроімпульсної обробки до повної кристалізації металу у кокілі повторюють. Спосіб, що заявляється, може бути реалізований, наприклад, на базі індукційної канальної печі з додатковим електромагнітом. Проведеними дослідженнями встановлено, що при обробці способом, що заявляється, показники структурної однорідності металу та його механічні властивості суттєво покращуються. Так, середній розмір дендритної чарунки знижується від 45 до 4мкм. Такі зміни структури приводять до, того, що σΒ збільшується від 175 до 250МПа. Таким чином, наведений приклад використання способу свідчить про те, що удосконалення способу обробки розплаву, шля хом використання нового пристрою для здійснення способу, дозволить прискорити процеси насичення металу зародками із компонентів розплаву і одночасно перешкоджати їх росту, та одержати дрібнозернисту структур у у виливку, за рахунок цього забезпечити рівномірно високі властивості сплавів у литому стані Це дозволяє одержати не тільки відомий результат - збільшити показники якості литого металу за рахунок його рафінування, а і досягти принципово нового технічного результату одержати дрібнозернисту структуру у виливку. У результаті це дозволяє не тільки оптимізувати процес обробки розплаву, а і оптимізувати процес формування виливка у кокілі за рахунок рівномірного відводу тепла від виливка, що впливає на підвищення структурної однорідності. 5 Комп’ютерна в ерстка Л.Литв иненко 84662 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of treatment metal melt

Автори англійською

Hrabovyi Valerii Mykhailovych, Fikssen Vladyslav Mykolaiovych, Dubodelov Viktor Ivanovych, Tsurkin Volodymyr Mykolaiovych, Humenenko Mykola Klymovych

Назва патенту російською

Способ обработки расплава металла

Автори російською

Грабовой Валерий Михайлович, Фикссен Владислав Николаевич, Дубоделов Виктор Иванович, Цуркин Владимир Николаевич, Гумененко Николай Климович

МПК / Мітки

МПК: B22D 27/08, B22D 27/02

Мітки: спосіб, металу, розплаву, обробки
