Опорний вузол осі барабана стрічкового конвеєра

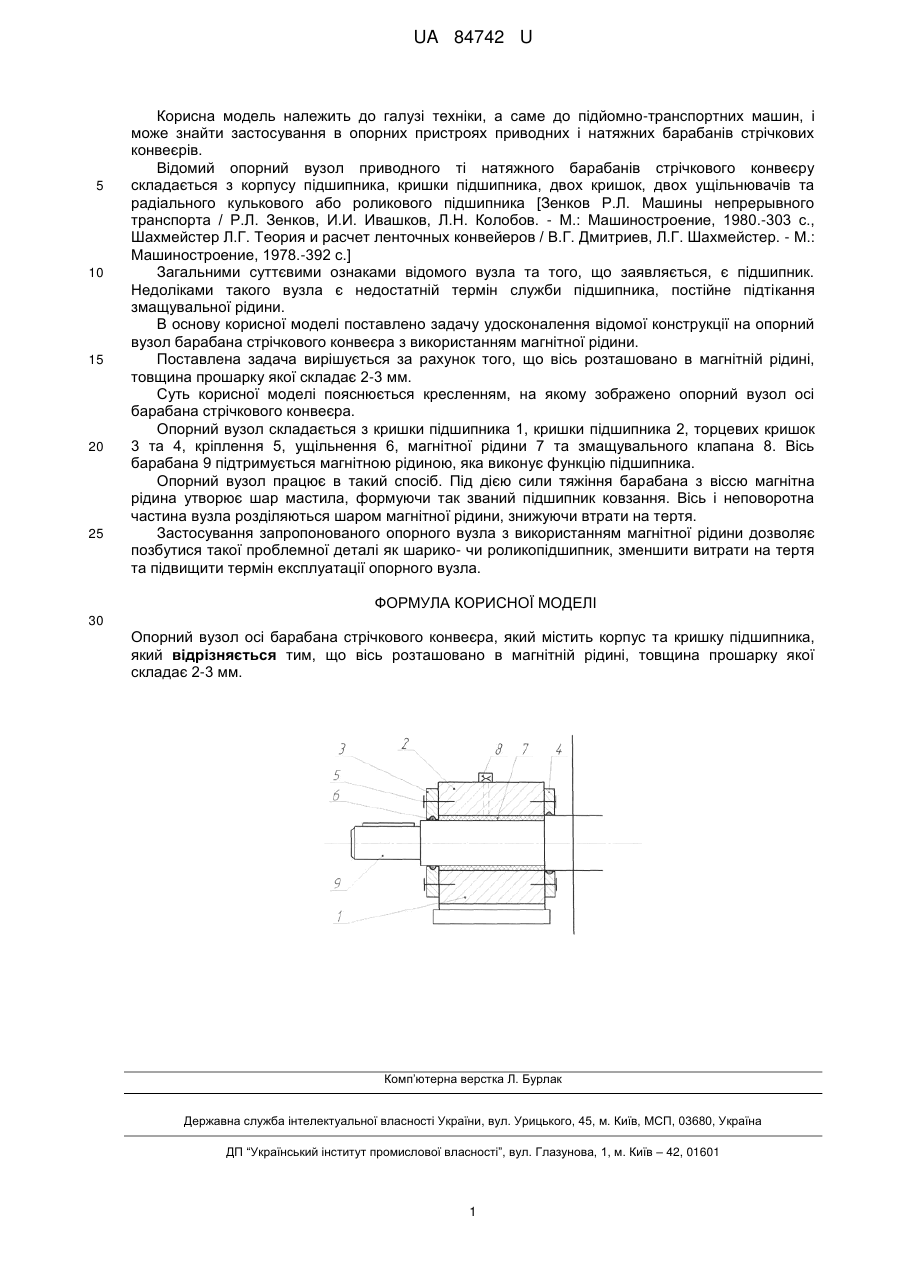

Реферат: Опорний вузол осі барабана стрічкового конвеєра містить корпус та кришку підшипника. Вісь розташовано в магнітній рідині, товщина прошарку якої складає 2-3 мм. UA 84742 U (12) UA 84742 U UA 84742 U 5 10 15 20 25 Корисна модель належить до галузі техніки, а саме до підйомно-транспортних машин, і може знайти застосування в опорних пристроях приводних і натяжних барабанів стрічкових конвеєрів. Відомий опорний вузол приводного ті натяжного барабанів стрічкового конвеєру складається з корпусу підшипника, кришки підшипника, двох кришок, двох ущільнювачів та радіального кулькового або роликового підшипника [Зенков Р.Л. Машины непрерывного транспорта / Р.Л. Зенков, И.И. Ивашков, Л.Н. Колобов. - М.: Машиностроение, 1980.-303 с., Шахмейстер Л.Г. Теория и расчет ленточных конвейеров / В.Г. Дмитриев, Л.Г. Шахмейстер. - М.: Машиностроение, 1978.-392 с.] Загальними суттєвими ознаками відомого вузла та того, що заявляється, є підшипник. Недоліками такого вузла є недостатній термін служби підшипника, постійне підтікання змащувальної рідини. В основу корисної моделі поставлено задачу удосконалення відомої конструкції на опорний вузол барабана стрічкового конвеєра з використанням магнітної рідини. Поставлена задача вирішується за рахунок того, що вісь розташовано в магнітній рідині, товщина прошарку якої складає 2-3 мм. Суть корисної моделі пояснюється кресленням, на якому зображено опорний вузол осі барабана стрічкового конвеєра. Опорний вузол складається з кришки підшипника 1, кришки підшипника 2, торцевих кришок 3 та 4, кріплення 5, ущільнення 6, магнітної рідини 7 та змащувального клапана 8. Вісь барабана 9 підтримується магнітною рідиною, яка виконує функцію підшипника. Опорний вузол працює в такий спосіб. Під дією сили тяжіння барабана з віссю магнітна рідина утворює шар мастила, формуючи так званий підшипник ковзання. Вісь і неповоротна частина вузла розділяються шаром магнітної рідини, знижуючи втрати на тертя. Застосування запропонованого опорного вузла з використанням магнітної рідини дозволяє позбутися такої проблемної деталі як шарико- чи роликопідшипник, зменшити витрати на тертя та підвищити термін експлуатації опорного вузла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Опорний вузол осі барабана стрічкового конвеєра, який містить корпус та кришку підшипника, який відрізняється тим, що вісь розташовано в магнітній рідині, товщина прошарку якої складає 2-3 мм. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
