Пристрій для транспортування і очистки коренебульбоплодів

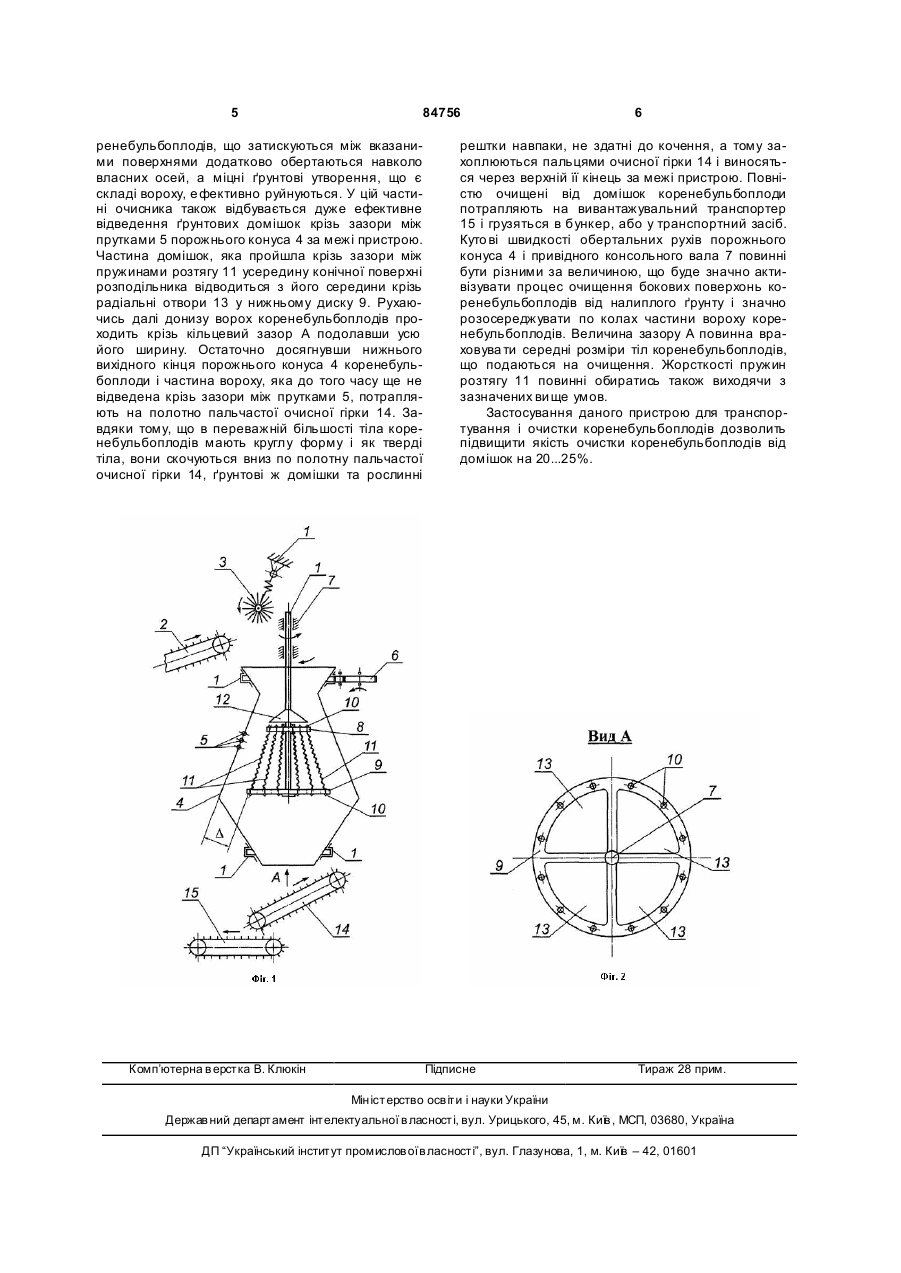

Пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, відбивної щітки, очисника, а також вивантажувального транспортера, який від 3 84756 пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху (іноді такого, у складі якого багато вологого ґрунту), що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що містить раму, подавальний транспортер, відбивну щітку, очисник у формі порожнього конуса, який складається з двох конусів, усередині якого зверху встановлений поворотний розподільник вороху, а також вивантажувальний транспортер, згідно винаходу розподільник порожнього конуса, встановлений вертикально і зв'язаний з приводом в обертальний рух, містить на кінці привідного консольного валу, що знаходиться усередині порожнього конуса, два жорстко закріплених на відстані один від одного диски, нижній з яких має більший діаметр ніж верхній, на твірних яких, у отворах, що з кроком містяться по довжинам їх кіл, закріплені кінці пружин розтягу, при цьому нижній диск має усередині радіальні отвори, а над верхнім диском на валу закріплений напрямний конус. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки З, очисника, виконаного у вигляді вертикально встановленого порожнього конуса 4, що складається з двох очисних конусів (зверху на очисному конусі розташована завантажувальна горловина теж конічної форми), а твірна поверхня утворена розташованими з зазорами один до одного круглими поперечними прутками 5. Порожній конус 4 кінематично зв'язаний з приводом 6 в обертальний рух, у напрямку показаному стрілкою. Усередину порожнього конуса 4 зверху встановлений розподільник вороху у вигляді привідного (привід не показаний) вала 7, на консольному кінці якого, що знаходиться усередині порожнього конуса 4, на відстані один від одного, закріплені верхній 8 і нижній 9 диски. При цьому нижній диск 9 має більший діаметр, ніж верхній диск 8. На твірних поверхнях дисків 8 і 9 (близько від їх країв) є отвори 10, які розміщені з кроками по довжинам їх кіл, у які закріплені кінці пружин розтягу 11. Таким чином, верхній 8 і нижній 9 диски, а також встановлені між ними пружини розтягу 11 створюють на консольному кінці привідного вала 7 конічну поверхню, зовнішня частина якої утворена пружинами розтягу 11 і яка з внутрішньою поверхнею порожнього конуса 4 має відповідний кільцевий зазор А (ширина кільцевого зазори А дорівнює довжині пружин розтягу 11). Пружини розтягу 11 встановлені на дисках 8 і 9 з невеликими зазорами одна до одної. Над верхнім диском 8 на валу 7 жорстко закріплений напрямний конус 12. Нижній диск 9 виконаний не суцільним, а має чотири отвори 13, розташовані у раді 4 альних напрямках. Під нижній вихідний отвір порожнього конуса 4 підведена похило встановлена пальчаста очисна гірка 14, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 15. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину вер хньої частини порожнього конуса 4, що встановлений вертикально і вершина якого спрямована доверху. При цьому відбивна щітка 3, так встановлена на рамі 1, що відразу відбиває цей потік вороху коренебульбоплодів на поверхню напрямного конуса 12, який спрямовує цей потік далі у радіальному напрямку і донизу, завдяки обертанню привідного консольного вала 7. Під дією відцентрових сил частини вороху і тіла коренебульбоплодів ударяються об внутрішню поверхню порожнього конуса 4 і ґрунтові домішки у значній кількості просіюються крізь зазори між прутками 5. Оскільки порожній конус 4 кінематично зв'язаний з приводом 6 у обертальний рух, у напрямку протилежному напрямку обертання привідного консольного вала 7, то частини вороху змінюють напрямок руху при ударах об прутки 5, що приводить до значного їх подрібнення і розосередження на окремі компоненти. Далі, під дією власної ваги ворох коренебульбоплодів рухається донизу і потрапляє усередину кільцевого зазору А, тобто у зону дії розподільника вороху. Оскільки розподільник вороху утворений встановленими з відповідним кроком пружинами розтягу 11, кінці яких закріплені у отворах 10, що містяться на твірних поверхнях дисків 8 і 9, то тут відбувається дуже ефективне перетирання вороху і майже стовідсоткове очищення бокових поверхонь тіл коренебульбоплодів від налиплого ґрунту. Досягається це завдяки тому, що конічна поверхня, створена пружинами розтягу 11 здатна угинатись усередину під дією частин вороху, які вона захоплює. Це, у свою чергу, створює умови утримання вказаних частин і примусового їх протягування по внутрішній поверхні порожнього конуса 4 при обертанні вала 7. Крім того, при деформуванні пружини розтягу 11 змінюють свої міжвиткові розміри, що додатково дає можливість для захоплення і утримування частин вороху. Після зняття навантаження пружини розтягу 11 повертаються у вихідне положення, створюючи для компонентів вороху додаткове прискорення, спрямоване до внутрішньої поверхні порожнього конуса 4. Загальний рух вороху коренебульбоплодів донизу вздовж витків пружин розтягу 11 також буде сприяти значному його розосереджуванню. Таким чином, пружна поверхня розподільника вороху у вигляді дисків 8 і 9 і розташованих між ними пружин розтягу 11 створює умови для ефективного розділення вороху на окремі компоненти. Оскільки порожній конус 4 і конічна поверхня розподільника, що утворена пружинами розтягу 11, встановленими між диками 8 і 9, обертаються у різних напрямках, то тіла ко 5 84756 ренебульбоплодів, що затискуються між вказаними поверхнями додатково обертаються навколо власних осей, а міцні ґрунтові утворення, що є складі вороху, е фективно руйнуються. У цій частині очисника також відбувається дуже ефективне відведення ґрунтових домішок крізь зазори між прутками 5 порожнього конуса 4 за межі пристрою. Частина домішок, яка пройшла крізь зазори між пружинами розтягу 11 усередину конічної поверхні розподільника відводиться з його середини крізь радіальні отвори 13 у нижньому диску 9. Рухаючись далі донизу ворох коренебульбоплодів проходить крізь кільцевий зазор А подолавши усю його ширину. Остаточно досягнувши нижнього вихідного кінця порожнього конуса 4 коренебульбоплоди і частина вороху, яка до того часу ще не відведена крізь зазори між прутками 5, потрапляють на полотно пальчастої очисної гірки 14. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 14, ґрунтові ж домішки та рослинні Комп’ютерна в ерстка В. Клюкін 6 рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 14 і виносяться через верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 15 і грузяться в бункер, або у транспортний засіб. Куто ві швидкості обертальних рухів порожнього конуса 4 і привідного консольного вала 7 повинні бути різними за величиною, що буде значно активізувати процес очищення бокових поверхонь коренебульбоплодів від налиплого ґрунту і значно розосереджувати по колах частини вороху коренебульбоплодів. Величина зазору А повинна враховува ти середні розміри тіл коренебульбоплодів, що подаються на очищення. Жорсткості пружин розтягу 11 повинні обиратись також виходячи з зазначених ви ще умов. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...25%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
