Спосіб виготовлення гнутих металевих профілів і профіль, який виготовляється даним способом

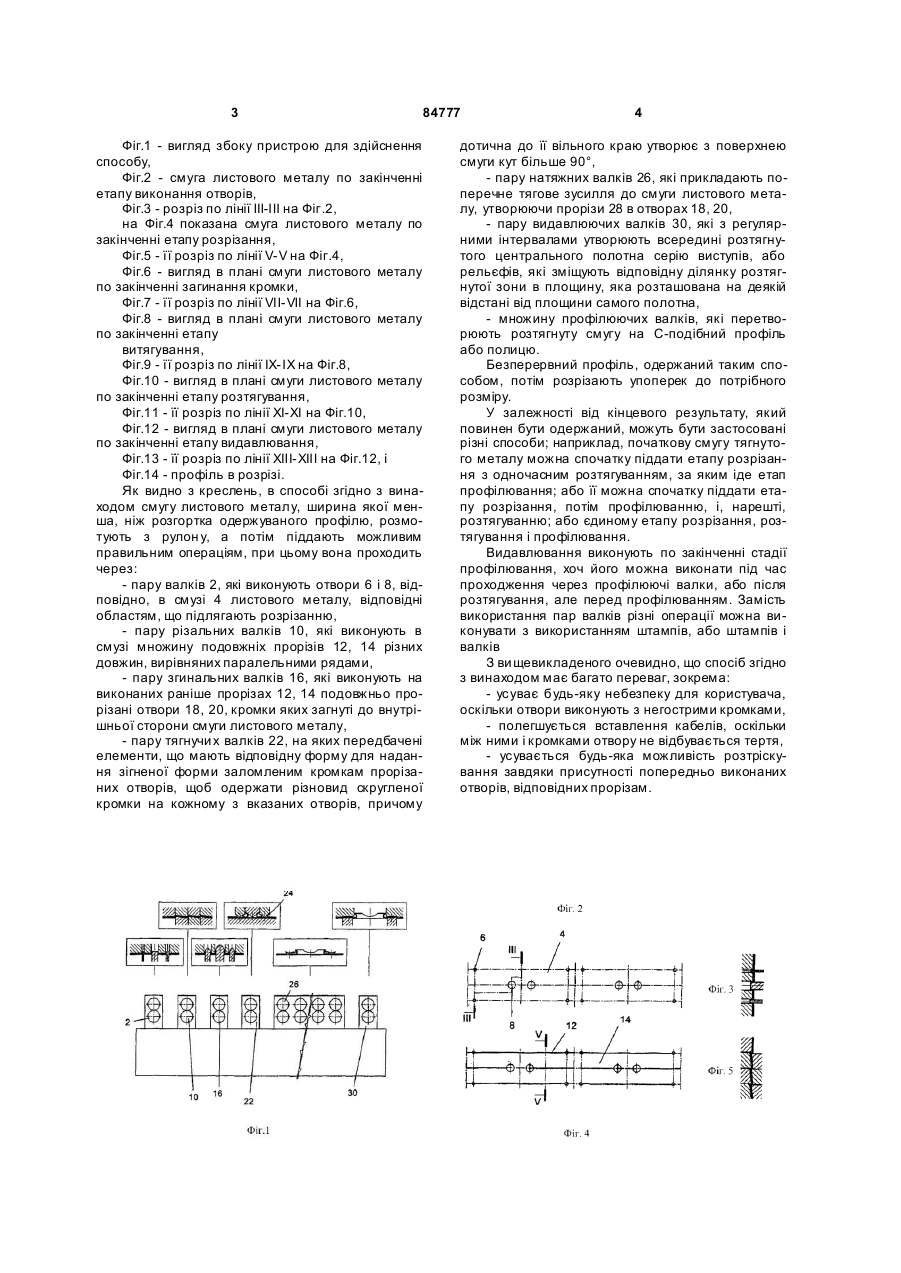

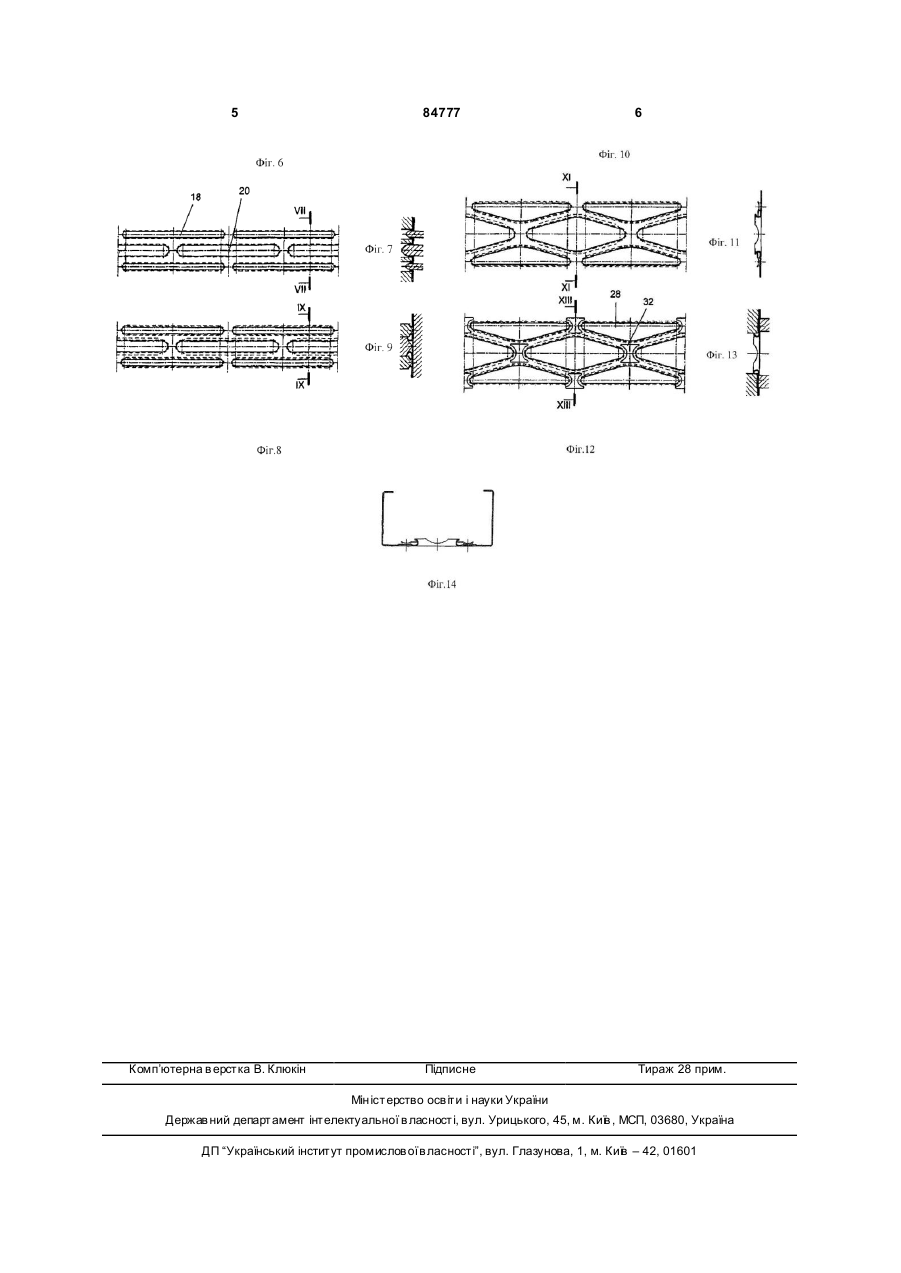

1. Спосіб виготовлення гнутих металевих профілів, в якому смугу металу, ширина якої менша, ніж розгортка профілю, що виготовляється, піддають наступним операціям: виконують подовжні прорізи щонайменше в тій подовжній зоні, яка утворює центральне полотно профілю, загинають кромки прорізів, профілюють вказану смугу, розтягують дану зону, що містить прорізи, в поперечному напрямку, видавлюють області вказаного центрального полотна, відповідні вказаній розтягнутій зоні, щоб C2 2 84777 1 3 84777 Фіг.1 - вигляд збоку пристрою для здійснення способу, Фіг.2 - смуга листового металу по закінченні етапу виконання отворів, Фіг.3 - розріз по лінії ІІІ-ІІІ на Фіг.2, на Фіг.4 показана смуга листового металу по закінченні етапу розрізання, Фіг.5 - її розріз по лінії V-V на Фіг.4, Фіг.6 - вигляд в плані смуги листового металу по закінченні загинання кромки, Фіг.7 - її розріз по лінії VII-VII на Фіг.6, Фіг.8 - вигляд в плані смуги листового металу по закінченні етапу витягування, Фіг.9 - її розріз по лінії IX-IX на Фіг.8, Фіг.10 - вигляд в плані смуги листового металу по закінченні етапу розтягування, Фіг.11 - її розріз по лінії XI-XI на Фіг.10, Фіг.12 - вигляд в плані смуги листового металу по закінченні етапу видавлювання, Фіг.13 - її розріз по лінії XIII-XIII на Фіг.12, і Фіг.14 - профіль в розрізі. Як видно з креслень, в способі згідно з винаходом смугу листового металу, ширина якої менша, ніж розгортка одержуваного профілю, розмотують з рулон у, а потім піддають можливим правильним операціям, при цьому вона проходить через: - пару валків 2, які виконують отвори 6 і 8, відповідно, в смузі 4 листового металу, відповідні областям, що підлягають розрізанню, - пару різальних валків 10, які виконують в смузі множину подовжніх прорізів 12, 14 різних довжин, вирівняних паралельними рядами, - пару згинальних валків 16, які виконують на виконаних раніше прорізах 12, 14 подовжньо прорізані отвори 18, 20, кромки яких загнуті до внутрішньої сторони смуги листового металу, - пару тягнучи х валків 22, на яких передбачені елементи, що мають відповідну форму для надання зігненої форми заломленим кромкам прорізаних отворів, щоб одержати різновид скругленої кромки на кожному з вказаних отворів, причому 4 дотична до її вільного краю утворює з поверхнею смуги кут більше 90°, - пару натяжних валків 26, які прикладають поперечне тягове зусилля до смуги листового металу, утворюючи прорізи 28 в отворах 18, 20, - пару видавлюючих валків 30, які з регулярними інтервалами утворюють всередині розтягнутого центрального полотна серію виступів, або рельєфів, які зміщують відповідну ділянку розтягнутої зони в площину, яка розташована на деякій відстані від площини самого полотна, - множину профілюючих валків, які перетворюють розтягнуту смугу на C-подібний профіль або полицю. Безперервний профіль, одержаний таким способом, потім розрізають упоперек до потрібного розміру. У залежності від кінцевого результату, який повинен бути одержаний, можуть бути застосовані різні способи; наприклад, початкову смугу тягнутого металу можна спочатку піддати етапу розрізання з одночасним розтягуванням, за яким іде етап профілювання; або її можна спочатку піддати етапу розрізання, потім профілюванню, і, нарешті, розтягуванню; або єдиному етапу розрізання, розтягування і профілювання. Видавлювання виконують по закінченні стадії профілювання, хоч його можна виконати під час проходження через профілюючі валки, або після розтягування, але перед профілюванням. Замість використання пар валків різні операції можна виконувати з використанням штампів, або штампів і валків З ви щевикладеного очевидно, що спосіб згідно з винаходом має багато переваг, зокрема: - усуває будь-яку небезпеку для користувача, оскільки отвори виконують з негострими кромками, - полегшується вставлення кабелів, оскільки між ними і кромками отвору не відбувається тертя, - усувається будь-яка можливість розтріскування завдяки присутності попередньо виконаних отворів, відповідних прорізам. 5 Комп’ютерна в ерстка В. Клюкін 84777 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
