Пристрій для формування фасонних виробів литтям під тиском

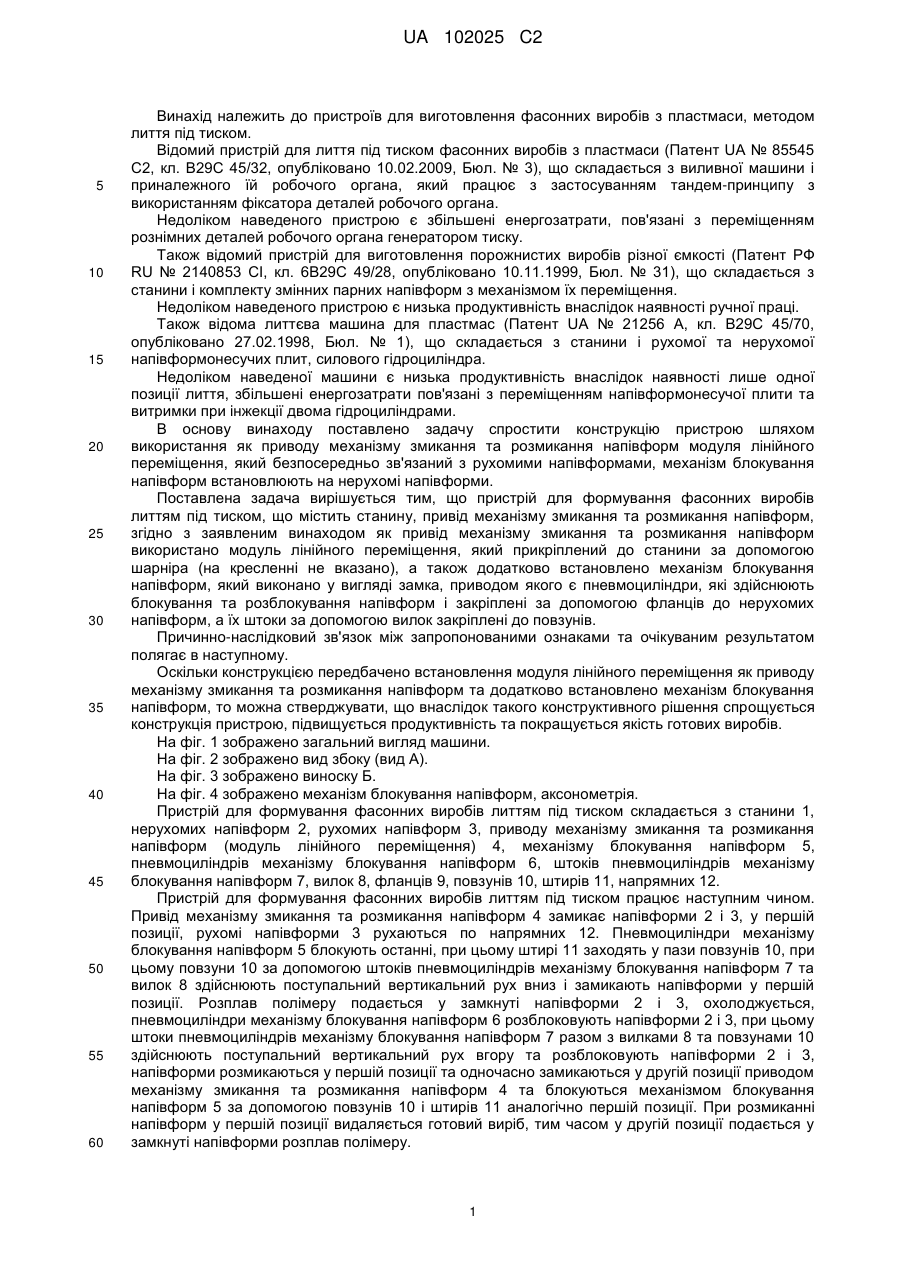

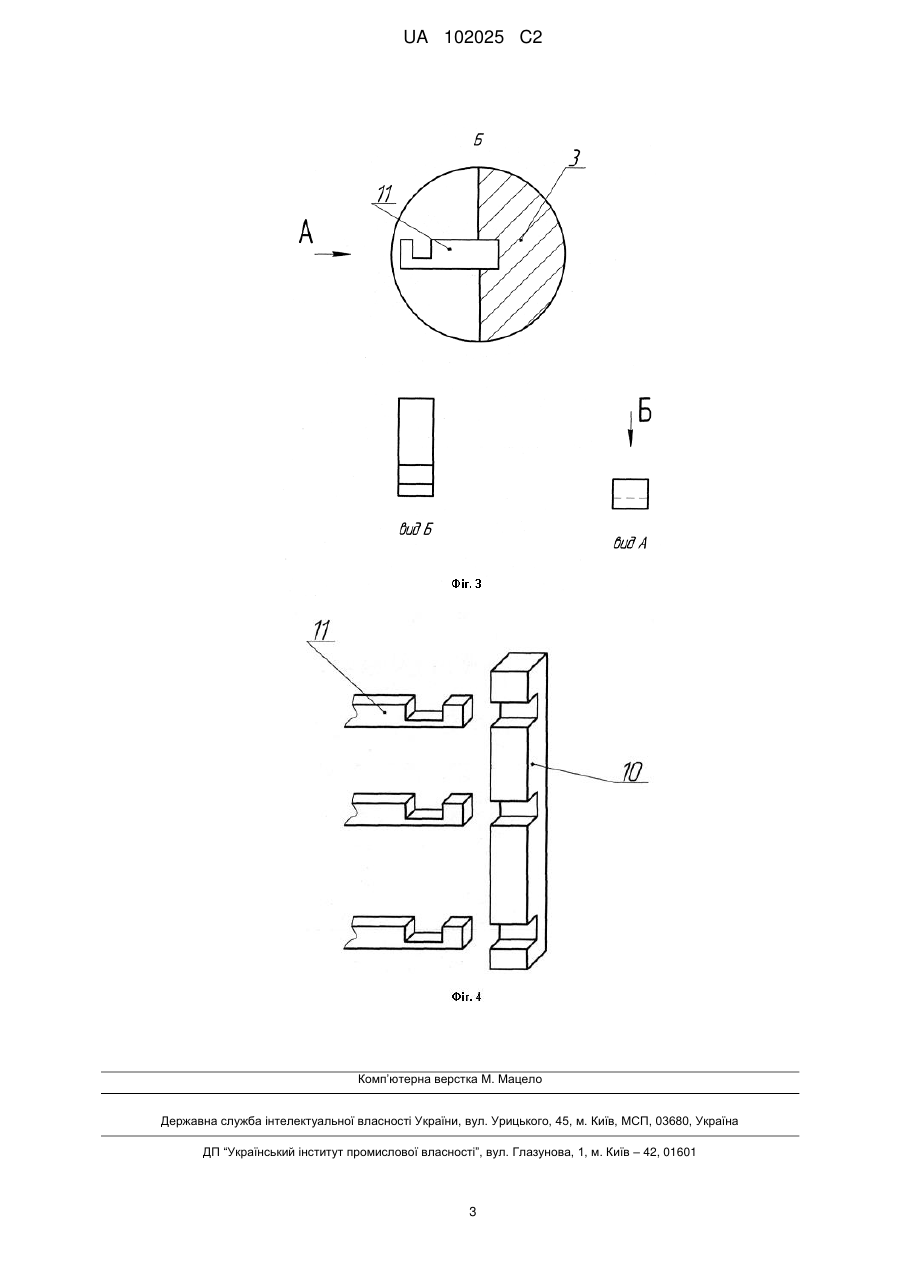

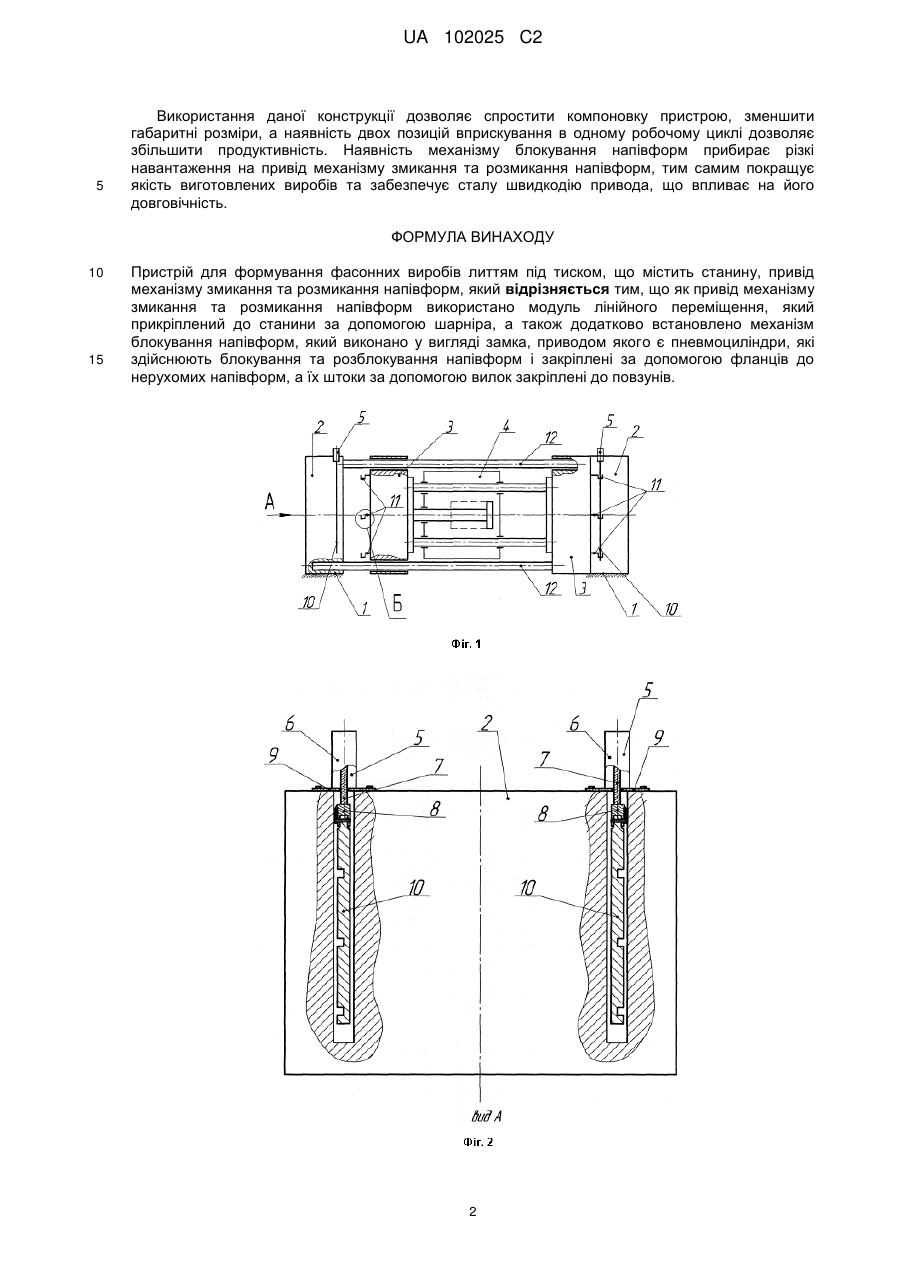

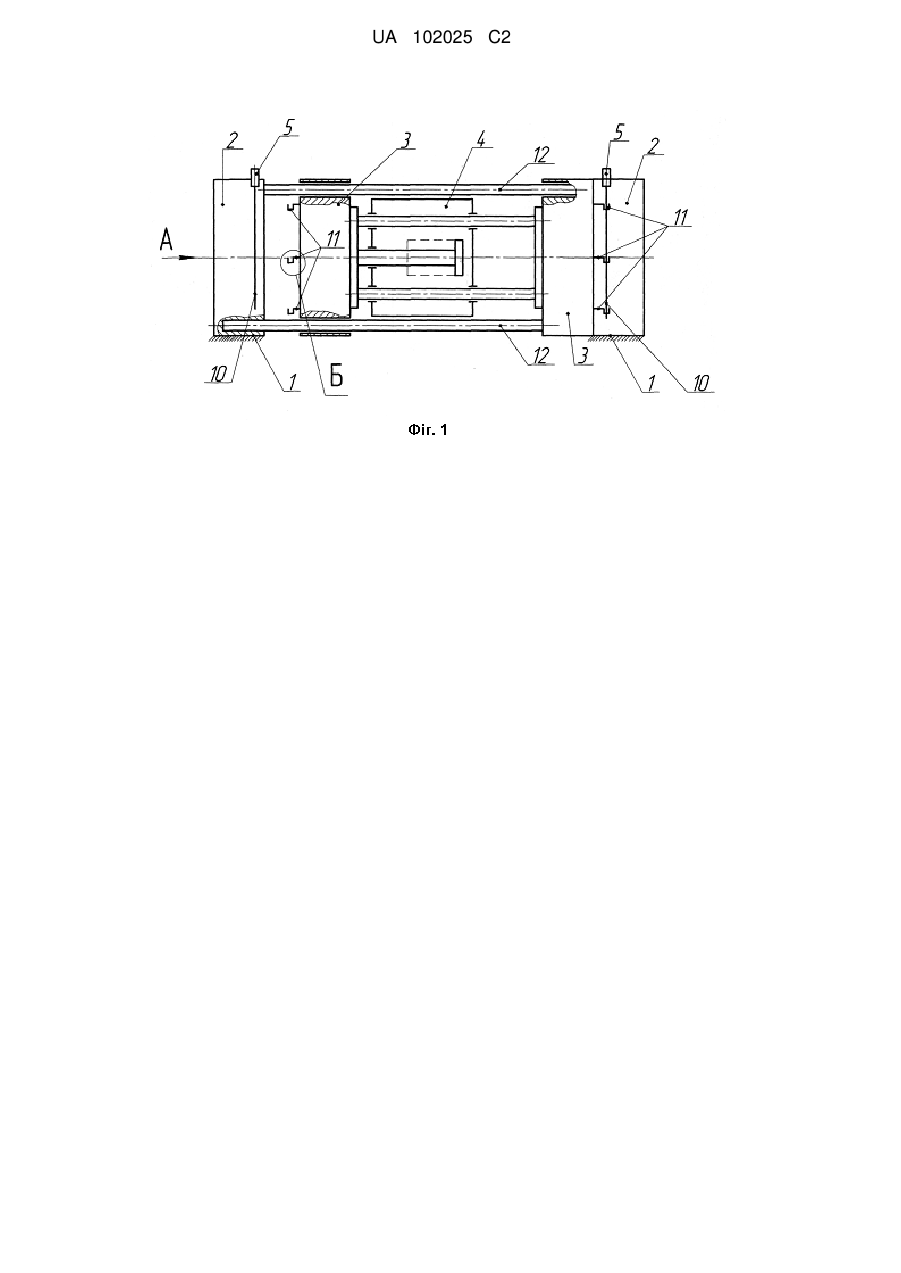

Реферат: Пристрій для формування фасонних виробів литтям під тиском має станину, привід механізму змикання та розмикання напівформ. Як привід механізму змикання та розмикання напівформ використано модуль лінійного переміщення, який прикріплений до станини за допомогою шарніра, а також додатково встановлено механізм блокування напівформ, який виконано у вигляді замка, приводом якого є пневмоциліндри, які здійснюють блокування та розблокування напівформ і закріплені за допомогою фланців до нерухомих напівформ, а їх штоки за допомогою вилок закріплені до повзунів. UA 102025 C2 (12) UA 102025 C2 UA 102025 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв для виготовлення фасонних виробів з пластмаси, методом лиття під тиском. Відомий пристрій для лиття під тиском фасонних виробів з пластмаси (Патент UA № 85545 С2, кл. В29С 45/32, опубліковано 10.02.2009, Бюл. № 3), що складається з виливної машини і приналежного їй робочого органа, який працює з застосуванням тандем-принципу з використанням фіксатора деталей робочого органа. Недоліком наведеного пристрою є збільшені енергозатрати, пов'язані з переміщенням рознімних деталей робочого органа генератором тиску. Також відомий пристрій для виготовлення порожнистих виробів різної ємкості (Патент РФ RU № 2140853 СІ, кл. 6В29С 49/28, опубліковано 10.11.1999, Бюл. № 31), що складається з станини і комплекту змінних парних напівформ з механізмом їх переміщення. Недоліком наведеного пристрою є низька продуктивність внаслідок наявності ручної праці. Також відома литтєва машина для пластмас (Патент UA № 21256 А, кл. В29С 45/70, опубліковано 27.02.1998, Бюл. № 1), що складається з станини і рухомої та нерухомої напівформонесучих плит, силового гідроциліндра. Недоліком наведеної машини є низька продуктивність внаслідок наявності лише одної позиції лиття, збільшені енергозатрати пов'язані з переміщенням напівформонесучої плити та витримки при інжекції двома гідроциліндрами. В основу винаходу поставлено задачу спростити конструкцію пристрою шляхом використання як приводу механізму змикання та розмикання напівформ модуля лінійного переміщення, який безпосередньо зв'язаний з рухомими напівформами, механізм блокування напівформ встановлюють на нерухомі напівформи. Поставлена задача вирішується тим, що пристрій для формування фасонних виробів литтям під тиском, що містить станину, привід механізму змикання та розмикання напівформ, згідно з заявленим винаходом як привід механізму змикання та розмикання напівформ використано модуль лінійного переміщення, який прикріплений до станини за допомогою шарніра (на кресленні не вказано), а також додатково встановлено механізм блокування напівформ, який виконано у вигляді замка, приводом якого є пневмоциліндри, які здійснюють блокування та розблокування напівформ і закріплені за допомогою фланців до нерухомих напівформ, а їх штоки за допомогою вилок закріплені до повзунів. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення модуля лінійного переміщення як приводу механізму змикання та розмикання напівформ та додатково встановлено механізм блокування напівформ, то можна стверджувати, що внаслідок такого конструктивного рішення спрощується конструкція пристрою, підвищується продуктивність та покращується якість готових виробів. На фіг. 1 зображено загальний вигляд машини. На фіг. 2 зображено вид збоку (вид А). На фіг. 3 зображено виноску Б. На фіг. 4 зображено механізм блокування напівформ, аксонометрія. Пристрій для формування фасонних виробів литтям під тиском складається з станини 1, нерухомих напівформ 2, рухомих напівформ 3, приводу механізму змикання та розмикання напівформ (модуль лінійного переміщення) 4, механізму блокування напівформ 5, пневмоциліндрів механізму блокування напівформ 6, штоків пневмоциліндрів механізму блокування напівформ 7, вилок 8, фланців 9, повзунів 10, штирів 11, напрямних 12. Пристрій для формування фасонних виробів литтям під тиском працює наступним чином. Привід механізму змикання та розмикання напівформ 4 замикає напівформи 2 і 3, у першій позиції, рухомі напівформи 3 рухаються по напрямних 12. Пневмоциліндри механізму блокування напівформ 5 блокують останні, при цьому штирі 11 заходять у пази повзунів 10, при цьому повзуни 10 за допомогою штоків пневмоциліндрів механізму блокування напівформ 7 та вилок 8 здійснюють поступальний вертикальний рух вниз і замикають напівформи у першій позиції. Розплав полімеру подається у замкнуті напівформи 2 і 3, охолоджується, пневмоциліндри механізму блокування напівформ 6 розблоковують напівформи 2 і 3, при цьому штоки пневмоциліндрів механізму блокування напівформ 7 разом з вилками 8 та повзунами 10 здійснюють поступальний вертикальний рух вгору та розблоковують напівформи 2 і 3, напівформи розмикаються у першій позиції та одночасно замикаються у другій позиції приводом механізму змикання та розмикання напівформ 4 та блокуються механізмом блокування напівформ 5 за допомогою повзунів 10 і штирів 11 аналогічно першій позиції. При розмиканні напівформ у першій позиції видаляється готовий виріб, тим часом у другій позиції подається у замкнуті напівформи розплав полімеру. 1 UA 102025 C2 5 Використання даної конструкції дозволяє спростити компоновку пристрою, зменшити габаритні розміри, а наявність двох позицій вприскування в одному робочому циклі дозволяє збільшити продуктивність. Наявність механізму блокування напівформ прибирає різкі навантаження на привід механізму змикання та розмикання напівформ, тим самим покращує якість виготовлених виробів та забезпечує сталу швидкодію привода, що впливає на його довговічність. ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для формування фасонних виробів литтям під тиском, що містить станину, привід механізму змикання та розмикання напівформ, який відрізняється тим, що як привід механізму змикання та розмикання напівформ використано модуль лінійного переміщення, який прикріплений до станини за допомогою шарніра, а також додатково встановлено механізм блокування напівформ, який виконано у вигляді замка, приводом якого є пневмоциліндри, які здійснюють блокування та розблокування напівформ і закріплені за допомогою фланців до нерухомих напівформ, а їх штоки за допомогою вилок закріплені до повзунів. 2 UA 102025 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
