Пристрій для безконтактного базування нежорстких дисків в зоні обробки точінням

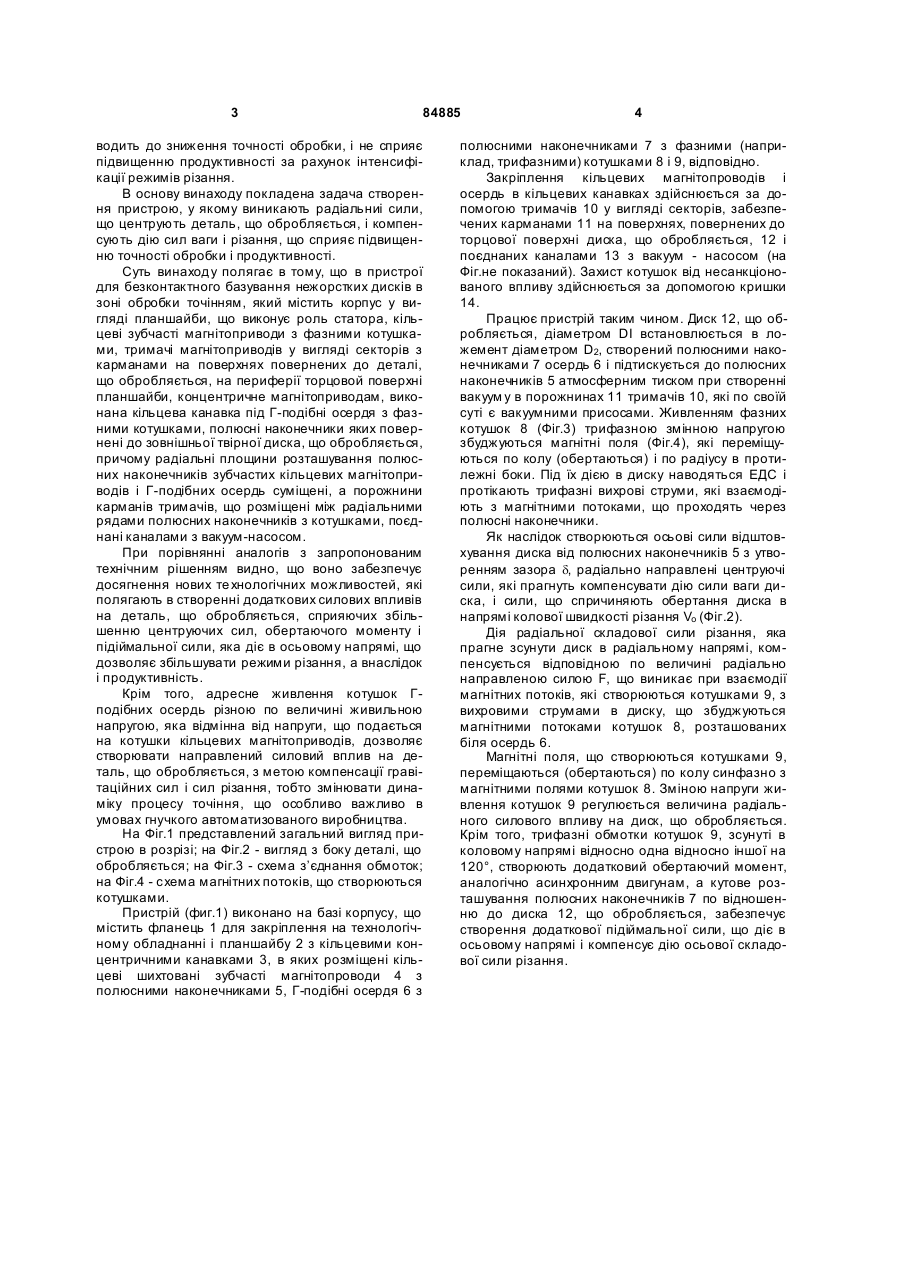

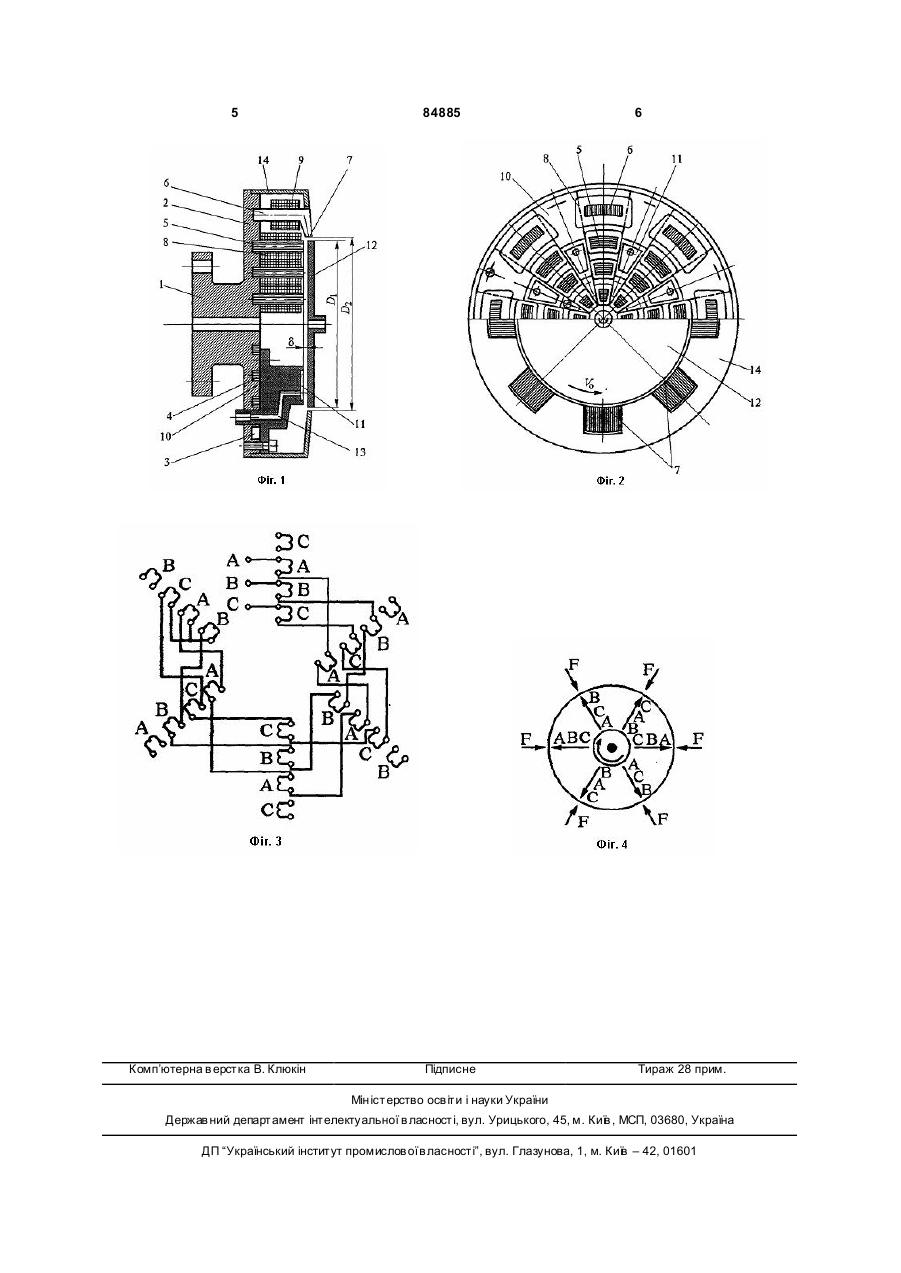

Пристрій для безконтактного базування нежорстких дисків в зоні обробки точінням, що містить 3 84885 водить до зниження точності обробки, і не сприяє підвищенню продуктивності за рахунок інтенсифікації режимів різання. В основу винаходу покладена задача створення пристрою, у якому виникають радіальниі сили, що центрують деталь, що обробляється, і компенсують дію сил ваги і різання, що сприяє підвищенню точності обробки і продуктивності. Суть винаходу полягає в тому, що в пристрої для безконтактного базування нежорстких дисків в зоні обробки точінням, який містить корпус у вигляді планшайби, що виконує роль статора, кільцеві зубчасті магнітоприводи з фазними котушками, тримачі магнітоприводів у вигляді секторів з карманами на поверхнях повернених до деталі, що обробляється, на периферії торцовой поверхні планшайби, концентричне магнітоприводам, виконана кільцева канавка під Г-подібні осердя з фазними котушками, полюсні наконечники яких повернені до зовнішньої твірної диска, що обробляється, причому радіальні площини розташування полюсних наконечників зубчастих кільцевих магнітоприводів і Г-подібних осердь суміщені, а порожнини карманів тримачів, що розміщені між радіальними рядами полюсних наконечників з котушками, поєднані каналами з вакуум-насосом. При порівнянні аналогів з запропонованим технічним рішенням видно, що воно забезпечує досягнення нових те хнологічних можливостей, які полягають в створенні додаткових силових впливів на деталь, що обробляється, сприяючих збільшенню центруючих сил, обертаючого моменту і підіймальної сили, яка діє в осьовому напрямі, що дозволяє збільшувати режими різання, а внаслідок і продуктивність. Крім того, адресне живлення котушок Гподібних осердь різною по величині живильною напругою, яка відмінна від напруги, що подається на котушки кільцевих магнітоприводів, дозволяє створювати направлений силовий вплив на деталь, що обробляється, з метою компенсації гравітаційних сил і сил різання, тобто змінювати динаміку процесу точіння, що особливо важливо в умовах гнучкого автоматизованого виробництва. На Фіг.1 представлений загальний вигляд пристрою в розрізі; на Фіг.2 - вигляд з боку деталі, що обробляється; на Фіг.3 - схема з’єднання обмоток; на Фіг.4 - схема магнітних потоків, що створюються котушками. Пристрій (фиг.1) виконано на базі корпусу, що містить фланець 1 для закріплення на технологічному обладнанні і планшайбу 2 з кільцевими концентричними канавками 3, в яких розміщені кільцеві шихтовані зубчасті магнітопроводи 4 з полюсними наконечниками 5, Г-подібні осердя 6 з 4 полюсними наконечниками 7 з фазними (наприклад, трифазними) котушками 8 і 9, відповідно. Закріплення кільцевих магнітопроводів і осердь в кільцевих канавках здійснюється за допомогою тримачів 10 у вигляді секторів, забезпечених карманами 11 на поверхнях, повернених до торцової поверхні диска, що обробляється, 12 і поєднаних каналами 13 з вакуум - насосом (на Фіг.не показаний). Захист котушок від несанкціонованого впливу здійснюється за допомогою кришки 14. Працює пристрій таким чином. Диск 12, що обробляється, діаметром DI встановлюється в ложемент діаметром D2, створений полюсними наконечниками 7 осердь 6 і підтискується до полюсних наконечників 5 атмосферним тиском при створенні вакуум у в порожнинах 11 тримачів 10, які по своїй суті є вакуумними присосами. Живленням фазних котушок 8 (Фіг.3) трифазною змінною напругою збуджуються магнітні поля (Фіг.4), які переміщуються по колу (обертаються) і по радіусу в протилежні боки. Під їх дією в диску наводяться ЕДС і протікають трифазні вихрові струми, які взаємодіють з магнітними потоками, що проходять через полюсні наконечники. Як наслідок створюються осьові сили відштовхування диска від полюсних наконечників 5 з утворенням зазора d, радіальнo направлені центруючі сили, які прагнуть компенсувати дію сили ваги диска, і сили, що спричиняють обертання диска в напрямі колової швидкості різання Vo (Фіг.2). Дія радіальної складової сили різання, яка прагне зсунути диск в радіальному напрямі, компенсується відповідною по величині радіально направленою силою F, що виникає при взаємодії магнітних потоків, які створюються котушками 9, з вихровими струмами в диску, що збуджуються магнітними потоками котушок 8, розташованих біля осердь 6. Магнітні поля, що створюються котушками 9, переміщаються (обертаються) по колу синфазно з магнітними полями котушок 8. Зміною напруги живлення котушок 9 регулюється величина радіального силового впливу на диск, що обробляється. Крім того, трифазні обмотки котушок 9, зсунуті в коловому напрямі відносно одна відносно іншої на 120°, створюють додатковий обертаючий момент, аналогічно асинхронним двигунам, а кутове розташування полюсних наконечників 7 по відношенню до диска 12, що обробляється, забезпечує створення додаткової підіймальної сили, що діє в осьовому напрямі і компенсує дію осьової складової сили різання. 5 Комп’ютерна в ерстка В. Клюкін 84885 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
