Гідроакумулююча електростанція
Номер патенту: 85506
Опубліковано: 26.01.2009
Формула / Реферат

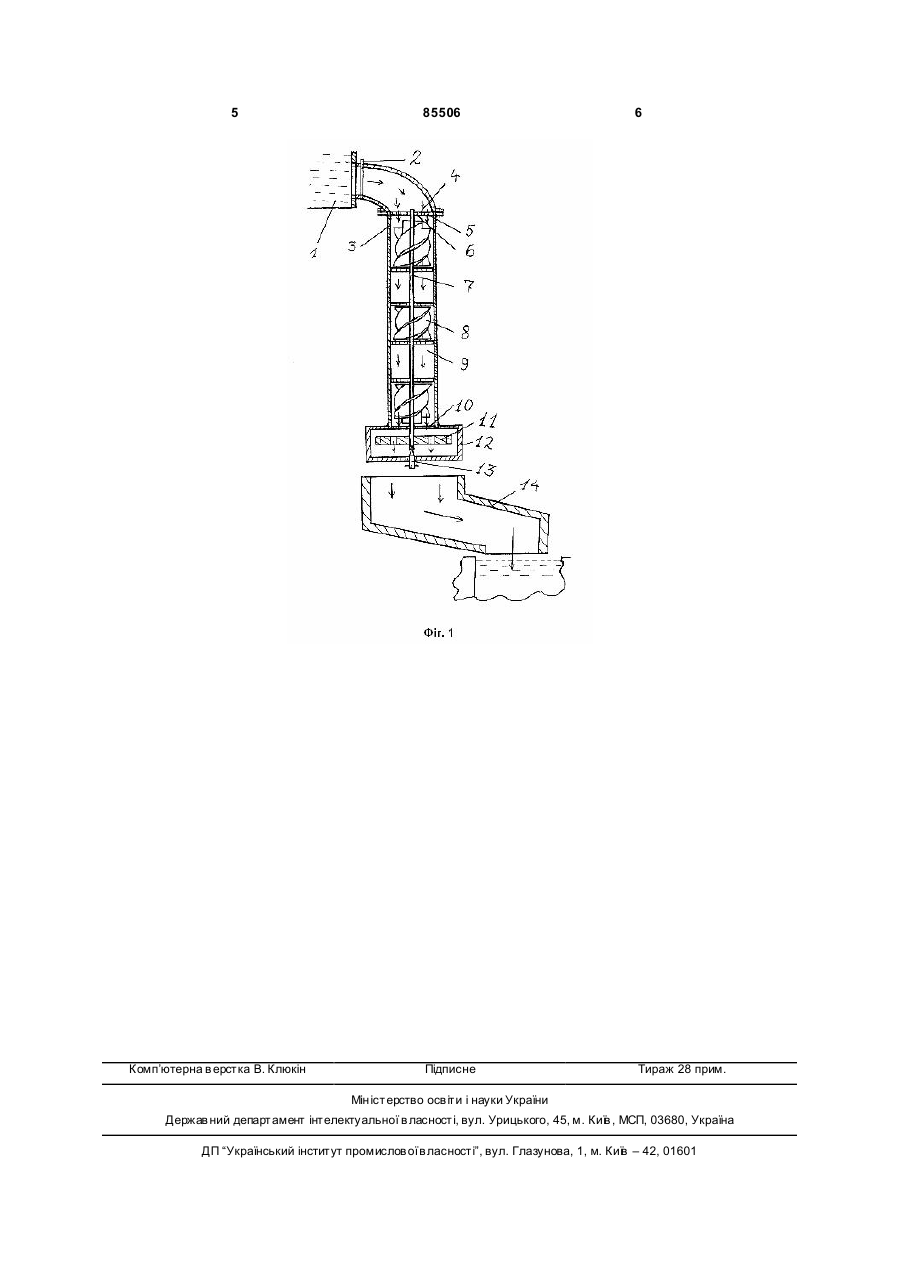

Гідроакумулююча електростанція, яка містить верхній і нижній басейни, трубу опускання води з верхнього басейну у нижній з заслінкою перекриття води, в якій розміщена турбіна, зчленована з валом електрогенератора, яка відрізняється тим, що труба опускання води з верхнього басейну у нижній має внутрішні торцеві стінки і розташована вертикально, причому нижній її кінець знаходиться вище рівня води нижнього басейну, а в трубі на валу електрогенератора з проміжками додатково установлено щонайменше одну турбіну, а вал встановлений на підшипниках ковзання, що розміщені співвісно в торцевих стінках труби і мають отвори, при цьому на нижньому кінці вала, за останньою торцевою стінкою труби закріплене зубчате колесо з можливістю передачі його обертів ротору електрогенератора, розташованого на віддалі від труби опускання води з верхнього басейну у нижній, а нижче зубчатого колеса розташований короб збору стікаючої води з труби турбінами у нижній басейн.
Текст
Гідроакумулююча електростанція, яка містить верхній і нижній басейни, трубу опускання води з верхнього басейну у нижній з заслінкою перекрит 3 85506 Недоліком цього винаходу є і те, що камера у якій установлені гідротурбінна розташована нижче рівня води нижнього басейну, через що відпрацьовану воду необхідно турбіні втискувати у внутрішнє середовище басейну у результаті чого знижується ККД води, яка проходить через трубу опускання її, відповідно і через кілька труб, якщо вона не одна з'єднує верхній басейн з нижнім. Задача запропонованого винаходу - підвищення ККД води, що опускається через трубу опускання її з верхнього басейну у нижній. Ця задача вирішується тим, що труба, яких може бути кілька, опускання води з верхнього басейну у нижній розташована вертикально, камера, у якій установлена гідротурбіна, розташована вище рівня води нижнього басейну, внутрі труби опускання води, на валу, який включає стінки з отворами з певними проміжками одна від одної, по усій довжині порожнини труби укріплені турбіни, причому не менше трьох турбін, на нижньому кінці валу, за межею торця труби, укріплене зубчате колесо з можливістю передачі обертів його на ротор електрогенератора, розташованого на певній віддалі від тpyби. Запровадження цього винаходу для ГАЕС та ГЕС забезпечить підвищення ККД, за рахунок того, що основна маса води, яка опускається по трубі, що з'єднує вер хній і нижній басейн буде тиснути на лопатки турбін, а не у тому числі і на внутрішню нижню стінку цієї труби, а також за рахунок того, що у трубі на одному валу установлено не одну турбіну, а кілька. Отже одна і та ж вода буде працювати кілька разів і проміжки між турбінами цьому сприяють. Підвищення ККД води, яка опускається в тр убі з верхнього басейну у нижній відбудеться і за рахунок того, що нижній кінець труби розташований вище рівня води у нижньому басейні, що усуне протидію води нижнього басейну на воду, яку ви штовхує турбіна прототипу в середовище води нижнього басейну. В цілому очевидно стає, що усі позитивні ознаки цього ви 4 находу можуть у два-три рази збільшити ККД ГАЕС і ГЕС усіх нині існуючих електростанцій у світі, або понизити рівень їх басейнів у стільки ж разів при тій же потужності електроенергії, яку вони виробляють зараз, оскільки усі труби нинішніх ГАЕС та ГЕС прокладені під кутом до рівня нижнього басейну, а камери у яких установлені турбіни розташовані нижче рівня води нижнього басейну. Суть винаходу пояснюється схематичним кресленням ГАЕС де на Фіг.1 зображена ГАЕЄ в розрізі по вертикалі. Гідроакумулююча електростанція містить верхній басейн І, заслінку 2, трубу 3, стінки 4 з отворами 5, які включають підшипники 6, вал 7, на якому укріплені турбіни 3, проміжки 9 між стінками, торцеву стінку 10 з отворами, зубчате колесо II, укріплене на кінці вала за межею торця труби, раму 12, прикріплену до нижнього кінця труби, опору 13 вала, короб 14, розташований нижче рами, нижній басейн 15. Гідроакумулююча станція працює так. Вода з верхнього басейну І протікає через заслінку 2 в трубу 3, далі через отвори 5 у стінці 4 поступає під тиском на турбіну 8 укріплену на валу 7 і через проміжки 9, між стінками вода поступає на чергові турбінки таким же чином через отвори наступних перегородок. Вода у цих проміжках набирає прямолінійності і знову тисне на чергові лопаті турбіни як і на початку. При цьому також увесь стовп ваги води теж з відповідним тиском діє на лопатки турбіни. Після проходження води черев усі турбіни торцеву стінку 10, колесо з отворами 11 і раму 12 вона поступає в короб 14, з якого опускається в нижній басейн 15. 0порою 13 валу можна домагатися легкості обертів вала, а відтак і зубчатого колеса. Джерела інформації: 1. Проспект каскаду Середньо-дніпровських ГЕС "Гідропроект" ім. С.Я. Жукова м.Харків ст. 1113, 16. 2. А.С. CPGP №1366682 F03 В 13/00. 5 Комп’ютерна в ерстка В. Клюкін 85506 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-accumulating electric power plant
Автори англійськоюFilipchuk Stepan Pavlovych, Filipchuk Volodymyr Savych
Назва патенту російськоюГидроаккумулирующая электростанция
Автори російськоюФилипчук Степан Павлович, Филипчук Владимир Саввич
МПК / Мітки
МПК: F03B 13/00
Мітки: гідроакумулююча, електростанція
