Гідронасос

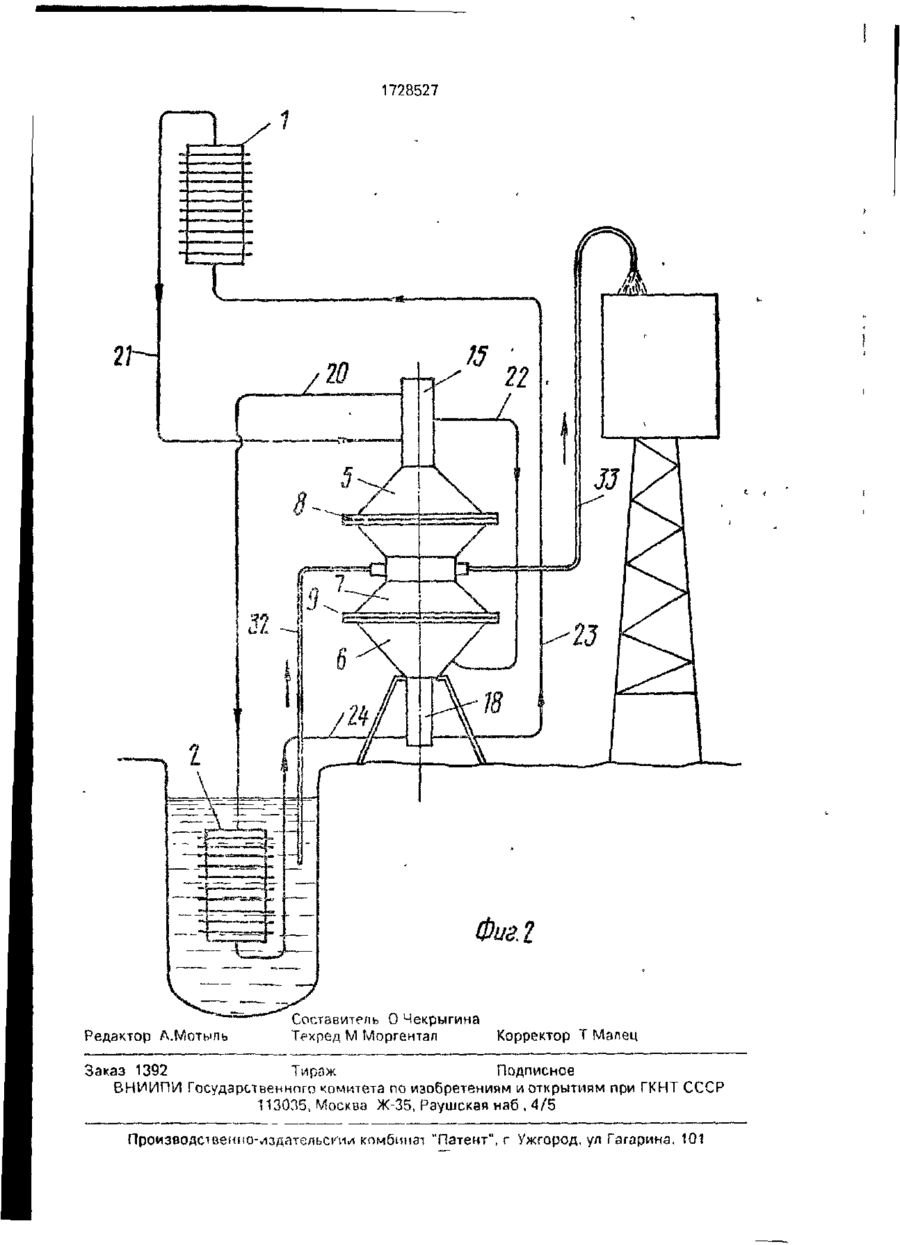

Изобретение относится к насосостроению и может быть использовано в различных отраслях народного хозяйства Изобретение упрощает конструкцию и повышает эффективность работы путем использования разности температур окружающей среды и путем попеременного испарения и конденсации в теплообменных аппаратах яегкокипящей жидкости. Гидронасос содержит корпус 1 Х-образной формы, в котором выполнены смежные Фиг.) Ч. 1-7OQC97 V образные камеры 27 и 28 >,НІ1НИ дву т диафрагмами, связанмі ;А\А ме і д/ t o O i . и л г і ' і " , рс^пчи^ * эмес(і ряядо/чиичме чер ^ г о р о д н о й . 10 it. Э! ^ТЮІІ^ИО И НЯ) HCTaTC'Jbi-iLie ГЧЛПЯНЫ. крышками и диафрагмами и подключены посредством магистралей подвода и отвода к нагревателю и конденсатору с образованием замкнутого циркуляционного контура На фиг. 1 и 2 изображена Функциональная схема ч/дронасоса. Гидронасос содержит замкнутый циркуляционный контур, в который включены нагреватель 1, конденсатор 2 и приводные каперы 3 ^ 4 , обрэзооаниые противоположными крышками 5 и б Х-обрззного корпуса ^ Между корпусом 7 и крышками закреплены подвижные перегородки, выполненные в виде диафрагм 8 и 9, скрепленных между со^ой пустотелой втулкой 10 В основании смежных камер корпуса 7 размещены всасывающие 11 и 12 и нагнетательные клэпаиы (не показаны) В центральной выточке 13 крышки 5, закрытой с торца гайкой 14 разметем двуудисковый газораспределительный з о л о т н и к 15, шток 16 к о т о р о г о подвижно закреплен гайкой 17 а пустотелой втулке 10. Противоположная сторона втулки 10 жестко соединена с плунжером 18 насоса, рредназнз ІЄНН eornoBd4Mt которых размещены везсь'ьаюшие і' і'агьетзтельньіє »'лаnahbi и закрегп^нв жестко связанная с диафрагмами пелзя птулк? в серхней крыш- 35 ке выпот-'сча центрдльная рзсточка о которой установлен дпухдьсковый газораСітоеделительпь(и золотник Параллельно ЦеМГраЛьНОЙ pdCTOMke ВЬ'ГІОЛНЄН КЭ" н&л, сообщающий приводную камеру с 40 конденсатором D нижней крышке выполнено CKSOJHOP ^їверс т ие с говором соосчо золотнику оаз^ещен плун^ео При з ю м пягположены 1728527 кости (рабочего тела) в теплообменник аппаратах (нагревателе и конденсаторе). Жидкостной насос всасывающим трубопроводом 32 соединен с емкостью забора жидкости, а нагнетательным трубопроводом 33 - 5 с накопителем. Гидронасос работает за счет подвода тела к нагревателю 1 vt отвода тепла из конденсатора 2, в которых осуществляется замкнутый цикл превращения тепловой 10 энергии в механическую работу путем попеременного испарения и конденсации легкокипящей жидкости (например, аммиака). Нагреватель 1 размешается в более теплой температурной среде, а конденсатор 2 - в 15 более холодной. Более холодной температурной средой является подземная вода, а более теплой - наружный воздух. В нагревателе 1 кипит легкокипящая жидкость. Пар (газ) приобретает потенциальную энергию и 20 поступает трубопроводами 21 и 22 в нижнюю {по чертежу) приводную камеру 4. Соединенные между собой диафрагмы 8 и 9 прогибаются вверх за счет разности давлений в приводных камерах 3 и 4. 25 В камере 27 жидкостного насосэ осуществляется всасывание жидкости по трубопроводу 32, е в смежной камере 28 нагнетание жидкости по трубопроводу 33 в накопитель. Плунжер 18 насоса всасывает 30 сконденсировавшуюся легкокипящую жидкость из конденсатора 2 по всасывающему трубопроводу 23 через всасывающий клапан 25. В верхнем положении диафрагма 8 посредством гайки 17 взаимодействует с газо- 35 распределительным золотником 15 и перемещает его в верхнее крайнее положение дгя переключения каналов на обратный ход. После чего приводная камера 3 сообщается трубопроводом 21 с нагревателем 1. 40 Противоположная приводная камера 4 сообщается трубопроводами 20 и 22 с конденсатором 2 через междисковую полость газораспределительного золотника 15. Диафрагмы 8 и 9, соединенные между собой 45 втулкой 10, прогибаются вниз за счет разности давлений в противоположных камерах 3 и А Плунжер 18 насоса нагнетает легкокипящую жидкость по трубопроводу 24 в нагреватель 1 для пополнения и расхода на 50 испарение. В камере 28 жидкостного насоса осуществляется всасывание жидкости по трубопроводу 32 через всасывающий клзлан 12, а в смежной Y-образной камере 27 нагнетание жидкости по нагнетательному трубопроводу 33 э накопитель. В нижнем положении газораспределительный золотник 15 взаимодействует посредством штока 16 с гайкой 17, укрепленной на пустотелой втулке 10, и переключает кчньль;, соединенные трубопроводами для обратного хода диафрагм. После чего цикл повторяется. Преимущество предлагаемого гидронасоса заключается в простоте конструкции и большей эффективности в работе за счет использования разности температур окружающей среды (воды водоемов и наружного воздуха). Формула изобретения Гидронасос, содержащий корпус с крышками, приводные и рабочие камеры жидкостного насссэ, разделенные подвижными перегородками, которые выполнены в виде диафрагм и связаны между собой посредством штока, газораспределительный золотник, всасывающие и чагнетатепьные клапаны и магистрали подвода и отвода рабочей среды, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, насос снабжен плунжером, жестко связанным с пустотелой втулкой, нагревателем и конденсатором, корпус выполнен Х-обрззньш с образованием смежных V-образных рабочих камер, в основании которых размещены всасывающие и нагнетательные клапаны и закреплена жестко связанная с дизфрагмами полая втулка, в верхней крышке выполнена центральная расточка, в которой установлен двухдисковый газораспределительный золотник, параллельно центральной расточке выполнен канал, сообщающий приводную камеру с конденсатором, а в нижней крышке выполнено сквозное отверстие, в котором соосно с золотником размещен плунжер, при этом приводные камеры располохсекы между крышками и диафрагмами и подключены посредством магистралей подвода и отвода к нагревателю и конденсатору с образованием замкнутого циркуляционного контура. Г. ,-t v .• < 1728527 1* — _ — Редактор А.Мотыль Составитель О Чекрыгина Техред М Моргентал Корректор Т Малец Заказ 1392 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская иаб , 4/5 Производсівенію-издатєльс^ии комбинат "Патент", г Ужгород, ул Гагарина, 101
