Ролико-лопатевий гідронасос

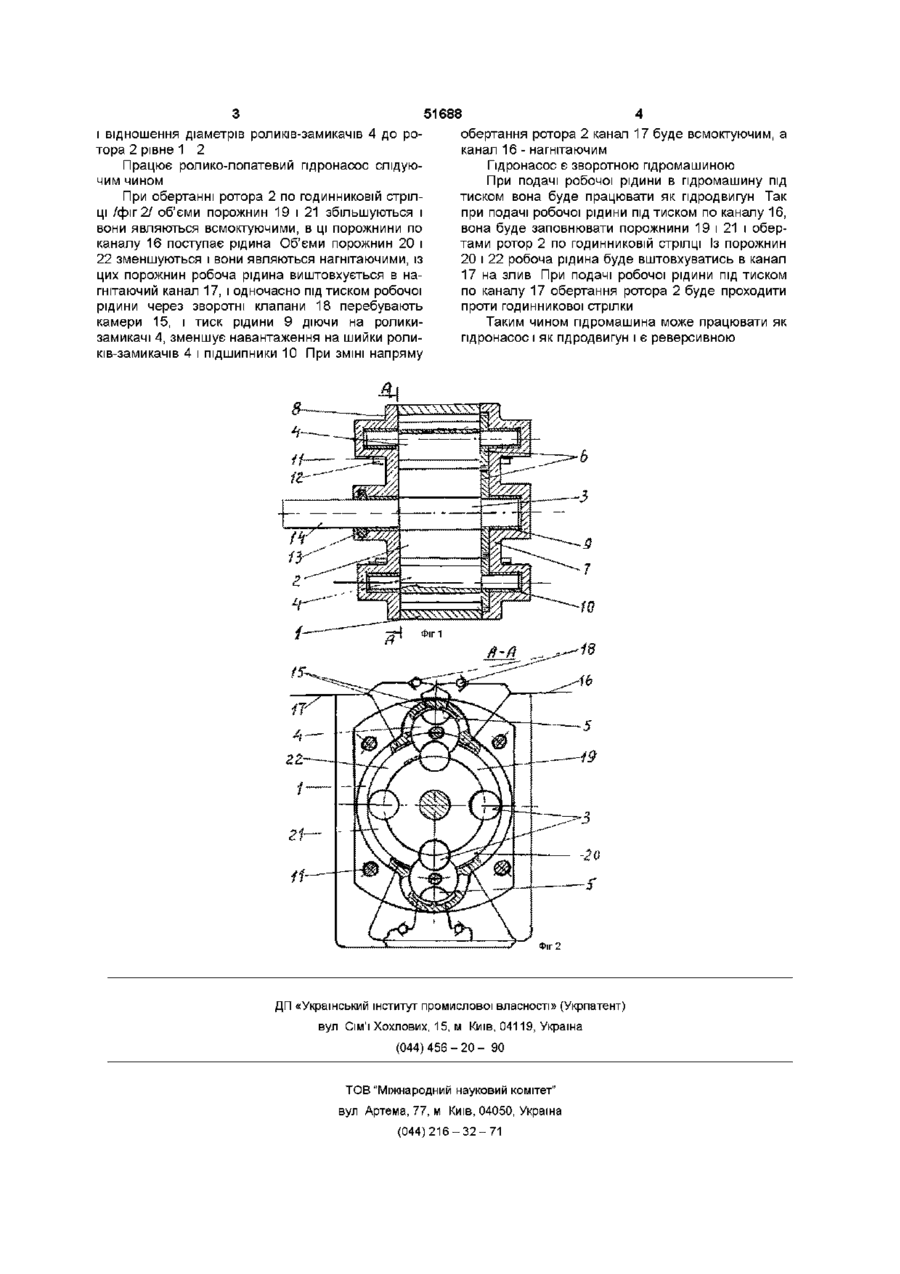

Ролико-лопатевий гідронасос, який складається із статора, що розміщений в центральному отворі статора ротора, в півциліндричних заглибинах якого жорстко закріплені чотири роликилопаті, розміщені хрестоподібно, з циліндричною поверхнею ротора контактують ролики-вимикачі, розміщені діаметрально протилежно в пазах статора, ротор і ролики-замикачі з'єднані між собою зубчастою передачею, в роликах-замикач ах виконані по дві півциліндричні, розміщені діаметрально протилежно заглибини паралельні осі роликів, передаточне відношення зубчастої передачі і відношення діаметрів роликів-замикачів до діаметра ротора дорівнює 1 2, з торців статора встановлені кришки, який відрізняється тим, що в пазах статора виконані камери, розміщені по обидві сторони від площини, яка проходить через осі ротора і роликів-замикачів, камери з'єднані з Ролико-лопатевий гідронасос відноситься до машинобудування і може бути використаний для перетворення механічної енергії в енергію потоку рідини Відомий ролико-лопатевий гідронасос /патент України №20058А, Бюл №6, 1997/, який складається із статора, в центральному отворі якого розміщений ротор з жорстко закріпленими в його півциліндричних заглибинах роликами-лопастями, з циліндричного поверхнею ротора контактують ролики-замикачі, розміщені діаметрально протилежно в пазах статора, на кожному ролику-замикачу виконано по два розміщених діаметрально протилежно півциліндричні заглибини паралельні ВІСІ ролика, ротор і ролики-замикачі кінематичне зв'язані зубастою передачею, на торцях статора встановлені кришки, які разом із статором стягнуті болтами з гайками ротні клапани, що забезпечує збільшення ДОВГОВІЧНОСТІ роботи гідронасоса Ролико-лопатевий гідронасос схематично показаний в розрізі на фіг 1, на фіг 2 розріз по А - А на фіг 1 Ролико-лопатевий гідронасос складається із статора 1, в центральному отворі якого розміщений ротор 2 з жорстко закріпленими в його півциліндричних заглибинах чотирма роликамилопастями 3 розміщеними крестообразно, з циліндричною поверхнею ротора 2 контактують роликизамикачі 4, розміщені діаметрально протилежно в пазах статора 1, на кожному ролику-замикачу 4 виконано по дві розміщені діаметрально протилежно заглибини 5 паралельно ВІСІ ролика, ротор 2 і ролики-замикачі 4 кінематичне зв'язані зубатою передачею 6, яка розміщена в заглибинах кришки 7, в кришках 7 і Э встановлені підшипники 9 і 10, на які опираються шийки ротора 2 і шийки роликівзамикачів 4, статор 1, кришки 7 і 8 стягнуті болтами 11 і гайками 12, в кришці 8 встановлений сальник 13, який охвачує привідний вал 14 ротора 2 В пазах статора 1 виконані камери 15, розміщені по обидві сторони від площини, яка проходить через ВІСІ ротора 2 і роликів-замикачів 4, камері 15 з'єднані з каналами 16 і 17, в яких встановлені зворотні клапани 18 19, 20, 21, 22 - порожнини гідронасоса Недоліком такого ролико-лопатевого гідронасоса є радіальні навантаження на підшипники роликів-замикачів В основу винаходе "Ролико-лопатевий гідронасос" поставлена задача зменшення радіальних навантажень на підшипники роликів-замикачів шляхом того, що в пазах статора виконані камери, розміщені по обидві сторони від площини, яка проходить через ВІСІ ротора і роликів-замикачів, камери з'єднані з ПІДВІДНИМИ і ВІДВІДНИМИ каналами, і в каналах, з'єднаних з камерами, встановлені зво ПІДВІДНИМИ і ВІДВІДНИМИ каналами, а в каналах, з'єднаних з камерами, встановлені зворотні клапани Передаточне відношення зубчастої передачі 6 О 00 00 (О ю і відношення діаметрів роликів-замикачів 4 до ротора 2 рівне 1 2 Працює ролико-лопатевий гідронасос слідуючим чином При обертанні ротора 2 по годинниковій стрілці /фіг 2/ об'єми порожнин 19 і 21 збільшуються і вони являються всмоктуючими, в ці порожнини по каналу 16 поступає рідина Об'єми порожнин 20 і 22 зменшуються і вони являються нагнітаючими, із цих порожнин робоча рідина виштовхується в нагнітаючий канал 17, і одночасно підтиском робочої рідини через зворотні клапани 18 перебувають камери 15, і тиск рідини 9 діючи на роликизамикачі 4, зменшує навантаження на шийки роликів-замикачів 4 і підшипники 10 При ЗМІНІ напряму 51688 обертання ротора 2 канал 17 буде всмоктуючим, а канал 16 - нагнітаючим Гідронасос є зворотною гідромашиною При подачі робочої рідини в гідромашину під тиском вона буде працювати як пдродвигун Так при подачі робочої рідини під тиском по каналу 16, вона буде заповнювати порожнини 19 і 21 і обертами ротор 2 по годинниковій стрілці Із порожнин 20 і 22 робоча рідина буде вштовхуватись в канал 17 на злив При подачі робочої рідини під тиском по каналу 17 обертання ротора 2 буде проходити проти годинникової стрілки Таким чином гідромашина може працювати як гідронасос і як пдродвигун і є реверсивною Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
