Моноблокова тросова пломба

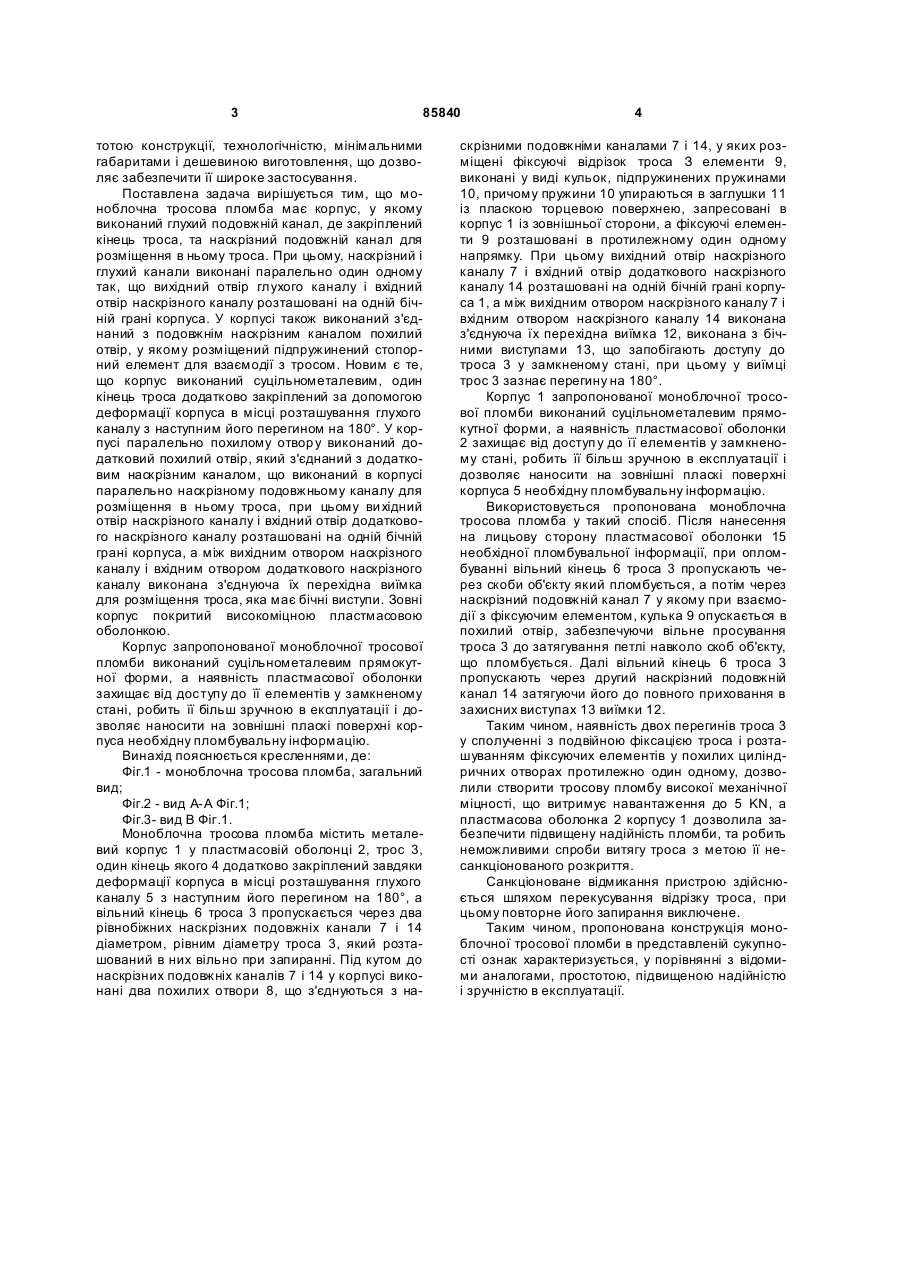

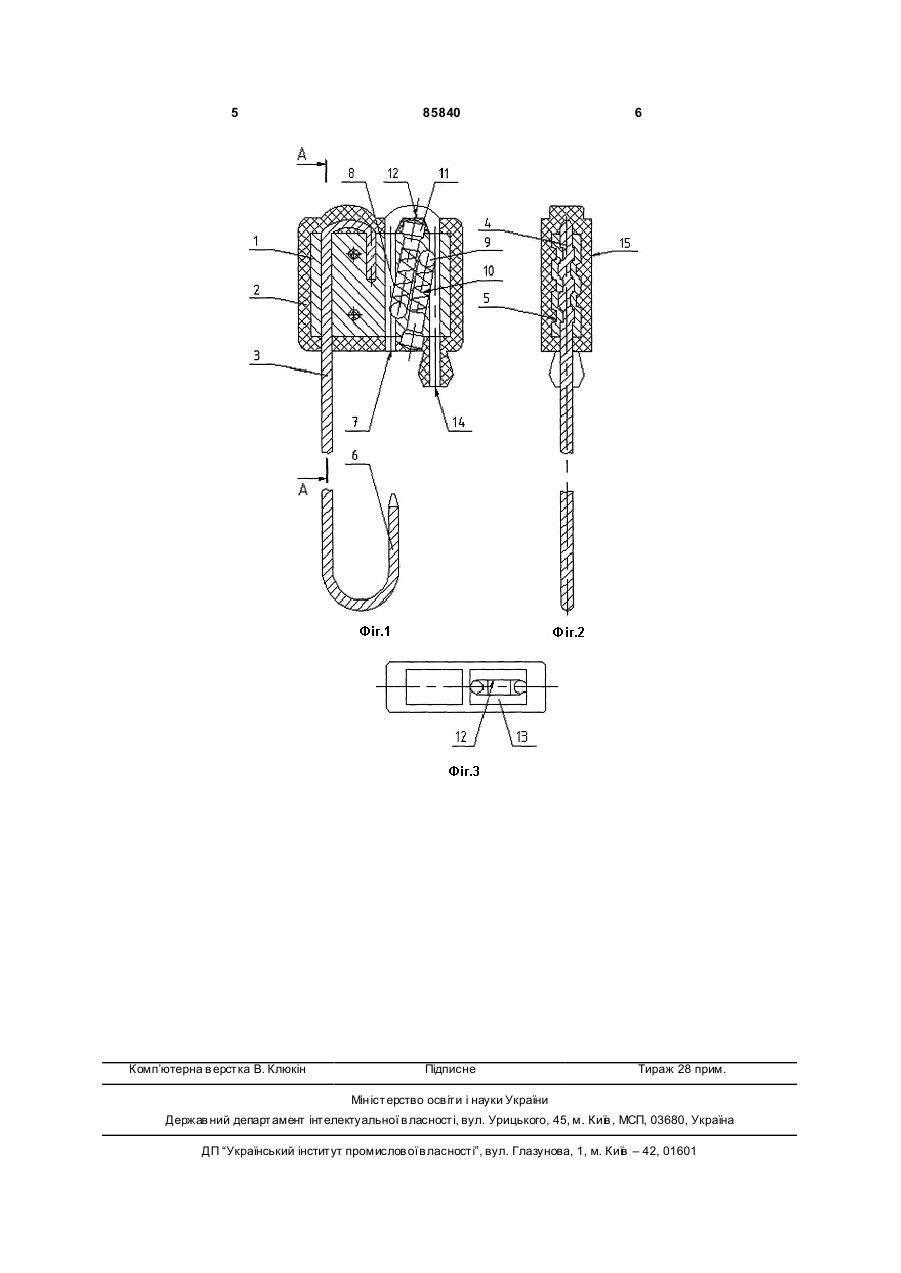

1. Моноблокова тросова пломба, що містить корпус, у якому виконаний глухий подовжній канал, де закріплений кінець троса, та наскрізний подовжній канал для розміщення в ньому троса, при цьому наскрізний і глухий канали виконані паралельно один одному так, що ви хідний отвір глухого каналу і вхідний отвір наскрізного каналу розташо C2 2 (19) 1 3 85840 тотою конструкції, технологічністю, мінімальними габаритами і дешевиною виготовлення, що дозволяє забезпечити її широке застосування. Поставлена задача вирішується тим, що моноблочна тросова пломба має корпус, у якому виконаний глухий подовжній канал, де закріплений кінець троса, та наскрізний подовжній канал для розміщення в ньому троса. При цьому, наскрізний і глухий канали виконані паралельно один одному так, що вихідний отвір глухого каналу і вхідний отвір наскрізного каналу розташовані на одній бічній грані корпуса. У корпусі також виконаний з'єднаний з подовжнім наскрізним каналом похилий отвір, у якому розміщений підпружинений стопорний елемент для взаємодії з тросом. Новим є те, що корпус виконаний суцільнометалевим, один кінець троса додатково закріплений за допомогою деформації корпуса в місці розташування глухого каналу з наступним його перегином на 180°. У корпусі паралельно похилому отвор у виконаний додатковий похилий отвір, який з'єднаний з додатковим наскрізним каналом, що виконаний в корпусі паралельно наскрізному подовжньому каналу для розміщення в ньому троса, при цьому ви хідний отвір наскрізного каналу і вхідний отвір додаткового наскрізного каналу розташовані на одній бічній грані корпуса, а між вихідним отвором наскрізного каналу і вхідним отвором додаткового наскрізного каналу виконана з'єднуюча їх перехідна виїмка для розміщення троса, яка має бічні виступи. Зовні корпус покритий високоміцною пластмасовою оболонкою. Корпус запропонованої моноблочної тросової пломби виконаний суцільнометалевим прямокутної форми, а наявність пластмасової оболонки захищає від доступу до її елементів у замкненому стані, робить її більш зручною в експлуатації і дозволяє наносити на зовнішні пласкі поверхні корпуса необхідну пломбувальну інформацію. Винахід пояснюється кресленнями, де: Фіг.1 - моноблочна тросова пломба, загальний вид; Фіг.2 - вид А-А Фіг.1; Фіг.3- вид В Фіг.1. Моноблочна тросова пломба містить металевий корпус 1 у пластмасовій оболонці 2, трос 3, один кінець якого 4 додатково закріплений завдяки деформації корпуса в місці розташування глухого каналу 5 з наступним його перегином на 180°, а вільний кінець 6 троса 3 пропускається через два рівнобіжних наскрізних подовжніх канали 7 і 14 діаметром, рівним діаметру троса 3, який розташований в них вільно при запиранні. Під кутом до наскрізних подовжніх каналів 7 і 14 у корпусі виконані два похилих отвори 8, що з'єднуються з на 4 скрізними подовжніми каналами 7 і 14, у яких розміщені фіксуючі відрізок троса З елементи 9, виконані у виді кульок, підпружинених пружинами 10, причому пружини 10 упираються в заглушки 11 із пласкою торцевою поверхнею, запресовані в корпус 1 із зовнішньої сторони, а фіксуючі елементи 9 розташовані в протилежному один одному напрямку. При цьому вихідний отвір наскрізного каналу 7 і вхідний отвір додаткового наскрізного каналу 14 розташовані на одній бічній грані корпуса 1, а між вихідним отвором наскрізного каналу 7 і вхідним отвором наскрізного каналу 14 виконана з'єднуюча їх перехідна виїмка 12, виконана з бічними виступами 13, що запобігають доступу до троса 3 у замкненому стані, при цьому у виїмці трос 3 зазнає перегину на 180°. Корпус 1 запропонованої моноблочної тросової пломби виконаний суцільнометалевим прямокутної форми, а наявність пластмасової оболонки 2 захищає від доступ у до її елементів у замкненому стані, робить її більш зручною в експлуатації і дозволяє наносити на зовнішні пласкі поверхні корпуса 5 необхідну пломбувальну інформацію. Використовується пропонована моноблочна тросова пломба у такий спосіб. Після нанесення на лицьову сторону пластмасової оболонки 15 необхідної пломбувальної інформації, при опломбуванні вільний кінець 6 троса 3 пропускають через скоби об'єкту який пломбується, а потім через наскрізний подовжній канал 7 у якому при взаємодії з фіксуючим елементом, кулька 9 опускається в похилий отвір, забезпечуючи вільне просування троса 3 до затягування петлі навколо скоб об'єкту, що пломбується. Далі вільний кінець 6 троса 3 пропускають через другий наскрізний подовжній канал 14 затягуючи його до повного приховання в захисних виступах 13 виїмки 12. Таким чином, наявність двох перегинів троса 3 у сполученні з подвійною фіксацією троса і розташуванням фіксуючих елементів у похилих циліндричних отворах протилежно один одному, дозволили створити тросову пломбу високої механічної міцності, що витримує навантаження до 5 KN, а пластмасова оболонка 2 корпусу 1 дозволила забезпечити підвищену надійність пломби, та робить неможливими спроби витягу троса з метою її несанкціонованого розкриття. Санкціоноване відмикання пристрою здійснюється шляхом перекусування відрізку троса, при цьому повторне його запирання виключене. Таким чином, пропонована конструкція моноблочної тросової пломби в представленій сукупності ознак характеризується, у порівнянні з відомими аналогами, простотою, підвищеною надійністю і зручністю в експлуатації. 5 Комп’ютерна в ерстка В. Клюкін 85840 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
