Установка пневмозоловиведення теплоелектростанцій

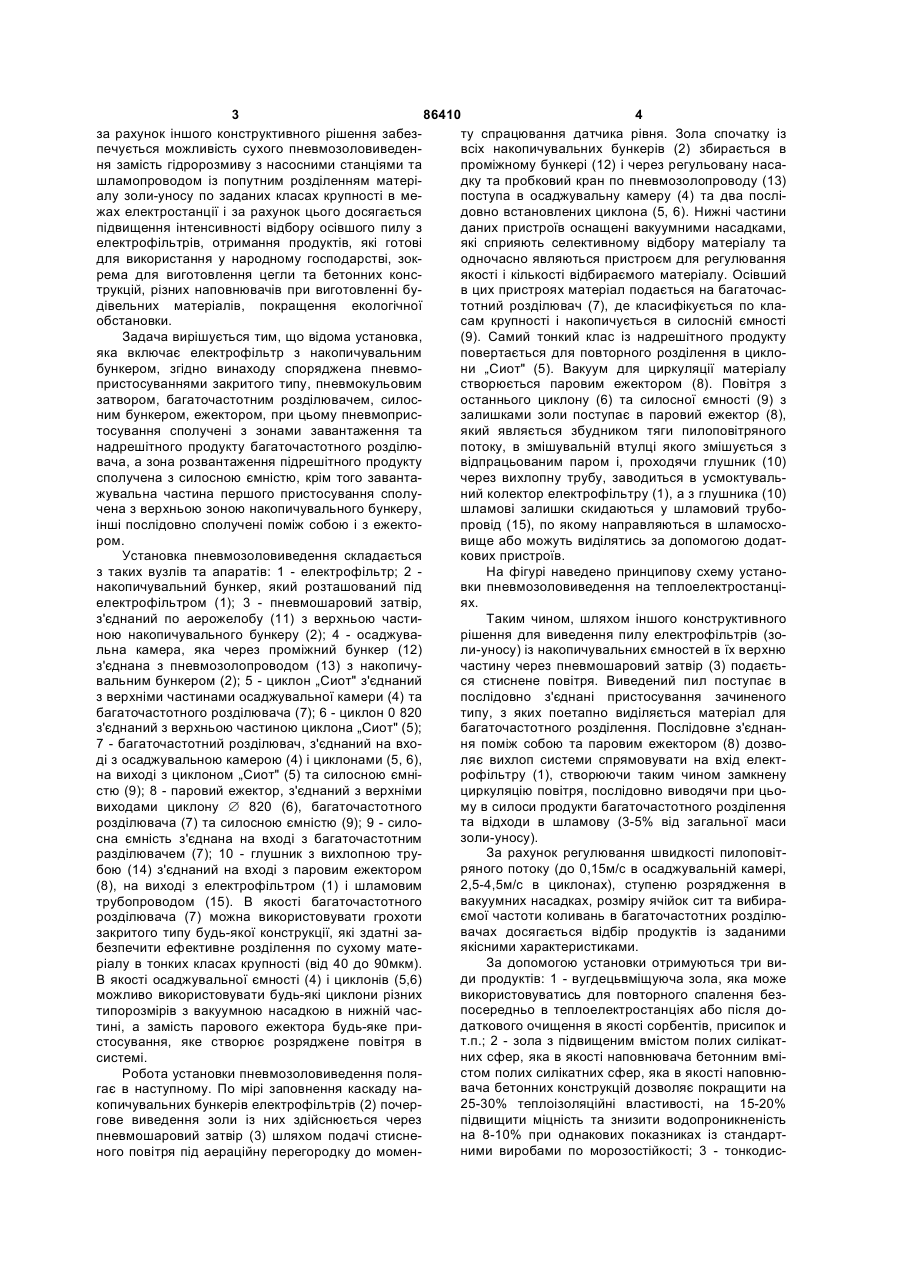

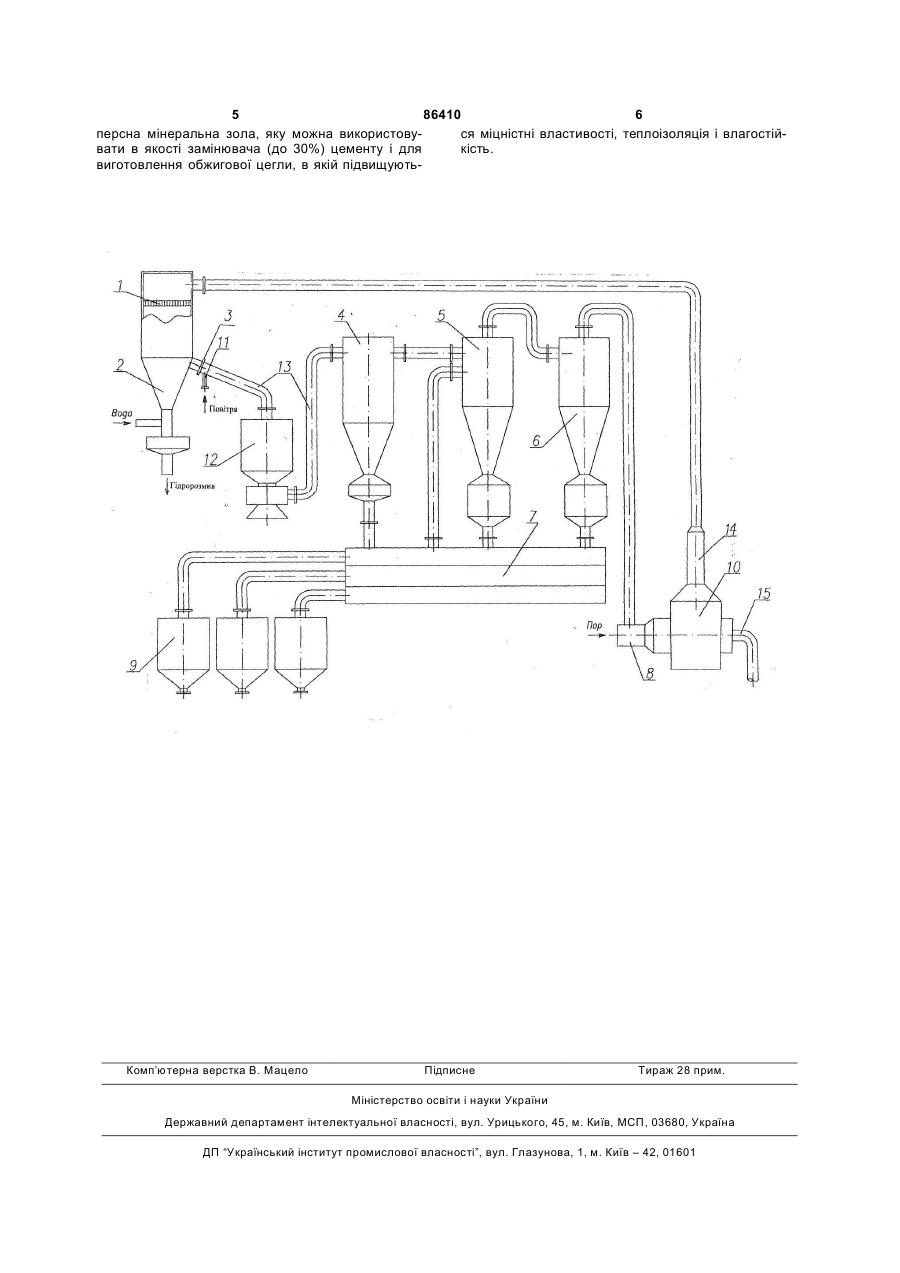

Установка пневмозоловиведення теплоелектростанцій, яка включає електрофільтр з накопичувальним бункером, яка відрізняється тим, що містить пневмопристосування закритого типу, пневмокульовий затвор, багаточастотний розділювач, силосний бункер, ежектор, при цьому складові пневмопристосування сполучені з зонами завантаження та надрешітного продукту багаточастотного розділювача, а зона розвантаження підрешітного продукту сполучена з силосною ємкістю, крім того завантажувальна частина першої складової пристосування сполучена з верхньою зоною накопичувального бункера, інші складові пневмопристосування послідовно сполучені поміж собою і з ежектором. Винахід відноситься до способів виведення та утилізації продуктів роботи теплоелектростанцій, зокрема золи-уносу (пилу електрофільтрів) з попутною підготовкою та отриманням продуктів для їх використання в народному господарстві замість природної сировини. Відомий пристрій золовиведення використовує гідроразмив золи-уносу із накопичувального бункера. Для цього створюється сітка шламопроводів з двома та більш насосними станціями, які перекачують пульпу до місця скидання матеріалу у шламовідстоювач [Установка по відбору сухої золи від котлів, шлаку та золошлакової суміші від золовідвалу. - Харків, 1974. - Ч.III, IV. – 47с.]. Недоліком являються: високі енерговитрати насосних станцій для перекачування пульпи на значні відстані (до шламосховища), великі витрати технічної води (співвідношення твердого до жидкого біля 1:20), постійний знос трубопроводів і насосів через високу абразивність матеріалу і необхідність створювати тиск в трубопроводі до 12атм.; постійне накопичення зол-уносу в шламосховищі, яке потребує постійного розширення золоотвалу та зрошування матеріалу для подавлення розносу пилу за межі шламовідстійника. Найбільш близьким технічним рішенням є „Спосіб і пристрій для виділення вуглецю від зольного пилу та система електростанції загального призначення" [UA 43457 C2 МПК В03С7/00], в якому пристрій включає трибоелектричний сепаратор, щоб заряджати у сухому пилу частинки вуглецю і зольного пилу та електростатично відділяти заряджені частинки вуглецю від зарядженого зольного пилу. Недоліки - потребує надавати сухому пилу вологкість в залежності від складу в межах від 5% до 30%, що для повномасштабного промислового використання потребує створення складного автоматизованого комплексу підготовки з експресаналізом вхідної сировини для оперативного контролю та управління процесом розділення, що в свою чергу потребує значних витрат на створення технологічно енергоємного обладнання, для реалізації якої потрібні додаткові операції із значними енерговитратами. В основу винаходу поставлено задачу удосконалення установки пневмозоловиведення, в якому (19) UA (11) 86410 (13) C2 (21) a200611416 (22) 30.10.2006 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПОПОВЧЕНКО СЕРГІЙ ЄВГЕНІЙОВИЧ, UA, КУКУШКІН ВОЛОДИМИР ІВАНОВИЧ, UA, ЗАДОРОЖНИЙ ВІТАЛІЙ ВІТАЛІЙОВИЧ, UA, ФЕСАК ГРИГОРІЙ ІВАНОВИЧ, UA, АХМЕТШИНА ІРИНА ВАСИЛІВНА, UA, ОХРИМЧУК ЛЮДМИЛА ОЛЕКСАНДРІВНА, UA (73) НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) UA 43457 C2, 15.08.2000 SU 1767293 A1, 07.10.1992 RU 2271978 C2, 20.03.2006 US 3862609, 28.01.1975 GB 2115546 A, 07.09.1983 3 86410 4 за рахунок іншого конструктивного рішення забезту спрацювання датчика рівня. Зола спочатку із печується можливість сухого пневмозоловиведенвсіх накопичувальних бункерів (2) збирається в ня замість гідророзмиву з насосними станціями та проміжному бункері (12) і через регульовану насашламопроводом із попутним розділенням матерідку та пробковий кран по пневмозолопроводу (13) алу золи-уносу по заданих класах крупності в мепоступа в осаджувальну камеру (4) та два посліжах електростанції і за рахунок цього досягається довно встановлених циклона (5, 6). Нижні частини підвищення інтенсивності відбору осівшого пилу з даних пристроїв оснащені вакуумними насадками, електрофільтрів, отримання продуктів, які готові які сприяють селективному відбору матеріалу та для використання у народному господарстві, зокодночасно являються пристроєм для регулювання рема для виготовлення цегли та бетонних консякості і кількості відбираємого матеріалу. Осівший трукцій, різних наповнювачів при виготовленні був цих пристроях матеріал подається на багаточасдівельних матеріалів, покращення екологічної тотний розділювач (7), де класифікується по клаобстановки. сам крупності і накопичується в силосній ємності Задача вирішується тим, що відома установка, (9). Самий тонкий клас із надрешітного продукту яка включає електрофільтр з накопичувальним повертається для повторного розділення в циклобункером, згідно винаходу споряджена пневмони „Сиот" (5). Вакуум для циркуляції матеріалу пристосуваннями закритого типу, пневмокульовим створюється паровим ежектором (8). Повітря з затвором, багаточастотним розділювачем, силосостаннього циклону (6) та силосної ємності (9) з ним бункером, ежектором, при цьому пневмоприсзалишками золи поступає в паровий ежектор (8), тосування сполучені з зонами завантаження та який являється збудником тяги пилоповітряного надрешітного продукту багаточастотного розділюпотоку, в змішувальній втулці якого змішується з вача, а зона розвантаження підрешітного продукту відпрацьованим паром і, проходячи глушник (10) сполучена з силосною ємністю, крім того завантачерез вихлопну трубу, заводиться в усмоктувальжувальна частина першого пристосування сполуний колектор електрофільтру (1), а з глушника (10) чена з верхньою зоною накопичувального бункеру, шламові залишки скидаються у шламовий трубоінші послідовно сполучені поміж собою і з ежектопровід (15), по якому направляються в шламосхором. вище або можуть виділятись за допомогою додатУстановка пневмозоловиведення складається кових пристроїв. з таких вузлів та апаратів: 1 - електрофільтр; 2 На фігурі наведено принципову схему устанонакопичувальний бункер, який розташований під вки пневмозоловиведення на теплоелектростанціелектрофільтром (1); 3 - пневмошаровий затвір, ях. з'єднаний по аерожелобу (11) з верхньою частиТаким чином, шляхом іншого конструктивного ною накопичувального бункеру (2); 4 - осаджуварішення для виведення пилу електрофільтрів (зольна камера, яка через проміжний бункер (12) ли-уносу) із накопичувальних ємностей в їх верхню з'єднана з пневмозолопроводом (13) з накопичучастину через пневмошаровий затвір (3) подаєтьвальним бункером (2); 5 - циклон „Сиот" з'єднаний ся стиснене повітря. Виведений пил поступає в з верхніми частинами осаджувальної камери (4) та послідовно з'єднані пристосування зачиненого багаточастотного розділювача (7); 6 - циклон 0 820 типу, з яких поетапно виділяється матеріал для з'єднаний з верхньою частиною циклона „Сиот" (5); багаточастотного розділення. Послідовне з'єднан7 - багаточастотний розділювач, з'єднаний на вхоня поміж собою та паровим ежектором (8) дозводі з осаджувальною камерою (4) і циклонами (5, 6), ляє вихлоп системи спрямовувати на вхід електна виході з циклоном „Сиот" (5) та силосною ємнірофільтру (1), створюючи таким чином замкнену стю (9); 8 - паровий ежектор, з'єднаний з верхніми циркуляцію повітря, послідовно виводячи при цьому в силоси продукти багаточастотного розділення виходами циклону Æ 820 (6), багаточастотного та відходи в шламову (3-5% від загальної маси розділювача (7) та силосною ємністю (9); 9 - силозоли-уносу). сна ємність з'єднана на вході з багаточастотним За рахунок регулювання швидкості пилоповітразділювачем (7); 10 - глушник з вихлопною труряного потоку (до 0,15м/с в осаджувальній камері, бою (14) з'єднаний на вході з паровим ежектором 2,5-4,5м/с в циклонах), ступеню розрядження в (8), на виході з електрофільтром (1) і шламовим вакуумних насадках, розміру ячійок сит та вибиратрубопроводом (15). В якості багаточастотного ємої частоти коливань в багаточастотних розділюрозділювача (7) можна використовувати грохоти вачах досягається відбір продуктів із заданими закритого типу будь-якої конструкції, які здатні заякісними характеристиками. безпечити ефективне розділення по сухому матеЗа допомогою установки отримуються три виріалу в тонких класах крупності (від 40 до 90мкм). ди продуктів: 1 - вугдецьвміщуюча зола, яка може В якості осаджувальної ємності (4) і циклонів (5,6) використовуватись для повторного спалення безможливо використовувати будь-які циклони різних посередньо в теплоелектростанціях або після дотипорозмірів з вакуумною насадкою в нижній часдаткового очищення в якості сорбентів, присипок и тині, а замість парового ежектора будь-яке прит.п.; 2 - зола з підвищеним вмістом полих силікатстосування, яке створює розряджене повітря в них сфер, яка в якості наповнювача бетонним вмісистемі. стом полих силікатних сфер, яка в якості наповнюРобота установки пневмозоловиведення полявача бетонних конструкцій дозволяє покращити на гає в наступному. По мірі заповнення каскаду на25-30% теплоізоляційні властивості, на 15-20% копичувальних бункерів електрофільтрів (2) почерпідвищити міцність та знизити водопроникненість гове виведення золи із них здійснюється через на 8-10% при однакових показниках із стандартпневмошаровий затвір (3) шляхом подачі стисненими виробами по морозостійкості; 3 - тонкодисного повітря під аераційну перегородку до момен 5 86410 6 персна мінеральна зола, яку можна використовуся міцністні властивості, теплоізоляція і влагостійвати в якості замінювача (до 30%) цементу і для кість. виготовлення обжигової цегли, в якій підвищують Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
