Турбінний тангенціальний витратомір

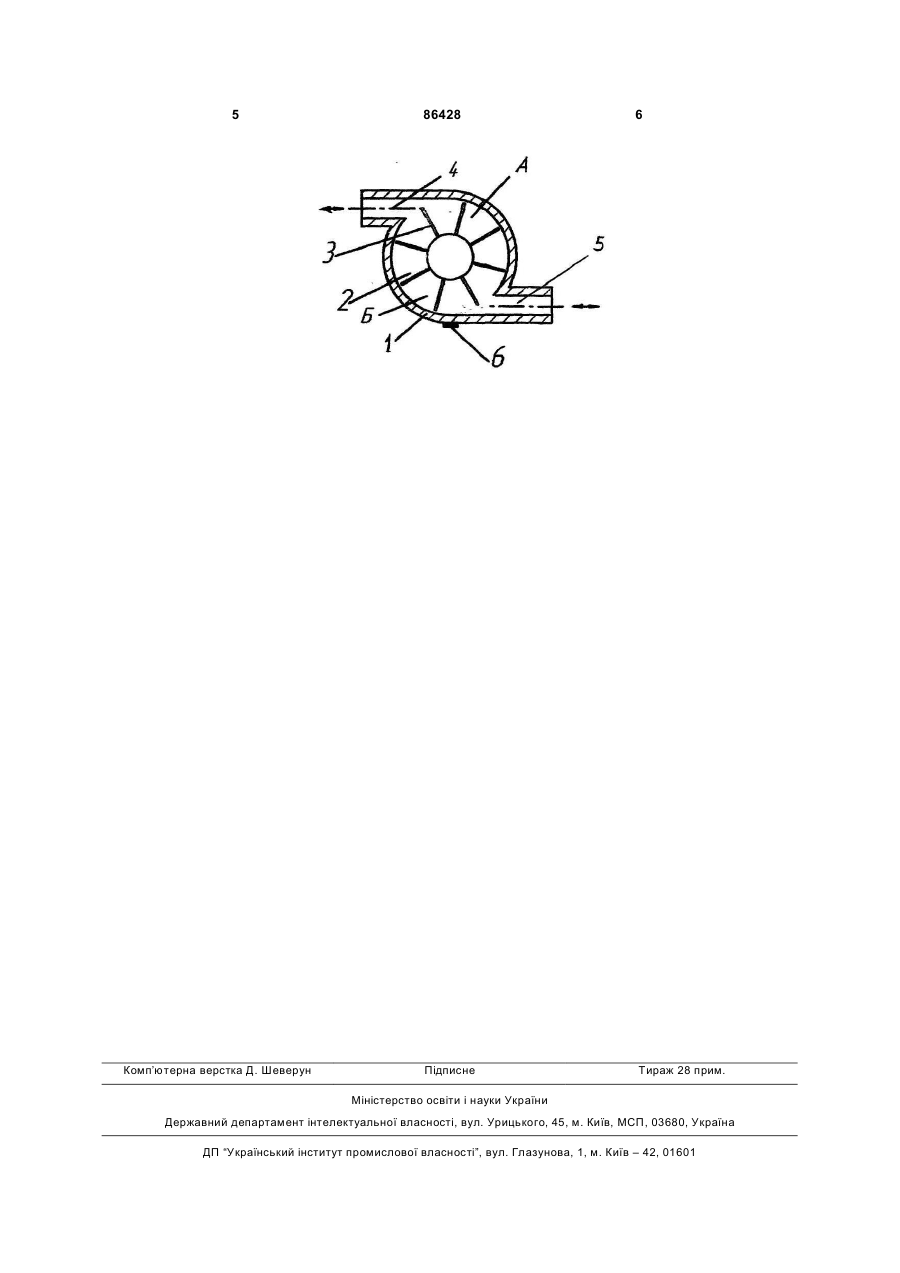

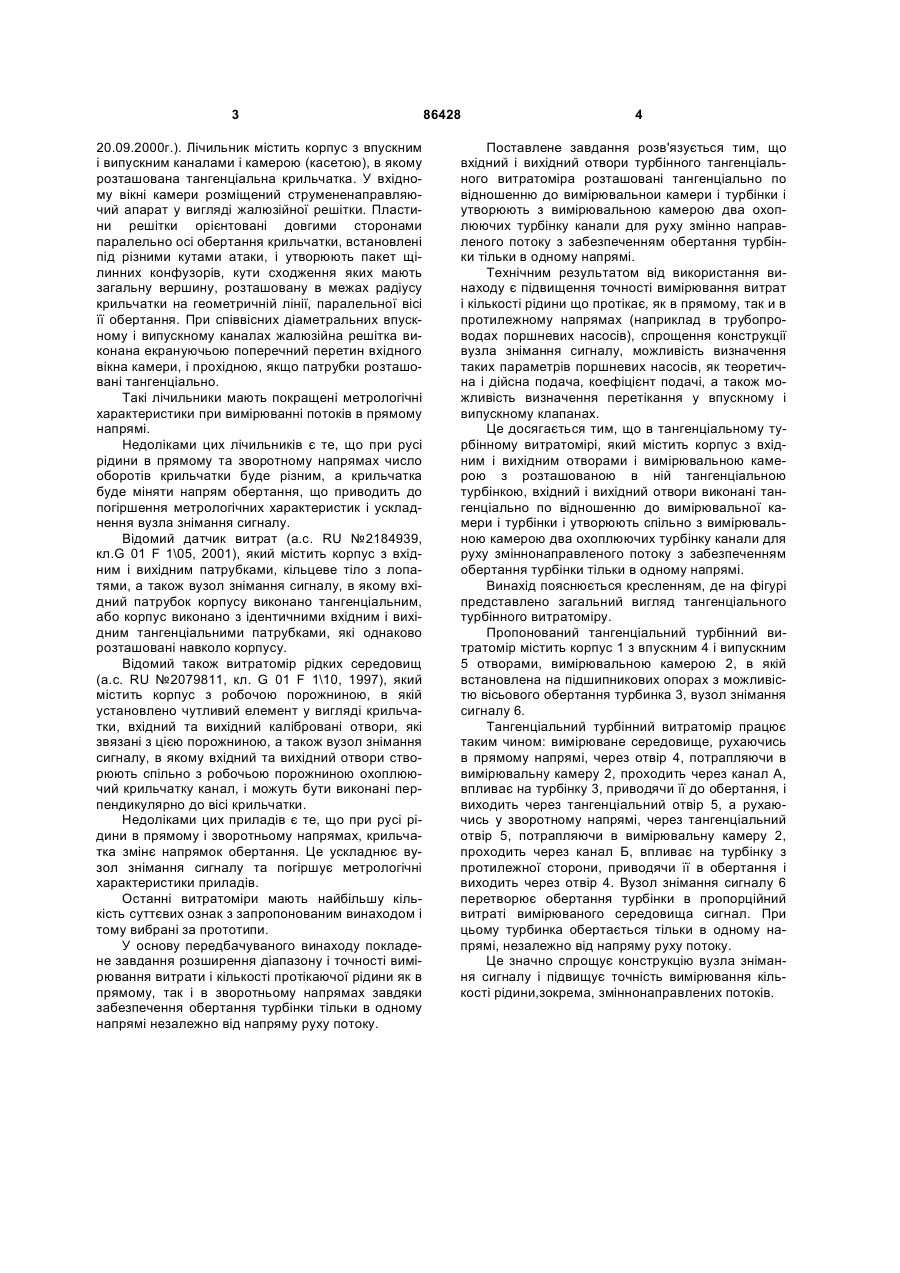

Тангенціальний турбінний витратомір, що містить корпус з вимірювальною камерою, вхідним і вихідним отворами, тангенціальну турбінку, встановлену на підшипникових опорах співвісно з вимірювальною камерою, і вузол знімання сигналу, який відрізняється тим, що вхідний і вихідний отвори виконані тангенціально по відношенню до вимірювальної камери і турбінки і утворюють спільно з вимірювальною камерою два охоплюючих турбінку канали для руху змінно направленого потоку з забезпеченням обертання турбінки тільки в одному напрямі. (19) (21) a200701298 (22) 08.02.2007 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) КОРОТКОВ ПЕТРО ФЕДОРОВИЧ, UA (73) КОРОТКОВ ПЕТРО ФЕДОРОВИЧ, UA (56) SU 972218, 07.11.1982 SU 1015251 A, 30.04.1983 SU 1151823 A, 23.04.1985 SU 1281900 A1, 07.01.1987 SU 1368639 A1, 23.01.1988 SU 182746 A1, 15.07.1993 RU 2079811 C1, 20.05.1997 RU 2156442 C1, 20.09.2000 3 20.09.2000г.). Лічильник містить корпус з впускним і випускним каналами і камерою (касетою), в якому розташована тангенціальна крильчатка. У вхідному вікні камери розміщений струмененаправляючий апарат у вигляді жалюзійної решітки. Пластини решітки орієнтовані довгими сторонами паралельно осі обертання крильчатки, встановлені під різними кутами атаки, і утворюють пакет щілинних конфузорів, кути сходження яких мають загальну вершину, розташовану в межах радіусу крильчатки на геометричній лінії, паралельної вісі її обертання. При співвісних діаметральних впускному і випускному каналах жалюзійна решітка виконана екрануючьою поперечний перетин вхідного вікна камери, і прохідною, якщо патрубки розташовані тангенціально. Такі лічильники мають покращені метрологічні характеристики при вимірюванні потоків в прямому напрямі. Недоліками цих лічильників є те, що при русі рідини в прямому та зворотному напрямах число оборотів крильчатки буде різним, а крильчатка буде міняти напрям обертання, що приводить до погіршення метрологічних характеристик і ускладнення вузла знімання сигналу. Відомий датчик витрат (а.с. RU №2184939, кл.G 01 F 15, 2001), який містить корпус з вхідним і вихідним патрубками, кільцеве тіло з лопатями, а також вузол знімання сигналу, в якому вхідний патрубок корпусу виконано тангенціальним, або корпус виконано з ідентичними вхідним і вихідним тангенціальними патрубками, які однаково розташовані навколо корпусу. Відомий також витратомір рідких середовищ (а.с. RU №2079811, кл. G 01 F 1\10, 1997), який містить корпус з робочою порожниною, в якій установлено чутливий елемент у вигляді крильчатки, вхідний та вихідний калібровані отвори, які звязані з цією порожниною, а також вузол знімання сигналу, в якому вхідний та вихідний отвори створюють спільно з робочьою порожниною охоплюючий крильчатку канал, і можуть бути виконані перпендикулярно до вісі крильчатки. Недоліками цих приладів є те, що при русі рідини в прямому і зворотньому напрямах, крильчатка змінє напрямок обертання. Це ускладнює вузол знімання сигналу та погіршує метрологічні характеристики приладів. Останні витратоміри мають найбільшу кількість суттєвих ознак з запропонованим винаходом і тому вибрані за прототипи. У основу передбачуваного винаходу покладене завдання розширення діапазону і точності вимірювання витрати і кількості протікаючої рідини як в прямому, так і в зворотньому напрямах завдяки забезпечення обертання турбінки тільки в одному напрямі незалежно від напряму руху потоку. 86428 4 Поставлене завдання розв'язується тим, що вхідний і вихідний отвори турбінного тангенціального витратоміра розташовані тангенціально по відношенню до вимірювальнои камери і турбінки і утворюють з вимірювальною камерою два охоплюючих турбінку канали для руху змінно направленого потоку з забезпеченням обертання турбінки тільки в одному напрямі. Технічним результатом від використання винаходу є підвищення точності вимірювання витрат і кількості рідини що протікає, як в прямому, так и в протилежному напрямах (наприклад в трубопроводах поршневих насосів), спрощення конструкції вузла знімання сигналу, можливість визначення таких параметрів поршневих насосів, як теоретична і дійсна подача, коефіцієнт подачі, а також можливість визначення перетікання у впускному і випускному клапанах. Це досягається тим, що в тангенціальному турбінному витратомірі, який містить корпус з вхідним і вихідним отворами і вимірювальною камерою з розташованою в ній тангенціальною турбінкою, вхідний і вихідний отвори виконані тангенціально по відношенню до вимірювальної камери і турбінки і утворюють спільно з вимірювальною камерою два охоплюючих турбінку канали для руху зміннонаправленого потоку з забезпеченням обертання турбінки тільки в одному напрямі. Винахід пояснюється кресленням, де на фігурі представлено загальний вигляд тангенціального турбінного витратоміру. Пропонований тангенціальний турбінний витратомір містить корпус 1 з впускним 4 і випускним 5 отворами, вимірювальною камерою 2, в якій встановлена на підшипникових опорах з можливістю вісьового обертання турбинка 3, вузол знімання сигналу 6. Тангенціальний турбінний витратомір працює таким чином: вимірюване середовище, рухаючись в прямому напрямі, через отвір 4, потрапляючи в вимірювальну камеру 2, проходить через канал А, впливає на турбінку 3, приводячи її до обертання, і виходить через тангенціальний отвір 5, а рухаючись у зворотному напрямі, через тангенціальний отвір 5, потрапляючи в вимірювальну камеру 2, проходить через канал Б, впливає на турбінку з протилежної сторони, приводячи її в обертання і виходить через отвір 4. Вузол знімання сигналу 6 перетворює обертання турбінки в пропорційний витраті вимірюваного середовища сигнал. При цьому турбинка обертається тільки в одному напрямі, незалежно від напряму руху потоку. Це значно спрощує конструкцію вузла знімання сигналу і підвищує точність вимірювання кількості рідини,зокрема, зміннонаправлених потоків. 5 Комп’ютерна верстка Д. Шеверун 86428 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
