Правильно-натяжна установка

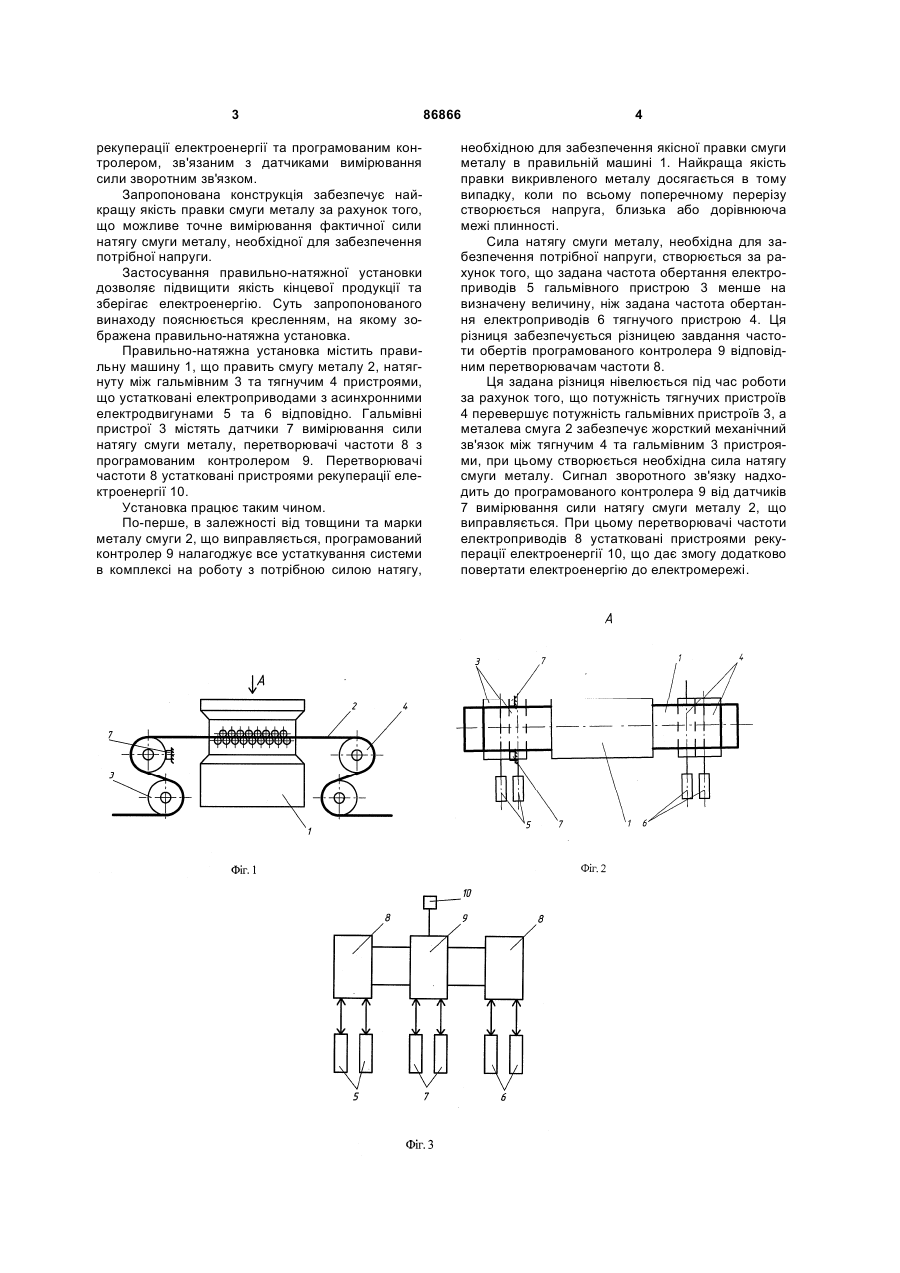

Правильно-натяжна установка, що містить правильну машину для правки смуги металу, яка натягнута між тягнучим та гальмівним пристроями з електроприводами, яка відрізняється тим, що гальмівний пристрій устаткований датчиками вимірювання сили натягу смуги металу, а електроприводи на базі асинхронних двигунів підключені до перетворювачів частоти, які з'єднані з пристроями рекуперації електроенергії та програмованим контролером, зв'язаним з датчиками вимірювання сили натягу зворотним зв'язком. Винахід відноситься до металургійного виробництва, зокрема до технологічного устаткування прокатних цехів, може бути використаний для виробництва тонколистового прокату. Відома правильно-натяжна установка, в якій правильна машина має тягнучий і гальмівний натяжні пристрої, що устатковані електроприводами постійного струму. Електроприводи тягнучого пристрою працюють в режимі електродвигунів, а електроприводи гальмівного пристрою - в генераторному режимі (Г.Л. Химич. Механическое оборудование цехов холодной прокатки, M.: Машиностроение. 1972г., 493 стр.). Загальними суттєвими ознаками відомого пристрою та пристрою, що заявляється, є правильна машина, що править смугу металу, натягнуту між тягнучим та гальмівним пристроями з електроприводами. При роботі відомої правильно-натяжної установки неможливе вимірювання фактичної сили натягу смуги металу, що виправляється. Також не вимірюваною є зміна значення названої сили в залежності від товщини, марки металу тощо. Точне вимірювання сили натягу є невід'ємною скла довою умовою створення в смузі металу напруження, потрібного та необхідного для його якісної правки, що забезпечує високий відсоток виходу якісної кінцевої продукції. Крім того, в відомій конструкції передбачається використання двигунів постійного струму, які мають невисоку ступінь надійності порівняно з асинхронними двигунами змінного струму. В основу винаходу поставлена задача вдосконалення правильно-натяжної установки, в якої шляхом модифікації конструкції тягнучого та гальмівного пристроїв можливо точно вимірювати необхідну силу натягу смуги металу, що забезпечує найкращу якість правки металу. За рахунок цього підвищується якість кінцевої продукції, зберігається електроенергія. Поставлена задача розв'язується тим, що в правильно-натяжній установці, що містить правильну машину, яка править смугу металу, натягнуту між тягнучим та гальмівним пристроями з електроприводами, гальмівний пристрій устаткований датчиками вимірювання сили натягу смуги металу, а електроприводи на базі асинхронних двигунів підключені до перетворювачів частоти з пристроями (19) UA (11) 86866 (13) C2 (21) a200709365 (22) 17.08.2007 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) АРІХ СЕРГІЙ ГЕОРГІЙОВИЧ, UA, ІВАШИНА ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, ЮДІН ОЛЕКСАНДР ПАВЛОВИЧ, UA, НОРКА СЕРГІЙ ПЕТРОВИЧ, UA, ЛЮБЧЕНКО ІВАН ВЕНІАМІНОВИЧ, UA, ГУЛЕНКОВ БОРИС ВІКТОРОВИЧ, UA, СИДОРОВ СЕРГІЙ МИХАЙЛОВИЧ, UA, ЮРАСОВ ЮРІЙ ФЕДОРОВИЧ, UA, КОРЛЕНШТЕЙН МУСІЙ ЕМАНУІЛОВИЧ, UA, ДЖАНСИЗ ВІКТОР ЄВГЕНОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМЕНІ ІЛЛІЧА", UA (56) US 4819470, 11.04.1989 3 рекуперації електроенергії та програмованим контролером, зв'язаним з датчиками вимірювання сили зворотним зв'язком. Запропонована конструкція забезпечує найкращу якість правки смуги металу за рахунок того, що можливе точне вимірювання фактичної сили натягу смуги металу, необхідної для забезпечення потрібної напруги. Застосування правильно-натяжної установки дозволяє підвищити якість кінцевої продукції та зберігає електроенергію. Суть запропонованого винаходу пояснюється кресленням, на якому зображена правильно-натяжна установка. Правильно-натяжна установка містить правильну машину 1, що править смугу металу 2, натягнуту між гальмівним 3 та тягнучим 4 пристроями, що устатковані електроприводами з асинхронними електродвигунами 5 та 6 відповідно. Гальмівні пристрої 3 містять датчики 7 вимірювання сили натягу смуги металу, перетворювачі частоти 8 з програмованим контролером 9. Перетворювачі частоти 8 устатковані пристроями рекуперації електроенергії 10. Установка працює таким чином. По-перше, в залежності від товщини та марки металу смуги 2, що виправляється, програмований контролер 9 налагоджує все устаткування системи в комплексі на роботу з потрібною силою натягу, 86866 4 необхідною для забезпечення якісної правки смуги металу в правильній машині 1. Найкраща якість правки викривленого металу досягається в тому випадку, коли по всьому поперечному перерізу створюється напруга, близька або дорівнююча межі плинності. Сила натягу смуги металу, необхідна для забезпечення потрібної напруги, створюється за рахунок того, що задана частота обертання електроприводів 5 гальмівного пристрою 3 менше на визначену величину, ніж задана частота обертання електроприводів 6 тягнучого пристрою 4. Ця різниця забезпечується різницею завдання частоти обертів програмованого контролера 9 відповідним перетворювачам частоти 8. Ця задана різниця нівелюється під час роботи за рахунок того, що потужність тягнучих пристроїв 4 перевершує потужність гальмівних пристроїв 3, а металева смуга 2 забезпечує жорсткий механічний зв'язок між тягнучим 4 та гальмівним 3 пристроями, при цьому створюється необхідна сила натягу смуги металу. Сигнал зворотного зв'язку надходить до програмованого контролера 9 від датчиків 7 вимірювання сили натягу смуги металу 2, що виправляється. При цьому перетворювачі частоти електроприводів 8 устатковані пристроями рекуперації електроенергії 10, що дає змогу додатково повертати електроенергію до електромережі. 5 Комп’ютерна верстка А. Крулевський 86866 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
