Сепаратор льоновороху

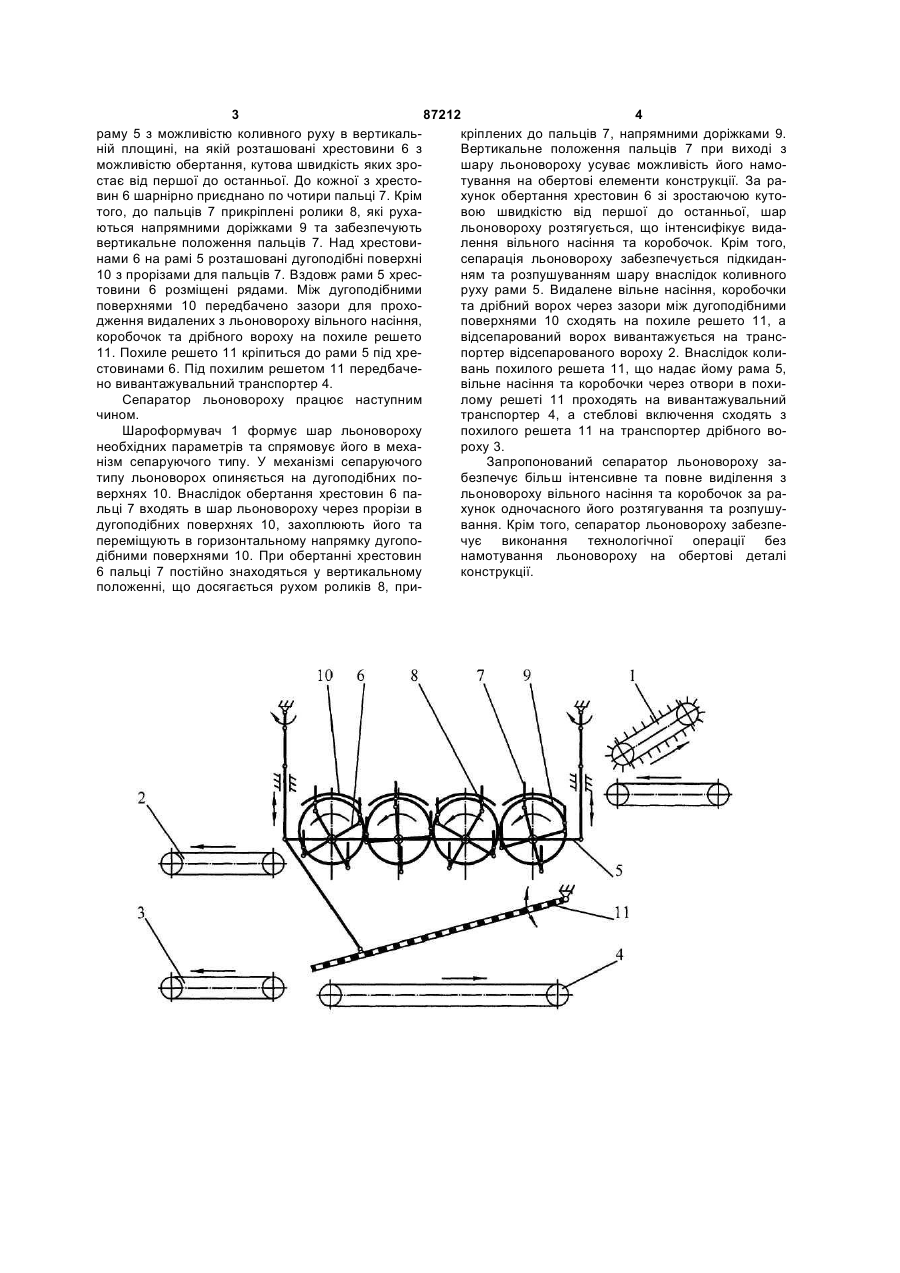

1. Сепаратор льоновороху, що містить механізм сепаруючого типу, який відрізняється тим, що механізм сепаруючого типу утворений рамою, встановленою з можливістю коливного руху в вертикальній площині, на якій рядами розташовані з можливістю обертання хрестовини, кутова швидкість яких зростає від першої до останньої, при цьому до кожної з хрестовин шарнірно приєднано по чотири пальці, до яких прикріплені ролики з можливістю їх переміщення по напрямних доріжках для забезпечення знаходження пальців у вертикальному положенні. 2. Сепаратор льоновороху за п. 1, який відрізняється тим, що на рамі над хрестовинами розташовані дугоподібні поверхні з прорізами для пальців, при цьому між дугоподібними поверхнями передбачені зазори. (19) (21) a200712088 (22) 01.11.2007 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ДУДАРЄВ ІГОР МИКОЛАЙОВИЧ (73) ЛУЦЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 28840 A, 16.10.2004 UA 27255 U, 25.10.2007 SU 791295, 30.12.1980 SU 1535442 A1, 15.01.1990 SU 740186, 15.06.1980 SU 1605994 A1, 15.11.1990 SU 1371584 A1, 07.02.1988 RU 2229786 C2, 10.06.2004 FR 2620896 B1, 08.12.1989 3 87212 4 раму 5 з можливістю коливного руху в вертикалькріплених до пальців 7, напрямними доріжками 9. ній площині, на якій розташовані хрестовини 6 з Вертикальне положення пальців 7 при виході з можливістю обертання, кутова швидкість яких зрошару льоновороху усуває можливість його намостає від першої до останньої. До кожної з хрестотування на обертові елементи конструкції. За равин 6 шарнірно приєднано по чотири пальці 7. Крім хунок обертання хрестовин 6 зі зростаючою кутотого, до пальців 7 прикріплені ролики 8, які рухавою швидкістю від першої до останньої, шар ються напрямними доріжками 9 та забезпечують льоновороху розтягується, що інтенсифікує видавертикальне положення пальців 7. Над хрестовилення вільного насіння та коробочок. Крім того, нами 6 на рамі 5 розташовані дугоподібні поверхні сепарація льоновороху забезпечується підкидан10 з прорізами для пальців 7. Вздовж рами 5 хресням та розпушуванням шару внаслідок коливного товини 6 розміщені рядами. Між дугоподібними руху рами 5. Видалене вільне насіння, коробочки поверхнями 10 передбачено зазори для прохота дрібний ворох через зазори між дугоподібними дження видалених з льоновороху вільного насіння, поверхнями 10 сходять на похиле решето 11, а коробочок та дрібного вороху на похиле решето відсепарований ворох вивантажується на транс11. Похиле решето 11 кріпиться до рами 5 під хрепортер відсепарованого вороху 2. Внаслідок колистовинами 6. Під похилим решетом 11 передбачевань похилого решета 11, що надає йому рама 5, но вивантажувальний транспортер 4. вільне насіння та коробочки через отвори в похиСепаратор льоновороху працює наступним лому решеті 11 проходять на вивантажувальний чином. транспортер 4, а стеблові включення сходять з Шароформувач 1 формує шар льоновороху похилого решета 11 на транспортер дрібного вонеобхідних параметрів та спрямовує його в мехароху 3. нізм сепаруючого типу. У механізмі сепаруючого Запропонований сепаратор льоновороху затипу льоноворох опиняється на дугоподібних побезпечує більш інтенсивне та повне виділення з верхнях 10. Внаслідок обертання хрестовин 6 пальоновороху вільного насіння та коробочок за ральці 7 входять в шар льоновороху через прорізи в хунок одночасного його розтягування та розпушудугоподібних поверхнях 10, захоплюють його та вання. Крім того, сепаратор льоновороху забезпепереміщують в горизонтальному напрямку дугопочує виконання технологічної операції без дібними поверхнями 10. При обертанні хрестовин намотування льоновороху на обертові деталі 6 пальці 7 постійно знаходяться у вертикальному конструкції. положенні, що досягається рухом роликів 8, при 5 Комп’ютерна верстка І. Скворцова 87212 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
