Сепаратор льоновороху

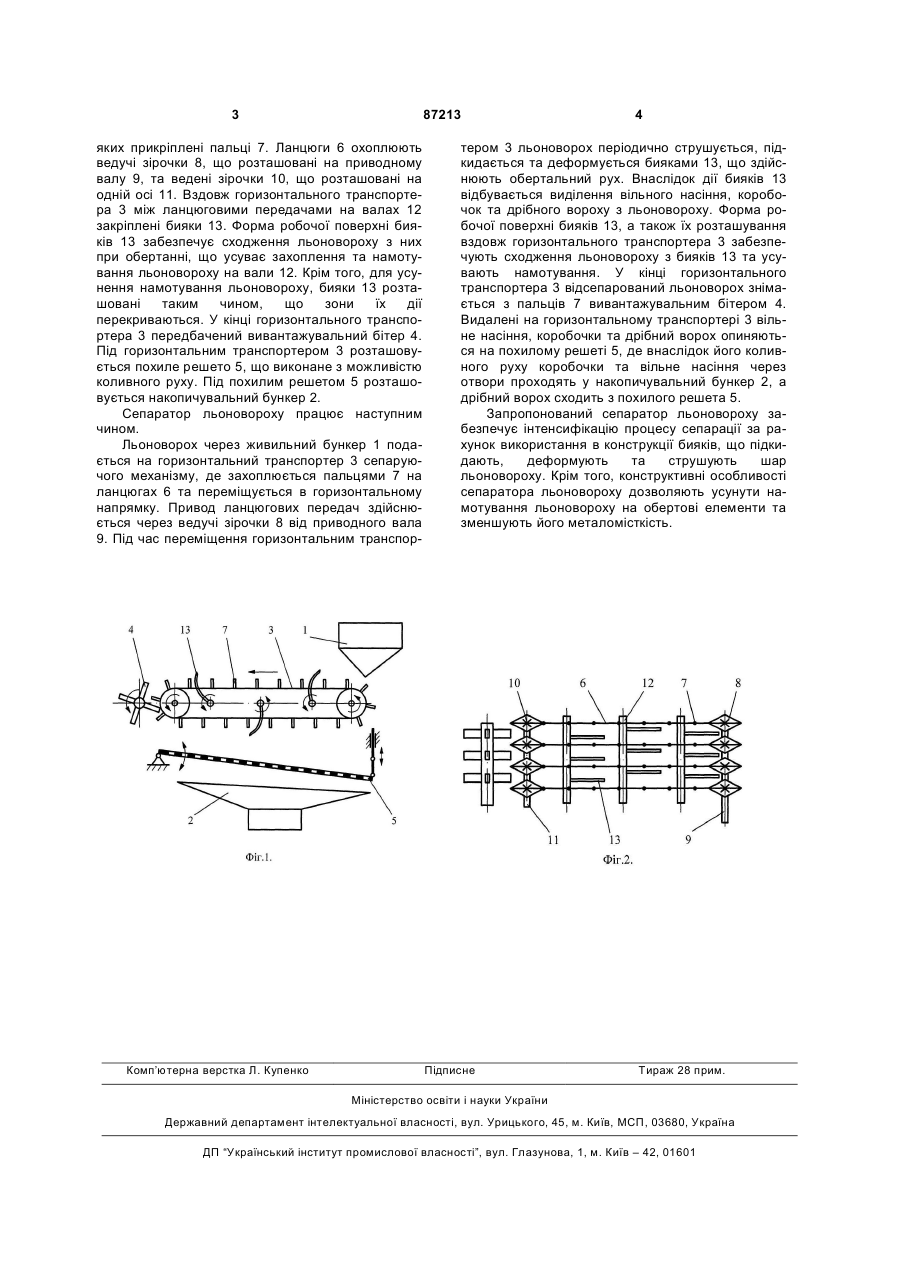

Сепаратор льоновороху, що містить сепаруючий механізм, який відрізняється тим, що сепаруючий механізм утворений горизонтальним транспортером, вивантажувальним бітером та похилим решетом, встановленим з можливістю коливного руху в вертикальній площині, при цьому горизонтальний транспортер складається з паралельно розміщених ланцюгових передач, до ланцюгів яких прикріплені пальці, при тому між ланцюговими передачами на валах закріплені бияки з можливістю обертання. (19) (21) a200712135 (22) 02.11.2007 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ТАРАЙМОВИЧ ІРИНА ВОЛОДИМИРІВНА, ДУДАРЄВ ІГОР МИКОЛАЙОВИЧ, ДІДУХ ВОЛОДИМИР ФЕДОРОВИЧ (73) ЛУЦЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 28840 A, 16.10.2004 SU 1371584 A1, 07.02.1988 SU 1605994 A1, 15.11.1990 SU 1209090 A, 07.02.1986 RU 2044452 C1, 27.09.1995 RU 2007066 C1, 15.02.1994 3 87213 яких прикріплені пальці 7. Ланцюги 6 охоплюють ведучі зірочки 8, що розташовані на приводному валу 9, та ведені зірочки 10, що розташовані на одній осі 11. Вздовж горизонтального транспортера 3 між ланцюговими передачами на валах 12 закріплені бияки 13. Форма робочої поверхні бияків 13 забезпечує сходження льоновороху з них при обертанні, що усуває захоплення та намотування льоновороху на вали 12. Крім того, для усунення намотування льоновороху, бияки 13 розташовані таким чином, що зони їх дії перекриваються. У кінці горизонтального транспортера 3 передбачений вивантажувальний бітер 4. Під горизонтальним транспортером 3 розташовується похиле решето 5, що виконане з можливістю коливного руху. Під похилим решетом 5 розташовується накопичувальний бункер 2. Сепаратор льоновороху працює наступним чином. Льоноворох через живильний бункер 1 подається на горизонтальний транспортер 3 сепаруючого механізму, де захоплюється пальцями 7 на ланцюгах 6 та переміщується в горизонтальному напрямку. Привод ланцюгових передач здійснюється через ведучі зірочки 8 від приводного вала 9. Під час переміщення горизонтальним транспор Комп’ютерна верстка Л. Купенко 4 тером 3 льоноворох періодично струшується, підкидається та деформується бияками 13, що здійснюють обертальний рух. Внаслідок дії бияків 13 відбувається виділення вільного насіння, коробочок та дрібного вороху з льоновороху. Форма робочої поверхні бияків 13, а також їх розташування вздовж горизонтального транспортера 3 забезпечують сходження льоновороху з бияків 13 та усувають намотування. У кінці горизонтального транспортера 3 відсепарований льоноворох знімається з пальців 7 вивантажувальним бітером 4. Видалені на горизонтальному транспортері 3 вільне насіння, коробочки та дрібний ворох опиняються на похилому решеті 5, де внаслідок його коливного руху коробочки та вільне насіння через отвори проходять у накопичувальний бункер 2, а дрібний ворох сходить з похилого решета 5. Запропонований сепаратор льоновороху забезпечує інтенсифікацію процесу сепарації за рахунок використання в конструкції бияків, що підкидають, деформують та струшують шар льоновороху. Крім того, конструктивні особливості сепаратора льоновороху дозволяють усунути намотування льоновороху на обертові елементи та зменшують його металомісткість. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
