Установка сухого гасіння коксу

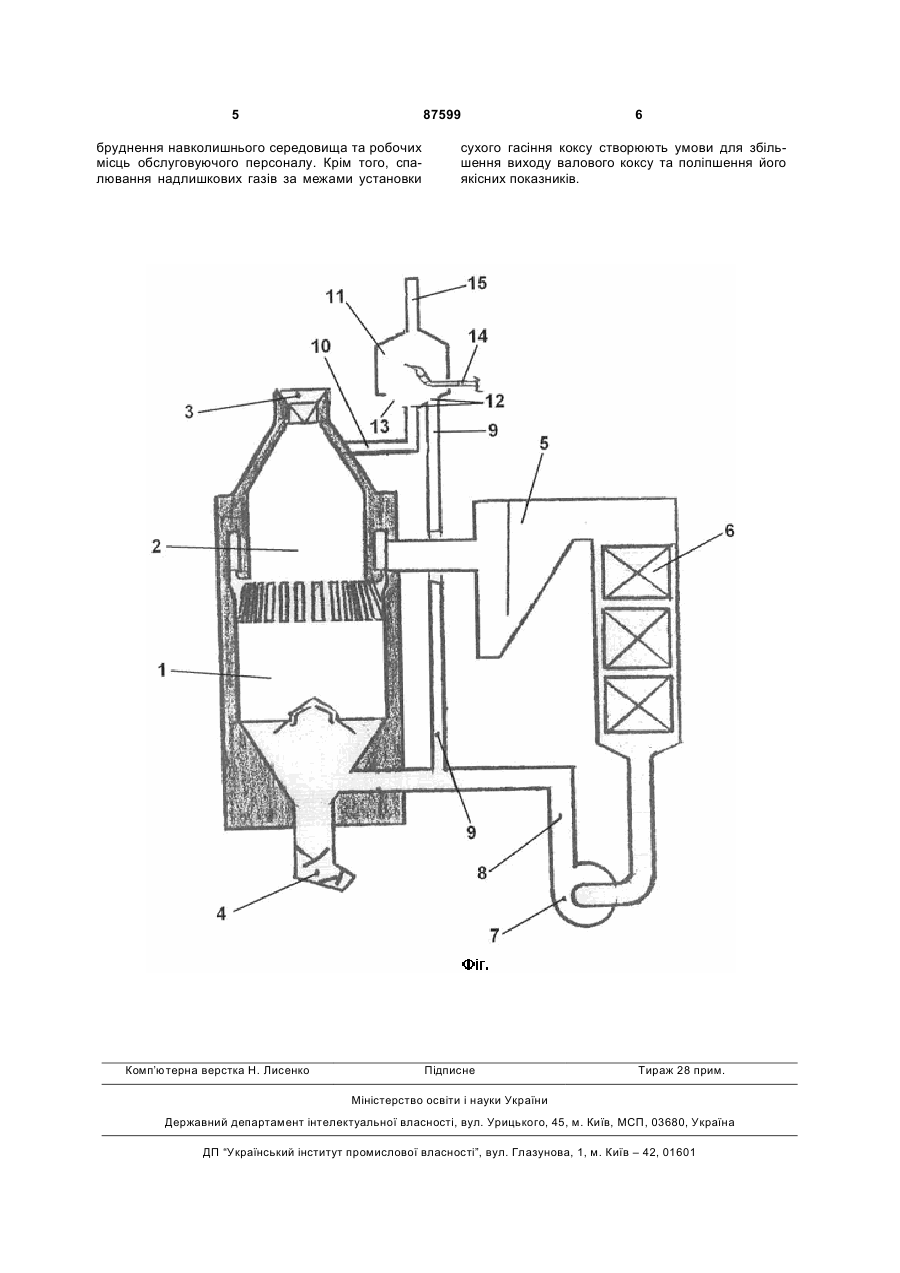

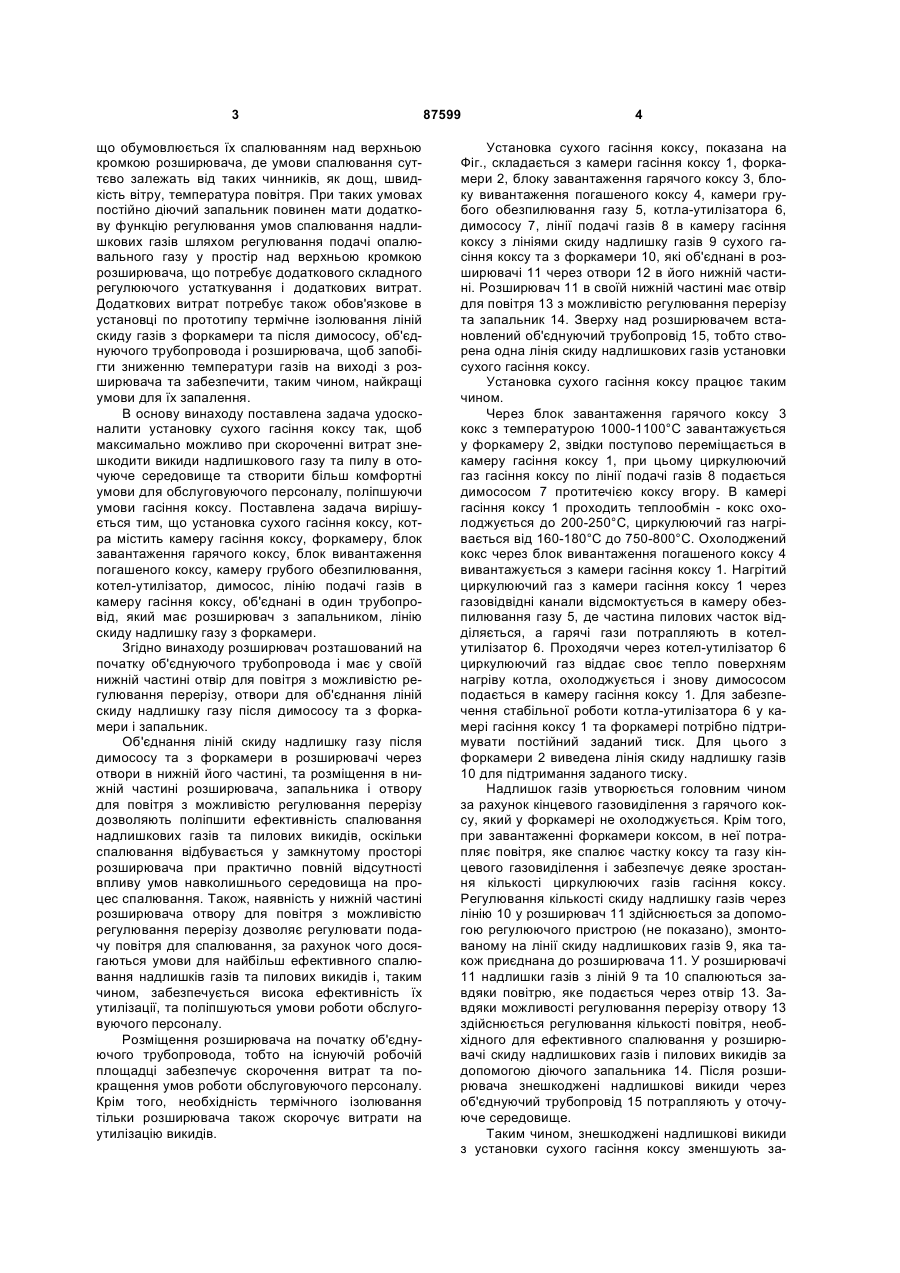

Установка сухого гасіння коксу, яка містить камеру гасіння коксу, форкамеру, блок завантаження гарячого коксу, блок вивантаження погашеного коксу, камеру грубого обезпилювання, котелутилізатор, димосос, лінію подачі газів в камеру гасіння коксу, об'єднані в один об'єднуючий трубопровід, який має розширювач із запальником, лінію скидання надлишку газу після димососа та лінію скидання надлишку газу з форкамери, яка відрізняється тим, що розширювач із запальником розташований на початку об'єднуючого трубопроводу і має у своїй нижній частині отвір для повітря, з можливістю регулювання його перерізу, та отвори для об'єднання ліній скидання надлишку газу після димососа та з форкамери. UA (21) a200714098 (22) 14.12.2007 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ЛУК'ЯНИЦЯ ВОЛОДИМИР ФЕДОРОВИЧ, БОРЗЕНКО ВОЛОДИМИР АНАТОЛІЙОВИЧ, СБЄЖНЄВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ХУДОКОРМОВ АНДРІЙ ПЕТРОВИЧ, ХРИСТЕНКО БОРИС МИКОЛАЙОВИЧ, КОСЬКОВА ГАЛИНА ЕРІКОВНА, КАМЕНЮКА В’ЯЧЕСЛАВ БОРИСОВИЧ, ФАЛЬКОВ МИХАЙЛО ІСААКОВИЧ, ФІДЧУНОВ ОЛЕКСІЙ ЛЕОНІДОВИЧ, ШУЛЬГА ІГОР ВОЛОДИМИРОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "АВДІЇВСЬКИЙ КОКСОХІМІЧНИЙ ЗАВОД" (56) SU, 1 624 014, A1, 30.01.1991 UA, 29 123, U, 10.01.2008 RU, 2 111 230, C1, 20.05.1998 WO, 2006/098129, A1, 21.09.2006 C2 2 (19) 1 3 що обумовлюється їх спалюванням над верхньою кромкою розширювача, де умови спалювання суттєво залежать від таких чинників, як дощ, швидкість вітру, температура повітря. При таких умовах постійно діючий запальник повинен мати додаткову функцію регулювання умов спалювання надлишкових газів шляхом регулювання подачі опалювального газу у простір над верхньою кромкою розширювача, що потребує додаткового складного регулюючого устаткування і додаткових витрат. Додаткових витрат потребує також обов'язкове в установці по прототипу термічне ізолювання ліній скиду газів з форкамери та після димососу, об'єднуючого трубопровода і розширювача, щоб запобігти зниженню температури газів на виході з розширювача та забезпечити, таким чином, найкращі умови для їх запалення. В основу винаходу поставлена задача удосконалити установку сухого гасіння коксу так, щоб максимально можливо при скороченні витрат знешкодити викиди надлишкового газу та пилу в оточуюче середовище та створити більш комфортні умови для обслуговуючого персоналу, поліпшуючи умови гасіння коксу. Поставлена задача вирішується тим, що установка сухого гасіння коксу, котра містить камеру гасіння коксу, форкамеру, блок завантаження гарячого коксу, блок вивантаження погашеного коксу, камеру грубого обезпилювання, котел-утилізатор, димосос, лінію подачі газів в камеру гасіння коксу, об'єднані в один трубопровід, який має розширювач з запальником, лінію скиду надлишку газу з форкамери. Згідно винаходу розширювач розташований на початку об'єднуючого трубопровода і має у своїй нижній частині отвір для повітря з можливістю регулювання перерізу, отвори для об'єднання ліній скиду надлишку газу після димососу та з форкамери і запальник. Об'єднання ліній скиду надлишку газу після димососу та з форкамери в розширювачі через отвори в нижній його частині, та розміщення в нижній частині розширювача, запальника і отвору для повітря з можливістю регулювання перерізу дозволяють поліпшити ефективність спалювання надлишкових газів та пилових викидів, оскільки спалювання відбувається у замкнутому просторі розширювача при практично повній відсутності впливу умов навколишнього середовища на процес спалювання. Також, наявність у нижній частині розширювача отвору для повітря з можливістю регулювання перерізу дозволяє регулювати подачу повітря для спалювання, за рахунок чого досягаються умови для найбільш ефективного спалювання надлишків газів та пилових викидів і, таким чином, забезпечується висока ефективність їх утилізації, та поліпшуються умови роботи обслуговуючого персоналу. Розміщення розширювача на початку об'єднуючого трубопровода, тобто на існуючій робочій площадці забезпечує скорочення витрат та покращення умов роботи обслуговуючого персоналу. Крім того, необхідність термічного ізолювання тільки розширювача також скорочує витрати на утилізацію викидів. 87599 4 Установка сухого гасіння коксу, показана на Фіг., складається з камери гасіння коксу 1, форкамери 2, блоку завантаження гарячого коксу 3, блоку вивантаження погашеного коксу 4, камери грубого обезпилювання газу 5, котла-утилізатора 6, димососу 7, лінії подачі газів 8 в камеру гасіння коксу з лініями скиду надлишку газів 9 сухого гасіння коксу та з форкамери 10, які об'єднані в розширювачі 11 через отвори 12 в його нижній частині. Розширювач 11 в своїй нижній частині має отвір для повітря 13 з можливістю регулювання перерізу та запальник 14. Зверху над розширювачем встановлений об'єднуючий трубопровід 15, тобто створена одна лінія скиду надлишкових газів установки сухого гасіння коксу. Установка сухого гасіння коксу працює таким чином. Через блок завантаження гарячого коксу 3 кокс з температурою 1000-1100°С завантажується у форкамеру 2, звідки поступово переміщається в камеру гасіння коксу 1, при цьому циркулюючий газ гасіння коксу по лінії подачі газів 8 подається димососом 7 протитечією коксу вгору. В камері гасіння коксу 1 проходить теплообмін - кокс охолоджується до 200-250°С, циркулюючий газ нагрівається від 160-180°С до 750-800°С. Охолоджений кокс через блок вивантаження погашеного коксу 4 вивантажується з камери гасіння коксу 1. Нагрітий циркулюючий газ з камери гасіння коксу 1 через газовідвідні канали відсмоктується в камеру обезпилювання газу 5, де частина пилових часток відділяється, а гарячі гази потрапляють в котелутилізатор 6. Проходячи через котел-утилізатор 6 циркулюючий газ віддає своє тепло поверхням нагріву котла, охолоджується і знову димососом подається в камеру гасіння коксу 1. Для забезпечення стабільної роботи котла-утилізатора 6 у камері гасіння коксу 1 та форкамері потрібно підтримувати постійний заданий тиск. Для цього з форкамери 2 виведена лінія скиду надлишку газів 10 для підтримання заданого тиску. Надлишок газів утворюється головним чином за рахунок кінцевого газовиділення з гарячого коксу, який у форкамері не охолоджується. Крім того, при завантаженні форкамери коксом, в неї потрапляє повітря, яке спалює частку коксу та газу кінцевого газовиділення і забезпечує деяке зростання кількості циркулюючих газів гасіння коксу. Регулювання кількості скиду надлишку газів через лінію 10 у розширювач 11 здійснюється за допомогою регулюючого пристрою (не показано), змонтованому на лінії скиду надлишкових газів 9, яка також приєднана до розширювача 11. У розширювачі 11 надлишки газів з ліній 9 та 10 спалюються завдяки повітрю, яке подається через отвір 13. Завдяки можливості регулювання перерізу отвору 13 здійснюється регулювання кількості повітря, необхідного для ефективного спалювання у розширювачі скиду надлишкових газів і пилових викидів за допомогою діючого запальника 14. Після розширювача знешкоджені надлишкові викиди через об'єднуючий трубопровід 15 потрапляють у оточуюче середовище. Таким чином, знешкоджені надлишкові викиди з установки сухого гасіння коксу зменшують за 5 87599 бруднення навколишнього середовища та робочих місць обслуговуючого персоналу. Крім того, спалювання надлишкових газів за межами установки Комп’ютерна верстка Н. Лиcенко 6 сухого гасіння коксу створюють умови для збільшення виходу валового коксу та поліпшення його якісних показників. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
