Шихта для виготовлення вогнетривких виробів

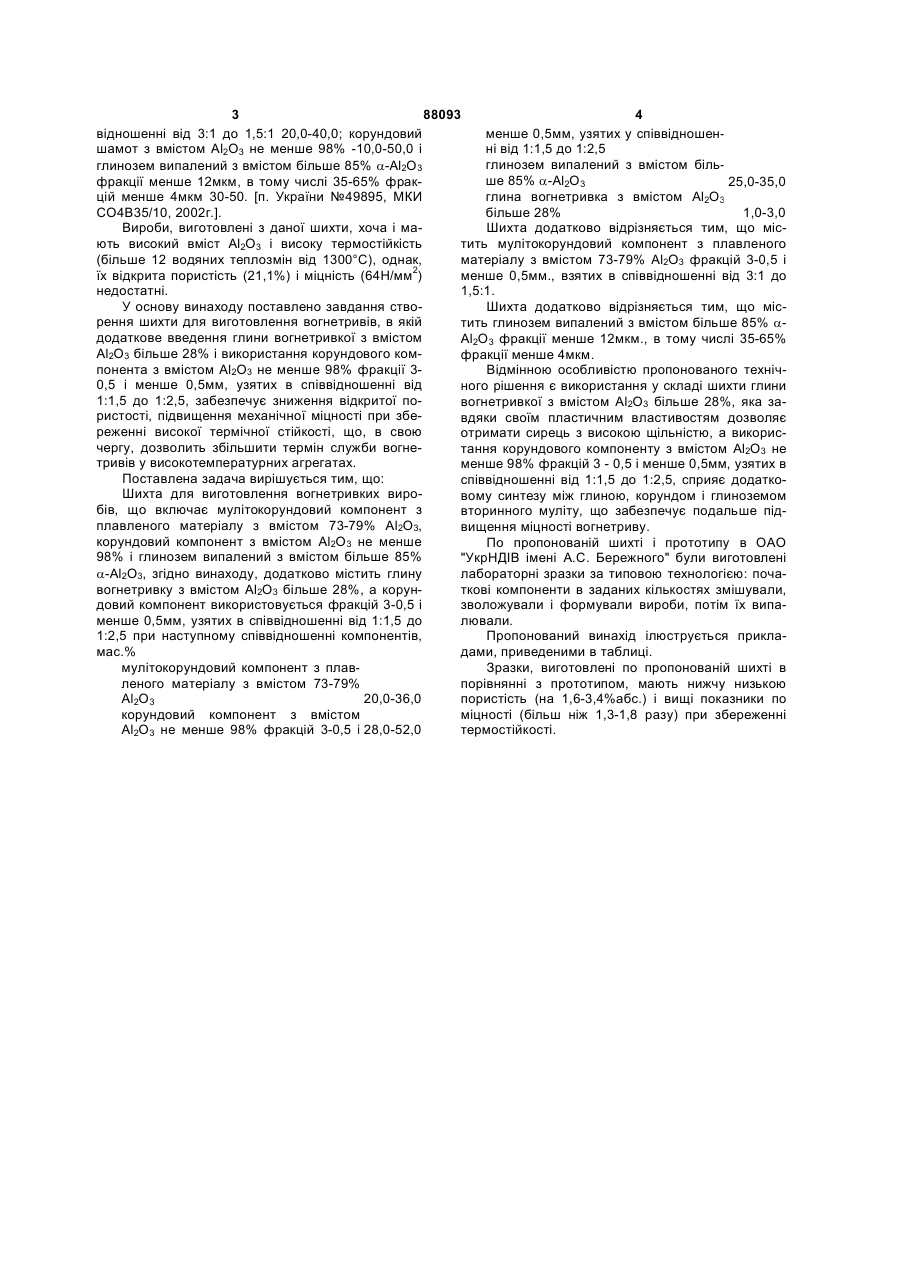

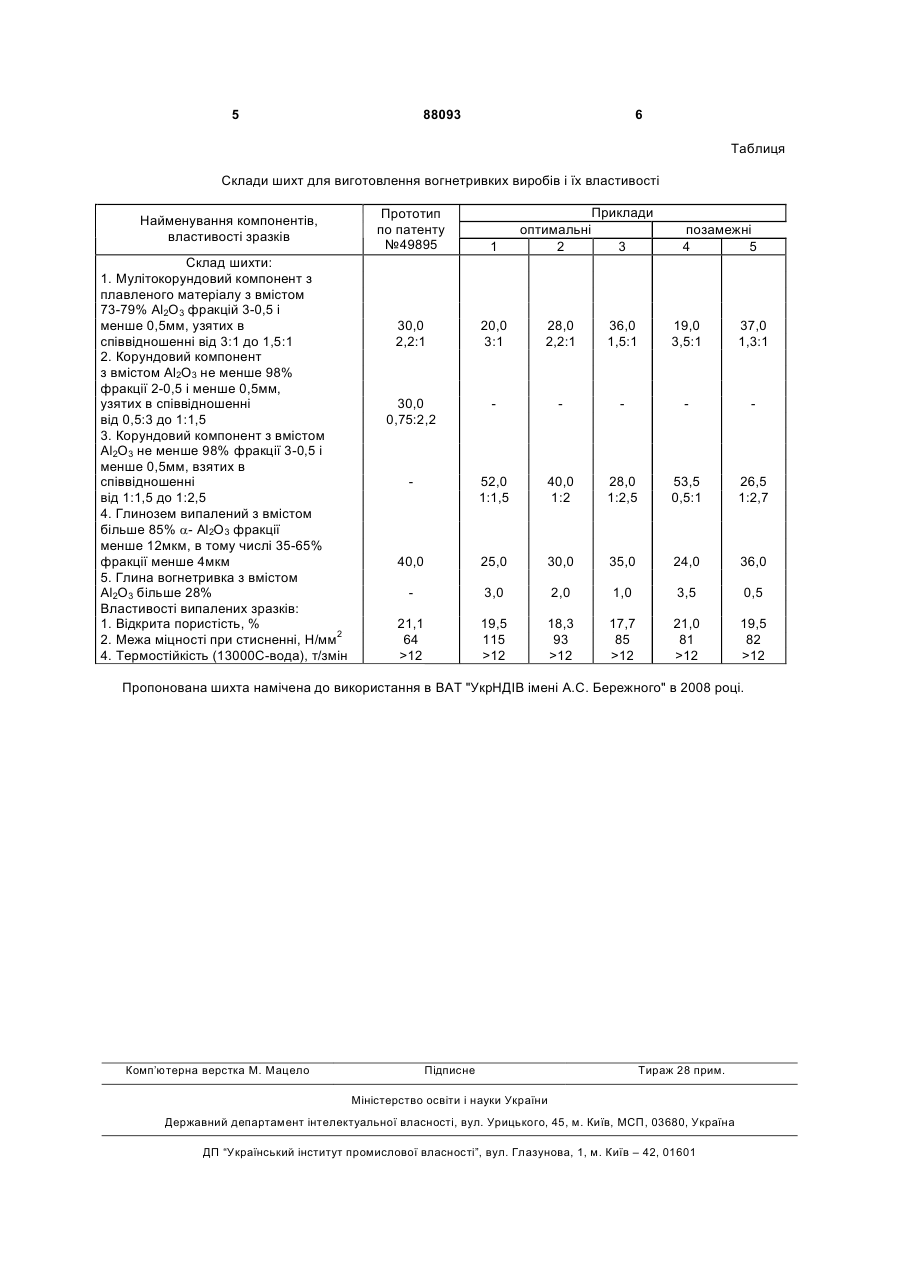

1. Шихта для виготовлення вогнетривких виробів, що включає мулітокорундовий компонент із плавленого матеріалу з вмістом 73-79 % А12О3, корундовий компонент з вмістом А12О3 не менше 98 % і глинозем випалений з вмістом більше 85 % a-А12О3, яка відрізняється тим, що додатково містить глину вогнетривку з вмістом А12О3 більше C2 2 (13) 1 3 88093 4 відношенні від 3:1 до 1,5:1 20,0-40,0; корундовий менше 0,5мм, узятих у співвідношеншамот з вмістом Аl2О3 не менше 98% -10,0-50,0 і ні від 1:1,5 до 1:2,5 глинозем випалений з вмістом більглинозем випалений з вмістом більше 85% a-Аl2О3 ше 85% a-Аl2О3 фракції менше 12мкм, в тому числі 35-65% фрак25,0-35,0 цій менше 4мкм 30-50. [п. України №49895, МКИ глина вогнетривка з вмістом Аl2О3 СО4В35/10, 2002г.]. більше 28% 1,0-3,0 Вироби, виготовлені з даної шихти, хоча і маШихта додатково відрізняється тим, що місють високий вміст Аl2О3 і високу термостійкість тить мулітокорундовий компонент з плавленого (більше 12 водяних теплозмін від 1300°С), однак, матеріалу з вмістом 73-79% Аl2О3 фракцій 3-0,5 і їх відкрита пористість (21,1%) і міцність (64Н/мм2) менше 0,5мм., взятих в співвідношенні від 3:1 до недостатні. 1,5:1. У основу винаходу поставлено завдання ствоШихта додатково відрізняється тим, що місрення шихти для виготовлення вогнетривів, в якій тить глинозем випалений з вмістом більше 85% aдодаткове введення глини вогнетривкої з вмістом Аl2О3 фракції менше 12мкм., в тому числі 35-65% Аl2О3 більше 28% і використання корундового комфракції менше 4мкм. понентa з вмістом Аl2О3 не менше 98% фракції 3Відмінною особливістю пропонованого техніч0,5 і менше 0,5мм, узятих в співвідношенні від ного рішення є використання у складі шихти глини 1:1,5 до 1:2,5, забезпечує зниження відкритої повогнетривкої з вмістом Аl2О3 більше 28%, яка заристості, підвищення механічної міцності при збевдяки своїм пластичним властивостям дозволяє реженні високої термічної стійкості, що, в свою отримати сирець з високою щільністю, а викорисчергу, дозволить збільшити термін служби вогнетання корундового компоненту з вмістом Аl2О3 не тривів у високотемпературних агрегатах. менше 98% фракцій 3 - 0,5 і менше 0,5мм, узятих в Поставлена задача вирішується тим, що: співвідношенні від 1:1,5 до 1:2,5, сприяє додаткоШихта для виготовлення вогнетривких вировому синтезу між глиною, корундом і глиноземом бів, що включає мулітокорундовий компонент з вторинного муліту, що забезпечує подальше підплавленого матеріалу з вмістом 73-79% Аl2О3, вищення міцності вогнетриву. корундовий компонент з вмістом Аl2О3 не менше По пропонованій шихті і прототипу в ОАО 98% і глинозем випалений з вмістом більше 85% "УкрНДІВ імені А.С. Бережного" були виготовлені a-Аl2О3, згідно винаходу, додатково містить глину лабораторні зразки за типовою технологією: почавогнетривку з вмістом Аl2О3 більше 28%, а корунткові компоненти в заданих кількостях змішували, довий компонент використовується фракцій 3-0,5 і зволожували і формували вироби, потім їх випаменше 0,5мм, узятих в співвідношенні від 1:1,5 до лювали. 1:2,5 при наступному співвідношенні компонентів, Пропонований винахід ілюструється прикламас.% дами, приведеними в таблиці. мулітокорундовий компонент з плавЗразки, виготовлені по пропонованій шихті в леного матеріалу з вмістом 73-79% порівнянні з прототипом, мають нижчу низькою Аl2О3 20,0-36,0 пористість (на 1,6-3,4%абс.) і вищі показники по корундовий компонент з вмістом міцності (більш ніж 1,3-1,8 разу) при збереженні Аl2О3 не менше 98% фракцій 3-0,5 і 28,0-52,0 термостійкості. 5 88093 6 Таблиця Склади шихт для виготовлення вогнетривких виробів і їх властивості Найменування компонентів, властивості зразків Склад шихти: 1. Мулітокорундовий компонент з плавленого матеріалу з вмістом 73-79% Аl2О3 фракцій 3-0,5 і менше 0,5мм, узятих в співвідношенні від 3:1 до 1,5:1 2. Корундовий компонент з вмістом Аl2О3 не менше 98% фракції 2-0,5 і менше 0,5мм, узятих в співвідношенні від 0,5:3 до 1:1,5 3. Корундовий компонент з вмістом Аl2О3 не менше 98% фракції 3-0,5 і менше 0,5мм, взятих в співвідношенні від 1:1,5 до 1:2,5 4. Глинозем випалений з вмістом більше 85% a- Аl2О3 фракції менше 12мкм, в тому числі 35-65% фракції менше 4мкм 5. Глина вогнетривка з вмістом Аl2О3 більше 28% Властивості випалених зразків: 1. Відкрита пористість, % 2. Межа міцності при стисненні, Н/мм2 4. Термостійкість (13000С-вода), т/змін Приклади Прототип по патенту №49895 1 30,0 2,2:1 20,0 3:1 28,0 2,2:1 36,0 1,5:1 19,0 3,5:1 37,0 1,3:1 30,0 0,75:2,2 52,0 1:1,5 40,0 1:2 28,0 1:2,5 53,5 0,5:1 26,5 1:2,7 40,0 25,0 30,0 35,0 24,0 36,0 3,0 2,0 1,0 3,5 0,5 21,1 64 >12 19,5 115 >12 18,3 93 >12 17,7 85 >12 21,0 81 >12 19,5 82 >12 оптимальні 2 3 позамежні 4 5 Пропонована шихта намічена до використання в ВАТ "УкрНДІВ імені А.С. Бережного" в 2008 році. Комп’ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
