Геліонагрівач рідини

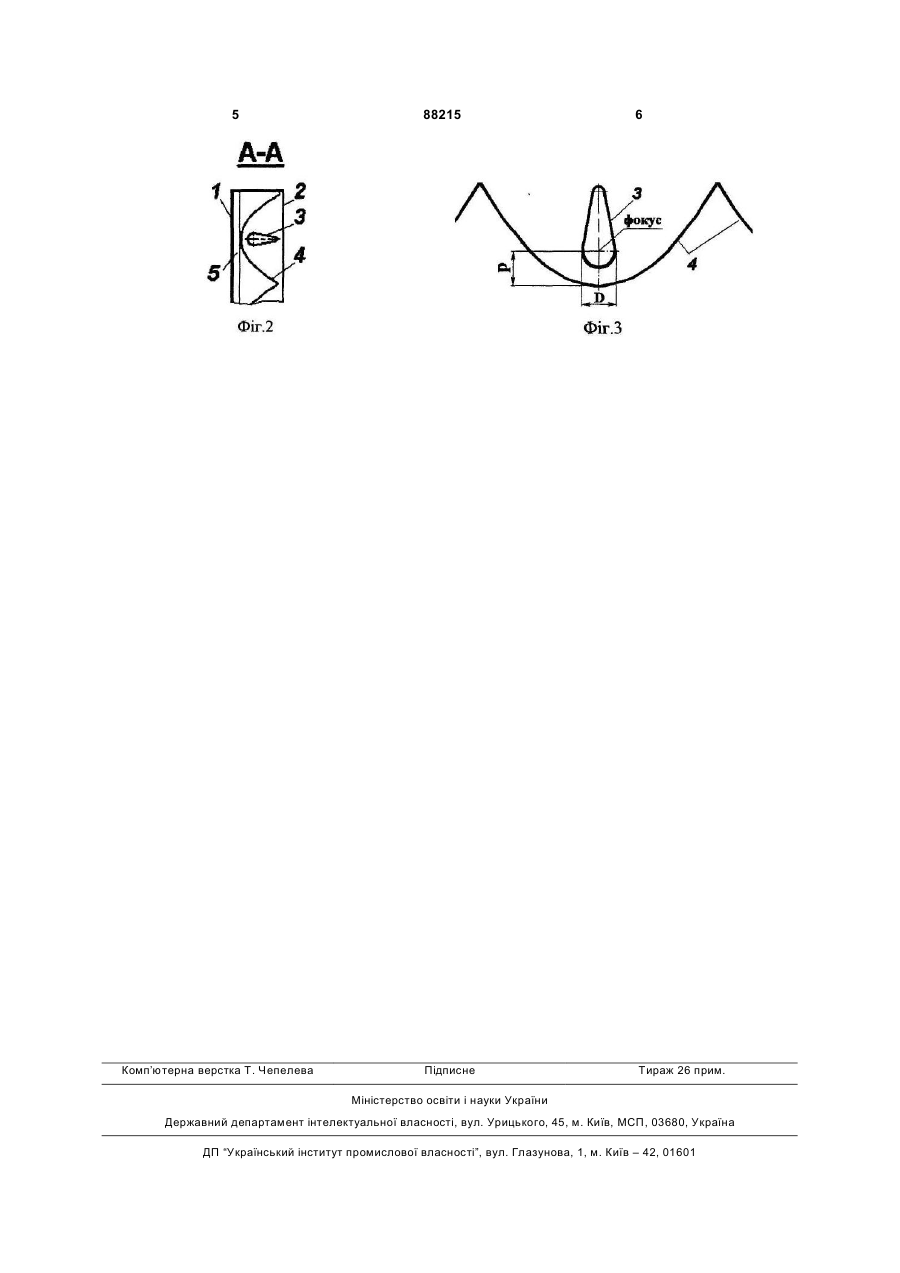

Геліонагрівач рідини, що має корпус зі світлопрозорим покриттям, паралельно розміщені в ньому труби з поглинаючою поверхнею і оптично зв'язані з ними відбивачі, який відрізняється тим, що труби мають каплеподібний профіль перерізу та виконані з світлопрозорого матеріалу, всередині труб протікає світлопоглинаючий теплоносій, а відбивачі мають параболічну поверхню, параметр якої дорівнює більшому діаметру перерізу труб, а її фокус співпадає з центром діаметра. (19) (21) a200800087 (22) 02.01.2008 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) КИСЕЛЬОВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, РОЖКОВАН ВАЛЕНТИН ВАСИЛЬОВИЧ, ЧЕХОВ АНАТОЛІЙ ВАСИЛЬОВИЧ, БАКАРДЖИЄВ РОМАН ОЛЕКСАНДРОВИЧ, БІЛОКОНЬ ОЛЕКСАНДР ПЕТРОВИЧ (73) ІНСТИТУТ ОЛІЙНИХ КУЛЬТУР УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) US 4142514 A, 06.03.1979 UA 41762 A, 17.09.2001 UA 44600 A, 15.02.2002 3 Поставлена задача досягається тим, що у геліонагрівача рідини, який має корпус зі світлопрозорим покриттям, паралельно розміщені в ньому труби з поглинаючою поверхнею і оптично зв'язані з ними відбивачі, згідно з винаходом труби мають каплеподібний профіль перетину та виконані з світлопрозорого матеріалу, всередині труб протікає світлопоглинаючий теплоносій, а відбивачі мають параболічну поверхню, параметр якої дорівнює більшому діаметру перетину труб, а її фокус співпадає з центром діаметра. Виконання труб каплеподібними і відбивачів з параболічною поверхнею, параметр якої дорівнює більшому діаметру перетину труб, а її фокус співпадає з центром діаметра, збільшує відбиваючу поверхню відбивача і дозволяє працювати і тоді, коли промені падають під кутом, а виконання труб з світлопрозорого матеріалу у поєднанні з світлопоглинаючим рідким теплоносієм дозволяє передавати тепло безпосередньо носію й виключає втрати тепла на теплопередачу від стінок труб до рідини. Суть винаходу пояснюється рисунками, де на Фіг.1 показаний геліо-нагрівач рідини, вид спереду, а на Фіг.2 - перетин А-А, на Фіг.3 представлено взаємне розміщення відбивача і труби. Геліонагрівач рідини має теплоізоляційний корпус 1 зі світлопрозорим покриттям 2 і паралельно розміщені в ньому труби 3, по яким протікає світлопоглинаюча рідина. Труби мають у перетині каплеподібний профіль і виконані з світлопрозорого матеріалу. З ними оптично пов'язані відбивачі 4 з параболічною поверхнею у якої параметр ρ дорівнює більшому діаметру D перетину труб 3, а фокус 88215 4 співпадає з центром цього діаметра. Труби 3 і відбивачі 4 установлені в теплоізоляційному корпусі 1 на теплоізоляційних опорах 5. Труби 3 паралельно приєднані до підвідного 6 і відвідного 7 колекторів, які мають підвідний 8 і відвідний патрубки 9. Геліонагрівач рідини працює таким чином. При встановленні геліонагрівач рідини орієнтується на південь по бісектрисі вертикального кута між положенням сонця в зеніті і у дев'ять годин ранку. Через підвідний патрубок 8 і колектор 6 рідкий теплоносій підводиться у труби 3. Через світлопрозоре покриття 2 корпусу 1 і прозорі стінки труб 3 сонячні промені частково поглинаються світлопоглинаючим теплоносієм і нагрівають його. Сонячні промені, які не попали на труби 3, відбиваються від поверхні відбивача 4 і направляються на нижню та бічну поверхню труб 3, і проходячи через їхні прозорі стінки також поглинаються теплоносієм і додатково його нагрівають. Нагрітий теплоносій виводиться через колектор 7 і патрубок 9. Використання теплоізоляційного корпуса 1 у поєднанні з теплоізоляційними опорами 5 забезпечує низькі втрати від розсіюванням тепла. Як показали дослідження, завдяки виконанню перетину світлопрозорих труб 3 каплеподібними і відбивачів 4 з параболічною поверхнею, фокус якої співпадає з віссю більшого радіуса перетину труб 3 навіть у часи падіння сонячних променів під кутом у ранковий і вечірній час, крім безпосереднього нагрівання світлопоглинаючого теплоносія через бічні поверхні труб 3, сонячні промені від відбивача додатково нагрівають теплоносій. 5 Комп’ютерна верстка Т. Чепелева 88215 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
