Кувальна машина з роликами між супортом та повзуном вузла пуансона

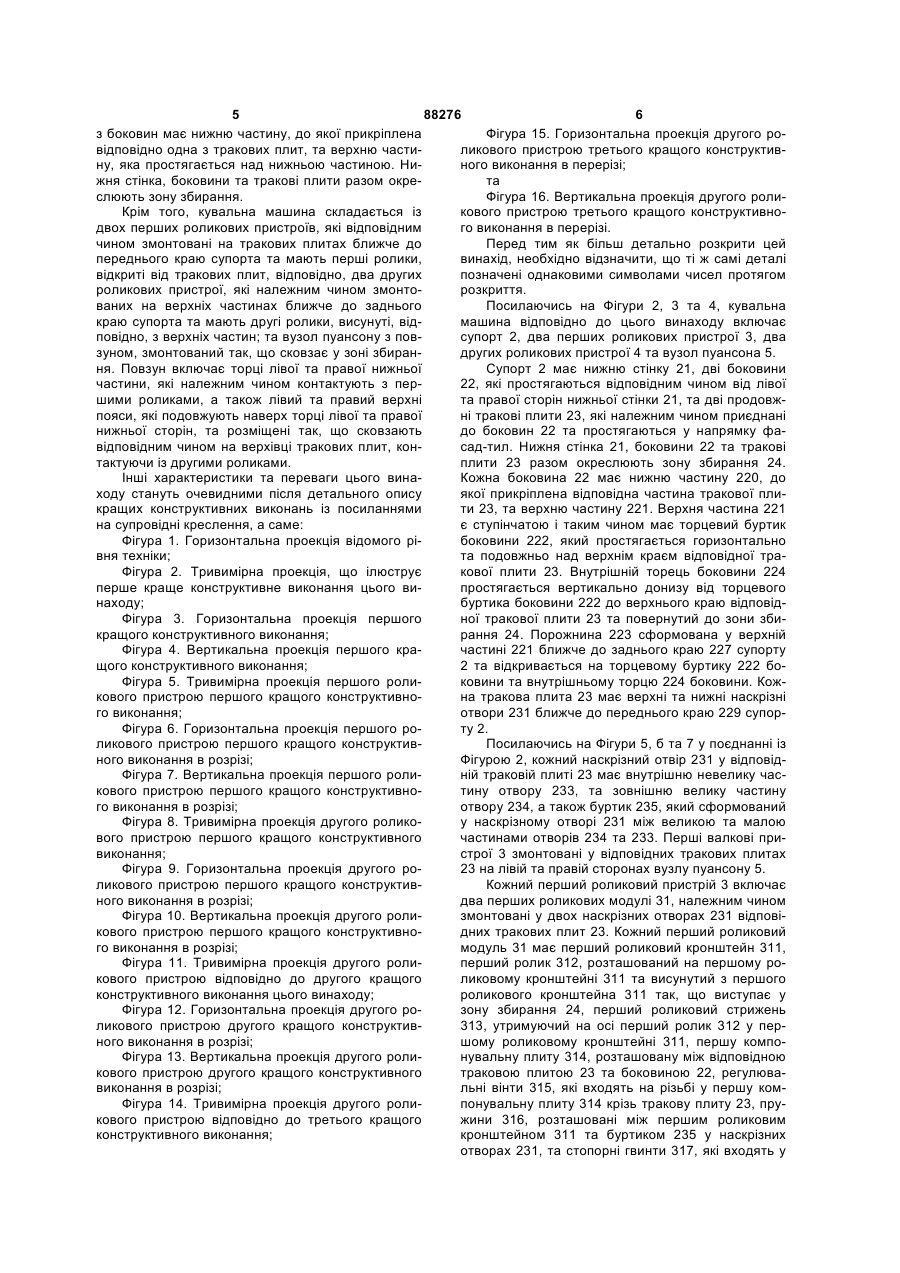

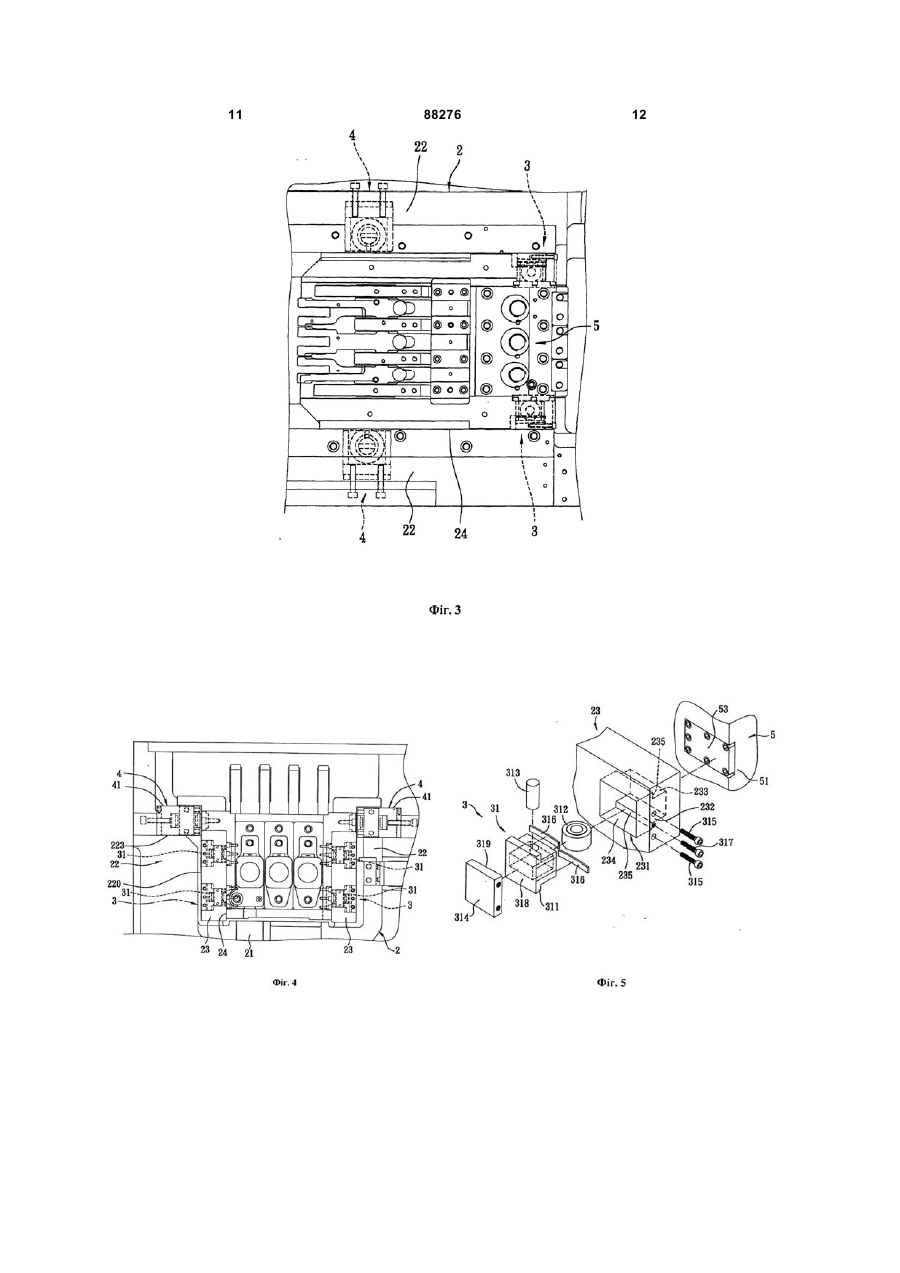

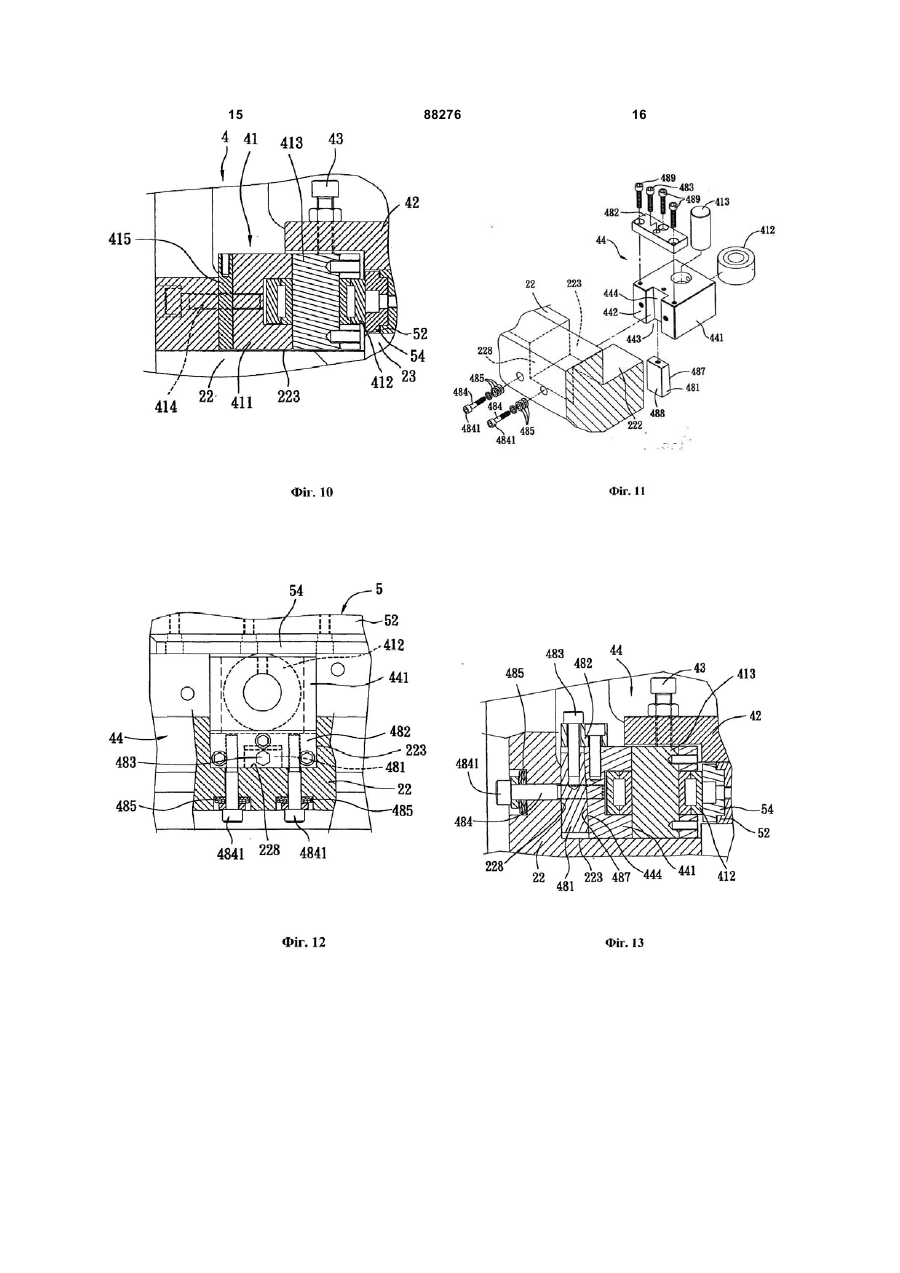

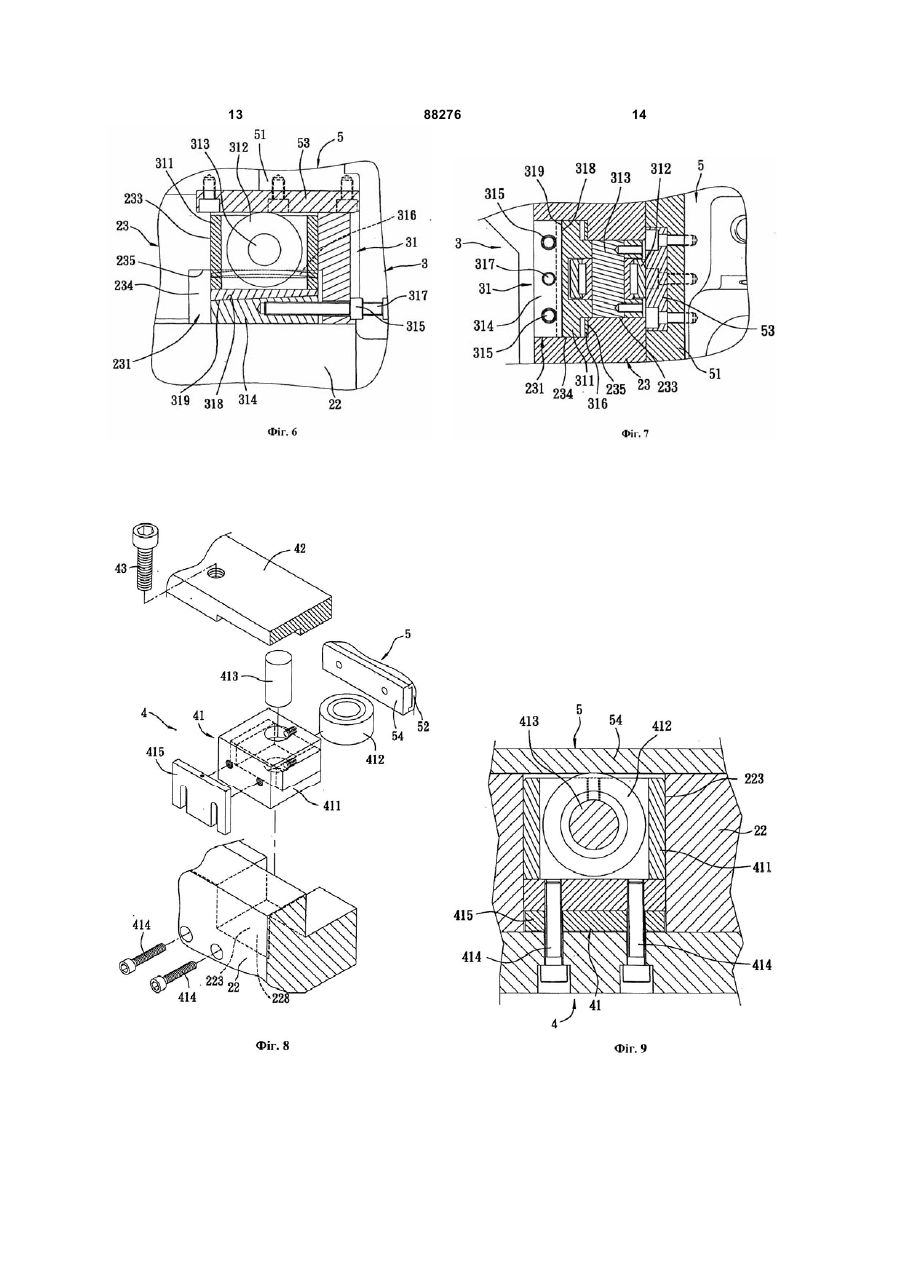

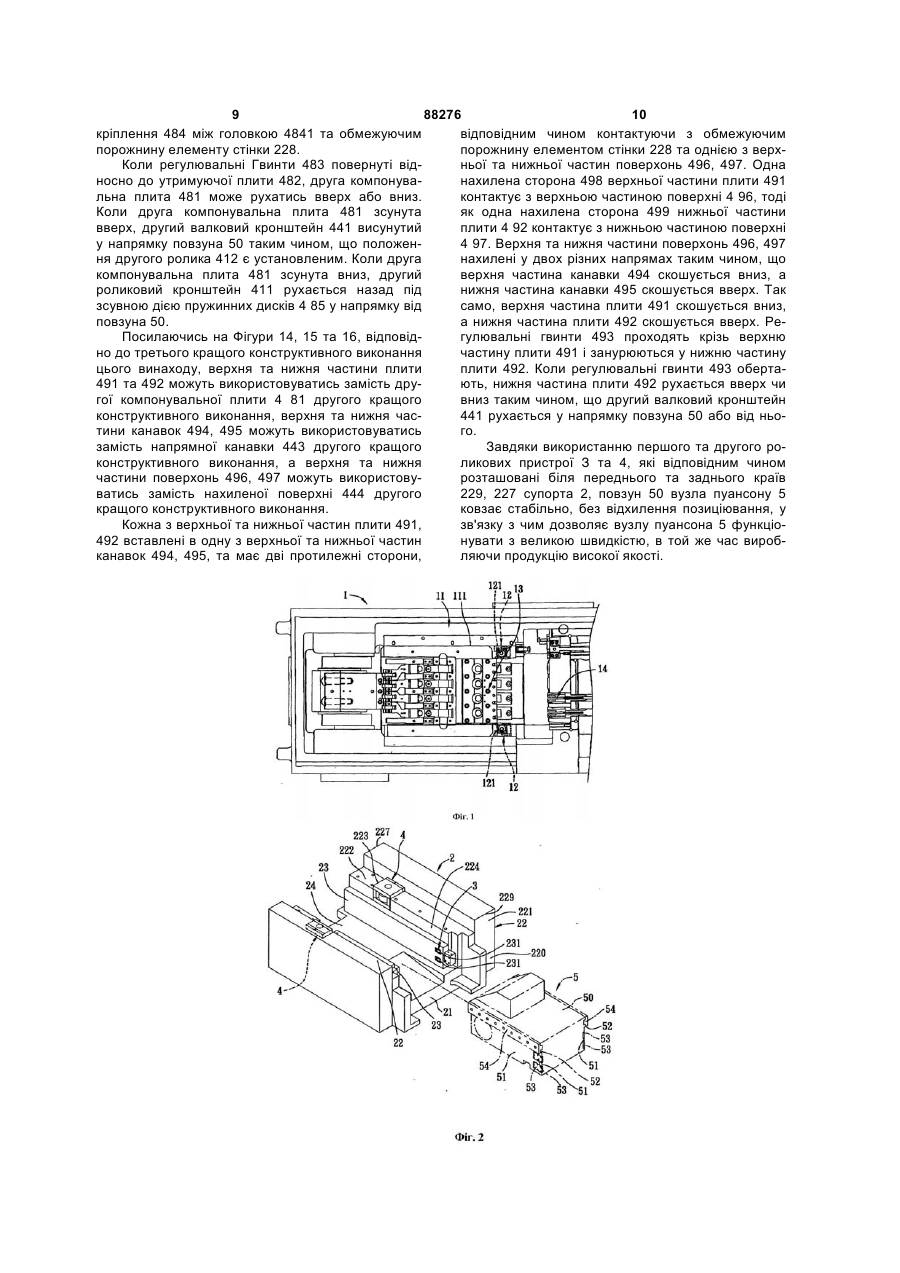

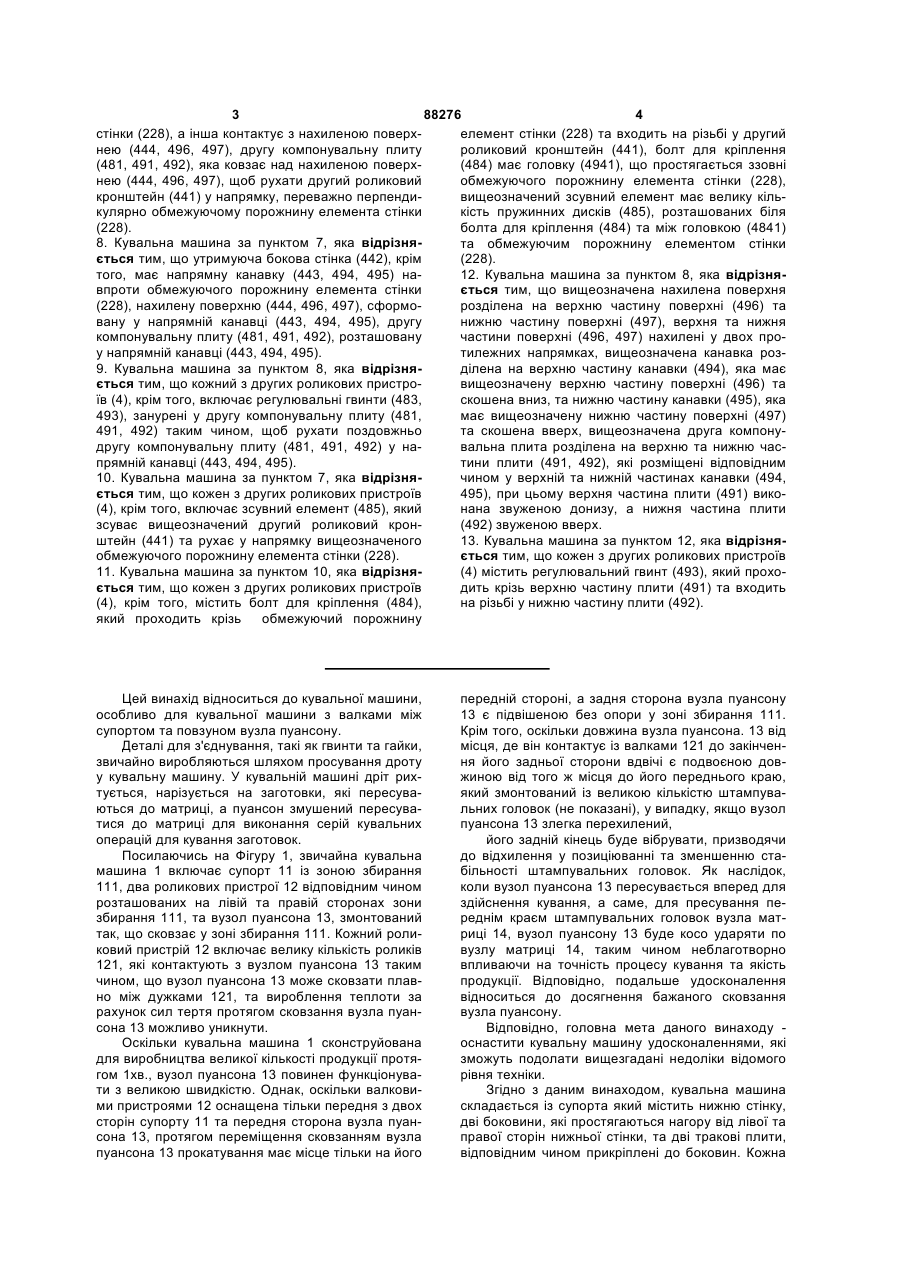

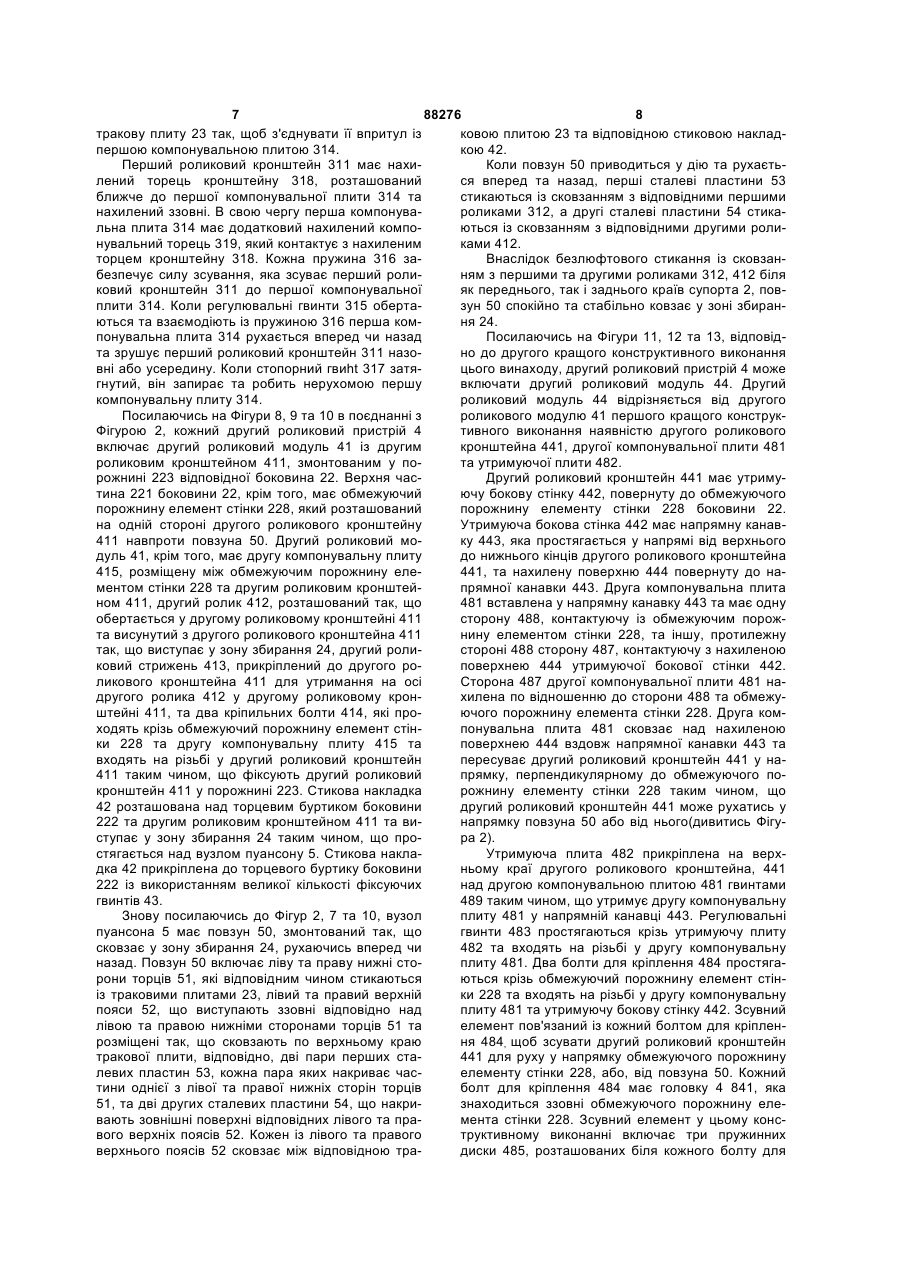

1. Кувальна машина, яка включає: супорт (2), який містить нижню стінку (21), дві боковини (22), які підіймаються вверх від лівої та правої сторони вище нижньої стінки (21), та дві тракові плити (23), які прикріплені належним чином до боковини (22), кожна з боковин (22) має нижню частину (220), до якої прикріплена відповідно одна з тракових плит (23), та верхню частину (221), що простягається над нижньою частиною (220), нижня стінка (21), боковини (22) та тракові плити (23) разом окреслюють зону збирання (24); два перших роликових пристрої (3), які належним чином змонтовані на траковій плиті (23) ближче до переднього краю (229) супорта (2) та мають перші ролики (312), висунуті з відповідних тракових плит (23); та вузол пуансона (5) з повзуном (50), змонтованим з можливістю ковзання у зоні збирання (24) та контактуючим з першими роликами (312), яка відрізняється тим, що: два других роликових пристрої (4), які відповідним чином змонтовані на верхній частині (221) ближче до заднього краю (227) супорта (2) та мають другі ролики (412), висунуті з відповідних верхніх частин (221), повзун (50) має ліву і праву нижні бічні поверхні (51), які контактують відповідно з першими роликами (312), і лівий та правий верхні пояси (52), які простягаються відповідним чином над лівою та правою вищеозначеними бічними поверхнями та розташовані з можливістю ковзання поверх тракової плити (23) для контакту з другими роликами (412). 2. Кувальна машина за пунктом 1, яка відрізняється тим, що кожна з нижніх бокових поверхонь (51) має першу сталеву пластину (53), розміщену так, що контактує, відповідно, з одним з перших роликів (312). 2 (19) 1 3 88276 4 стінки (228), а інша контактує з нахиленою поверхелемент стінки (228) та входить на різьбі у другий нею (444, 496, 497), другу компонувальну плиту роликовий кронштейн (441), болт для кріплення (481, 491, 492), яка ковзає над нахиленою поверх(484) має головку (4941), що простягається ззовні нею (444, 496, 497), щоб рухати другий роликовий обмежуючого порожнину елемента стінки (228), кронштейн (441) у напрямку, переважно перпендивищеозначений зсувний елемент має велику кількулярно обмежуючому порожнину елемента стінки кість пружинних дисків (485), розташованих біля (228). болта для кріплення (484) та між головкою (4841) 8. Кувальна машина за пунктом 7, яка відрізнята обмежуючим порожнину елементом стінки ється тим, що утримуюча бокова стінка (442), крім (228). 12. Кувальна машина за пунктом 8, яка відрізнятого, має напрямну канавку (443, 494, 495) нається тим, що вищеозначена нахилена поверхня впроти обмежуючого порожнину елемента стінки (228), нахилену поверхню (444, 496, 497), сформорозділена на верхню частину поверхні (496) та вану у напрямній канавці (443, 494, 495), другу нижню частину поверхні (497), верхня та нижня компонувальну плиту (481, 491, 492), розташовану частини поверхні (496, 497) нахилені у двох проу напрямній канавці (443, 494, 495). тилежних напрямках, вищеозначена канавка роз9. Кувальна машина за пунктом 8, яка відрізняділена на верхню частину канавки (494), яка має ється тим, що кожний з других роликових пристровищеозначену верхню частину поверхні (496) та скошена вниз, та нижню частину канавки (495), яка їв (4), крім того, включає регулювальні гвинти (483, має вищеозначену нижню частину поверхні (497) 493), занурені у другу компонувальну плиту (481, та скошена вверх, вищеозначена друга компону491, 492) таким чином, щоб рухати поздовжньо другу компонувальну плиту (481, 491, 492) у навальна плита розділена на верхню та нижню часпрямній канавці (443, 494, 495). тини плити (491, 492), які розміщені відповідним 10. Кувальна машина за пунктом 7, яка відрізнячином у верхній та нижній частинах канавки (494, ється тим, що кожен з других роликових пристроїв 495), при цьому верхня частина плити (491) вико(4), крім того, включає зсувний елемент (485), який нана звуженою донизу, а нижня частина плити зсуває вищеозначений другий роликовий крон(492) звуженою вверх. 13. Кувальна машина за пунктом 12, яка відрізняштейн (441) та рухає у напрямку вищеозначеного ється тим, що кожен з других роликових пристроїв обмежуючого порожнину елемента стінки (228). 11. Кувальна машина за пунктом 10, яка відрізня(4) містить регулювальний гвинт (493), який прохоється тим, що кожен з других роликових пристроїв дить крізь верхню частину плити (491) та входить на різьбі у нижню частину плити (492). (4), крім того, містить болт для кріплення (484), який проходить крізь обмежуючий порожнину Цей винахід відноситься до кувальної машини, особливо для кувальної машини з валками між супортом та повзуном вузла пуансону. Деталі для з'єднування, такі як гвинти та гайки, звичайно виробляються шляхом просування дроту у кувальну машину. У кувальній машині дріт рихтується, нарізується на заготовки, які пересуваються до матриці, а пуансон змушений пересуватися до матриці для виконання серій кувальних операцій для кування заготовок. Посилаючись на Фігуру 1, звичайна кувальна машина 1 включає супорт 11 із зоною збирання 111, два роликових пристрої 12 відповідним чином розташованих на лівій та правій сторонах зони збирання 111, та вузол пуансона 13, змонтований так, що сковзає у зоні збирання 111. Кожний роликовий пристрій 12 включає велику кількість роликів 121, які контактують з вузлом пуансона 13 таким чином, що вузол пуансона 13 може сковзати плавно між дужками 121, та вироблення теплоти за рахунок сил тертя протягом сковзання вузла пуансона 13 можливо уникнути. Оскільки кувальна машина 1 сконструйована для виробництва великої кількості продукції протягом 1хв., вузол пуансона 13 повинен функціонувати з великою швидкістю. Однак, оскільки валковими пристроями 12 оснащена тільки передня з двох сторін супорту 11 та передня сторона вузла пуансона 13, протягом переміщення сковзанням вузла пуансона 13 прокатування має місце тільки на його передній стороні, а задня сторона вузла пуансону 13 є підвішеною без опори у зоні збирання 111. Крім того, оскільки довжина вузла пуансона. 13 від місця, де він контактує із валками 121 до закінчення його задньої сторони вдвічі є подвоєною довжиною від того ж місця до його переднього краю, який змонтований із великою кількістю штампувальних головок (не показані), у випадку, якщо вузол пуансона 13 злегка перехилений, його задній кінець буде вібрувати, призводячи до відхилення у позиціюванні та зменшенню стабільності штампувальних головок. Як наслідок, коли вузол пуансона 13 пересувається вперед для здійснення кування, а саме, для пресування переднім краєм штампувальних головок вузла матриці 14, вузол пуансону 13 буде косо ударяти по вузлу матриці 14, таким чином неблаготворно впливаючи на точність процесу кування та якість продукції. Відповідно, подальше удосконалення відноситься до досягнення бажаного сковзання вузла пуансону. Відповідно, головна мета даного винаходу оснастити кувальну машину удосконаленнями, які зможуть подолати вищезгадані недоліки відомого рівня техніки. Згідно з даним винаходом, кувальна машина складається із супорта який містить нижню стінку, дві боковини, які простягаються нагору від лівої та правої сторін нижньої стінки, та дві тракові плити, відповідним чином прикріплені до боковин. Кожна 5 88276 6 з боковин має нижню частину, до якої прикріплена Фігура 15. Горизонтальна проекція другого ровідповідно одна з тракових плит, та верхню частиликового пристрою третього кращого конструктивну, яка простягається над нижньою частиною. Ниного виконання в перерізі; жня стінка, боковини та тракові плити разом окрета слюють зону збирання. Фігура 16. Вертикальна проекція другого ролиКрім того, кувальна машина складається із кового пристрою третього кращого конструктивнодвох перших роликових пристроїв, які відповідним го виконання в перерізі. чином змонтовані на тракових плитах ближче до Перед тим як більш детально розкрити цей переднього краю супорта та мають перші ролики, винахід, необхідно відзначити, що ті ж самі деталі відкриті від тракових плит, відповідно, два других позначені однаковими символами чисел протягом роликових пристрої, які належним чином змонторозкриття. ваних на верхніх частинах ближче до заднього Посилаючись на Фігури 2, 3 та 4, кувальна краю супорта та мають другі ролики, висунуті, відмашина відповідно до цього винаходу включає повідно, з верхніх частин; та вузол пуансону з повсупорт 2, два перших роликових пристрої 3, два зуном, змонтований так, що сковзає у зоні збирандругих роликових пристрої 4 та вузол пуансона 5. ня. Повзун включає торці лівої та правої нижньої Супорт 2 має нижню стінку 21, дві боковини частини, які належним чином контактують з пер22, які простягаються відповідним чином від лівої шими роликами, а також лівий та правий верхні та правої сторін нижньої стінки 21, та дві продовжпояси, які подовжують наверх торці лівої та правої ні тракові плити 23, які належним чином приєднані нижньої сторін, та розміщені так, що сковзають до боковин 22 та простягаються у напрямку фавідповідним чином на верхівці тракових плит, консад-тил. Нижня стінка 21, боковини 22 та тракові тактуючи із другими роликами. плити 23 разом окреслюють зону збирання 24. Інші характеристики та переваги цього винаКожна боковина 22 має нижню частину 220, до ходу стануть очевидними після детального опису якої прикріплена відповідна частина тракової пликращих конструктивних виконань із посиланнями ти 23, та верхню частину 221. Верхня частина 221 на супровідні креслення, а саме: є ступінчатою і таким чином має торцевий буртик Фігура 1. Горизонтальна проекція відомого рібоковини 222, який простягається горизонтально вня техніки; та подовжньо над верхнім краєм відповідної траФігура 2. Тривимірна проекція, що ілюструє кової плити 23. Внутрішній торець боковини 224 перше краще конструктивне виконання цього випростягається вертикально донизу від торцевого находу; буртика боковини 222 до верхнього краю відповідФігура 3. Горизонтальна проекція першого ної тракової плити 23 та повернутий до зони збикращого конструктивного виконання; рання 24. Порожнина 223 сформована у верхній Фігура 4. Вертикальна проекція першого крачастині 221 ближче до заднього краю 227 супорту щого конструктивного виконання; 2 та відкривається на торцевому буртику 222 боФігура 5. Тривимірна проекція першого роликовини та внутрішньому торцю 224 боковини. Кожкового пристрою першого кращого конструктивнона тракова плита 23 має верхні та нижні наскрізні го виконання; отвори 231 ближче до переднього краю 229 супорФігура 6. Горизонтальна проекція першого роту 2. ликового пристрою першого кращого конструктивПосилаючись на Фігури 5, б та 7 у поєднанні із ного виконання в розрізі; Фігурою 2, кожний наскрізний отвір 231 у відповідФігура 7. Вертикальна проекція першого ролиній траковій плиті 23 має внутрішню невелику часкового пристрою першого кращого конструктивнотину отвору 233, та зовнішню велику частину го виконання в розрізі; отвору 234, а також буртик 235, який сформований Фігура 8. Тривимірна проекція другого роликоу наскрізному отворі 231 між великою та малою вого пристрою першого кращого конструктивного частинами отворів 234 та 233. Перші валкові привиконання; строї 3 змонтовані у відповідних тракових плитах Фігура 9. Горизонтальна проекція другого ро23 на лівій та правій сторонах вузлу пуансону 5. ликового пристрою першого кращого конструктивКожний перший роликовий пристрій 3 включає ного виконання в розрізі; два перших роликових модулі 31, належним чином Фігура 10. Вертикальна проекція другого ролизмонтовані у двох наскрізних отворах 231 відповікового пристрою першого кращого конструктивнодних тракових плит 23. Кожний перший роликовий го виконання в розрізі; модуль 31 має перший роликовий кронштейн 311, Фігура 11. Тривимірна проекція другого ролиперший ролик 312, розташований на першому рокового пристрою відповідно до другого кращого ликовому кронштейні 311 та висунутий з першого конструктивного виконання цього винаходу; роликового кронштейна 311 так, що виступає у Фігура 12. Горизонтальна проекція другого розону збирання 24, перший роликовий стрижень ликового пристрою другого кращого конструктив313, утримуючий на осі перший ролик 312 у перного виконання в розрізі; шому роликовому кронштейні 311, першу компоФігура 13. Вертикальна проекція другого ролинувальну плиту 314, розташовану між відповідною кового пристрою другого кращого конструктивного траковою плитою 23 та боковиною 22, регулювавиконання в розрізі; льні вінти 315, які входять на різьбі у першу комФігура 14. Тривимірна проекція другого ролипонувальну плиту 314 крізь тракову плиту 23, прукового пристрою відповідно до третього кращого жини 316, розташовані між першим роликовим конструктивного виконання; кронштейном 311 та буртиком 235 у наскрізних отворах 231, та стопорні гвинти 317, які входять у 7 88276 8 тракову плиту 23 так, щоб з'єднувати її впритул із ковою плитою 23 та відповідною стиковою накладпершою компонувальною плитою 314. кою 42. Перший роликовий кронштейн 311 має нахиКоли повзун 50 приводиться у дію та рухаєтьлений торець кронштейну 318, розташований ся вперед та назад, перші сталеві пластини 53 ближче до першої компонувальної плити 314 та стикаються із сковзанням з відповідними першими нахилений ззовні. В свою чергу перша компонувароликами 312, а другі сталеві пластини 54 стикальна плита 314 має додатковий нахилений компоються із сковзанням з відповідними другими ролинувальний торець 319, який контактує з нахиленим ками 412. торцем кронштейну 318. Кожна пружина 316 заВнаслідок безлюфтового стикання із сковзанбезпечує силу зсування, яка зсуває перший ролиням з першими та другими роликами 312, 412 біля ковий кронштейн 311 до першої компонувальної як переднього, так і заднього країв супорта 2, повплити 314. Коли регулювальні гвинти 315 обертазун 50 спокійно та стабільно ковзає у зоні збиранються та взаємодіють із пружиною 316 перша комня 24. понувальна плита 314 рухається вперед чи назад Посилаючись на Фігури 11, 12 та 13, відповідта зрушує перший роликовий кронштейн 311 назоно до другого кращого конструктивного виконання вні або усередину. Коли стопорний гвиht 317 затяцього винаходу, другий роликовий пристрій 4 може гнутий, він запирає та робить нерухомою першу включати другий роликовий модуль 44. Другий компонувальну плиту 314. роликовий модуль 44 відрізняється від другого Посилаючись на Фігури 8, 9 та 10 в поєднанні з роликового модулю 41 першого кращого конструкФігурою 2, кожний другий роликовий пристрій 4 тивного виконання наявністю другого роликового включає другий роликовий модуль 41 із другим кронштейна 441, другої компонувальної плити 481 роликовим кронштейном 411, змонтованим у пота утримуючої плити 482. рожнині 223 відповідної боковина 22. Верхня часДругий роликовий кронштейн 441 має утримутина 221 боковини 22, крім того, має обмежуючий ючу бокову стінку 442, повернуту до обмежуючого порожнину елемент стінки 228, який розташований порожнину елементу стінки 228 боковини 22. на одній стороні другого роликового кронштейну Утримуюча бокова стінка 442 має напрямну канав411 навпроти повзуна 50. Другий роликовий моку 443, яка простягається у напрямі від верхнього дуль 41, крім того, має другу компонувальну плиту до нижнього кінців другого роликового кронштейна 415, розміщену між обмежуючим порожнину еле441, та нахилену поверхню 444 повернуту до наментом стінки 228 та другим роликовим кронштейпрямної канавки 443. Друга компонувальна плита ном 411, другий ролик 412, розташований так, що 481 вставлена у напрямну канавку 443 та має одну обертається у другому роликовому кронштейні 411 сторону 488, контактуючу із обмежуючим порожта висунутий з другого роликового кронштейна 411 нину елементом стінки 228, та іншу, протилежну так, що виступає у зону збирання 24, другий ролистороні 488 сторону 487, контактуючу з нахиленою ковий стрижень 413, прикріплений до другого роповерхнею 444 утримуючої бокової стінки 442. ликового кронштейна 411 для утримання на осі Сторона 487 другої компонувальної плити 481 надругого ролика 412 у другому роликовому кронхилена по відношенню до сторони 488 та обмежуштейні 411, та два кріпильних болти 414, які проючого порожнину елемента стінки 228. Друга комходять крізь обмежуючий порожнину елемент стінпонувальна плита 481 сковзає над нахиленою ки 228 та другу компонувальну плиту 415 та поверхнею 444 вздовж напрямної канавки 443 та входять на різьбі у другий роликовий кронштейн пересуває другий роликовий кронштейн 441 у на411 таким чином, що фіксують другий роликовий прямку, перпендикулярному до обмежуючого покронштейн 411 у порожнині 223. Стикова накладка рожнину елементу стінки 228 таким чином, що 42 розташована над торцевим буртиком боковини другий роликовий кронштейн 441 може рухатись у 222 та другим роликовим кронштейном 411 та винапрямку повзуна 50 або від нього(дивитись Фігуступає у зону збирання 24 таким чином, що прора 2). стягається над вузлом пуансону 5. Стикова наклаУтримуюча плита 482 прикріплена на верхдка 42 прикріплена до торцевого буртику боковини ньому краї другого роликового кронштейна, 441 222 із використанням великої кількості фіксуючих над другою компонувальною плитою 481 гвинтами гвинтів 43. 489 таким чином, що утримує другу компонувальну Знову посилаючись до Фігур 2, 7 та 10, вузол плиту 481 у напрямній канавці 443. Регулювальні пуансона 5 має повзун 50, змонтований так, що гвинти 483 простягаються крізь утримуючу плиту сковзає у зону збирання 24, рухаючись вперед чи 482 та входять на різьбі у другу компонувальну назад. Повзун 50 включає ліву та праву нижні стоплиту 481. Два болти для кріплення 484 простягарони торців 51, які відповідним чином стикаються ються крізь обмежуючий порожнину елемент стініз траковими плитами 23, лівий та правий верхній ки 228 та входять на різьбі у другу компонувальну пояси 52, що виступають ззовні відповідно над плиту 481 та утримуючу бокову стінку 442. Зсувний лівою та правою нижніми сторонами торців 51 та елемент пов'язаний із кожний болтом для кріпленрозміщені так, що сковзають по верхньому краю ня 484, щоб зсувати другий роликовий кронштейн тракової плити, відповідно, дві пари перших ста441 для руху у напрямку обмежуючого порожнину левих пластин 53, кожна пара яких накриває часелементу стінки 228, або, від повзуна 50. Кожний тини однієї з лівої та правої нижніх сторін торців болт для кріплення 484 має головку 4 841, яка 51, та дві других сталевих пластини 54, що накризнаходиться ззовні обмежуючого порожнину елевають зовнішні поверхні відповідних лівого та прамента стінки 228. Зсувний елемент у цьому консвого верхніх поясів 52. Кожен із лівого та правого труктивному виконанні включає три пружинних верхнього поясів 52 сковзає між відповідною традиски 485, розташованих біля кожного болту для 9 88276 10 кріплення 484 між головкою 4841 та обмежуючим відповідним чином контактуючи з обмежуючим порожнину елементу стінки 228. порожнину елементом стінки 228 та однією з верхКоли регулювальні Гвинти 483 повернуті відньої та нижньої частин поверхонь 496, 497. Одна носно до утримуючої плити 482, друга компонуванахилена сторона 498 верхньої частини плити 491 льна плита 481 може рухатись вверх або вниз. контактує з верхньою частиною поверхні 4 96, тоді Коли друга компонувальна плита 481 зсунута як одна нахилена сторона 499 нижньої частини вверх, другий валковий кронштейн 441 висунутий плити 4 92 контактує з нижньою частиною поверхні у напрямку повзуна 50 таким чином, що положен4 97. Верхня та нижня частини поверхонь 496, 497 ня другого ролика 412 є установленим. Коли друга нахилені у двох різних напрямах таким чином, що компонувальна плита 481 зсунута вниз, другий верхня частина канавки 494 скошується вниз, а роликовий кронштейн 411 рухається назад під нижня частина канавки 495 скошується вверх. Так зсувною дією пружинних дисків 4 85 у напрямку від само, верхня частина плити 491 скошується вниз, повзуна 50. а нижня частина плити 492 скошується вверх. РеПосилаючись на Фігури 14, 15 та 16, відповідгулювальні гвинти 493 проходять крізь верхню но до третього кращого конструктивного виконання частину плити 491 і занурюються у нижню частину цього винаходу, верхня та нижня частини плити плити 492. Коли регулювальні гвинти 493 оберта491 та 492 можуть використовуватись замість друють, нижня частина плити 492 рухається вверх чи гої компонувальної плити 4 81 другого кращого вниз таким чином, що другий валковий кронштейн конструктивного виконання, верхня та нижня час441 рухається у напрямку повзуна 50 або від ньотини канавок 494, 495 можуть використовуватись го. замість напрямної канавки 443 другого кращого Завдяки використанню першого та другого роконструктивного виконання, а верхня та нижня ликових пристрої З та 4, які відповідним чином частини поверхонь 496, 497 можуть використовурозташовані біля переднього та заднього країв ватись замість нахиленої поверхні 444 другого 229, 227 супорта 2, повзун 50 вузла пуансону 5 кращого конструктивного виконання. ковзає стабільно, без відхилення позиціювання, у Кожна з верхньої та нижньої частин плити 491, зв'язку з чим дозволяє вузлу пуансона 5 функціо492 вставлені в одну з верхньої та нижньої частин нувати з великою швидкістю, в той же час виробканавок 494, 495, та має дві протилежні сторони, ляючи продукцію високої якості. 11 88276 12 13 88276 14 15 88276 16 17 Комп’ютерна верстка В. Мацело 88276 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
