Оптоелектронне поляризоване реле

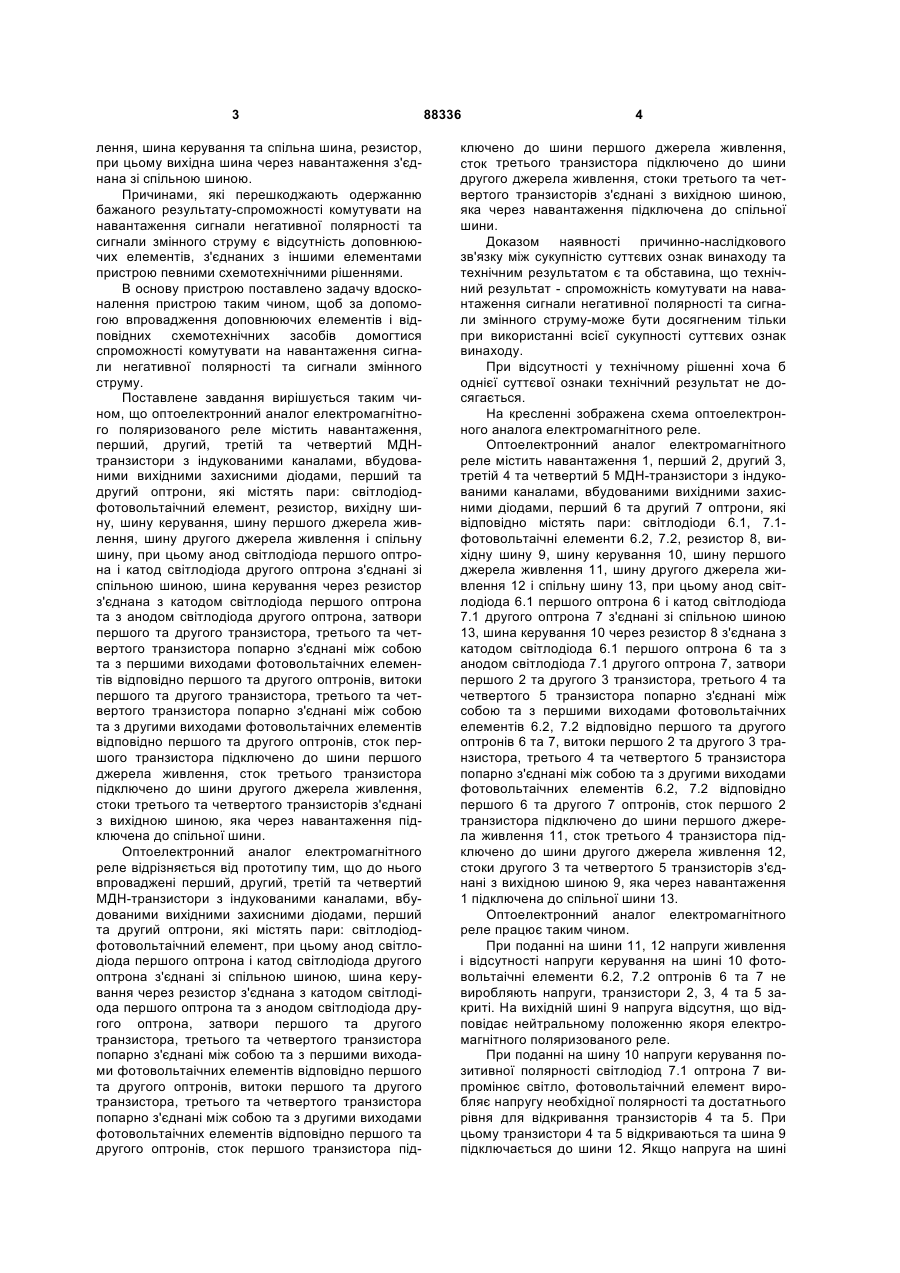

Оптоелектронне поляризоване реле, яке містить навантаження, резистор, вихідну шину, шину керування, шину першого джерела живлення, шину другого джерела живлення і спільну шину, при цьому вихідна шина через навантаження з'єднана зі спільною шиною, яке відрізняється тим, що до нього впроваджені перший, другий, третій та чет C2 1 3 лення, шина керування та спільна шина, резистор, при цьому вихідна шина через навантаження з'єднана зі спільною шиною. Причинами, які перешкоджають одержанню бажаного результату-спроможності комутувати на навантаження сигнали негативної полярності та сигнали змінного струму є відсутність доповнюючих елементів, з'єднаних з іншими елементами пристрою певними схемотехнічними рішеннями. В основу пристрою поставлено задачу вдосконалення пристрою таким чином, щоб за допомогою впровадження доповнюючих елементів і відповідних схемотехнічних засобів домогтися спроможності комутувати на навантаження сигнали негативної полярності та сигнали змінного струму. Поставлене завдання вирішується таким чином, що оптоелектронний аналог електромагнітного поляризованого реле містить навантаження, перший, другий, третій та четвертий МДНтранзистори з індукованими каналами, вбудованими вихідними захисними діодами, перший та другий оптрони, які містять пари: світлодіодфотовольтаічний елемент, резистор, вихідну шину, шину керування, шину першого джерела живлення, шину другого джерела живлення і спільну шину, при цьому анод світлодіода першого оптрона і катод світлодіода другого оптрона з'єднані зі спільною шиною, шина керування через резистор з'єднана з катодом світлодіода першого оптрона та з анодом світлодіода другого оптрона, затвори першого та другого транзистора, третього та четвертого транзистора попарно з'єднані між собою та з першими виходами фотовольтаічних елементів відповідно першого та другого оптронів, витоки першого та другого транзистора, третього та четвертого транзистора попарно з'єднані між собою та з другими виходами фотовольтаічних елементів відповідно першого та другого оптронів, сток першого транзистора підключено до шини першого джерела живлення, сток третього транзистора підключено до шини другого джерела живлення, стоки третього та четвертого транзисторів з'єднані з вихідною шиною, яка через навантаження підключена до спільної шини. Оптоелектронний аналог електромагнітного реле відрізняється від прототипу тим, що до нього впроваджені перший, другий, третій та четвертий МДН-транзистори з індукованими каналами, вбудованими вихідними захисними діодами, перший та другий оптрони, які містять пари: світлодіодфотовольтаічний елемент, при цьому анод світлодіода першого оптрона і катод світлодіода другого оптрона з'єднані зі спільною шиною, шина керування через резистор з'єднана з катодом світлодіода першого оптрона та з анодом світлодіода другого оптрона, затвори першого та другого транзистора, третього та четвертого транзистора попарно з'єднані між собою та з першими виходами фотовольтаічних елементів відповідно першого та другого оптронів, витоки першого та другого транзистора, третього та четвертого транзистора попарно з'єднані між собою та з другими виходами фотовольтаічних елементів відповідно першого та другого оптронів, сток першого транзистора під 88336 4 ключено до шини першого джерела живлення, сток третього транзистора підключено до шини другого джерела живлення, стоки третього та четвертого транзисторів з'єднані з вихідною шиною, яка через навантаження підключена до спільної шини. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу та технічним результатом є та обставина, що технічний результат - спроможність комутувати на навантаження сигнали негативної полярності та сигнали змінного струму-може бути досягненим тільки при використанні всієї сукупності суттєвих ознак винаходу. При відсутності у технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається. На кресленні зображена схема оптоелектронного аналога електромагнітного реле. Оптоелектронний аналог електромагнітного реле містить навантаження 1, перший 2, другий 3, третій 4 та четвертий 5 МДН-транзистори з індукованими каналами, вбудованими вихідними захисними діодами, перший 6 та другий 7 оптрони, які відповідно містять пари: світлодіоди 6.1, 7.1фотовольтаічні елементи 6.2, 7.2, резистор 8, вихідну шину 9, шину керування 10, шину першого джерела живлення 11, шину другого джерела живлення 12 і спільну шину 13, при цьому анод світлодіода 6.1 першого оптрона 6 і катод світлодіода 7.1 другого оптрона 7 з'єднані зі спільною шиною 13, шина керування 10 через резистор 8 з'єднана з катодом світлодіода 6.1 першого оптрона 6 та з анодом світлодіода 7.1 другого оптрона 7, затвори першого 2 та другого 3 транзистора, третього 4 та четвертого 5 транзистора попарно з'єднані між собою та з першими виходами фотовольтаічних елементів 6.2, 7.2 відповідно першого та другого оптронів 6 та 7, витоки першого 2 та другого 3 транзистора, третього 4 та четвертого 5 транзистора попарно з'єднані між собою та з другими виходами фотовольтаічних елементів 6.2, 7.2 відповідно першого 6 та другого 7 оптронів, сток першого 2 транзистора підключено до шини першого джерела живлення 11, сток третього 4 транзистора підключено до шини другого джерела живлення 12, стоки другого 3 та четвертого 5 транзисторів з'єднані з вихідною шиною 9, яка через навантаження 1 підключена до спільної шини 13. Оптоелектронний аналог електромагнітного реле працює таким чином. При поданні на шини 11, 12 напруги живлення і відсутності напруги керування на шині 10 фотовольтаічні елементи 6.2, 7.2 оптронів 6 та 7 не виробляють напруги, транзистори 2, 3, 4 та 5 закриті. На вихідній шині 9 напруга відсутня, що відповідає нейтральному положенню якоря електромагнітного поляризованого реле. При поданні на шину 10 напруги керування позитивної полярності світлодіод 7.1 оптрона 7 випромінює світло, фотовольтаічний елемент виробляє напругу необхідної полярності та достатнього рівня для відкривання транзисторів 4 та 5. При цьому транзистори 4 та 5 відкриваються та шина 9 підключається до шини 12. Якщо напруга на шині 5 88336 12 позитивна, то струм протікає по колу: шина 12, відкритий канал "стік-виток" транзистора 4, захисний діод транзистора 5, шина 9, навантаження, шина 13. На навантаженні 1 з'являється напруга позитивної полярності. Якщо напруга на шині 12 негативна, то струм протікає по ланцюгу: шина 13, відкритий канал "стік-виток" транзистора 5, захисний діод транзистора 4, шина 12. На навантаженні 1 з'являється напруга негативної полярності. Аналогічні процеси виникають при поданні на шину 10 напруги негативної полярності. При цьому Комп’ютерна верстка Н. Лиcенко 6 шина 9 підключається до шини 11 і напруга негативної або позитивної полярності з'являється на шині 9. Запропонований пристрій виконує функції електромагнітного поляризованого реле, яке має нейтральне положення якоря при відсутності струму в обмотці реле, в залежності від напрямку струму в обмотці підключає якір то до першого, то до другого контакту. При цьому, на відміну від відомих аналогів, є можливим підключення напруги довільної полярності і змінної напруги до цих контактів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
