Вібропрес

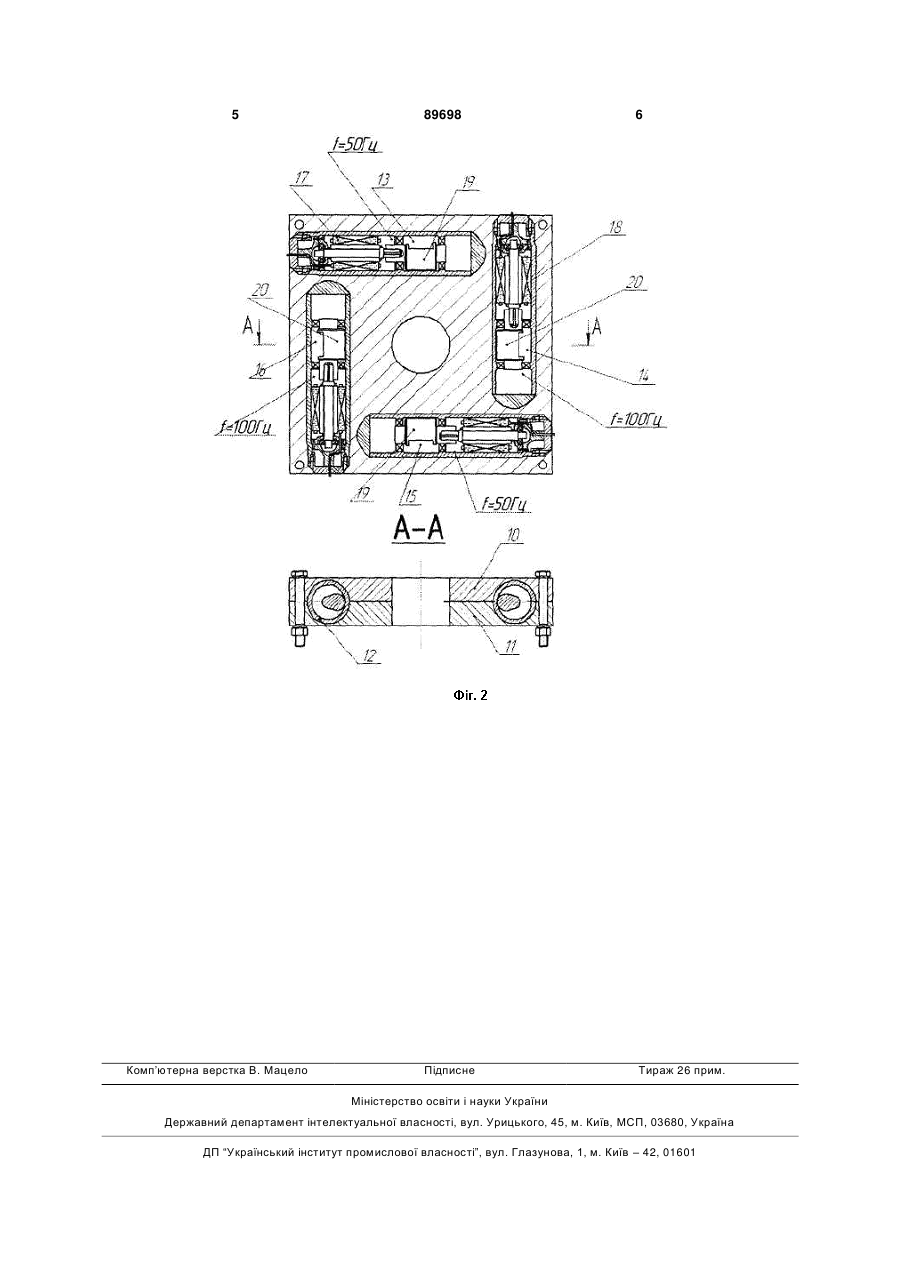

Вібропрес, що містить прес-форму з рухомим днищем, встановлений на пружних елементах стіл з віброприводом, верхній і нижній пуансони із силовими циліндрами, який відрізняється тим, що стіл виконано рознімним у горизонтальній площині, складеним з верхньої та нижньої частин з симетрично розташованими порожнинами, якими в зібраному стані утворені розміщені за схемою паралелограма чотири горизонтальні циліндричні отвори; вібропривід виконано у вигляді розміщених попарно паралельно у отворах стола двох глибинних вібраторів низької частоти та двох глибинних вібраторів високої частоти. Винахід відноситься до пристроїв для виготовлення дрібно штучних бетонних виробів і може бути застосований у технологічних комплексах для виробництва тротуарної плитки, блоків, декоративних елементів тощо. Відомі вібраційні преси для виготовлення бетонної тротуарної плитки, які містять прес-форму з рухомим днищем, стіл з віброприводом, верхній і нижній пуансони із силовими циліндрами [1, 2]. Такі пристрої використовують у якості віброприводу навісні вібратори, які прикріплені знизу консольної частині стола, що приводить до збільшення габаритних розмірів і до зміщення збудника коливань від центрової осі. Найбільш близьким по суті є вібропрес [3], якій містить прес-форму з рухомим днищем, встановлений на пружних елементах стіл з віброприводом, верхній і нижній пуансони із силовими циліндрами. Недоліками наведеного пристрою є те, що навісний вібратор прикріплено у консольної частині стола, що приводить до збільшення габаритних розмірів і до зміщення збудника коливань від центрової осі; його вібропривід генерує вібрацію з постійною частотою та збуджуючою силою як на стадії попереднього ущільнення бетонної суміші, так і на стадії вібропресування, а це обмежує мо жливості збільшення коефіцієнта ущільнення бетонної суміші та міцності бетонних виробів. Поставлена задача - зменшення габаритів, збільшення коефіцієнта ущільнення бетонної суміші та міцності виробів, поліпшення їх якості за рахунок попарно симетричного розміщення збудників низькочастотних та високочастотних коливань відносно центральної осі, та ступеневого регулювання збуджувальних сил на кожної стадії процесу вібраційного пресування. Вирішення цієї задачі досягається тим, що вібропрес містить прес-форму з рухомим днищем, встановлений на пружних елементах стіл з віброприводом, верхній і нижній пуансони із силовими циліндрами; при цьому стіл виконано рознімним у горизонтальної площині, складеним з верхньої та нижньої частин з симетрично розташованими порожнинами, якими в зібраному стані утворені розміщені за схемою паралелограму чотири горизонтальні циліндричні отвори; вібропривід виконано у вигляді розміщених попарно паралельно у отворах стола двох глибинних вібраторів низької частоти та двох глибинних вібраторів високої частоти. Вібропрес (Фіг.1) містить прес-форму 1 з рухомим днищем 2, встановлений на пружних елементах 3 стіл 4 з віброприводом 5, верхній 6 і ниж (19) UA (11) 89698 (13) C2 (21) a200804531 (22) 09.04.2008 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ЄМЕЛЬЯНЕНКО МИКОЛА ГРИГОРОВИЧ, ЄМЕЛЬЯНЕНКО ТЕТЯНА ЛЬВІВНА, ФУРСЕНКО АНДРІЙ ОЛЕКСАНДРОВИЧ, БАЛАНДАЄВ ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, ЛЕМЕНТА ЛЮДМИЛА МИКОЛАЇВНА, КАРАБЦОВА ЮЛІЯ ПАВЛІВНА (73) ЄМЕЛЬЯНЕНКО МИКОЛА ГРИГОРОВИЧ, ЄМЕЛЬЯНЕНКО ТЕТЯНА ЛЬВІВНА, ФУРСЕНКО АНДРІЙ ОЛЕКСАНДРОВИЧ, БАЛАНДАЄВ ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, ЛЕМЕНТА ЛЮДМИЛА МИКОЛАЇВНА, КАРАБЦОВА ЮЛІЯ ПАВЛІВНА (56) SU 1269997 A1, 15.11.1986 SU 1004097, 15.03.1983 SU 1150071 A, 15.04.1985 UA 21921 A1, 10.04.2007 3 89698 4 ній 7 пуансони із силовими циліндрами 8 і 9. Стіл 4 14 і 16 та силовим циліндром 8 піднімають пуан(Фіг.2) виконано рознімним у горизонтальної плосон 6, а силовим циліндром 9 переміщують днище щині, складеним з верхньої 10 та нижньої 11 час2 і виштовхують виріб із прес-форми 1. тин з симетрично розташованими порожнинами, Завдяки попарно симетричному розміщенню якими в зібраному стані утворені розміщені за збудників коливань відносно центральної осі, та схемою паралелограму чотири горизонтальні циступеневому регулюванню збуджувальних сил на ліндричні отвори 12. Вибропривод виконано у викожної стадії процесу вібраційного пресування (за гляді посаджених у отвори 12 корпуса глибинних рахунок вмикання і вимикання пар глибинних вібвібраторів 13, 14, 15 і 16 із електродвигунами нираторів) досягається збільшення коефіцієнта ущізької 17 і високої 18 частоти та дебалансними вальнення бетонної суміші та міцності виробів, полами 19 і 20. Глибинні низькочастотні вібратори 13 ліпшення їх якості. Виконання вібропривода у і 15, а також глибинні високочастотні вібратори 14 і вигляді компактного блоку глибинних вібраторів, 16 встановлено попарно паралельно та симетричякі розміщені у отворах роз’ємного стола, сприяє но відносно вертикальної осі прес-форми. значному зменшенню габаритів, зручності експлуПристрій діє наступним чином. Бетонна суміш атації та монтажу пристрою. засипається у прес-форму 1; при цьому на 4...5 Джерело інформації: секунд вмикаються вібратори 13 і 15, стіл 4 почи1. Авторське свідоцтво СРСР №1004097 М.Кл. нає коливатися на пружних елементах 3 і збуджуВ28В1/08. Устройство для формования изделий из вати заданої частоти (наприклад 50Гц) і амплітуди бетонных смесей.// Л.И. Эпштейн, В.М. Сырцов. (наприклад 0,5мм) вібрацію днища 2 і бетонної Б.И. №10, 1983. суміші (попередня стадія формування бетонної 2. Авторське свідоцтво СРСР №1150071, суміші). Потім вібратори 13 і 15 вимикають і за М.Кл. В28В1/08. Устройство для формования издопомогою силового циліндра верхній пуансон 8 делий из бетонных смесей, преимущественно троопускають на бетонну суміш у прес-формі. Далі (на туарных плиток.// Г.И. Анисимов, Г.М. Бичуцкий и стадії вібропресування - протягом 8...10 секунд) Л.К. Браккер, Бюл. №14, 1985. спочатку вмикають низькочастотні вібратори 13 і 3. Авторське свідоцтво СРСР №1269997, 15, а потім високочастотні (наприклад із частотою М.Кл. В28В1/08. Устройство для формования из100Гц) вібратори 14 і 16. Наприкінці циклу вібропделий из бетонных смесей.// Л.И. Эпштейн, В.В. ресування спочатку вимикають низькочастотні Чувырин, С.А. Цуканов, В.М. Сырцов. Бюл. №42, вібратори 13 і 15, потім високочастотні вібратори 1986. 5 Комп’ютерна верстка В. Мацело 89698 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
