Роторний щітковий просіювач

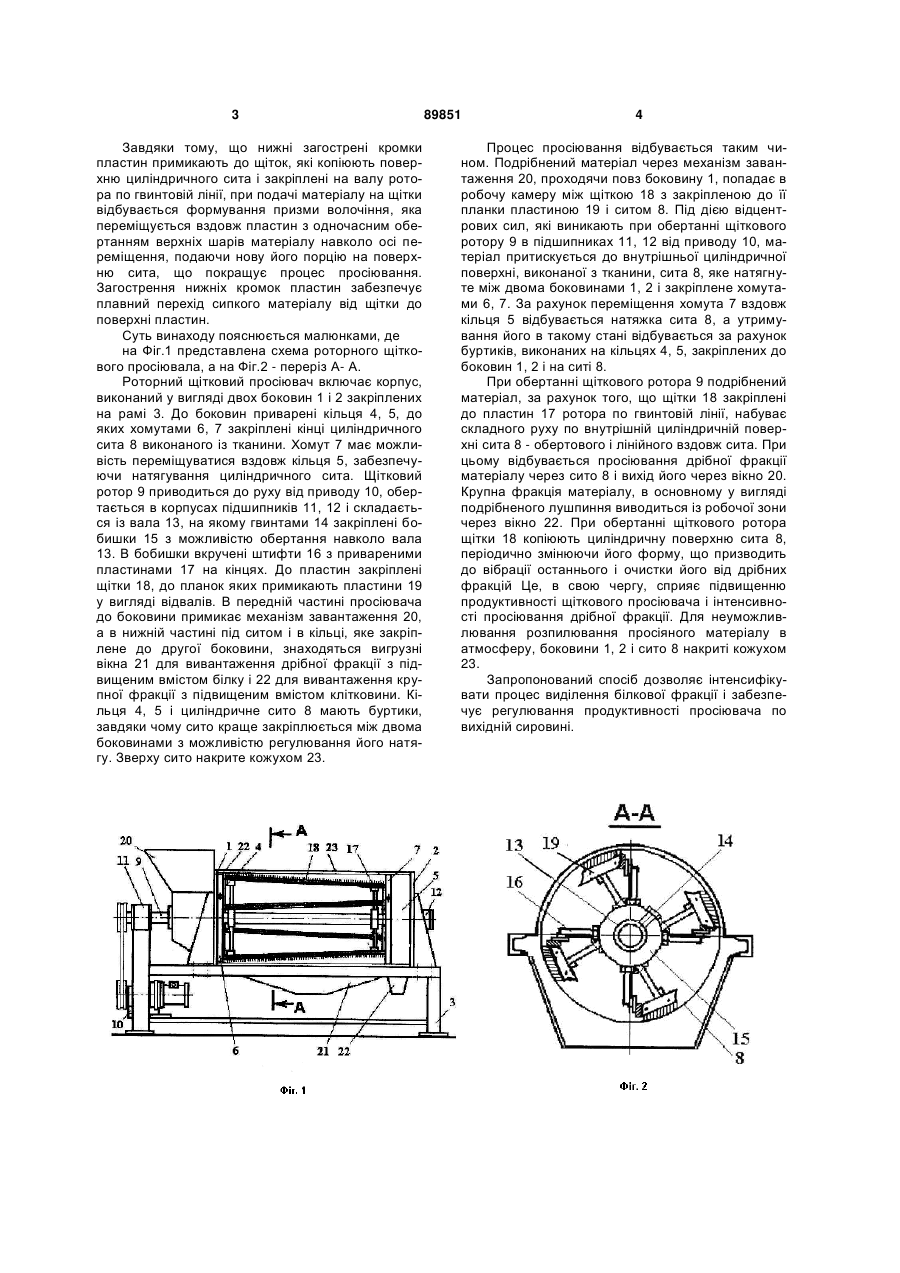

Роторний щітковий просіювач, що містить корпус з ситом, щітковий ротор, механізм завантаження і вивантажувальні вікна, який відрізняється тим, що до планок щіток ротора закріплені пластини у вигляді відвала з можливістю переміщення їх в поперечному до щіток напрямку, причому нижні загострені кромки пластин примикають до щіток, які копіюють поверхню циліндричного сита і закріплені на валу ротора по гвинтовій лінії. (19) (21) a200803973 (22) 31.03.2008 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) ГРИЦЕНКО ВІКТОР ТРОХИМОВИЧ, ЧЕХОВ АНАТОЛІЙ ВАСИЛЬОВИЧ (73) ІНСТИТУТ ОЛІЙНИХ КУЛЬТУР УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК, ГРИЦЕНКО ВІКТОР ТРОХИМОВИЧ (56) SU 1419753 A1, 30.08.1988. Бюл.№32 UA 66909 C2, 15.06.2004. Бюл.№6 CN 2390706 Y, 09.08.2000 CN 2400193 Y, 11.10.2000 CN 2317957 Y, 12.05.1995 UA 78286 C2, 15.03.2007 SU 1128991 A, 15.12.1984. Бюл.№46 3 Завдяки тому, що нижні загострені кромки пластин примикають до щіток, які копіюють поверхню циліндричного сита і закріплені на валу ротора по гвинтовій лінії, при подачі матеріалу на щітки відбувається формування призми волочіння, яка переміщується вздовж пластин з одночасним обертанням верхніх шарів матеріалу навколо осі переміщення, подаючи нову його порцію на поверхню сита, що покращує процес просіювання. Загострення нижніх кромок пластин забезпечує плавний перехід сипкого матеріалу від щітки до поверхні пластин. Суть винаходу пояснюється малюнками, де на Фіг.1 представлена схема роторного щіткового просіювала, а на Фіг.2 - переріз А- А. Роторний щітковий просіювач включає корпус, виконаний у вигляді двох боковин 1 і 2 закріплених на рамі 3. До боковин приварені кільця 4, 5, до яких хомутами 6, 7 закріплені кінці циліндричного сита 8 виконаного із тканини. Хомут 7 має можливість переміщуватися вздовж кільця 5, забезпечуючи натягування циліндричного сита. Щітковий ротор 9 приводиться до руху від приводу 10, обертається в корпусах підшипників 11, 12 і складається із вала 13, на якому гвинтами 14 закріплені бобишки 15 з можливістю обертання навколо вала 13. В бобишки вкручені штифти 16 з привареними пластинами 17 на кінцях. До пластин закріплені щітки 18, до планок яких примикають пластини 19 у вигляді відвалів. В передній частині просіювача до боковини примикає механізм завантаження 20, а в нижній частині під ситом і в кільці, яке закріплене до другої боковини, знаходяться вигрузні вікна 21 для вивантаження дрібної фракції з підвищеним вмістом білку і 22 для вивантаження крупної фракції з підвищеним вмістом клітковини. Кільця 4, 5 і циліндричне сито 8 мають буртики, завдяки чому сито краще закріплюється між двома боковинами з можливістю регулювання його натягу. Зверху сито накрите кожухом 23. 89851 4 Процес просіювання відбувається таким чином. Подрібнений матеріал через механізм завантаження 20, проходячи повз боковину 1, попадає в робочу камеру між щіткою 18 з закріпленою до її планки пластиною 19 і ситом 8. Під дією відцентрових сил, які виникають при обертанні щіткового ротору 9 в підшипниках 11, 12 від приводу 10, матеріал притискується до внутрішньої циліндричної поверхні, виконаної з тканини, сита 8, яке натягнуте між двома боковинами 1, 2 і закріплене хомутами 6, 7. За рахунок переміщення хомута 7 вздовж кільця 5 відбувається натяжка сита 8, а утримування його в такому стані відбувається за рахунок буртиків, виконаних на кільцях 4, 5, закріплених до боковин 1, 2 і на ситі 8. При обертанні щіткового ротора 9 подрібнений матеріал, за рахунок того, що щітки 18 закріплені до пластин 17 ротора по гвинтовій лінії, набуває складного руху по внутрішній циліндричній поверхні сита 8 - обертового і лінійного вздовж сита. При цьому відбувається просіювання дрібної фракції матеріалу через сито 8 і вихід його через вікно 20. Крупна фракція матеріалу, в основному у вигляді подрібненого лушпиння виводиться із робочої зони через вікно 22. При обертанні щіткового ротора щітки 18 копіюють циліндричну поверхню сита 8, періодично змінюючи його форму, що призводить до вібрації останнього і очистки його від дрібних фракцій Це, в свою чергу, сприяє підвищенню продуктивності щіткового просіювача і інтенсивності просіювання дрібної фракції. Для неуможливлювання розпилювання просіяного матеріалу в атмосферу, боковини 1, 2 і сито 8 накриті кожухом 23. Запропонований спосіб дозволяє інтенсифікувати процес виділення білкової фракції і забезпечує регулювання продуктивності просіювача по вихідній сировині. 5 Комп’ютерна верстка Л.Литвиненко 89851 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
