Пневмокласифікатор сипких матеріалів

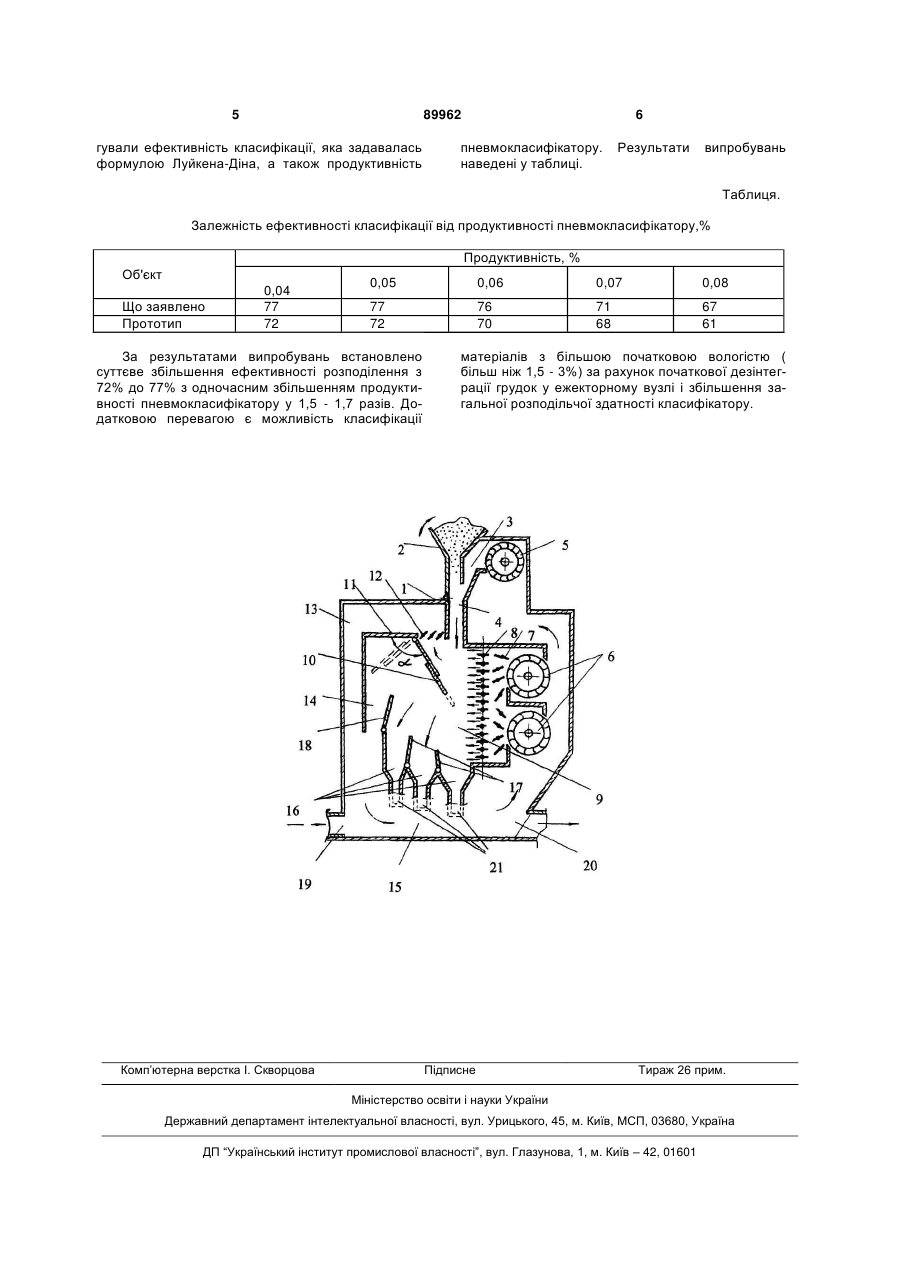

1. Пневмокласифікатор сипких матеріалів, що містить вентилятори, які формують боковий струмінь повітря, камеру класифікації з жалюзійною решіткою і торцевою стінкою, завантажувальний C2 2 (19) 1 3 нок сили тяжіння матеріал, що класифікується. Цей матеріал підхоплюється струменем взаємодіє із стінкою каналу та перемішується. У разі чого усереднюються·швидкості різнокрупних часток матеріалу і підвищується ефективність їх вводу у горизонтальний струмінь повітря камери класифікації. А вентилятор, який встановлено перед камерою сопла, сполучений з нею своєю нагнітаючою частиною, необхідний для створення надлишкового тиску повітря у каналі по відношенню до тиску у камері класифікації, що забезпечує додаткове прискорення часток класифікуємого матеріалу при подачі на класифікацію і, таким чином, підвищення ефективності процесу розподілення часток у початковий момент взаємодії з горизонтальним струменем повітря камери. Виконання у верхній стінці камери класифікації отвору для виводу повітря з жалюзійною решіткою, яка може перекривати її переріз, суміщеного з додатковим повітроводом над камерою класифікації, після вертикального каналу подачі матеріалу направлено на підвищення якості класифікації за рахунок утворювання часткового розвороту повітря в камері при подачі матеріалу і, як наслідок, появи центробіжної сили інерції яка діє на частки, що класифікуються, і підвищує ефективність їх розподілення за крупністю або густиною. Для регулювання співвідношення повітря, яке у камері класифікації горизонтальне, з повітрям, яке спрямоване у отвір в верхній стінці, виконана як жалюзійна решітка отвору, так і дальня перегородка розвантажувального бункеру, що перекриває переріз повітроводу поміж стінкою бункеру і торцевою стінкою камери класифікації. Крім того, на це також орієнтовано те, що в камері класифікації підвішена і закріплена з можливістю повороту навколо осі в верхній стінці камери та видвигання у глибину камери поворотна перегородка, висування якої у глибину камери регулює глибину занурення часток матеріалу в горизонтальний струмінь повітря по її перерізу. Оптимальне співвідношення глибини занурення часток до їх горизонтального протягування, яке таким чином досягається, підвищує загальну якість класифікації. На рис. приведена схема пневмокласифікатору сипких матеріалів. Пневмокласифікатор містить корпус 1, завантажувальний бункер 2, ежекторне сопло 3 з камерою, сполучене з вертикальним каналом 4, вентилятор 5 ежекторного сопла 3, вентилятор 6 горизонтального повітряного струменю, розподілюючі перегородки 7, жалюзійну решітку 8, яка утворює передню стінку камери 9 класифікації, висувну перегородку 10, закріплену до верхньої стінки 11 камери класифікації 9 з можливостю обертання навколо осі закріплення, і вікно з жалюзійною решіткою 12 в верхній стінці 11, повітровідні канали 13 і 14, які сполучені через загальний повітровод 15 з вентиляторами 6, бункери 16 з поворотними перегородками 17 між ними і перегородкою 18, яка закріплена на дальній стінці останнього бункера 16 з можливостю перекриття перерізу каналу 14; отвори 19 і 20 в корпусі 1 для продувки каналу 15 і виводу пилоповітряної сумі 89962 4 ші, а також вивантажувальні отвори 21 приймальних бункерів 16. Пристрій працює наступним чином. Первинний сипкий матеріал, що класифікується, з бункеру 2 по вертикальному каналу 4 надходить в корпус 1 пневмокласифікатору, де попадає у камеру 9. Одночасно в канал 4 через ежекторне сопло 3 вентилятором 5 з повітроводу 15 надходить повітря, яке змішуючись з частками матеріалу, що подається, утворює повітряну суміш, створює розрідження часток в струмені збільшує швидкість їх просування в камеру 9. При цьому тиск повітря в каналі перевищує тиск повітря в камері класифікації 9, в яку вентиляторами 6 через жалюзійну решітку 8 формують і подають горизонтальний струмінь повітря, який взаємодіє з струменем матеріалу, що класифікується. В результаті відбувається спільне зміщення обох струменів, яке супроводжується відхиленням часток, що класифікуються, від вертикалі. А найбільш тонкі частки втягуються у струмінь повітря, який підіймається, та виводяться з основного процесу класифікації через вікно з жалюзійною решіткою 12. При цьому за рахунок повітря що підіймається перерозподіл часток з зменшенням їх крупності в верхній частині камери 9, що добре діє на основний процес класифікації в горизонтальному струмені повітря. Зміщуючись від вертикалі і переміщуючись вздовж камери класифікації 9, матеріал розподіляється по фракціях і надходить в приймальні бункери 16 зі зменшенням крупності часток в дальніх до місця завантаження бункерах. Точність класифікації регулюється перегородками 17. При цьому змінювання аеродинамічного режиму в камері 9 і співвідношення між струменем, що підіймається, горизонтальним струменем повітря змінюється висуванням перегородки 10 і її обертанням навколо осі закріплення до стінки 11, а також взаємним перекриттям жалюзями отвору 12 і повітроводного каналу 14 перегородкою 18. Грубий продукт класифікації виводиться з бункерів 16 через отвори 21 в стінці корпусу 1, а найбільш тонкі частки через повітроводні канали 13 і 14 поступають в повітровод 15, звідки періодично видаляються механічно або продувкою шляхом нагнічування і виводу повітря через отвори 19 і 20, відповідно. Продуктивність пристрою регулюється переміщенням стінки бункера 2 та перекриттям завантажувального зазору каналу 4. А максимальна ефективність класифікації досягається оптимізацією повітряного режиму в камері 9 і величини сумарного повітряного струмення, а також співвідношення тиску повітря, що створюється вентиляторами 5 і 6 в процесі подачі і класифікації первинного сипкого матеріалу. При цьому тиск повітря регулюється зміною швидкостей обертання коліс вентиляторів 5 і 6. За базовий об'єкт до порівняння був прийнятий прототип. Іспити проводились на полігоні Криворізького технічного університету. За матеріал до іспитів використовано відсів подрібнення Криворізького гранітного карьеру класу дрібності -10+0мм з вологістю до 1,5%. Критерієм до порівняння слу 5 89962 гували ефективність класифікації, яка задавалась формулою Луйкена-Діна, а також продуктивність 6 пневмокласифікатору. наведені у таблиці. Результати випробувань Таблиця. Залежність ефективності класифікації від продуктивності пневмокласифікатору,% Продуктивність, % Об'єкт Що заявлено Прототип 0,04 77 72 0,05 0,06 0,07 0,08 77 72 76 70 71 68 67 61 За результатами випробувань встановлено суттєве збільшення ефективності розподілення з 72% до 77% з одночасним збільшенням продуктивності пневмокласифікатору у 1,5 - 1,7 разів. Додатковою перевагою є можливість класифікації Комп’ютерна верстка І. Скворцова матеріалів з більшою початковою вологістю ( більш ніж 1,5 - 3%) за рахунок початкової дезінтеграції грудок у ежекторному вузлі і збільшення загальної розподільчої здатності класифікатору. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
