Стенд для градуювання акселерометрів

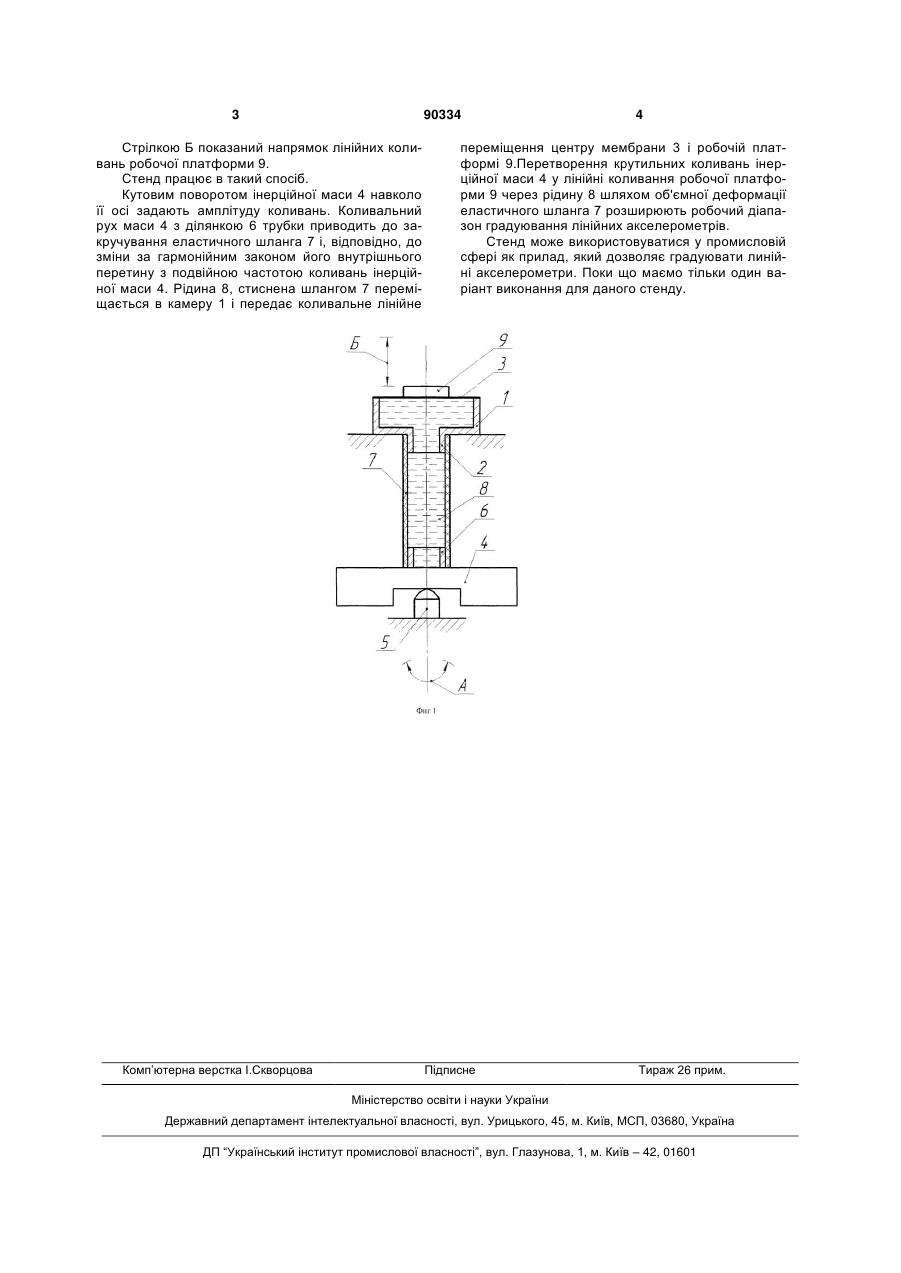

Стенд для градуювання акселерометрів, що містить інерційну масу, встановлену в опорі й зв'язану через торсіон з мембраною й робочою платформою, розташованою на мембрані, привід, який відрізняється тим, що має порожню циліндричну камеру, торсіон, виконаний у вигляді складаної порожнистої трубки, мембрану, герметично закріплену на порожній циліндричній камері, порожнина якої з'єднана з порожниною трубки й заповнена рідиною, а трубка містить дві тверді периферійні ділянки, з'єднані з інерційною масою й камерою, в якій центральна ділянка трубки виконана у вигляді еластичного шланга. Винахід належить до вимірювальної техніки й може бути використаний для градуювання лінійних акселерометрів. Відомий стенд для градуювання акселерометрів, що містить інерційну масу, установлену в опорі й зв’язану через торсіон з мембраною, і робочу платформу (Авт. свід. СРСР №337718, кл. G01P21/00, 1972). Описаний стенд не дозволяє проводити градуювання лінійних акселерометрів і має вузький робочий діапазон градуювання, обумовлений величиною інерційної маси и твердістю торсіона. Відомий також як стенд для градуювання акселерометрів, що містить інерційну масу, установлену в опорі й зв'язану через торсіон з мембраною й робочою платформою, розташовану на мембрані (Авт. свід. СРСР №661348, кл. G01P21/00, 1979прототип). Стенд дозволяє проводити градуювання лінійних акселерометрів. Недоліком є вузький робочий діапазон градуювання обумовлений твердістю торсіона и перетворенням крутильних коливань у лінійні за рахунок деплонації перетинів торсіона. В основу винаходу поставлене завдання розширення робочого діапазону градуювання. Поставлене завдання досягається тим, що в стенді для градуювання акселерометрів, що міс тить інерційну масу, установлену в опорі й зв’язану через торсіон з мембраною й робочою платформою, розташованою на мембрані, торсіон виконаний у вигляді складаної порожнистої трубки, мембрана герметично закріплена на порожній циліндричній камері, порожнина якої з'єднана з порожниною трубки й заповнена рідиною, а трубка містить дві твердих периферійних ділянки, з'єднаних з масою й камерою й центральна ділянка, виконана у вигляді еластичного шланга На малюнку представлена схема пропонованого стенда для градуювання акселерометрів. Стенд містить порожню циліндричну камеру 1 з ділянкою 2 порожні трубки, мембрану 3, герметично закріплену по периферії на камері 1, інерційну масу 4, установлену в опорі 5 співвісно камері 1, ділянка 6 порожньої трубки, закріплена на масі 4 і еластичний шланг 7, що з'єднує ділянки 2 і 6 порожні трубки. Порожнини камери 1, ділянок 2 і 6 трубки й шланга 7 заповнені рідиною без газових включень. На мембрані 3 установлена робоча платформа 9. Стрілкою А показаний напрямок кутових коливань інерційної маси 4. (19) UA (11) 90334 (13) C2 (21) a200802814 (22) 04.03.2008 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ТРОЦЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, МІШИН МАКСИМ ОЛЕКСАНДРОВИЧ (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) SU 284329, (Ленинградский инженерностроительный институт), 14.01.1971, SU 337718, (В.П. Шумилин), 01.06.1972 SU 356566, (В.А. Иванов, Н.С. Чаленко), 05.01.1973 SU 661348, (Ю.Г. Брунштейн, А.В. Троценко), 15.05.1979 SU 1037186 A, (В.И. Благов, С.С. Ефремов), 23.08.1983, SU 1187086 A, (В.А. Иванов и другие), 23.10.1985 3 90334 Стрілкою Б показаний напрямок лінійних коливань робочої платформи 9. Стенд працює в такий спосіб. Кутовим поворотом інерційної маси 4 навколо її осі задають амплітуду коливань. Коливальний рух маси 4 з ділянкою 6 трубки приводить до закручування еластичного шланга 7 і, відповідно, до зміни за гармонійним законом його внутрішнього перетину з подвійною частотою коливань інерційної маси 4. Рідина 8, стиснена шлангом 7 переміщається в камеру 1 і передає коливальне лінійне Комп’ютерна верстка І.Скворцова 4 переміщення центру мембрани 3 і робочій платформі 9.Перетворення крутильних коливань інерційної маси 4 у лінійні коливання робочої платформи 9 через рідину 8 шляхом об'ємної деформації еластичного шланга 7 розширюють робочий діапазон градуювання лінійних акселерометрів. Стенд може використовуватися у промисловій сфері як прилад, який дозволяє градуювати линійні акселерометри. Поки що маємо тільки один варіант виконання для даного стенду. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
