Очисник головок коренеплодів

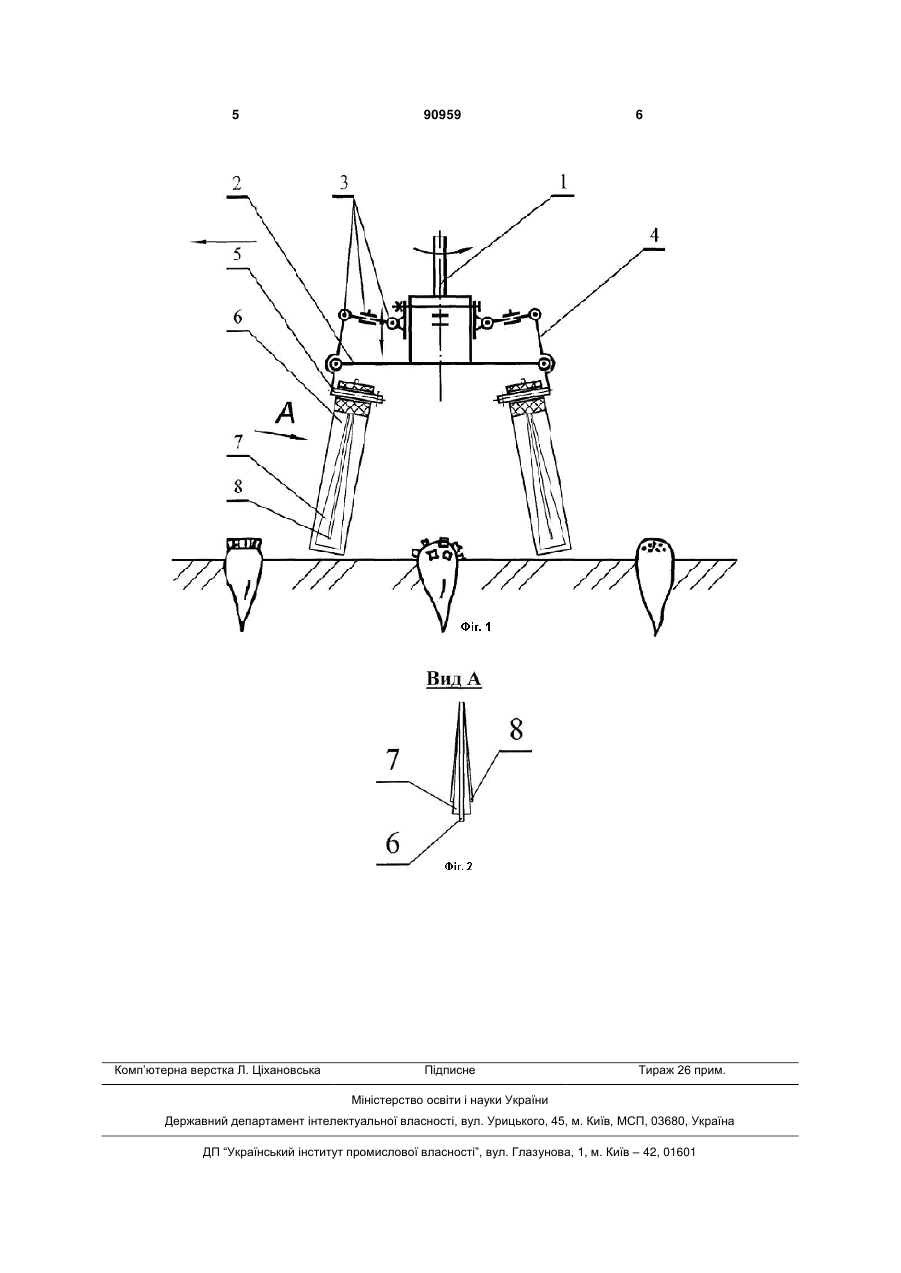

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що кожна еластична лопать містить на обох поверхнях накладки, які мають конічні форми у двох площинах, з вершинами, що спрямовані доверху, при цьому жорсткості накладок більші ніж жорсткості лопатей і вони притискаються до лопаті плоскою пружиною, яка охоплює лопать зверху-донизу. (19) (21) a200814535 (22) 17.12.2008 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, СЕРЕДА ЛЕОНІД ПАВЛОВИЧ, ПРИШЛЯК ВІКТОР МИКОЛАЙОВИЧ, ВЕСЕЛОВСЬКИ МАРІАН, PL, НОВАК ЯНУШ, PL (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633, A01D23/00, 23.04.1992 UA 30528, A61K39/395, 15.11.2000 UA 3828, A01D23/02, 15.12.2004 UA 29337, A01D23/02, 29.12.1999 SU 1155178, A01D23/02, 15.05.1985 SU 1191016, A01D23/00, 15.11.1985 3 Недоліком цієї конструкції очисника головок коренеплодів є невисока ефективність очищення головок коренеплодів буряків від залишків гички. Як показали результати проведених нами експериментальних досліджень, незважаючи на таку конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, кожна еластична лопать містить на обох поверхнях накладки, які мають конічні форми у двох площинах, з вершинами, що спрямовані доверху, при цьому жорсткості накладок більші ніж жорсткості лопатей і вони притискаються до лопаті плоскою пружиною, яка охоплює лопать зверху-донизу. На Фіг.1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очистки головок коренеплодів буряків від залишків гички на корені. На Фіг.2 дано вид А на Фіг.1. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гвинтових механізмів) встановлені двоплечі важелі 4. На нижніх кінцях двоплечих важелів жорстко закріплені 90959 4 вісі 5, площина яких розташована у радіальному напрямку, на яких вільно встановлені консольні еластичні очисні лопаті 6. Кожна еластична лопать 6 містить на обох поверхнях накладки 7, які мають конічні форми у двох площинах, з вершинами, що спрямовані доверху. Жорсткості накладок 7 більші ніж жорсткості лопатей 6, і кожна з накладок 7 притискається до лопаті 6 плоскою пружиною 8, яка фактично охоплює лопать зверху і до нижніх кінців накладок 7, тобто зверху-донизу. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 6 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, оскільки еластичні очисні лопаті 6 мають на двох своїх робочих поверхнях накладки 7 конічної форми, то це забезпечує більш жорсткі удари по головках коренеплодів, по залишкам гички наїх поверхнях, внаслідок чого забезпечується підвищення ефективності очищення головок коренеплодів буряків від залишків гички на корені. Конічні форми накладок 7 створюють на поверхнях лопатей 6 гострі кути, які дозволяють ефективно зчісувати зелені частини залишків гички з головок коренеплодів. Завдяки тому, що вершини конічних форм накладок 7 спрямовані доверху, у нижніх частинах лопаті 6 мають більшу жорсткість, що забезпечує підвищення ефективності зчісування зелених частин гички. Крім того самі накладки 7 мають більшу жорсткість, ніж консольні еластичні очисні лопаті 6, що також сприяє підвищенню ефективності очистки головок коренеплодів від залишків гички. Кожна з накладок 7 притискається до лопаті 6 плоскою пружиною 8, яка фактично охоплює лопать зверху і донизу, тобто до нижніх кінців накладок 7, що забезпечує кожній лопаті 6 пружно-в'язкі властивості, завдяки тому, що в процесі ударів по голівках коренеплодів мають місце відносні рухи всіх конструктивних елементів кінців лопатей 6 - самих лопатей 6, накладок 7 і кінців плоских пружин 8. Все це забезпечує умови гарантованого зчісування залишків гички і уникання пошкодження головок коренеплодів буряків. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10...15%. 5 Комп’ютерна верстка Л. Ціхановська 90959 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
